Апарат для перемішування рідин

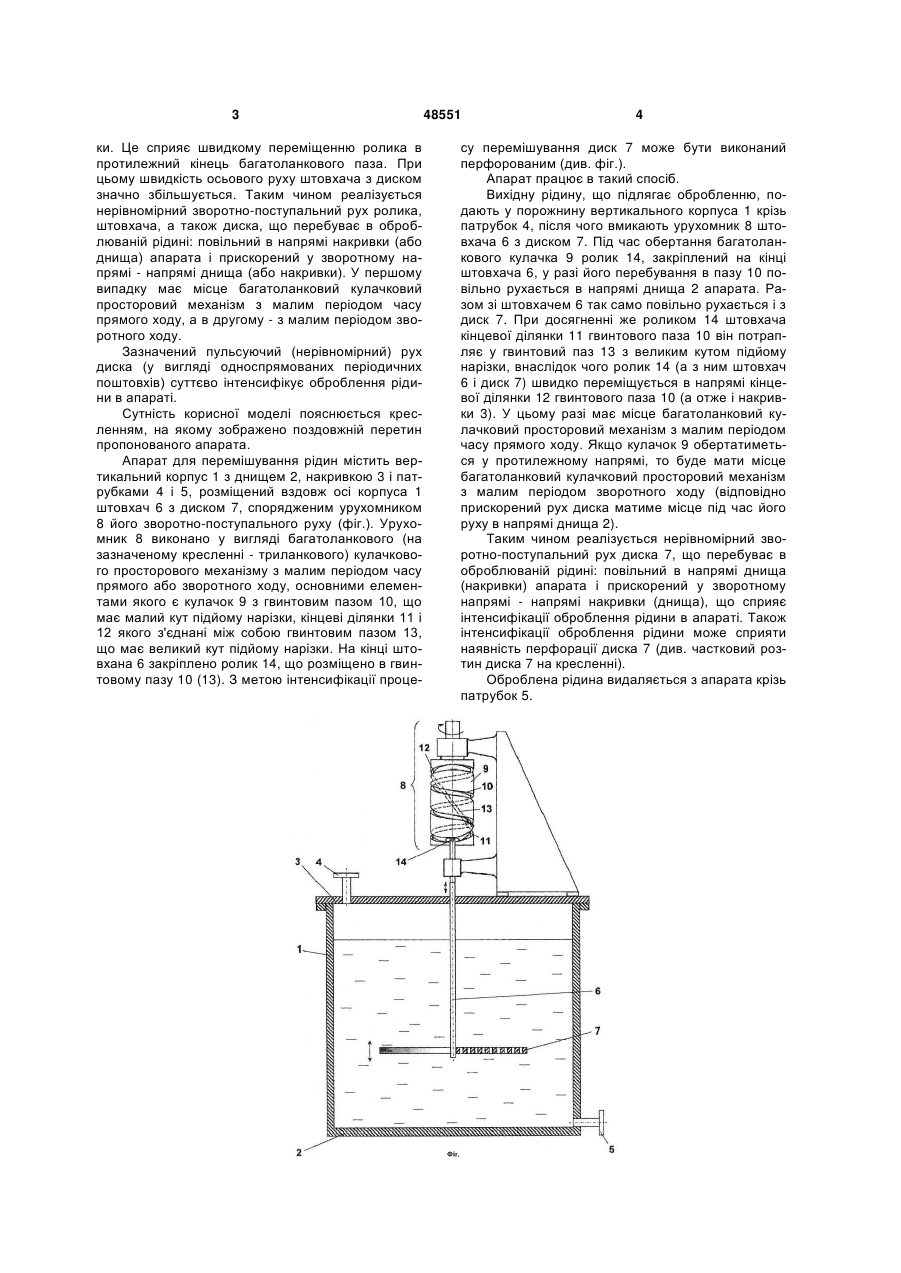

Апарат для перемішування рідин, що містить вертикальний корпус з днищем, накривкою і патрубками, розміщений вздовж осі корпусу штовхач з диском, спорядженим урухомником його зворотнопоступального руху, який відрізняється тим, що урухомник зворотно-поступального руху диска виконано у вигляді багатоланкового кулачкового просторового механізму з малим періодом часу прямого або зворотного ходу. (19) (21) u200909486 (22) 15.09.2009 (24) 25.03.2010 (46) 25.03.2010, Бюл.№ 6, 2010 р. (72) МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ, ГЕТА ВІТАЛІЙ ВОЛОДИМИРОВИЧ, ШПИЛЬ МАКСИМ ОЛЕКСАНДРОВИЧ (73) МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ, ГЕТА ВІТАЛІЙ ВОЛОДИМИРОВИЧ, ШПИЛЬ МАКСИМ ОЛЕКСАНДРОВИЧ 3 ки. Це сприяє швидкому переміщенню ролика в протилежний кінець багатоланкового паза. При цьому швидкість осьового руху штовхача з диском значно збільшується. Таким чином реалізується нерівномірний зворотно-поступальний рух ролика, штовхача, а також диска, що перебуває в оброблюваній рідині: повільний в напрямі накривки (або днища) апарата і прискорений у зворотному напрямі - напрямі днища (або накривки). У першому випадку має місце багатоланковий кулачковий просторовий механізм з малим періодом часу прямого ходу, а в другому - з малим періодом зворотного ходу. Зазначений пульсуючий (нерівномірний) рух диска (у вигляді односпрямованих періодичних поштовхів) суттєво інтенсифікує оброблення рідини в апараті. Сутність корисної моделі пояснюється кресленням, на якому зображено поздовжній перетин пропонованого апарата. Апарат для перемішування рідин містить вертикальний корпус 1 з днищем 2, накривкою 3 і патрубками 4 і 5, розміщений вздовж осі корпуса 1 штовхач 6 з диском 7, спорядженим урухомником 8 його зворотно-поступального руху (фіг.). Урухомник 8 виконано у вигляді багатоланкового (на зазначеному кресленні - триланкового) кулачкового просторового механізму з малим періодом часу прямого або зворотного ходу, основними елементами якого є кулачок 9 з гвинтовим пазом 10, що має малий кут підйому нарізки, кінцеві ділянки 11 і 12 якого з'єднані між собою гвинтовим пазом 13, що має великий кут підйому нарізки. На кінці штовхана 6 закріплено ролик 14, що розміщено в гвинтовому пазу 10 (13). З метою інтенсифікації проце 48551 4 су перемішування диск 7 може бути виконаний перфорованим (див. фіг.). Апарат працює в такий спосіб. Вихідну рідину, що підлягає обробленню, подають у порожнину вертикального корпуса 1 крізь патрубок 4, після чого вмикають урухомник 8 штовхача 6 з диском 7. Під час обертання багатоланкового кулачка 9 ролик 14, закріплений на кінці штовхача 6, у разі його перебування в пазу 10 повільно рухається в напрямі днища 2 апарата. Разом зі штовхачем 6 так само повільно рухається і з диск 7. При досягненні же роликом 14 штовхача кінцевої ділянки 11 гвинтового паза 10 він потрапляє у гвинтовий паз 13 з великим кутом підйому нарізки, внаслідок чого ролик 14 (а з ним штовхач 6 і диск 7) швидко переміщується в напрямі кінцевої ділянки 12 гвинтового паза 10 (а отже і накривки 3). У цьому разі має місце багатоланковий кулачковий просторовий механізм з малим періодом часу прямого ходу. Якщо кулачок 9 обертатиметься у протилежному напрямі, то буде мати місце багатоланковий кулачковий просторовий механізм з малим періодом зворотного ходу (відповідно прискорений рух диска матиме місце під час його руху в напрямі днища 2). Таким чином реалізується нерівномірний зворотно-поступальний рух диска 7, що перебуває в оброблюваній рідині: повільний в напрямі днища (накривки) апарата і прискорений у зворотному напрямі - напрямі накривки (днища), що сприяє інтенсифікації оброблення рідини в апараті. Також інтенсифікації оброблення рідини може сприяти наявність перфорації диска 7 (див. частковий розтин диска 7 на кресленні). Оброблена рідина видаляється з апарата крізь патрубок 5. 5 Комп’ютерна верстка Д. Шеверун 48551 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
