Зіп-застібка багаторазового використання для поліетиленових пакетів
Формула / Реферат
Зіп-застібка багаторазового використання для поліетиленових пакетів, що включає дві тонкі напівпрозорі стрічки однакової ширини, виготовлені з поліетилену і розташовані з можливістю з'єднання на протязі усієї довжини за допомогою паза і виступу грибоподібної форми, виконаних по довжині середньої лінії кожної зі смуг відповідно, яка відрізняється тим, що стрічки на протязі усієї довжини з внутрішньої сторони мають поздовжні ребра, а внутрішня поверхня паза та зовнішня поверхня виступу виконані конгруентно відносно один одного, при цьому стрічки, на яких розташовано замок, виготовлені з поліетилену низької щільності високого тиску.
Текст

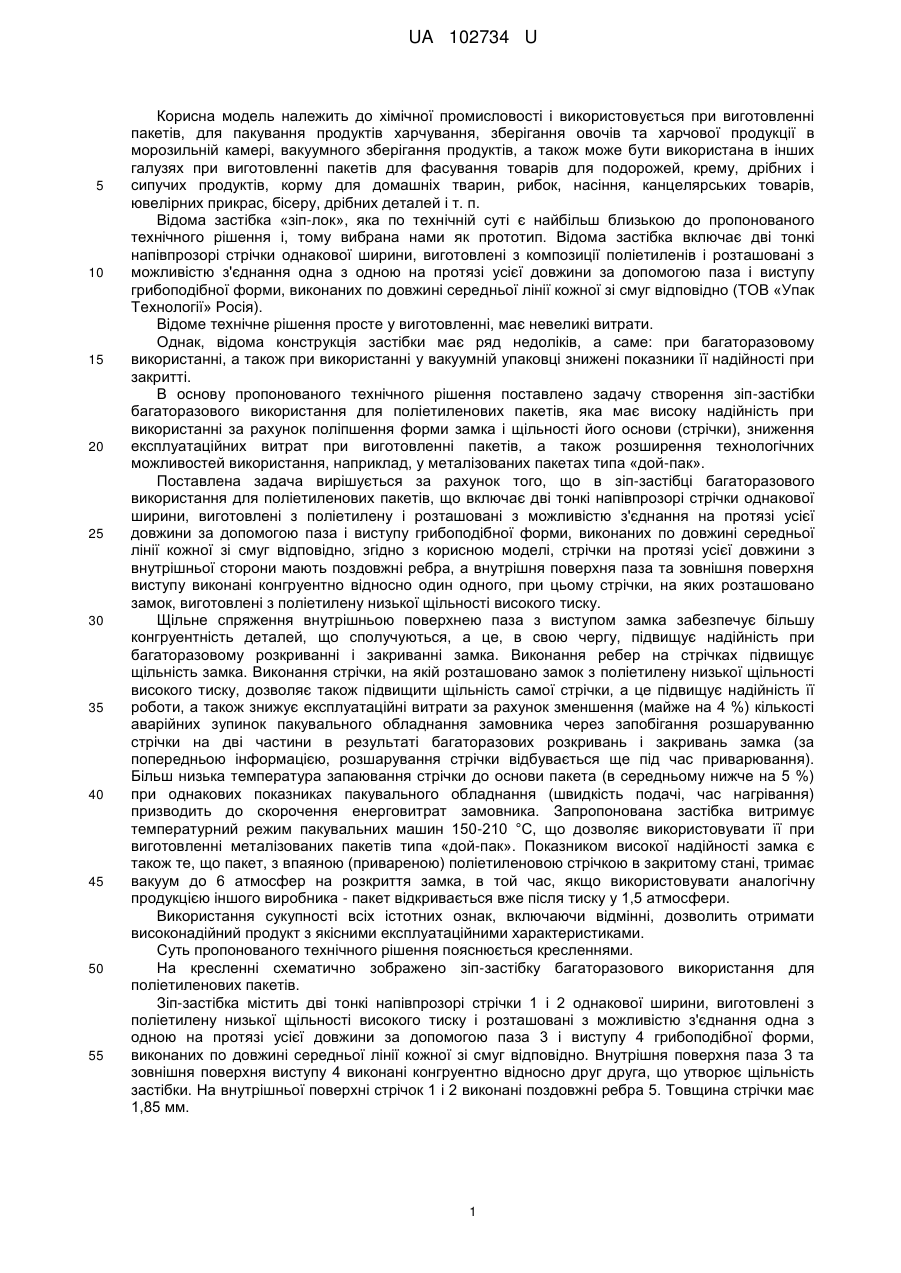

Реферат: UA 102734 U UA 102734 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до хімічної промисловості і використовується при виготовленні пакетів, для пакування продуктів харчування, зберігання овочів та харчової продукції в морозильній камері, вакуумного зберігання продуктів, а також може бути використана в інших галузях при виготовленні пакетів для фасування товарів для подорожей, крему, дрібних і сипучих продуктів, корму для домашніх тварин, рибок, насіння, канцелярських товарів, ювелірних прикрас, бісеру, дрібних деталей і т. п. Відома застібка «зіп-лок», яка по технічній суті є найбільш близькою до пропонованого технічного рішення і, тому вибрана нами як прототип. Відома застібка включає дві тонкі напівпрозорі стрічки однакової ширини, виготовлені з композиції поліетиленів і розташовані з можливістю з'єднання одна з одною на протязі усієї довжини за допомогою паза і виступу грибоподібної форми, виконаних по довжині середньої лінії кожної зі смуг відповідно (ТОВ «Упак Технології» Росія). Відоме технічне рішення просте у виготовленні, має невеликі витрати. Однак, відома конструкція застібки має ряд недоліків, а саме: при багаторазовому використанні, а також при використанні у вакуумній упаковці знижені показники її надійності при закритті. В основу пропонованого технічного рішення поставлено задачу створення зіп-застібки багаторазового використання для поліетиленових пакетів, яка має високу надійність при використанні за рахунок поліпшення форми замка і щільності його основи (стрічки), зниження експлуатаційних витрат при виготовленні пакетів, а також розширення технологічних можливостей використання, наприклад, у металізованих пакетах типа «дой-пак». Поставлена задача вирішується за рахунок того, що в зіп-застібці багаторазового використання для поліетиленових пакетів, що включає дві тонкі напівпрозорі стрічки однакової ширини, виготовлені з поліетилену і розташовані з можливістю з'єднання на протязі усієї довжини за допомогою паза і виступу грибоподібної форми, виконаних по довжині середньої лінії кожної зі смуг відповідно, згідно з корисною моделі, стрічки на протязі усієї довжини з внутрішньої сторони мають поздовжні ребра, а внутрішня поверхня паза та зовнішня поверхня виступу виконані конгруентно відносно один одного, при цьому стрічки, на яких розташовано замок, виготовлені з поліетилену низької щільності високого тиску. Щільне спряження внутрішньою поверхнею паза з виступом замка забезпечує більшу конгруентність деталей, що сполучуються, а це, в свою чергу, підвищує надійність при багаторазовому розкриванні і закриванні замка. Виконання ребер на стрічках підвищує щільність замка. Виконання стрічки, на якій розташовано замок з поліетилену низької щільності високого тиску, дозволяє також підвищити щільність самої стрічки, а це підвищує надійність її роботи, а також знижує експлуатаційні витрати за рахунок зменшення (майже на 4 %) кількості аварійних зупинок пакувального обладнання замовника через запобігання розшаруванню стрічки на дві частини в результаті багаторазових розкривань і закривань замка (за попередньою інформацією, розшарування стрічки відбувається ще під час приварювання). Більш низька температура запаювання стрічки до основи пакета (в середньому нижче на 5 %) при однакових показниках пакувального обладнання (швидкість подачі, час нагрівання) призводить до скорочення енерговитрат замовника. Запропонована застібка витримує температурний режим пакувальних машин 150-210 °С, що дозволяє використовувати її при виготовленні металізованих пакетів типа «дой-пак». Показником високої надійності замка є також те, що пакет, з впаяною (привареною) поліетиленовою стрічкою в закритому стані, тримає вакуум до 6 атмосфер на розкриття замка, в той час, якщо використовувати аналогічну продукцією іншого виробника - пакет відкривається вже після тиску у 1,5 атмосфери. Використання сукупності всіх істотних ознак, включаючи відмінні, дозволить отримати високонадійний продукт з якісними експлуатаційними характеристиками. Суть пропонованого технічного рішення пояснюється кресленнями. На кресленні схематично зображено зіп-застібку багаторазового використання для поліетиленових пакетів. Зіп-застібка містить дві тонкі напівпрозорі стрічки 1 і 2 однакової ширини, виготовлені з поліетилену низької щільності високого тиску і розташовані з можливістю з'єднання одна з одною на протязі усієї довжини за допомогою паза 3 і виступу 4 грибоподібної форми, виконаних по довжині середньої лінії кожної зі смуг відповідно. Внутрішня поверхня паза 3 та зовнішня поверхня виступу 4 виконані конгруентно відносно друг друга, що утворює щільність застібки. На внутрішньої поверхні стрічок 1 і 2 виконані поздовжні ребра 5. Товщина стрічки має 1,85 мм. 1 UA 102734 U 5 Закриття застібки здійснюється наступним чином. При натисканні протилежних сторін, тобто, стрічки 1 та 2 пальцями вздовж паза 3 та виступу 4 з невеликим зусиллям відбувається закриття застібки. Досягнутий технічний результат запропонованого рішення дозволяє істотно збільшити надійність роботи застібки та економічність у процесі експлуатації, а також розширити технологічні можливості використання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Зіп-застібка багаторазового використання для поліетиленових пакетів, що включає дві тонкі напівпрозорі стрічки однакової ширини, виготовлені з поліетилену і розташовані з можливістю з'єднання на протязі усієї довжини за допомогою паза і виступу грибоподібної форми, виконаних по довжині середньої лінії кожної зі смуг відповідно, яка відрізняється тим, що стрічки на протязі усієї довжини з внутрішньої сторони мають поздовжні ребра, а внутрішня поверхня паза та зовнішня поверхня виступу виконані конгруентно відносно один одного, при цьому стрічки, на яких розташовано замок, виготовлені з поліетилену низької щільності високого тиску. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Назва патенту англійськоюReusable zipper for polybags
Автори англійськоюBiller Hennadii Hennadiiovych
Назва патенту російськоюЗип-застежка многоразового использования для полиэтиленовых пакетов
Автори російськоюБиллер Геннадий Геннадьевич
МПК / Мітки
МПК: B65D 81/34
Мітки: пакетів, використання, зіп-застібка, багаторазового, поліетиленових
