Чесальна установка з системою радіочастотної ідентифікації тварин

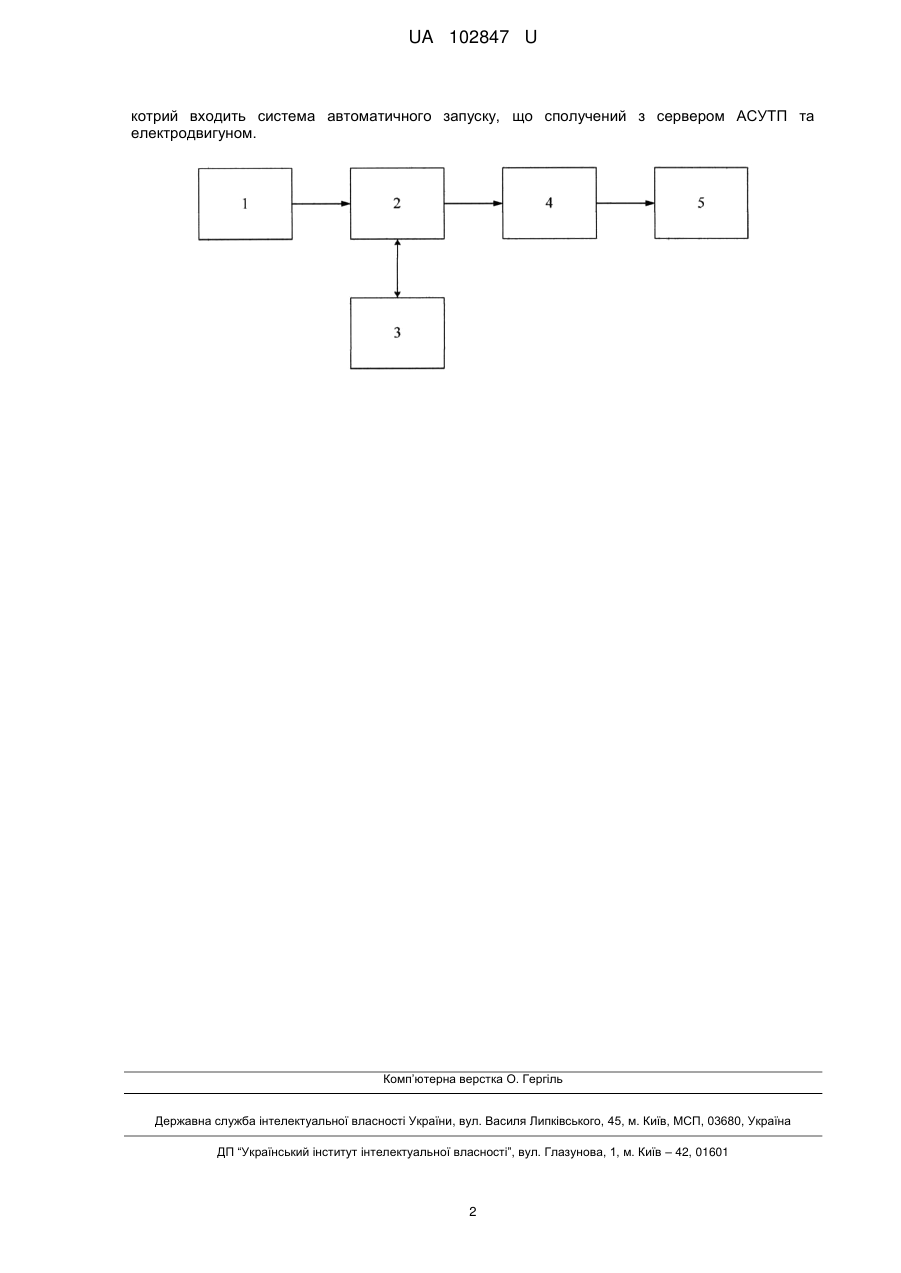

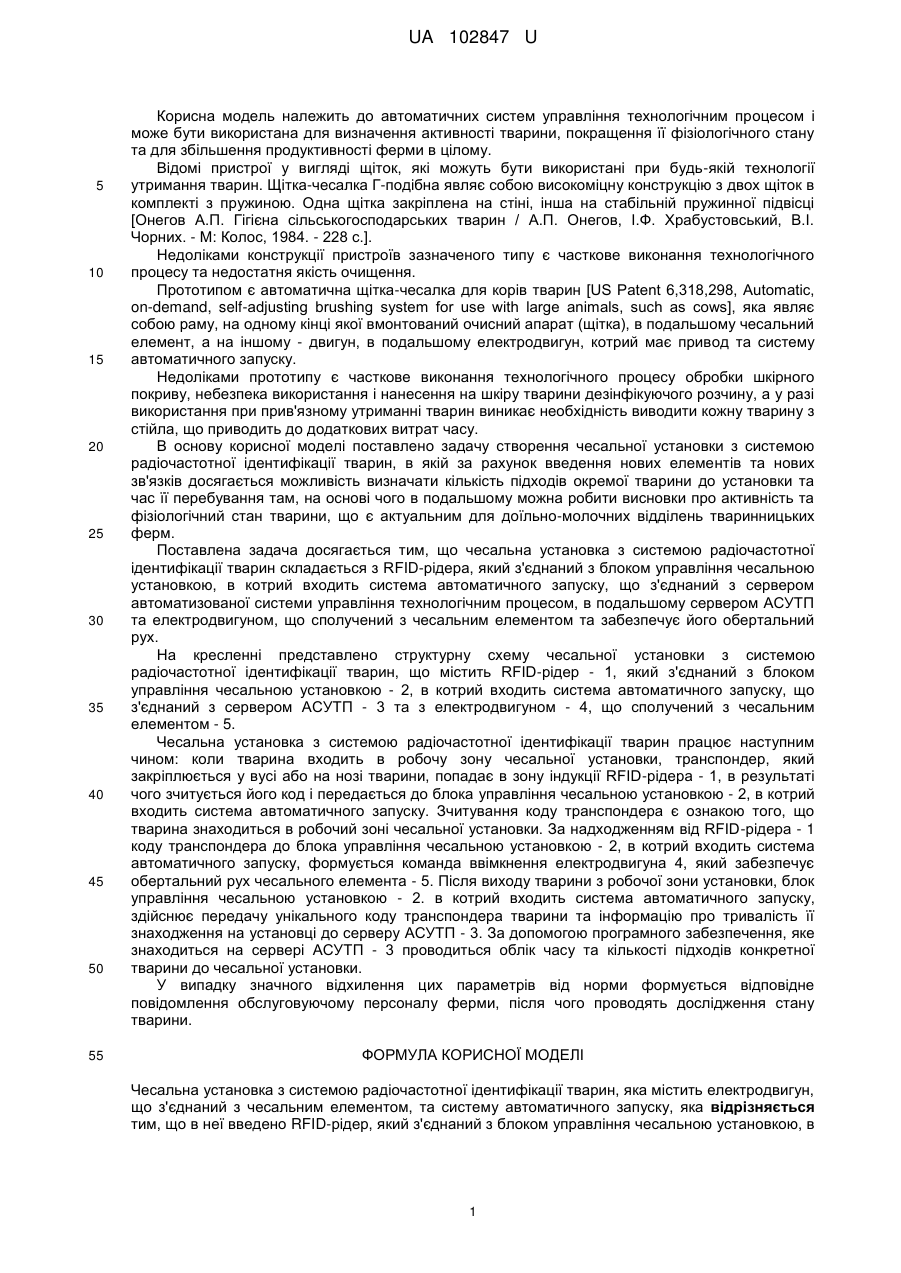

Реферат: Чесальна установка з системою радіочастотної ідентифікації тварин містить електродвигун, що з'єднаний з чесальним елементом, та систему автоматичного запуску, причому в неї введено RFID-рідер, який з'єднаний з блоком управління чесальною установкою, в котрий входить система автоматичного запуску, що сполучений з сервером АСУТП та електродвигуном. UA 102847 U (54) ЧЕСАЛЬНА УСТАНОВКА З СИСТЕМОЮ РАДІОЧАСТОТНОЇ ІДЕНТИФІКАЦІЇ ТВАРИН UA 102847 U UA 102847 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до автоматичних систем управління технологічним процесом і може бути використана для визначення активності тварини, покращення її фізіологічного стану та для збільшення продуктивності ферми в цілому. Відомі пристрої у вигляді щіток, які можуть бути використані при будь-якій технології утримання тварин. Щітка-чесалка Г-подібна являє собою високоміцну конструкцію з двох щіток в комплекті з пружиною. Одна щітка закріплена на стіні, інша на стабільній пружинної підвісці [Онегов А.П. Гігієна сільськогосподарських тварин / А.П. Онегов, І.Ф. Храбустовський, В.І. Чорних. - М: Колос, 1984. - 228 с.]. Недоліками конструкції пристроїв зазначеного типу є часткове виконання технологічного процесу та недостатня якість очищення. Прототипом є автоматична щітка-чесалка для корів тварин [US Patent 6,318,298, Automatic, on-demand, self-adjusting brushing system for use with large animals, such as cows], яка являє собою раму, на одному кінці якої вмонтований очисний апарат (щітка), в подальшому чесальний елемент, а на іншому - двигун, в подальшому електродвигун, котрий має привод та систему автоматичного запуску. Недоліками прототипу є часткове виконання технологічного процесу обробки шкірного покриву, небезпека використання і нанесення на шкіру тварини дезінфікуючого розчину, а у разі використання при прив'язному утриманні тварин виникає необхідність виводити кожну тварину з стійла, що приводить до додаткових витрат часу. В основу корисної моделі поставлено задачу створення чесальної установки з системою радіочастотної ідентифікації тварин, в якій за рахунок введення нових елементів та нових зв'язків досягається можливість визначати кількість підходів окремої тварини до установки та час її перебування там, на основі чого в подальшому можна робити висновки про активність та фізіологічний стан тварини, що є актуальним для доїльно-молочних відділень тваринницьких ферм. Поставлена задача досягається тим, що чесальна установка з системою радіочастотної ідентифікації тварин складається з RFID-рідера, який з'єднаний з блоком управління чесальною установкою, в котрий входить система автоматичного запуску, що з'єднаний з сервером автоматизованої системи управління технологічним процесом, в подальшому сервером АСУТП та електродвигуном, що сполучений з чесальним елементом та забезпечує його обертальний рух. На кресленні представлено структурну схему чесальної установки з системою радіочастотної ідентифікації тварин, що містить RFІD-рідер - 1, який з'єднаний з блоком управління чесальною установкою - 2, в котрий входить система автоматичного запуску, що з'єднаний з сервером АСУТП - 3 та з електродвигуном - 4, що сполучений з чесальним елементом - 5. Чесальна установка з системою радіочастотної ідентифікації тварин працює наступним чином: коли тварина входить в робочу зону чесальної установки, транспондер, який закріплюється у вусі або на нозі тварини, попадає в зону індукції RFID-рідера - 1, в результаті чого зчитується його код і передається до блока управління чесальною установкою - 2, в котрий входить система автоматичного запуску. Зчитування коду транспондера є ознакою того, що тварина знаходиться в робочий зоні чесальної установки. За надходженням від RFID-рідера - 1 коду транспондера до блока управління чесальною установкою - 2, в котрий входить система автоматичного запуску, формується команда ввімкнення електродвигуна 4, який забезпечує обертальний рух чесального елемента - 5. Після виходу тварини з робочої зони установки, блок управління чесальною установкою - 2. в котрий входить система автоматичного запуску, здійснює передачу унікального коду транспондера тварини та інформацію про тривалість її знаходження на установці до серверу АСУТП - 3. За допомогою програмного забезпечення, яке знаходиться на сервері АСУТП - 3 проводиться облік часу та кількості підходів конкретної тварини до чесальної установки. У випадку значного відхилення цих параметрів від норми формується відповідне повідомлення обслуговуючому персоналу ферми, після чого проводять дослідження стану тварини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Чесальна установка з системою радіочастотної ідентифікації тварин, яка містить електродвигун, що з'єднаний з чесальним елементом, та систему автоматичного запуску, яка відрізняється тим, що в неї введено RFID-рідер, який з'єднаний з блоком управління чесальною установкою, в 1 UA 102847 U котрий входить система автоматичного запуску, що сполучений з сервером АСУТП та електродвигуном. Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
