Дводисковий сошник з мехатронним пристроєм

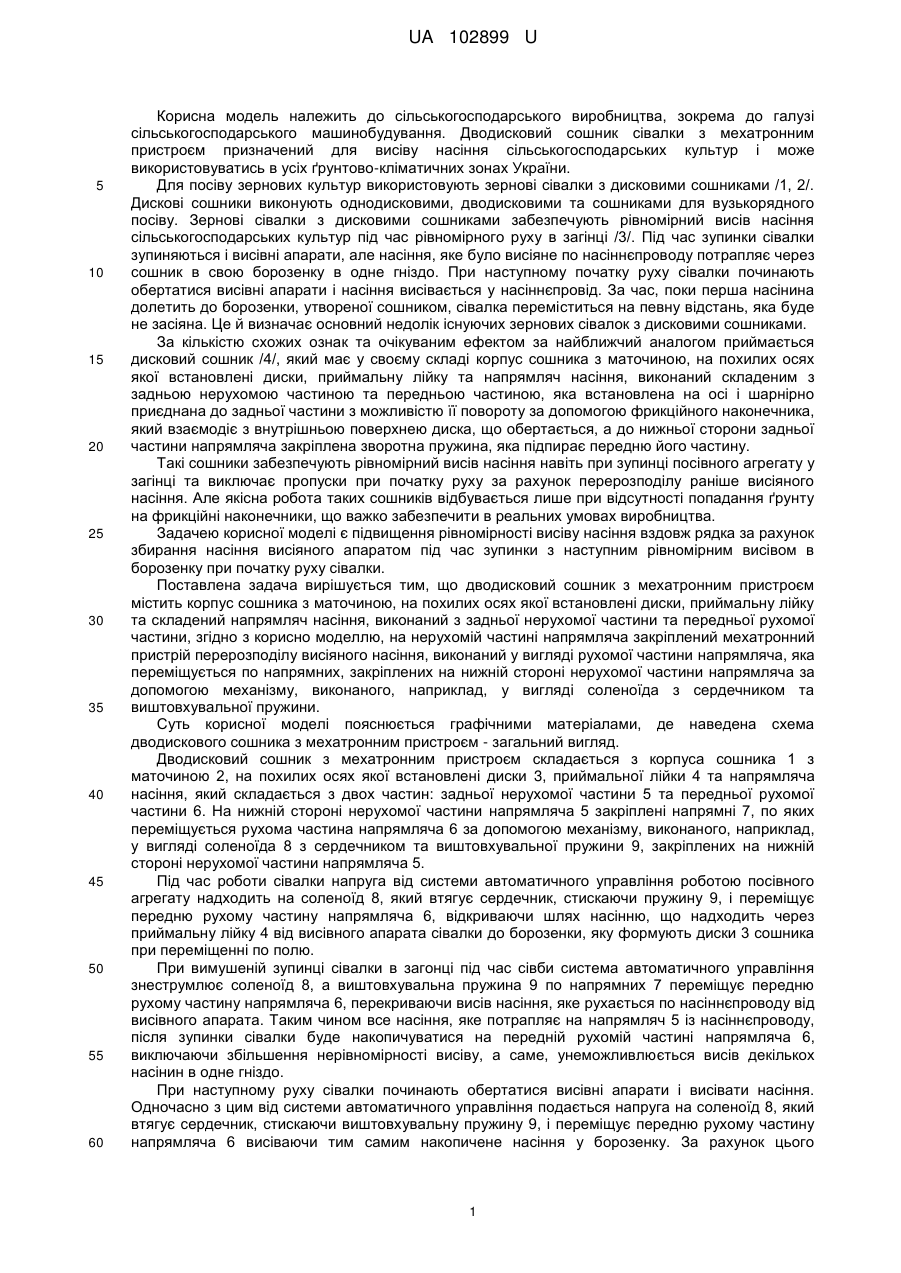

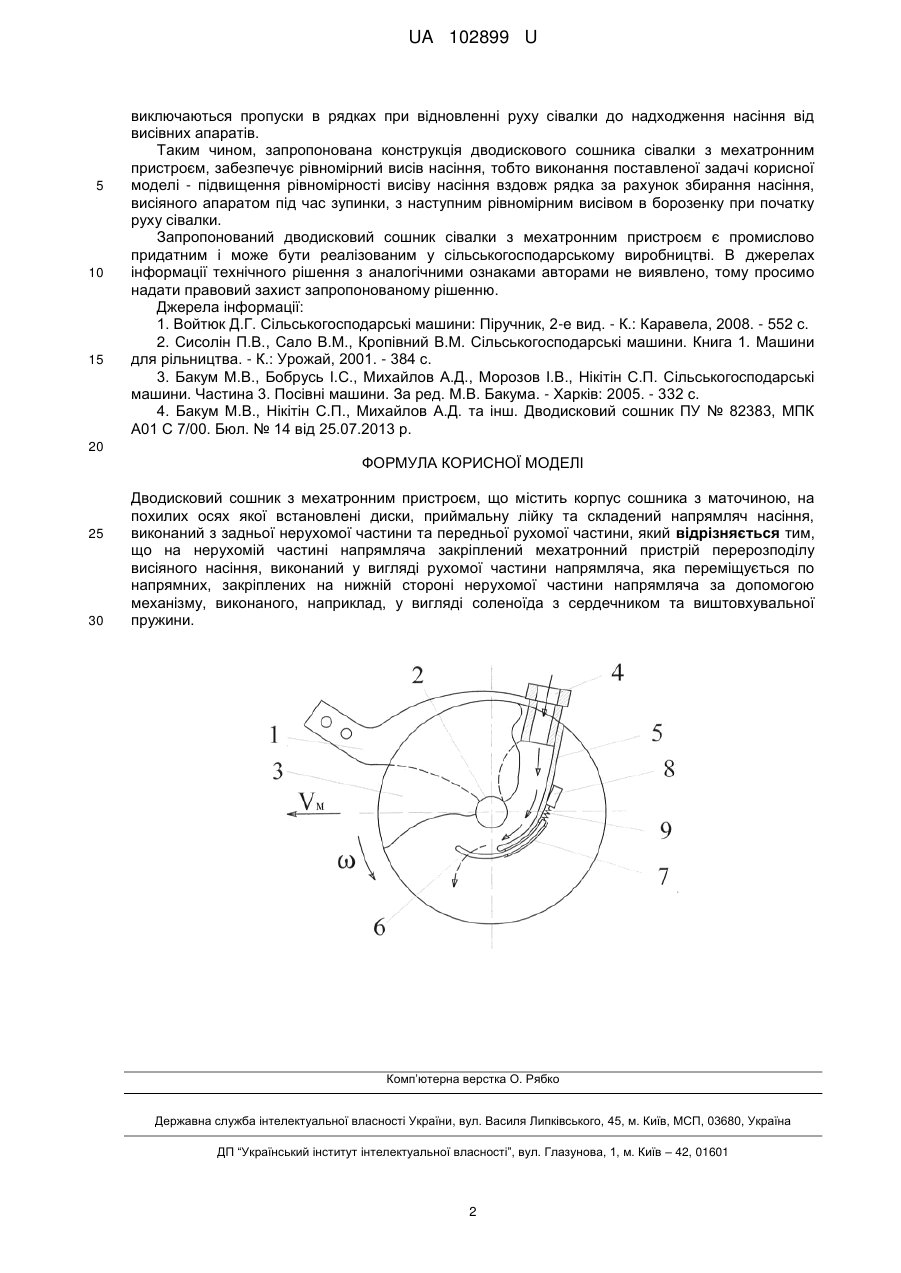

Реферат: Дводисковий сошник з мехатронним пристроєм містить корпус сошника з маточиною, на похилих осях якої встановлені диски, приймальну лійку та складений напрямляч насіння, виконаний з задньої нерухомої частини та передньої рухомої частини. На нерухомій частині напрямляча закріплений мехатронний пристрій перерозподілу висіяного насіння, виконаний у вигляді рухомої частини напрямляча, яка переміщується по напрямних, закріплених на нижній стороні нерухомої частини напрямляча за допомогою механізму, виконаного, наприклад, у вигляді соленоїда з сердечником та виштовхувальної пружини. UA 102899 U (12) UA 102899 U UA 102899 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського виробництва, зокрема до галузі сільськогосподарського машинобудування. Дводисковий сошник сівалки з мехатронним пристроєм призначений для висіву насіння сільськогосподарських культур і може використовуватись в усіх ґрунтово-кліматичних зонах України. Для посіву зернових культур використовують зернові сівалки з дисковими сошниками /1, 2/. Дискові сошники виконують однодисковими, дводисковими та сошниками для вузькорядного посіву. Зернові сівалки з дисковими сошниками забезпечують рівномірний висів насіння сільськогосподарських культур під час рівномірного руху в загінці /3/. Під час зупинки сівалки зупиняються і висівні апарати, але насіння, яке було висіяне по насіннєпроводу потрапляє через сошник в свою борозенку в одне гніздо. При наступному початку руху сівалки починають обертатися висівні апарати і насіння висівається у насіннєпровід. За час, поки перша насінина долетить до борозенки, утвореної сошником, сівалка переміститься на певну відстань, яка буде не засіяна. Це й визначає основний недолік існуючих зернових сівалок з дисковими сошниками. За кількістю схожих ознак та очікуваним ефектом за найближчий аналогом приймається дисковий сошник /4/, який має у своєму складі корпус сошника з маточиною, на похилих осях якої встановлені диски, приймальну лійку та напрямляч насіння, виконаний складеним з задньою нерухомою частиною та передньою частиною, яка встановлена на осі і шарнірно приєднана до задньої частини з можливістю її повороту за допомогою фрикційного наконечника, який взаємодіє з внутрішньою поверхнею диска, що обертається, а до нижньої сторони задньої частини напрямляча закріплена зворотна пружина, яка підпирає передню його частину. Такі сошники забезпечують рівномірний висів насіння навіть при зупинці посівного агрегату у загінці та виключає пропуски при початку руху за рахунок перерозподілу раніше висіяного насіння. Але якісна робота таких сошників відбувається лише при відсутності попадання ґрунту на фрикційні наконечники, що важко забезпечити в реальних умовах виробництва. Задачею корисної моделі є підвищення рівномірності висіву насіння вздовж рядка за рахунок збирання насіння висіяного апаратом під час зупинки з наступним рівномірним висівом в борозенку при початку руху сівалки. Поставлена задача вирішується тим, що дводисковий сошник з мехатронним пристроєм містить корпус сошника з маточиною, на похилих осях якої встановлені диски, приймальну лійку та складений напрямляч насіння, виконаний з задньої нерухомої частини та передньої рухомої частини, згідно з корисно моделлю, на нерухомій частині напрямляча закріплений мехатронний пристрій перерозподілу висіяного насіння, виконаний у вигляді рухомої частини напрямляча, яка переміщується по напрямних, закріплених на нижній стороні нерухомої частини напрямляча за допомогою механізму, виконаного, наприклад, у вигляді соленоїда з сердечником та виштовхувальної пружини. Суть корисної моделі пояснюється графічними матеріалами, де наведена схема дводискового сошника з мехатронним пристроєм - загальний вигляд. Дводисковий сошник з мехатронним пристроєм складається з корпуса сошника 1 з маточиною 2, на похилих осях якої встановлені диски 3, приймальної лійки 4 та напрямляча насіння, який складається з двох частин: задньої нерухомої частини 5 та передньої рухомої частини 6. На нижній стороні нерухомої частини напрямляча 5 закріплені напрямні 7, по яких переміщується рухома частина напрямляча 6 за допомогою механізму, виконаного, наприклад, у вигляді соленоїда 8 з сердечником та виштовхувальної пружини 9, закріплених на нижній стороні нерухомої частини напрямляча 5. Під час роботи сівалки напруга від системи автоматичного управління роботою посівного агрегату надходить на соленоїд 8, який втягує сердечник, стискаючи пружину 9, і переміщує передню рухому частину напрямляча 6, відкриваючи шлях насінню, що надходить через приймальну лійку 4 від висівного апарата сівалки до борозенки, яку формують диски 3 сошника при переміщенні по полю. При вимушеній зупинці сівалки в загонці під час сівби система автоматичного управління знеструмлює соленоїд 8, а виштовхувальна пружина 9 по напрямних 7 переміщує передню рухому частину напрямляча 6, перекриваючи висів насіння, яке рухається по насіннєпроводу від висівного апарата. Таким чином все насіння, яке потрапляє на напрямляч 5 із насіннєпроводу, після зупинки сівалки буде накопичуватися на передній рухомій частині напрямляча 6, виключаючи збільшення нерівномірності висіву, а саме, унеможливлюється висів декількох насінин в одне гніздо. При наступному руху сівалки починають обертатися висівні апарати і висівати насіння. Одночасно з цим від системи автоматичного управління подається напруга на соленоїд 8, який втягує сердечник, стискаючи виштовхувальну пружину 9, і переміщує передню рухому частину напрямляча 6 висіваючи тим самим накопичене насіння у борозенку. За рахунок цього 1 UA 102899 U 5 10 15 виключаються пропуски в рядках при відновленні руху сівалки до надходження насіння від висівних апаратів. Таким чином, запропонована конструкція дводискового сошника сівалки з мехатронним пристроєм, забезпечує рівномірний висів насіння, тобто виконання поставленої задачі корисної моделі - підвищення рівномірності висіву насіння вздовж рядка за рахунок збирання насіння, висіяного апаратом під час зупинки, з наступним рівномірним висівом в борозенку при початку руху сівалки. Запропонований дводисковий сошник сівалки з мехатронним пристроєм є промислово придатним і може бути реалізованим у сільськогосподарському виробництві. В джерелах інформації технічного рішення з аналогічними ознаками авторами не виявлено, тому просимо надати правовий захист запропонованому рішенню. Джерела інформації: 1. Войтюк Д.Г. Сільськогосподарські машини: Піручник, 2-е вид. - К.: Каравела, 2008. - 552 с. 2. Сисолін П.В., Сало В.М., Кропівний В.М. Сільськогосподарські машини. Книга 1. Машини для рільництва. - К.: Урожай, 2001. - 384 с. 3. Бакум М.В., Бобрусь І.С., Михайлов А.Д., Морозов І.В., Нікітін С.П. Сільськогосподарські машини. Частина 3. Посівні машини. За ред. М.В. Бакума. - Харків: 2005. - 332 с. 4. Бакум М.В., Нікітін С.П., Михайлов А.Д. та інш. Дводисковий сошник ПУ № 82383, МПК А01 С 7/00. Бюл. № 14 від 25.07.2013 р. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Дводисковий сошник з мехатронним пристроєм, що містить корпус сошника з маточиною, на похилих осях якої встановлені диски, приймальну лійку та складений напрямляч насіння, виконаний з задньої нерухомої частини та передньої рухомої частини, який відрізняється тим, що на нерухомій частині напрямляча закріплений мехатронний пристрій перерозподілу висіяного насіння, виконаний у вигляді рухомої частини напрямляча, яка переміщується по напрямних, закріплених на нижній стороні нерухомої частини напрямляча за допомогою механізму, виконаного, наприклад, у вигляді соленоїда з сердечником та виштовхувальної пружини. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
