Дводисковий сошник

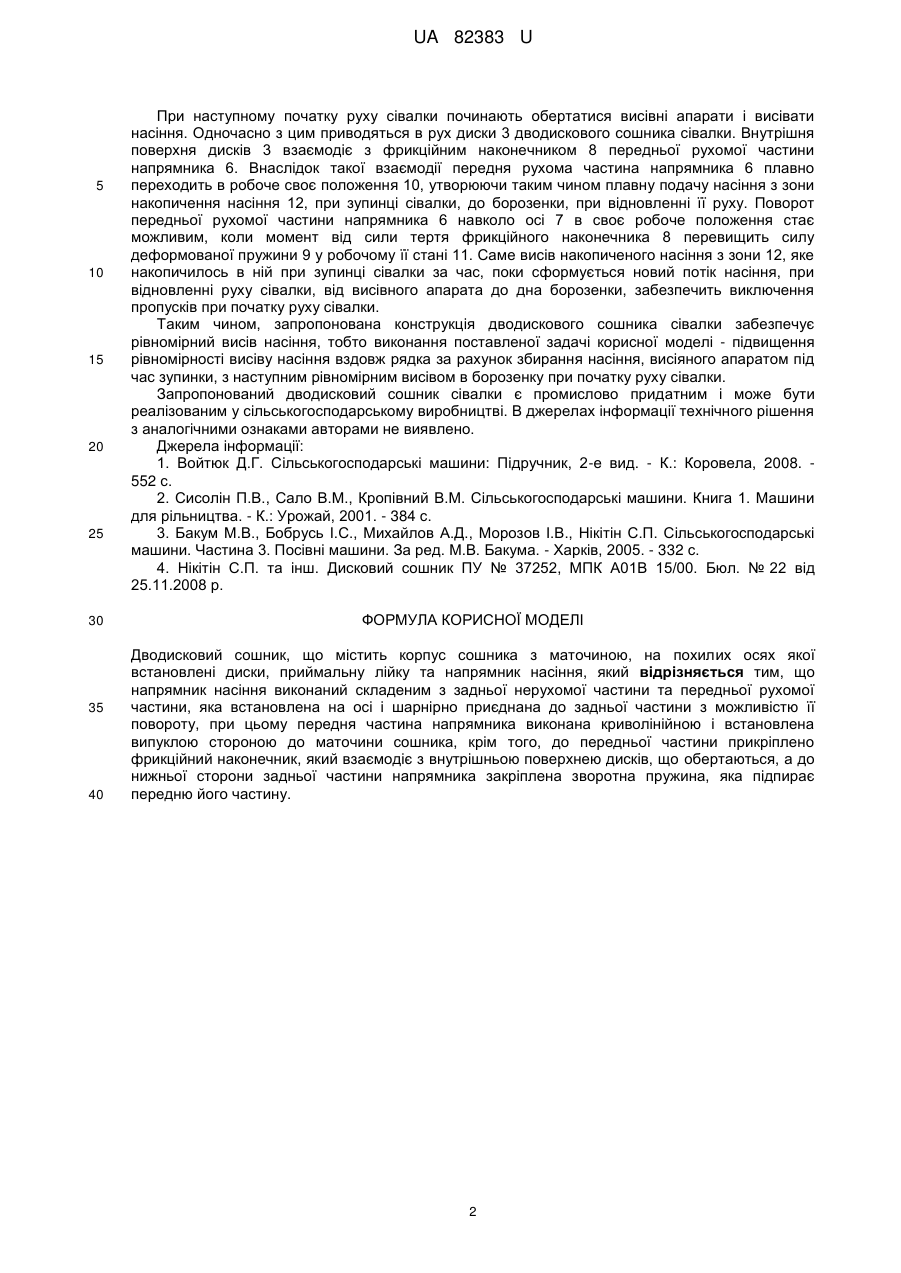

Реферат: Дводисковий сошник містить корпус сошника з маточиною, на похилих осях якої встановлені диски, приймальну лійку та напрямник насіння. Напрямник насіння виконаний складеним з задньої нерухомої частини та передньої рухомої частини, яка встановлена на осі і шарнірно приєднана до задньої частини з можливістю її повороту. Передня частина напрямника виконана криволінійною і встановлена випуклою стороною до маточини сошника. До передньої частини прикріплено фрикційний наконечник, який взаємодіє з внутрішньою поверхнею дисків, що обертаються, а до нижньої сторони задньої частини напрямника закріплена зворотна пружина, яка підпирає передню його частину. UA 82383 U (12) UA 82383 U UA 82383 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського виробництва, зокрема до галузі сільськогосподарського машинобудування. Дводисковий сошник сівалки призначений для висіву насіння сільськогосподарських культур і може використовуватись в усіх ґрунтово-кліматичних зонах України. Для посіву зернових культур використовують зернові сівалки з дисковими сошниками [1, 2]. Дискові сошники виконують однодисковими, дводисковими та сошниками для вузькорядного посіву. Зернові сівалки з дисковими сошниками забезпечують рівномірний висів насіння сільськогосподарських культур під час рівномірного руху в загінці [3, 4]. Під час зупинки сівалки зупиняються і висівні апарати, але насіння, яке було висіяне по насіннєпроводу потрапляє через сошник в свою борозенку в одне гніздо. При наступному початку руху сівалки починають обертатися висівні апарати і насіння висівається у насіннєпровід. За час, поки перша насінина долетить до борозенки, утвореної сошником, сівалка переміститься на певну відстань, яка буде не засіяна. Це й визначає основний недолік існуючих зернових сівалок з дисковими сошниками. За кількістю східних ознак та очікуваним ефектом за прототип приймається дисковий сошник [4], який має у своєму складі корпус сошника з маточиною, на похилих осях якої встановлені диски, приймальну лійку та напрямник насіння. Недоліком прототипу також є занижена рівномірність висіву насіння вздовж рядка при нерівномірному рухові сівалки. Задачею корисної моделі є підвищення рівномірності висіву насіння вздовж рядка за рахунок збирання насіння, висіяного апаратом під час зупинки, з наступним рівномірним висівом в борозенку при початку руху сівалки. Для вирішення поставленої задачі дводисковий сошник, який має у своєму складі корпус з маточиною, на похилих осях якої встановлені диски, приймальну лійку та напрямник насіння, згідно з корисною моделлю, напрямник насіння виконаний складеним з задньої нерухомої частини та передньої рухомої частини, яка встановлена на осі і шарнірно приєднана до задньої частини з можливістю її повороту, при цьому передня частина напрямника виконана криволінійною і встановлена випуклою стороною до маточини сошника, до якої прикріплено фрикційний наконечник, який взаємодіє з внутрішньою поверхнею дисків, що обертаються, а до нижньої сторони задньої частини напрямника закріплена зворотна пружина, яка підпирає передню його частину. Суть корисної моделі пояснюється кресленням, на якому наведена схема дводискового сошника - загальний вигляд. Дводисковий сошник складається з корпусу сошника 1 (креслення) з маточиною 2, на похилих осях якої встановлені диски 3 приймальної лійки 4 та напрямника насіння, який складається з двох частин: задньої нерухомої частини 5 та передньої рухомої частини 6, яка встановлена на осі 7 і шарнірно приєднана до задньої частини 5 з можливістю її повороту. При цьому передня частина 6 виконана криволінійною і встановлена випуклою стороною до маточини 2 сошника. До передньої частини 6 прикріплено фрикційний наконечник 8, який взаємодіє з внутрішньою поверхнею дисків 3, що обертаються, а до нижньої сторони задньої частини 5 напрямника прикріплена зворотна пружина 9, яка підпирає передню його частину 6. Дводисковий сошник сівалки працює наступним чином. При переміщенні сівалки по полю в напрямку стрілки VМ (креслення) її сошники формують борозенки для насіння. Висівним апаратом (на схемі не наведено) насіння по насіннєпроводу подається до приймальної лійки 4 і по напрямнику, який складається з двох частин: задньої нерухомої частини 5 та передньої рухомої частини 6, яка знаходиться у робочому положенні 10 і підпирається зворотною пружиною 9 (робоче її положення 11), надходить на дно борозенки. Робоче положення передньої рухомої частини 6 (положення10) та зворотної пружини 9 (положення 11) на схемі наведено пунктиром. Після проходу сошника насіння в борозенці присипається ґрунтом на глибину заробки насіння, яка регулюється механізмом зміни глибини ходу сошників. При зупинці посівного агрегату висівні апарати, які приводяться в рух від опорних коліс, також зупиняються. При цьому зупиняються і обидва диски 3 дводискового сошника сівалки. В цей момент розтягнута (виправлена) пружина 9, переважаючи зусилля тертя фрикційного наконечника 8, який взаємодіє з внутрішньою поверхнею дисків 3 і які в цей момент не обертаються, повертає навколо осі 7 передню рухому частину з її робочого положення 10 у положення 6 (креслення) і перекриває таким чином канал руху насіння до борозенки. В цей час висіяне насіння, що переміщувалось по насіннєпроводу до приймальної лійки 4 та по задній нерухомій частині 5 напрямника, збирається в кінці задньої нерухомої частині 5 напрямника зона 12 біля осі 7 - та передньої рухомої частини напрямника 6, яка своєю випуклою стороною підходить до маточини 2 сошника, і не потрапляє в борозенку, і тим самим виключається збільшення нерівномірності висіву, а саме виключається висів декількох насінин в одне гніздо. 1 UA 82383 U 5 10 15 20 25 30 35 40 При наступному початку руху сівалки починають обертатися висівні апарати і висівати насіння. Одночасно з цим приводяться в рух диски 3 дводискового сошника сівалки. Внутрішня поверхня дисків 3 взаємодіє з фрикційним наконечником 8 передньої рухомої частини напрямника 6. Внаслідок такої взаємодії передня рухома частина напрямника 6 плавно переходить в робоче своє положення 10, утворюючи таким чином плавну подачу насіння з зони накопичення насіння 12, при зупинці сівалки, до борозенки, при відновленні її руху. Поворот передньої рухомої частини напрямника 6 навколо осі 7 в своє робоче положення стає можливим, коли момент від сили тертя фрикційного наконечника 8 перевищить силу деформованої пружини 9 у робочому її стані 11. Саме висів накопиченого насіння з зони 12, яке накопичилось в ній при зупинці сівалки за час, поки сформується новий потік насіння, при відновленні руху сівалки, від висівного апарата до дна борозенки, забезпечить виключення пропусків при початку руху сівалки. Таким чином, запропонована конструкція дводискового сошника сівалки забезпечує рівномірний висів насіння, тобто виконання поставленої задачі корисної моделі - підвищення рівномірності висіву насіння вздовж рядка за рахунок збирання насіння, висіяного апаратом під час зупинки, з наступним рівномірним висівом в борозенку при початку руху сівалки. Запропонований дводисковий сошник сівалки є промислово придатним і може бути реалізованим у сільськогосподарському виробництві. В джерелах інформації технічного рішення з аналогічними ознаками авторами не виявлено. Джерела інформації: 1. Войтюк Д.Г. Сільськогосподарські машини: Підручник, 2-е вид. - К.: Коровела, 2008. 552 с. 2. Сисолін П.В., Сало В.М., Кропівний В.М. Сільськогосподарські машини. Книга 1. Машини для рільництва. - К.: Урожай, 2001. - 384 с. 3. Бакум М.В., Бобрусь І.С., Михайлов А.Д., Морозов І.В., Нікітін С.П. Сільськогосподарські машини. Частина 3. Посівні машини. За ред. М.В. Бакума. - Харків, 2005. - 332 с. 4. Нікітін С.П. та інш. Дисковий сошник ПУ № 37252, МПК А01В 15/00. Бюл. № 22 від 25.11.2008 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Дводисковий сошник, що містить корпус сошника з маточиною, на похилих осях якої встановлені диски, приймальну лійку та напрямник насіння, який відрізняється тим, що напрямник насіння виконаний складеним з задньої нерухомої частини та передньої рухомої частини, яка встановлена на осі і шарнірно приєднана до задньої частини з можливістю її повороту, при цьому передня частина напрямника виконана криволінійною і встановлена випуклою стороною до маточини сошника, крім того, до передньої частини прикріплено фрикційний наконечник, який взаємодіє з внутрішньою поверхнею дисків, що обертаються, а до нижньої сторони задньої частини напрямника закріплена зворотна пружина, яка підпирає передню його частину. 2 UA 82383 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
