Перетворювач ємнісного імітанса в напругу

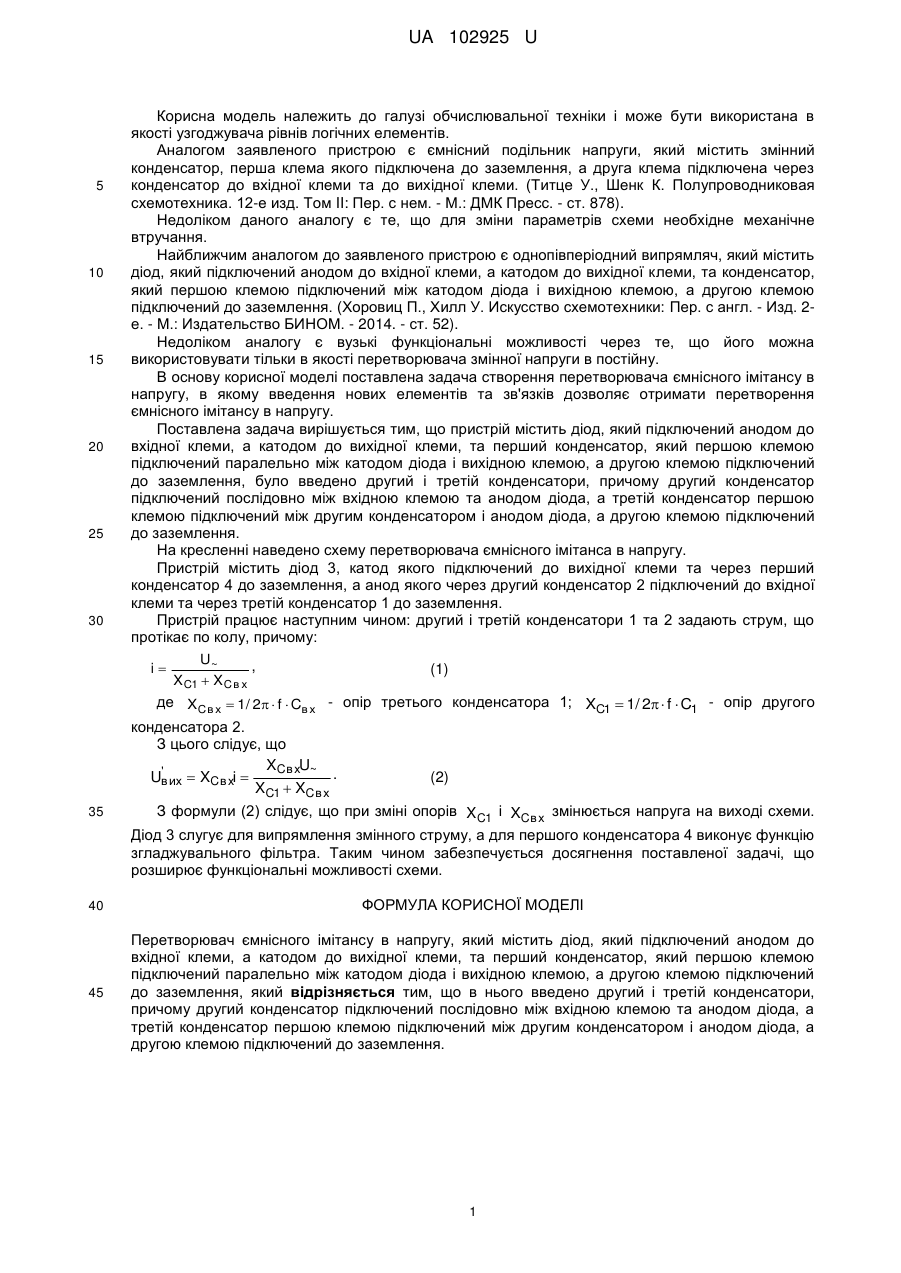

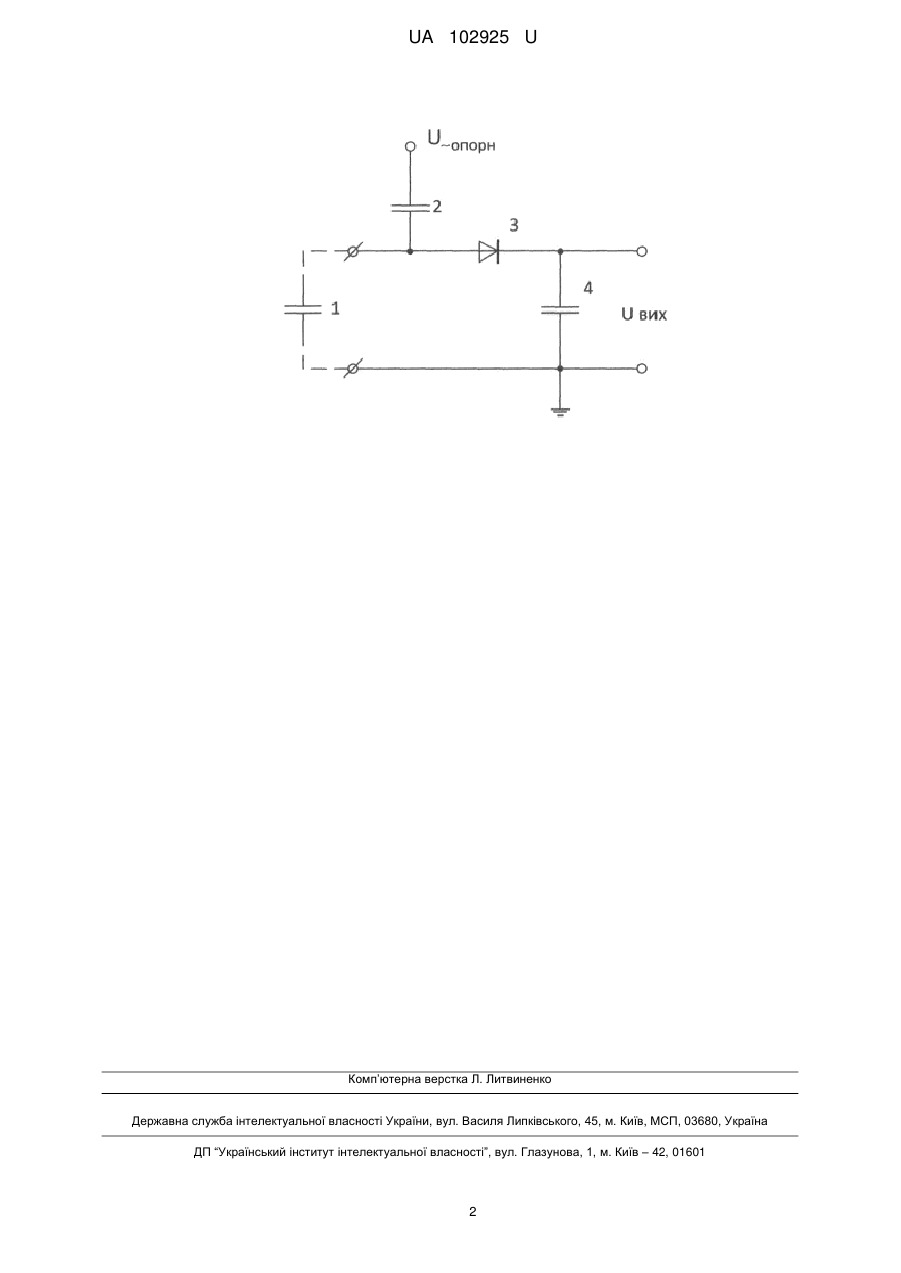

Реферат: Перетворювач ємнісного імітансу в напругу містить діод, який підключений анодом до вхідної клеми, а катодом до вихідної клеми, та перший конденсатор, який першою клемою підключений паралельно між катодом діода і вихідною клемою, а другою клемою підключений до заземлення. Також в нього введено другий і третій конденсатори, причому другий конденсатор підключений послідовно між вхідною клемою та анодом діода, а третій конденсатор першою клемою підключений між другим конденсатором і анодом діода, а другою клемою підключений до заземлення. UA 102925 U (54) ПЕРЕТВОРЮВАЧ ЄМНІСНОГО ІМІТАНСА В НАПРУГУ UA 102925 U UA 102925 U 5 10 15 20 25 30 Корисна модель належить до галузі обчислювальної техніки і може бути використана в якості узгоджувача рівнів логічних елементів. Аналогом заявленого пристрою є ємнісний подільник напруги, який містить змінний конденсатор, перша клема якого підключена до заземлення, а друга клема підключена через конденсатор до вхідної клеми та до вихідної клеми. (Титце У., Шенк К. Полупроводниковая схемотехника. 12-е изд. Том II: Пер. с нем. - Μ.: ДМК Пресс. - ст. 878). Недоліком даного аналогу є те, що для зміни параметрів схеми необхідне механічне втручання. Найближчим аналогом до заявленого пристрою є однопівперіодний випрямляч, який містить діод, який підключений анодом до вхідної клеми, а катодом до вихідної клеми, та конденсатор, який першою клемою підключений між катодом діода і вихідною клемою, а другою клемою підключений до заземлення. (Хоровиц П., Хилл У. Искусство схемотехники: Пер. с англ. - Изд. 2е. - Μ.: Издательство БИНОМ. - 2014. - ст. 52). Недоліком аналогу є вузькі функціональні можливості через те, що його можна використовувати тільки в якості перетворювача змінної напруги в постійну. В основу корисної моделі поставлена задача створення перетворювача ємнісного імітансу в напругу, в якому введення нових елементів та зв'язків дозволяє отримати перетворення ємнісного імітансу в напругу. Поставлена задача вирішується тим, що пристрій містить діод, який підключений анодом до вхідної клеми, а катодом до вихідної клеми, та перший конденсатор, який першою клемою підключений паралельно між катодом діода і вихідною клемою, а другою клемою підключений до заземлення, було введено другий і третій конденсатори, причому другий конденсатор підключений послідовно між вхідною клемою та анодом діода, а третій конденсатор першою клемою підключений між другим конденсатором і анодом діода, а другою клемою підключений до заземлення. На кресленні наведено схему перетворювача ємнісного імітанса в напругу. Пристрій містить діод 3, катод якого підключений до вихідної клеми та через перший конденсатор 4 до заземлення, а анод якого через другий конденсатор 2 підключений до вхідної клеми та через третій конденсатор 1 до заземлення. Пристрій працює наступним чином: другий і третій конденсатори 1 та 2 задають струм, що протікає по колу, причому: U~ , i (1) XC1  XC в х де XC в х  1/ 2  f  Cв х - опір третього конденсатора 1; XC1  1/ 2  f  C1 - опір другого конденсатора 2. З цього слідує, що XC в хU~ ' . Uв их  XC в хі  XC1  XC в х (2) 35 З формули (2) слідує, що при зміні опорів XC1 і XC в х змінюється напруга на виході схеми. Діод 3 слугує для випрямлення змінного струму, а для першого конденсатора 4 виконує функцію згладжувального фільтра. Таким чином забезпечується досягнення поставленої задачі, що розширює функціональні можливості схеми. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Перетворювач ємнісного імітансу в напругу, який містить діод, який підключений анодом до вхідної клеми, а катодом до вихідної клеми, та перший конденсатор, який першою клемою підключений паралельно між катодом діода і вихідною клемою, а другою клемою підключений до заземлення, який відрізняється тим, що в нього введено другий і третій конденсатори, причому другий конденсатор підключений послідовно між вхідною клемою та анодом діода, а третій конденсатор першою клемою підключений між другим конденсатором і анодом діода, а другою клемою підключений до заземлення. 1 UA 102925 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
