Перетворювач напруга-імітанс

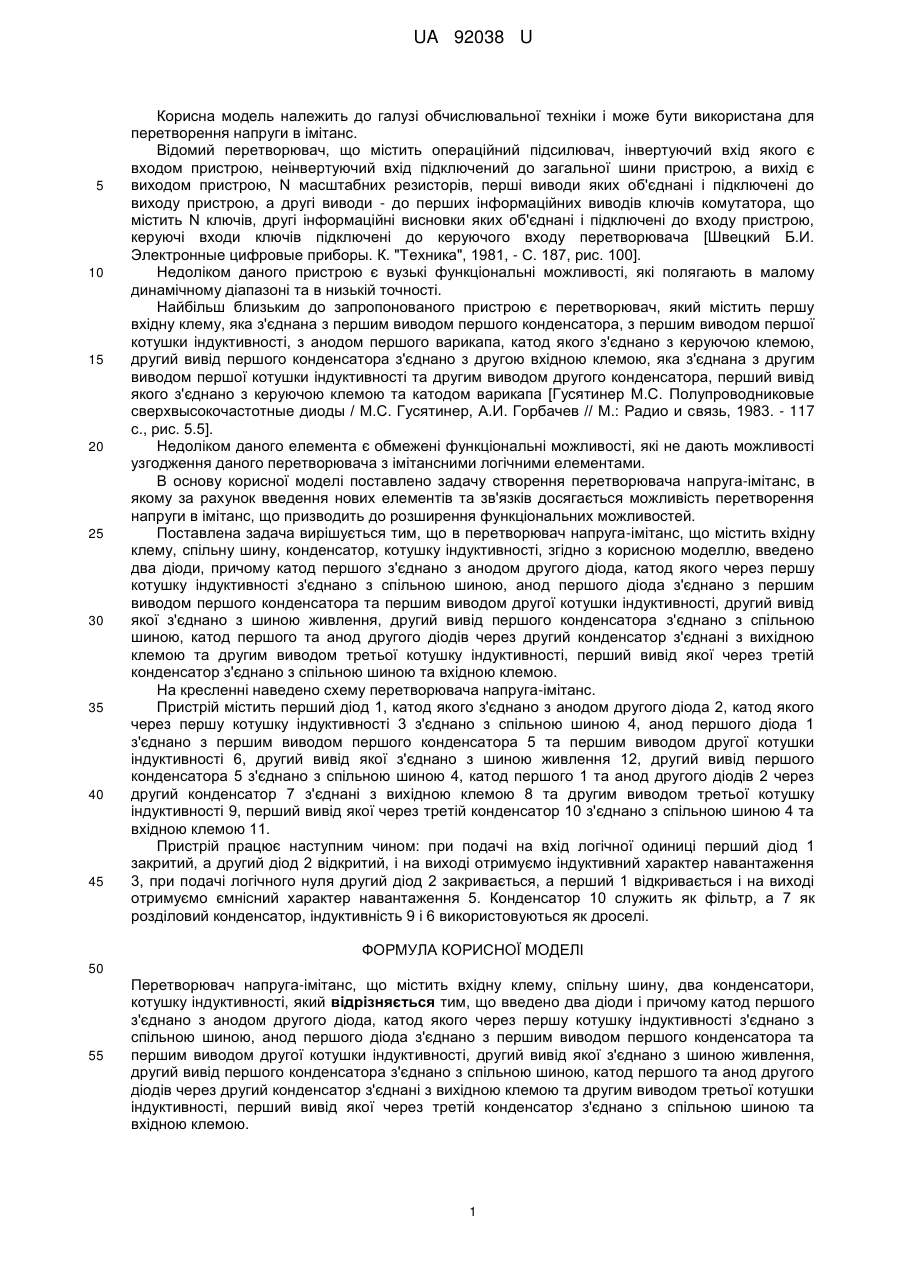

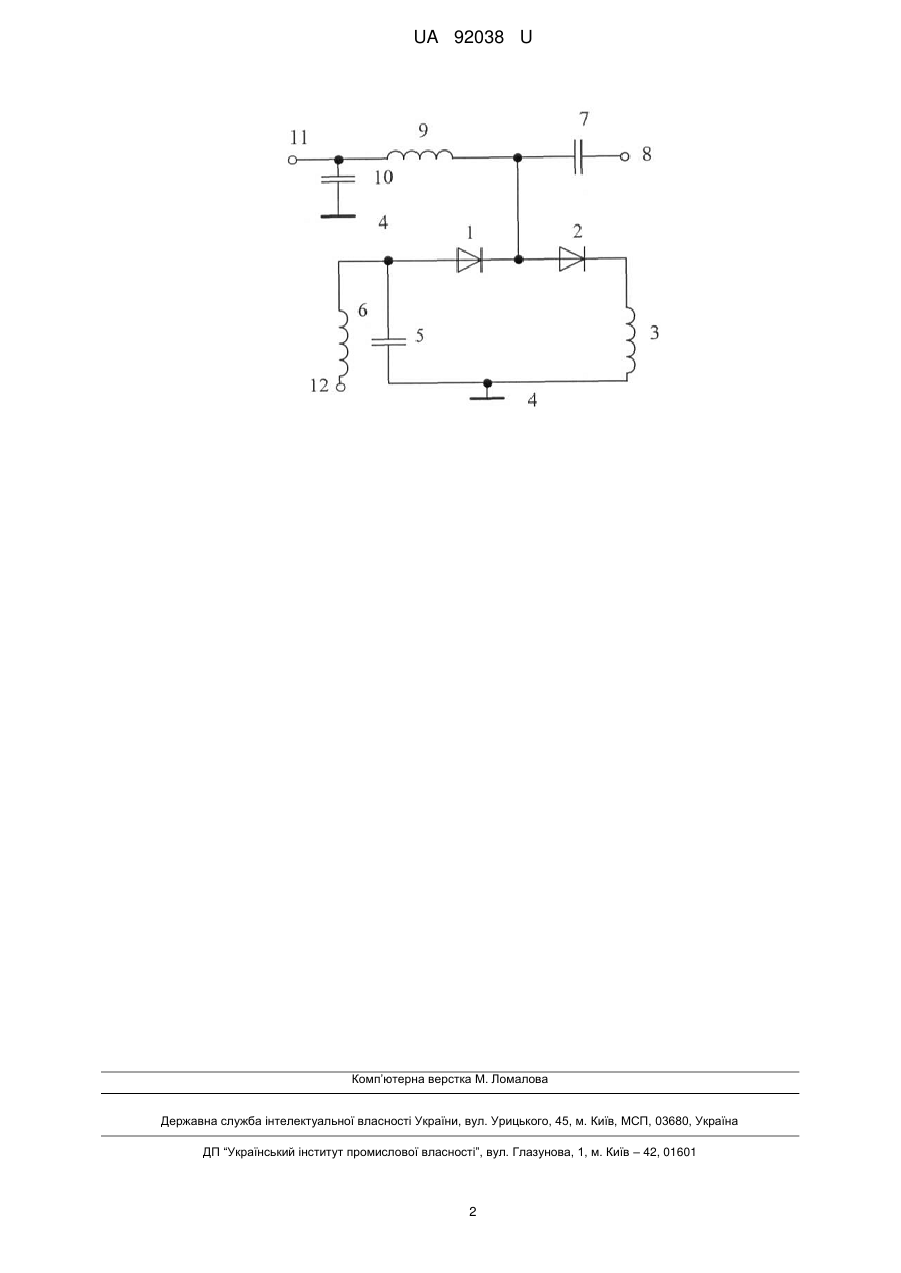

Реферат: Перетворювач напруга-імітанс містить вхідну клему, спільну шину, два конденсатори, котушку індуктивності. Додатково введено два діоди, причому катод першого з'єднано з анодом другого діода, катод якого через першу котушку індуктивності з'єднано з спільною шиною, анод першого діода з'єднано з першим виводом першого конденсатора та першим виводом другої котушки індуктивності, другий вивід якої з'єднано з шиною живлення, другий вивід першого конденсатора з'єднано з спільною шиною, катод першого та анод другого діодів через другий конденсатор з'єднані з вихідною клемою та другим виводом третьої котушки індуктивності, перший вивід якої через третій конденсатор з'єднано з спільною шиною та вхідною клемою. UA 92038 U (12) UA 92038 U UA 92038 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі обчислювальної техніки і може бути використана для перетворення напруги в імітанс. Відомий перетворювач, що містить операційний підсилювач, інвертуючий вхід якого є входом пристрою, неінвертуючий вхід підключений до загальної шини пристрою, а вихід є виходом пристрою, N масштабних резисторів, перші виводи яких об'єднані і підключені до виходу пристрою, а другі виводи - до перших інформаційних виводів ключів комутатора, що містить N ключів, другі інформаційні висновки яких об'єднані і підключені до входу пристрою, керуючі входи ключів підключені до керуючого входу перетворювача [Швецкий Б.И. Электронные цифровые приборы. К. "Техника", 1981, - С. 187, рис. 100]. Недоліком даного пристрою є вузькі функціональні можливості, які полягають в малому динамічному діапазоні та в низькій точності. Найбільш близьким до запропонованого пристрою є перетворювач, який містить першу вхідну клему, яка з'єднана з першим виводом першого конденсатора, з першим виводом першої котушки індуктивності, з анодом першого варикапа, катод якого з'єднано з керуючою клемою, другий вивід першого конденсатора з'єднано з другою вхідною клемою, яка з'єднана з другим виводом першої котушки індуктивності та другим виводом другого конденсатора, перший вивід якого з'єднано з керуючою клемою та катодом варикапа [Гусятинер М.С. Полупроводниковые сверхвысокочастотные диоды / М.С. Гусятинер, А.И. Горбачев // М.: Радио и связь, 1983. - 117 с., рис. 5.5]. Недоліком даного елемента є обмежені функціональні можливості, які не дають можливості узгодження даного перетворювача з імітансними логічними елементами. В основу корисної моделі поставлено задачу створення перетворювача напруга-імітанс, в якому за рахунок введення нових елементів та зв'язків досягається можливість перетворення напруги в імітанс, що призводить до розширення функціональних можливостей. Поставлена задача вирішується тим, що в перетворювач напруга-імітанс, що містить вхідну клему, спільну шину, конденсатор, котушку індуктивності, згідно з корисною моделлю, введено два діоди, причому катод першого з'єднано з анодом другого діода, катод якого через першу котушку індуктивності з'єднано з спільною шиною, анод першого діода з'єднано з першим виводом першого конденсатора та першим виводом другої котушки індуктивності, другий вивід якої з'єднано з шиною живлення, другий вивід першого конденсатора з'єднано з спільною шиною, катод першого та анод другого діодів через другий конденсатор з'єднані з вихідною клемою та другим виводом третьої котушку індуктивності, перший вивід якої через третій конденсатор з'єднано з спільною шиною та вхідною клемою. На кресленні наведено схему перетворювача напруга-імітанс. Пристрій містить перший діод 1, катод якого з'єднано з анодом другого діода 2, катод якого через першу котушку індуктивності 3 з'єднано з спільною шиною 4, анод першого діода 1 з'єднано з першим виводом першого конденсатора 5 та першим виводом другої котушки індуктивності 6, другий вивід якої з'єднано з шиною живлення 12, другий вивід першого конденсатора 5 з'єднано з спільною шиною 4, катод першого 1 та анод другого діодів 2 через другий конденсатор 7 з'єднані з вихідною клемою 8 та другим виводом третьої котушку індуктивності 9, перший вивід якої через третій конденсатор 10 з'єднано з спільною шиною 4 та вхідною клемою 11. Пристрій працює наступним чином: при подачі на вхід логічної одиниці перший діод 1 закритий, а другий діод 2 відкритий, і на виході отримуємо індуктивний характер навантаження 3, при подачі логічного нуля другий діод 2 закривається, а перший 1 відкривається і на виході отримуємо ємнісний характер навантаження 5. Конденсатор 10 служить як фільтр, a 7 як розділовий конденсатор, індуктивність 9 і 6 використовуються як дроселі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Перетворювач напруга-імітанс, що містить вхідну клему, спільну шину, два конденсатори, котушку індуктивності, який відрізняється тим, що введено два діоди і причому катод першого з'єднано з анодом другого діода, катод якого через першу котушку індуктивності з'єднано з спільною шиною, анод першого діода з'єднано з першим виводом першого конденсатора та першим виводом другої котушки індуктивності, другий вивід якої з'єднано з шиною живлення, другий вивід першого конденсатора з'єднано з спільною шиною, катод першого та анод другого діодів через другий конденсатор з'єднані з вихідною клемою та другим виводом третьої котушки індуктивності, перший вивід якої через третій конденсатор з'єднано з спільною шиною та вхідною клемою. 1 UA 92038 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
