Перетворювач індуктивного імітанса в напругу

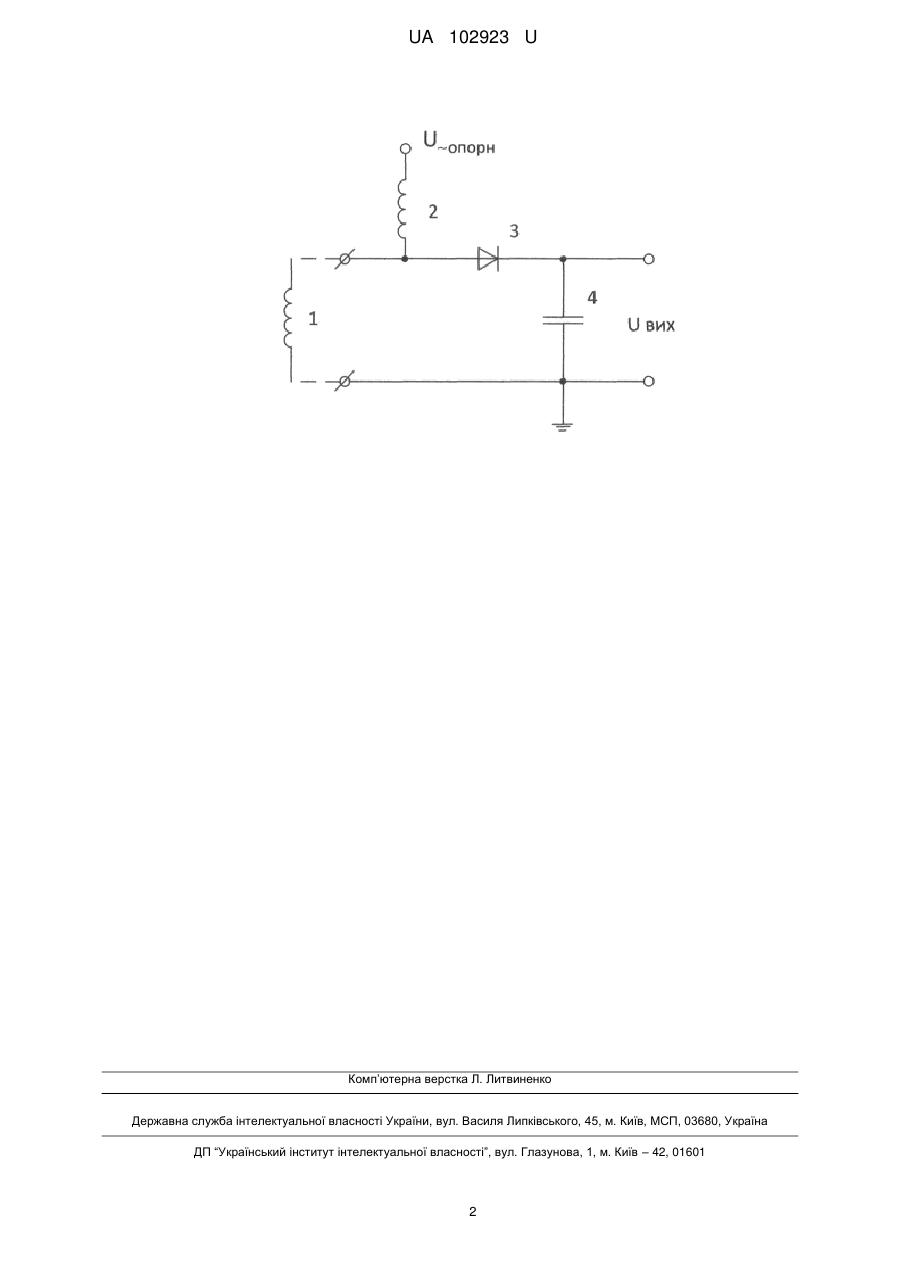

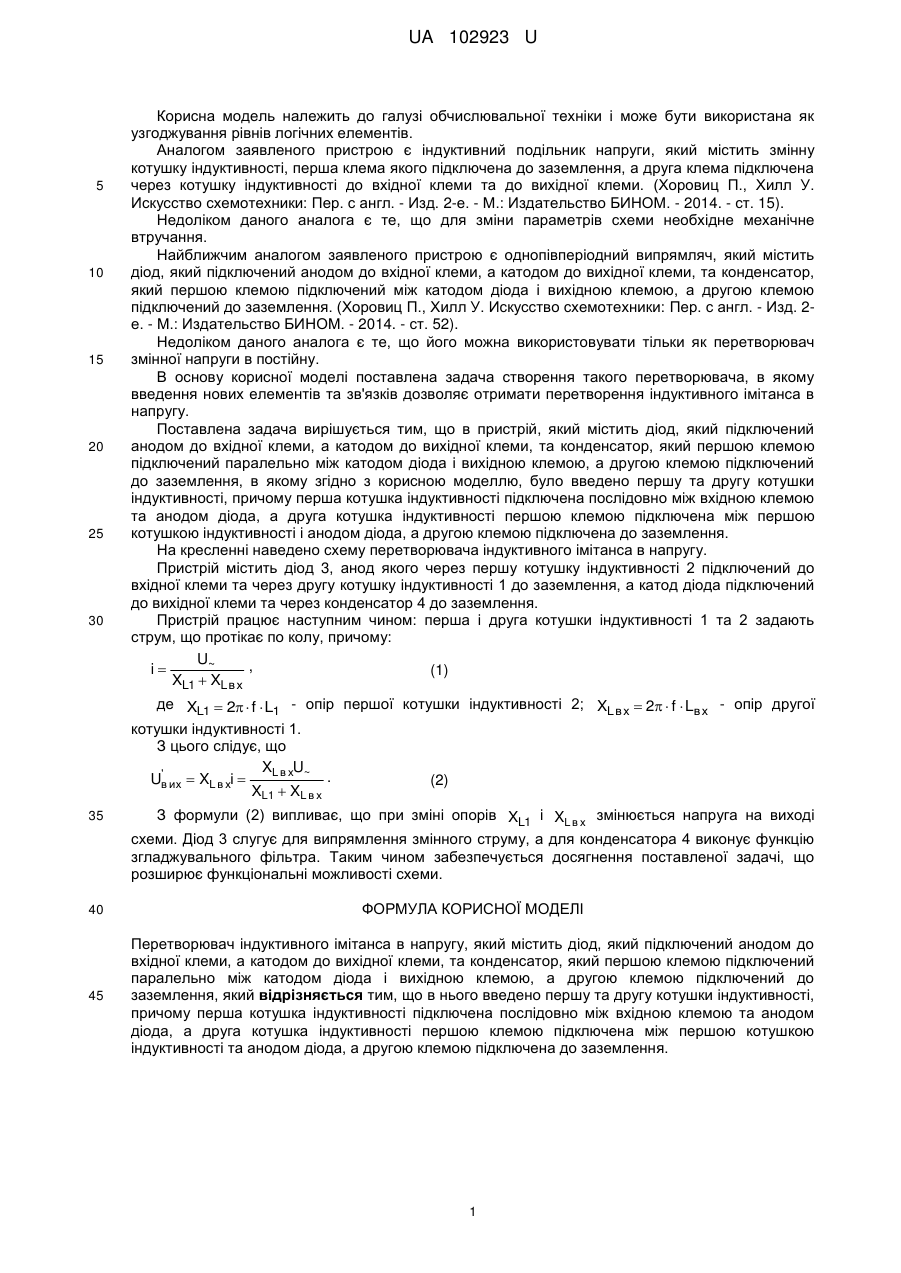

Реферат: Перетворювач індуктивного імітанса в напругу містить діод, який підключений анодом до вхідної клеми, а катодом до вихідної клеми, та конденсатор, який першою клемою підключений паралельно між катодом діода і вихідною клемою, а другою клемою підключений до заземлення. Також в нього введено першу та другу котушки індуктивності, причому перша котушка індуктивності підключена послідовно між вхідною клемою та анодом діода, а друга котушка індуктивності першою клемою підключена між першою котушкою індуктивності та анодом діода, а другою клемою підключена до заземлення. UA 102923 U (54) ПЕРЕТВОРЮВАЧ ІНДУКТИВНОГО ІМІТАНСА В НАПРУГУ UA 102923 U UA 102923 U 5 10 15 20 25 30 Корисна модель належить до галузі обчислювальної техніки і може бути використана як узгоджування рівнів логічних елементів. Аналогом заявленого пристрою є індуктивний подільник напруги, який містить змінну котушку індуктивності, перша клема якого підключена до заземлення, а друга клема підключена через котушку індуктивності до вхідної клеми та до вихідної клеми. (Хоровиц П., Хилл У. Искусство схемотехники: Пер. с англ. - Изд. 2-е. - Μ.: Издательство БИНОМ. - 2014. - ст. 15). Недоліком даного аналога є те, що для зміни параметрів схеми необхідне механічне втручання. Найближчим аналогом заявленого пристрою є однопівперіодний випрямляч, який містить діод, який підключений анодом до вхідної клеми, а катодом до вихідної клеми, та конденсатор, який першою клемою підключений між катодом діода і вихідною клемою, а другою клемою підключений до заземлення. (Хоровиц П., Хилл У. Искусство схемотехники: Пер. с англ. - Изд. 2е. - Μ.: Издательство БИНОМ. - 2014. - ст. 52). Недоліком даного аналога є те, що його можна використовувати тільки як перетворювач змінної напруги в постійну. В основу корисної моделі поставлена задача створення такого перетворювача, в якому введення нових елементів та зв'язків дозволяє отримати перетворення індуктивного імітанса в напругу. Поставлена задача вирішується тим, що в пристрій, який містить діод, який підключений анодом до вхідної клеми, а катодом до вихідної клеми, та конденсатор, який першою клемою підключений паралельно між катодом діода і вихідною клемою, а другою клемою підключений до заземлення, в якому згідно з корисною моделлю, було введено першу та другу котушки індуктивності, причому перша котушка індуктивності підключена послідовно між вхідною клемою та анодом діода, а друга котушка індуктивності першою клемою підключена між першою котушкою індуктивності і анодом діода, а другою клемою підключена до заземлення. На кресленні наведено схему перетворювача індуктивного імітанса в напругу. Пристрій містить діод 3, анод якого через першу котушку індуктивності 2 підключений до вхідної клеми та через другу котушку індуктивності 1 до заземлення, а катод діода підключений до вихідної клеми та через конденсатор 4 до заземлення. Пристрій працює наступним чином: перша і друга котушки індуктивності 1 та 2 задають струм, що протікає по колу, причому: U~ , i (1) XL1  XL в х де XL1  2  f  L1 - опір першої котушки індуктивності 2; XL в х  2  f  Lв х - опір другої котушки індуктивності 1. З цього слідує, що XL в хU~ ' . Uв их  XL в хі  (2) XL1  XL в х 35 З формули (2) випливає, що при зміні опорів XL1 і XL в х змінюється напруга на виході схеми. Діод 3 слугує для випрямлення змінного струму, а для конденсатора 4 виконує функцію згладжувального фільтра. Таким чином забезпечується досягнення поставленої задачі, що розширює функціональні можливості схеми. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Перетворювач індуктивного імітанса в напругу, який містить діод, який підключений анодом до вхідної клеми, а катодом до вихідної клеми, та конденсатор, який першою клемою підключений паралельно між катодом діода і вихідною клемою, а другою клемою підключений до заземлення, який відрізняється тим, що в нього введено першу та другу котушки індуктивності, причому перша котушка індуктивності підключена послідовно між вхідною клемою та анодом діода, а друга котушка індуктивності першою клемою підключена між першою котушкою індуктивності та анодом діода, а другою клемою підключена до заземлення. 1 UA 102923 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
