Відцентрова фрикційна муфта

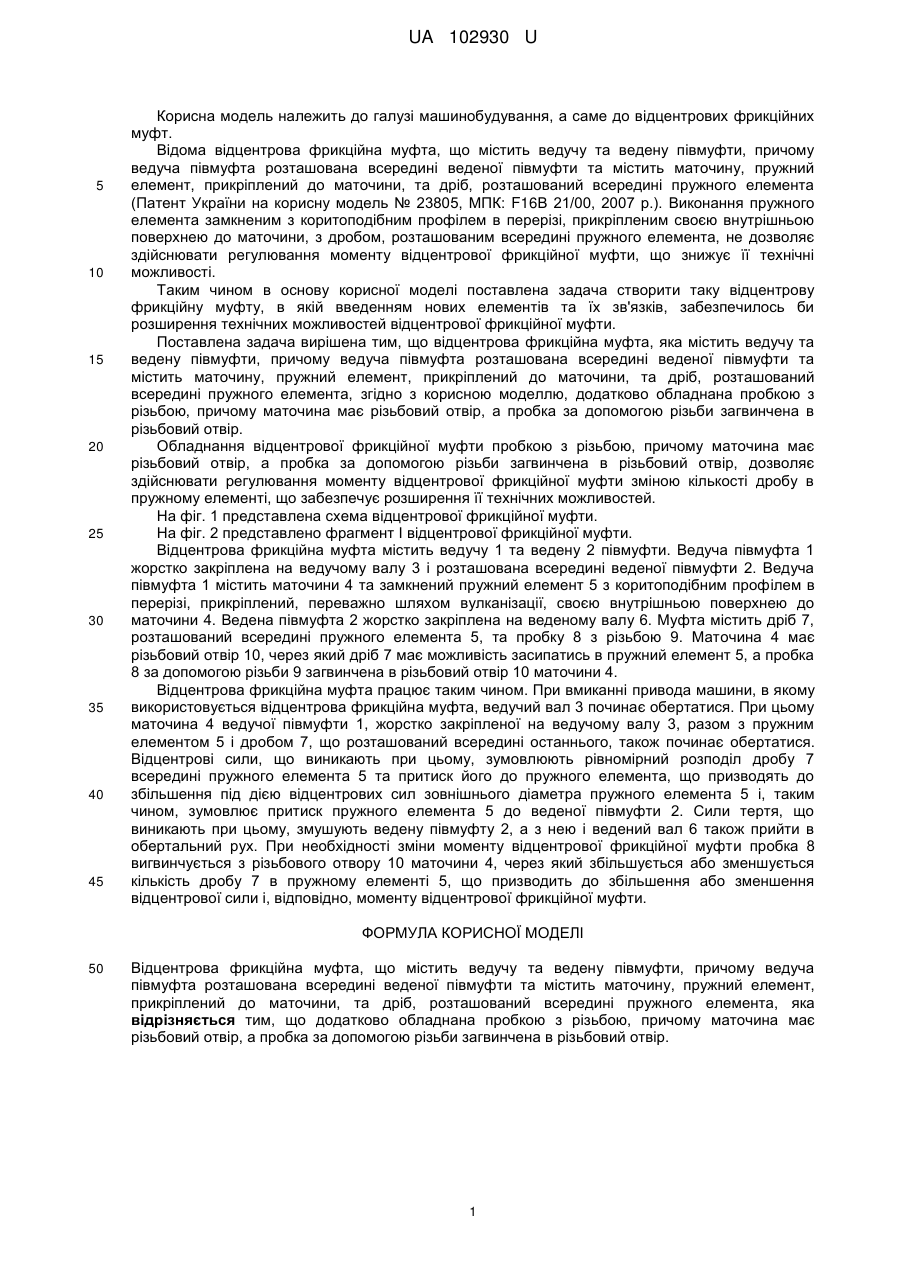

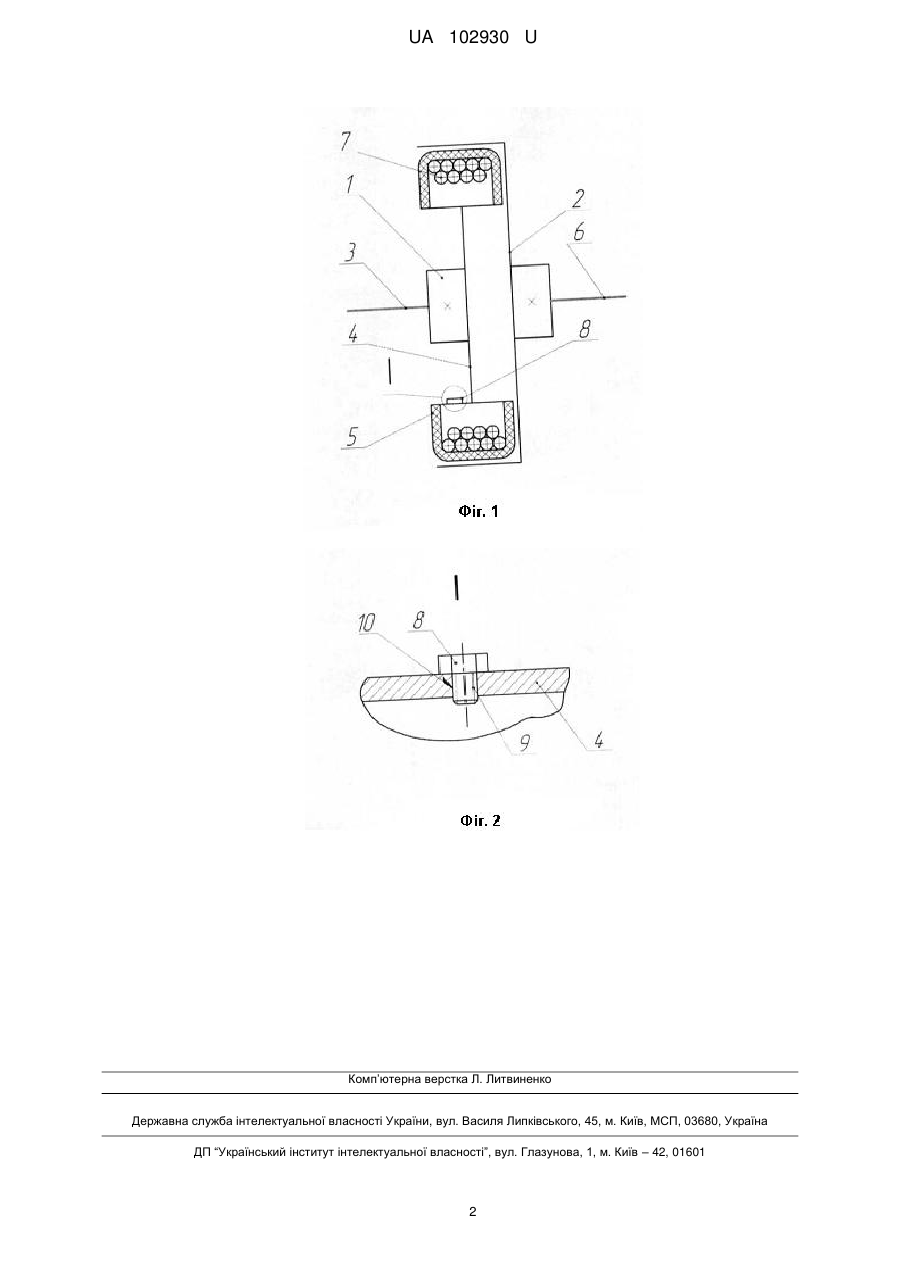

Реферат: Відцентрова фрикційна муфта містить ведучу та ведену півмуфти, причому ведуча півмуфта розташована всередині веденої півмуфти та містить маточину, пружний елемент, прикріплений до маточини, та дріб, розташований всередині пружного елемента. Додатково обладнана пробкою з різьбою. Маточина має різьбовий отвір. Пробка за допомогою різьби загвинчена в різьбовий отвір. UA 102930 U (54) ВІДЦЕНТРОВА ФРИКЦІЙНА МУФТА UA 102930 U UA 102930 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі машинобудування, а саме до відцентрових фрикційних муфт. Відома відцентрова фрикційна муфта, що містить ведучу та ведену півмуфти, причому ведуча півмуфта розташована всередині веденої півмуфти та містить маточину, пружний елемент, прикріплений до маточини, та дріб, розташований всередині пружного елемента (Патент України на корисну модель № 23805, МПК: F16В 21/00, 2007 р.). Виконання пружного елемента замкненим з коритоподібним профілем в перерізі, прикріпленим своєю внутрішньою поверхнею до маточини, з дробом, розташованим всередині пружного елемента, не дозволяє здійснювати регулювання моменту відцентрової фрикційної муфти, що знижує її технічні можливості. Таким чином в основу корисної моделі поставлена задача створити таку відцентрову фрикційну муфту, в якій введенням нових елементів та їх зв'язків, забезпечилось би розширення технічних можливостей відцентрової фрикційної муфти. Поставлена задача вирішена тим, що відцентрова фрикційна муфта, яка містить ведучу та ведену півмуфти, причому ведуча півмуфта розташована всередині веденої півмуфти та містить маточину, пружний елемент, прикріплений до маточини, та дріб, розташований всередині пружного елемента, згідно з корисною моделлю, додатково обладнана пробкою з різьбою, причому маточина має різьбовий отвір, а пробка за допомогою різьби загвинчена в різьбовий отвір. Обладнання відцентрової фрикційної муфти пробкою з різьбою, причому маточина має різьбовий отвір, а пробка за допомогою різьби загвинчена в різьбовий отвір, дозволяє здійснювати регулювання моменту відцентрової фрикційної муфти зміною кількості дробу в пружному елементі, що забезпечує розширення її технічних можливостей. На фіг. 1 представлена схема відцентрової фрикційної муфти. На фіг. 2 представлено фрагмент І відцентрової фрикційної муфти. Відцентрова фрикційна муфта містить ведучу 1 та ведену 2 півмуфти. Ведуча півмуфта 1 жорстко закріплена на ведучому валу 3 і розташована всередині веденої півмуфти 2. Ведуча півмуфта 1 містить маточини 4 та замкнений пружний елемент 5 з коритоподібним профілем в перерізі, прикріплений, переважно шляхом вулканізації, своєю внутрішньою поверхнею до маточини 4. Ведена півмуфта 2 жорстко закріплена на веденому валу 6. Муфта містить дріб 7, розташований всередині пружного елемента 5, та пробку 8 з різьбою 9. Маточина 4 має різьбовий отвір 10, через який дріб 7 має можливість засипатись в пружний елемент 5, а пробка 8 за допомогою різьби 9 загвинчена в різьбовий отвір 10 маточини 4. Відцентрова фрикційна муфта працює таким чином. При вмиканні привода машини, в якому використовується відцентрова фрикційна муфта, ведучий вал 3 починає обертатися. При цьому маточина 4 ведучої півмуфти 1, жорстко закріпленої на ведучому валу 3, разом з пружним елементом 5 і дробом 7, що розташований всередині останнього, також починає обертатися. Відцентрові сили, що виникають при цьому, зумовлюють рівномірний розподіл дробу 7 всередині пружного елемента 5 та притиск його до пружного елемента, що призводять до збільшення під дією відцентрових сил зовнішнього діаметра пружного елемента 5 і, таким чином, зумовлює притиск пружного елемента 5 до веденої півмуфти 2. Сили тертя, що виникають при цьому, змушують ведену півмуфту 2, а з нею і ведений вал 6 також прийти в обертальний рух. При необхідності зміни моменту відцентрової фрикційної муфти пробка 8 вигвинчується з різьбового отвору 10 маточини 4, через який збільшується або зменшується кількість дробу 7 в пружному елементі 5, що призводить до збільшення або зменшення відцентрової сили і, відповідно, моменту відцентрової фрикційної муфти. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Відцентрова фрикційна муфта, що містить ведучу та ведену півмуфти, причому ведуча півмуфта розташована всередині веденої півмуфти та містить маточину, пружний елемент, прикріплений до маточини, та дріб, розташований всередині пружного елемента, яка відрізняється тим, що додатково обладнана пробкою з різьбою, причому маточина має різьбовий отвір, а пробка за допомогою різьбизагвинчена в різьбовий отвір. 1 UA 102930 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
