Відцентрова фрикційна муфта
Номер патенту: 102934
Опубліковано: 25.11.2015
Автори: Піпа Борис Федорович, Коньков Георгій Ігорович, Ковальов Юрій Адиславович, Музичишин Сергій Володимирович
Формула / Реферат
Відцентрова фрикційна муфта, що містить ведучу півмуфту, ведену півмуфту та відцентрові елементи, розташовані між півмуфтами, причому ведуча півмуфта встановлена всередині веденої півмуфти з зазором, яка відрізняється тим, що як відцентрові елементи вибрані пружні елементи, переважно відрізки прогумованих тканих пасів, причому ведуча півмуфта містить радіальні пази, в яких розташовані та жорстко з'єднані з нею одні кінці пружних елементів, а вільні кінці пружних елементів розташовані в зазорі між ведучою та веденою півмуфтами.
Текст

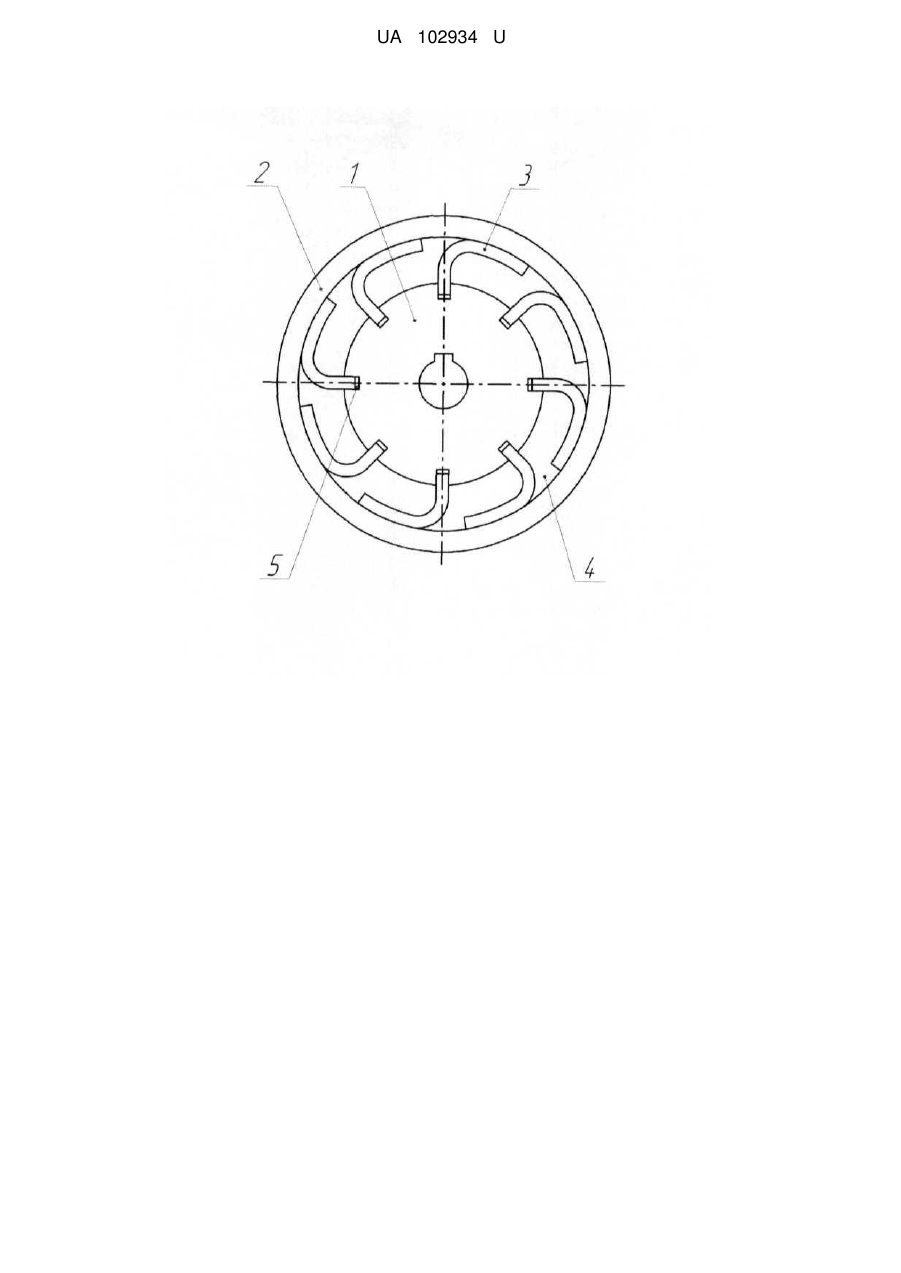

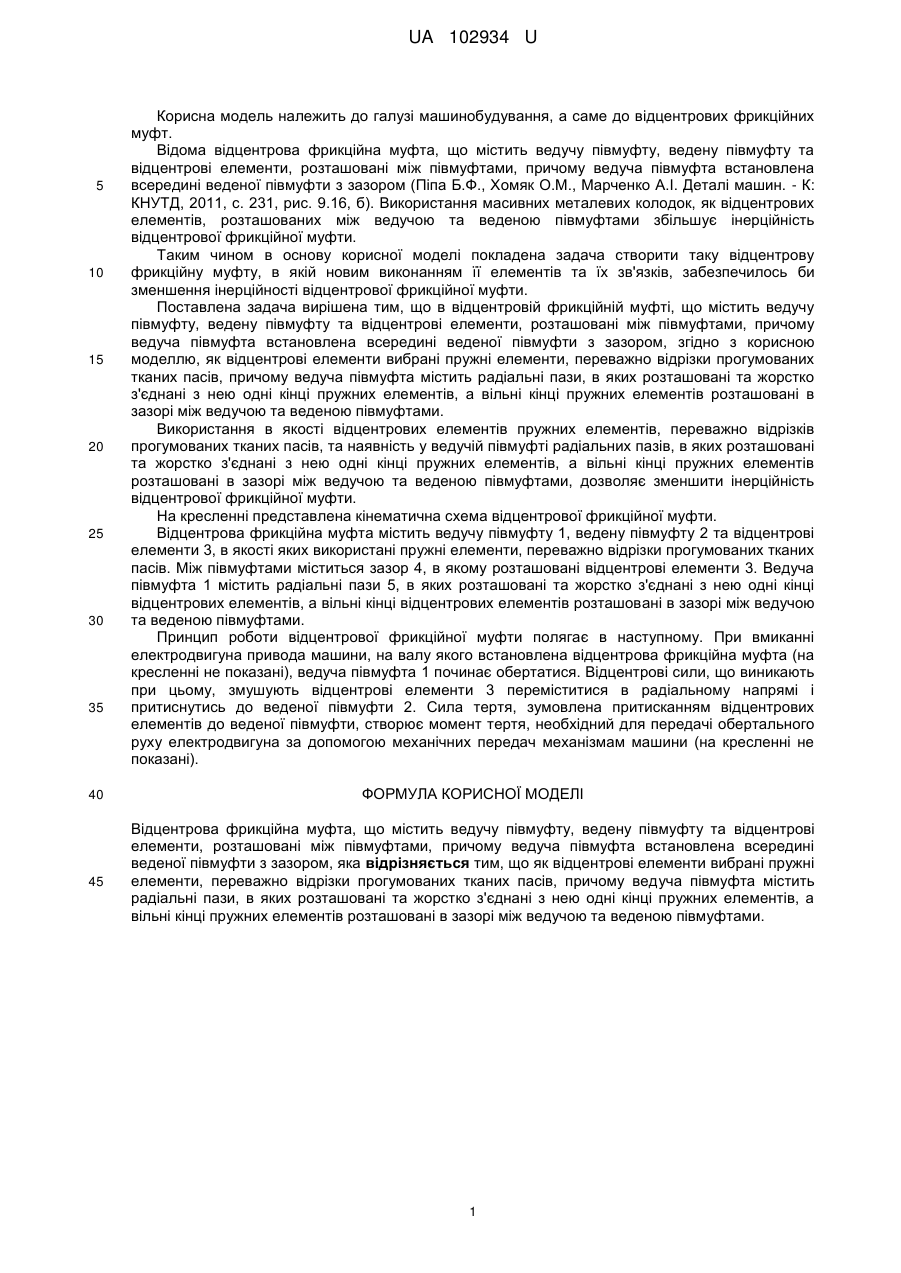

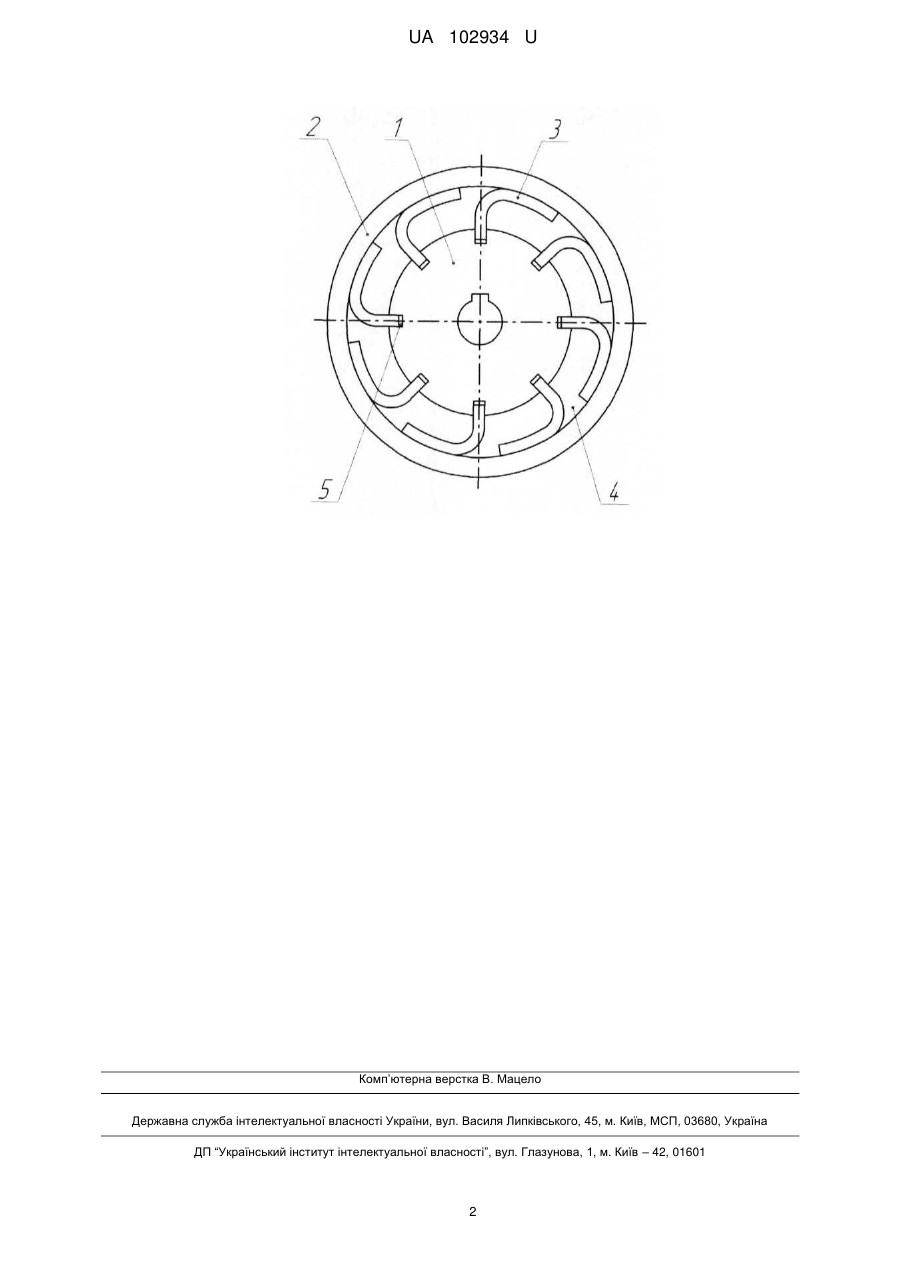

Реферат: Відцентрова фрикційна муфта містить ведучу півмуфту, ведену півмуфту та відцентрові елементи, розташовані між півмуфтами, причому ведуча півмуфта встановлена всередині веденої півмуфти з зазором. Як відцентрові елементи вибрані пружні елементи, переважно відрізки прогумованих тканих пасів. Ведуча півмуфта містить радіальні пази, в яких розташовані та жорстко з'єднані з нею одні кінці пружних елементів. Вільні кінці пружних елементів розташовані в зазорі між ведучою та веденою півмуфтами. UA 102934 U (54) ВІДЦЕНТРОВА ФРИКЦІЙНА МУФТА UA 102934 U UA 102934 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі машинобудування, а саме до відцентрових фрикційних муфт. Відома відцентрова фрикційна муфта, що містить ведучу півмуфту, ведену півмуфту та відцентрові елементи, розташовані між півмуфтами, причому ведуча півмуфта встановлена всередині веденої півмуфти з зазором (Піпа Б.Ф., Хомяк О.Μ., Марченко A.I. Деталі машин. - К: КНУТД, 2011, с. 231, рис. 9.16, б). Використання масивних металевих колодок, як відцентрових елементів, розташованих між ведучою та веденою півмуфтами збільшує інерційність відцентрової фрикційної муфти. Таким чином в основу корисної моделі покладена задача створити таку відцентрову фрикційну муфту, в якій новим виконанням її елементів та їх зв'язків, забезпечилось би зменшення інерційності відцентрової фрикційної муфти. Поставлена задача вирішена тим, що в відцентровій фрикційній муфті, що містить ведучу півмуфту, ведену півмуфту та відцентрові елементи, розташовані між півмуфтами, причому ведуча півмуфта встановлена всередині веденої півмуфти з зазором, згідно з корисною моделлю, як відцентрові елементи вибрані пружні елементи, переважно відрізки прогумованих тканих пасів, причому ведуча півмуфта містить радіальні пази, в яких розташовані та жорстко з'єднані з нею одні кінці пружних елементів, а вільні кінці пружних елементів розташовані в зазорі між ведучою та веденою півмуфтами. Використання в якості відцентрових елементів пружних елементів, переважно відрізків прогумованих тканих пасів, та наявність у ведучій півмуфті радіальних пазів, в яких розташовані та жорстко з'єднані з нею одні кінці пружних елементів, а вільні кінці пружних елементів розташовані в зазорі між ведучою та веденою півмуфтами, дозволяє зменшити інерційність відцентрової фрикційної муфти. На кресленні представлена кінематична схема відцентрової фрикційної муфти. Відцентрова фрикційна муфта містить ведучу півмуфту 1, ведену півмуфту 2 та відцентрові елементи 3, в якості яких використані пружні елементи, переважно відрізки прогумованих тканих пасів. Між півмуфтами міститься зазор 4, в якому розташовані відцентрові елементи 3. Ведуча півмуфта 1 містить радіальні пази 5, в яких розташовані та жорстко з'єднані з нею одні кінці відцентрових елементів, а вільні кінці відцентрових елементів розташовані в зазорі між ведучою та веденою півмуфтами. Принцип роботи відцентрової фрикційної муфти полягає в наступному. При вмиканні електродвигуна привода машини, на валу якого встановлена відцентрова фрикційна муфта (на кресленні не показані), ведуча півмуфта 1 починає обертатися. Відцентрові сили, що виникають при цьому, змушують відцентрові елементи 3 переміститися в радіальному напрямі і притиснутись до веденої півмуфти 2. Сила тертя, зумовлена притисканням відцентрових елементів до веденої півмуфти, створює момент тертя, необхідний для передачі обертального руху електродвигуна за допомогою механічних передач механізмам машини (на кресленні не показані). ФОРМУЛА КОРИСНОЇ МОДЕЛІ Відцентрова фрикційна муфта, що містить ведучу півмуфту, ведену півмуфту та відцентрові елементи, розташовані між півмуфтами, причому ведуча півмуфта встановлена всередині веденої півмуфти з зазором, яка відрізняється тим, що як відцентрові елементи вибрані пружні елементи, переважно відрізки прогумованих тканих пасів, причому ведуча півмуфта містить радіальні пази, в яких розташовані та жорстко з'єднані з нею одні кінці пружних елементів, а вільні кінці пружних елементів розташовані в зазорі між ведучою та веденою півмуфтами. 1 UA 102934 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Назва патенту англійськоюCentrifugal friction coupling
Автори англійськоюKonkov Heorhii Ihorovych, Pipa Borys Fedorovych, Muzychyshyn Serhii Volodymyrovych, Kovaliov Yurii Adyslavovych
Назва патенту російськоюЦентробежная фрикционная муфта
Автори російськоюКоньков Георгий Игоревич, Пипа Борис Федорович, Музычишин Сергей Владимирович, Ковалёв Юрий Адиславович
МПК / Мітки
МПК: F16B 21/00
Мітки: відцентрова, фрикційна, муфта
