Муфта пружно-відцентрова
Номер патенту: 59233
Опубліковано: 10.05.2011
Автори: Стрілець Володимир Миколайович, Федорук Віктор Анатолійович, Стрілець Олег Романович
Формула / Реферат
Муфта пружно-відцентрова, що містить ведучу півмуфту, виконану з поздовжніми пазами, дотичними до її зовнішнього діаметра, та розміщеними і закріпленими у них пружними криволінійними елементами з зовнішніми плоскими поверхнями тертя, а у веденій півмуфті у вигляді барабана, на внутрішній поверхні, вздовж осі обертання, виконані колові радіальні западини, яка відрізняється тим, що ведуча півмуфта виконана з поздовжніми пазами, дотичними до її зовнішнього діаметра, та розміщеними і закріпленими у них пружними криволінійними елементами з поздовжніми виступами та западинами на зовнішній плоскій поверхні тертя, наприклад, у вигляді трапецієвидних профілів, а у веденій півмуфті у вигляді барабана, на внутрішній поверхні якого виконані ідентичні колові виступи і западини, як на зовнішній плоскій поверхні тертя пружних криволінійних елементів так, що при відцентровому відхиленні пружних криволінійних елементів, їх виступи розміщаються в западинах веденої півмуфти, а виступи веденої півмуфти розміщаються в западинах пружних криволінійних елементів.
Текст

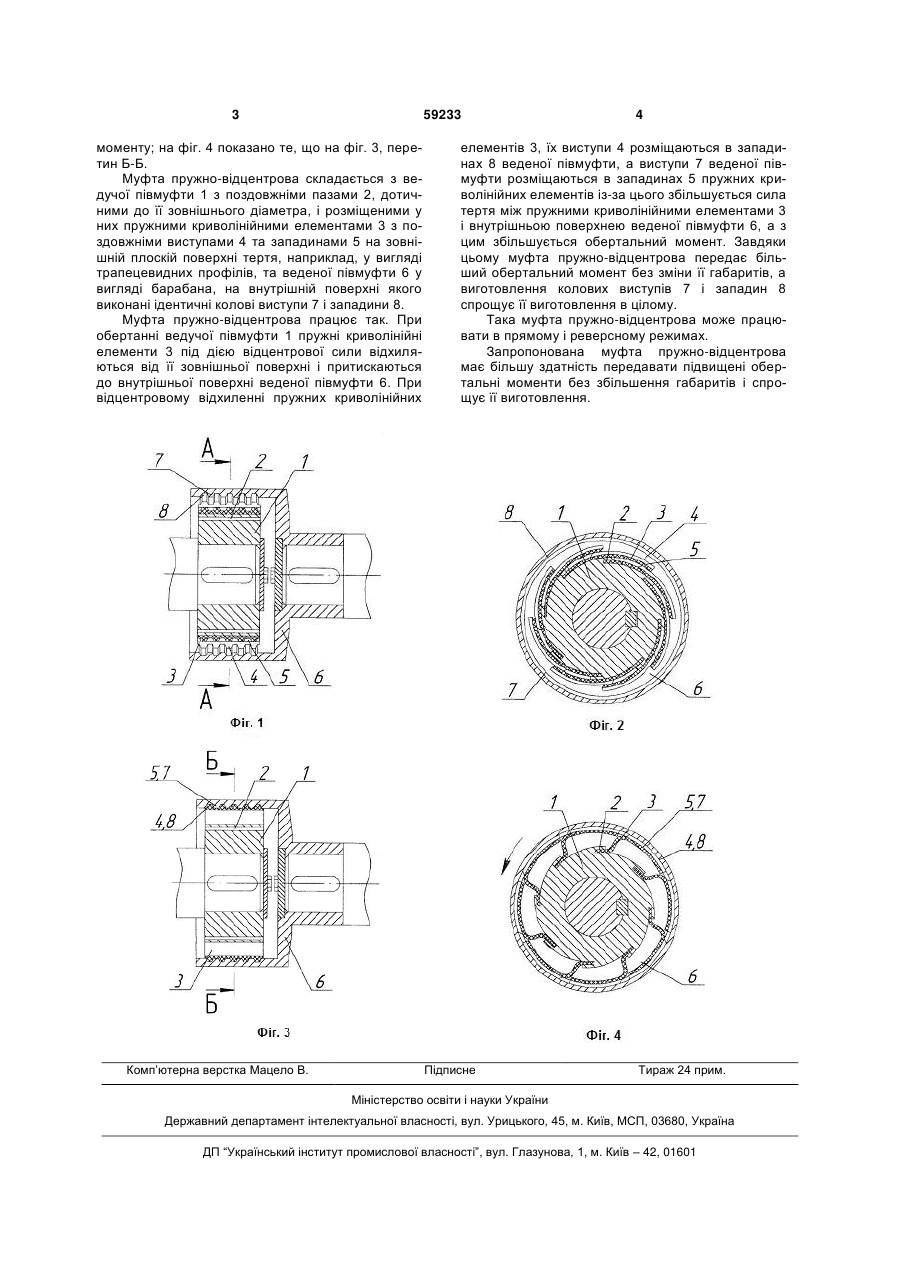

Муфта пружно-відцентрова, що містить ведучу півмуфту, виконану з поздовжніми пазами, дотичними до її зовнішнього діаметра, та розміщеними і закріпленими у них пружними криволінійними елементами з зовнішніми плоскими поверхнями тертя, а у веденій півмуфті у вигляді барабана, на внутрішній поверхні, вздовж осі 3 59233 моменту; на фіг. 4 показано те, що на фіг. 3, перетин Б-Б. Муфта пружно-відцентрова складається з ведучої півмуфти 1 з поздовжніми пазами 2, дотичними до її зовнішнього діаметра, і розміщеними у них пружними криволінійними елементами 3 з поздовжніми виступами 4 та западинами 5 на зовнішній плоскій поверхні тертя, наприклад, у вигляді трапецевидних профілів, та веденої півмуфти 6 у вигляді барабана, на внутрішній поверхні якого виконані ідентичні колові виступи 7 і западини 8. Муфта пружно-відцентрова працює так. При обертанні ведучої півмуфти 1 пружні криволінійні елементи 3 під дією відцентрової сили відхиляються від її зовнішньої поверхні і притискаються до внутрішньої поверхні веденої півмуфти 6. При відцентровому відхиленні пружних криволінійних Комп’ютерна верстка Мацело В. 4 елементів 3, їх виступи 4 розміщаються в западинах 8 веденої півмуфти, а виступи 7 веденої півмуфти розміщаються в западинах 5 пружних криволінійних елементів із-за цього збільшується сила тертя між пружними криволінійними елементами 3 і внутрішньою поверхнею веденої півмуфти 6, а з цим збільшується обертальний момент. Завдяки цьому муфта пружно-відцентрова передає більший обертальний момент без зміни її габаритів, а виготовлення колових виступів 7 і западин 8 спрощує її виготовлення в цілому. Така муфта пружно-відцентрова може працювати в прямому і реверсному режимах. Запропонована муфта пружно-відцентрова має більшу здатність передавати підвищені обертальні моменти без збільшення габаритів і спрощує її виготовлення. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElastic-centrifugal clutch
Автори англійськоюStrilets Oleh Romanovych, Fedoruk Viktor Anatoliiovych, Strilets Volodymyr Mykolaiovych
Назва патенту російськоюМуфта упруго-центробежная
Автори російськоюСтрилец Олег Романович, Федорук Виктор Анатольевич, Стрилец Владимир Николаевич
МПК / Мітки
МПК: F16D 3/12, F16D 43/00
Мітки: пружно-відцентрова, муфта
