Спосіб санації та термореновації трубопроводів теплових мереж

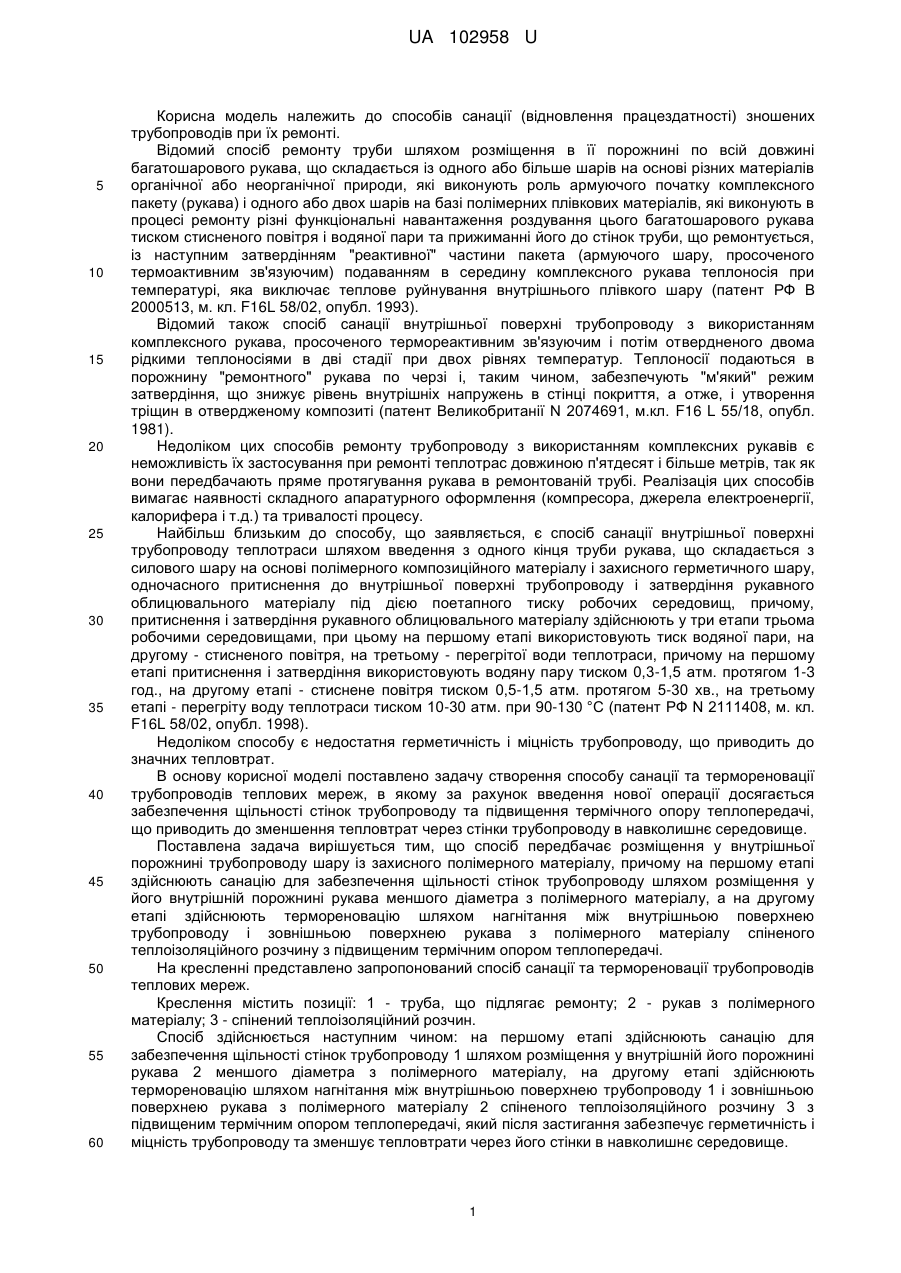

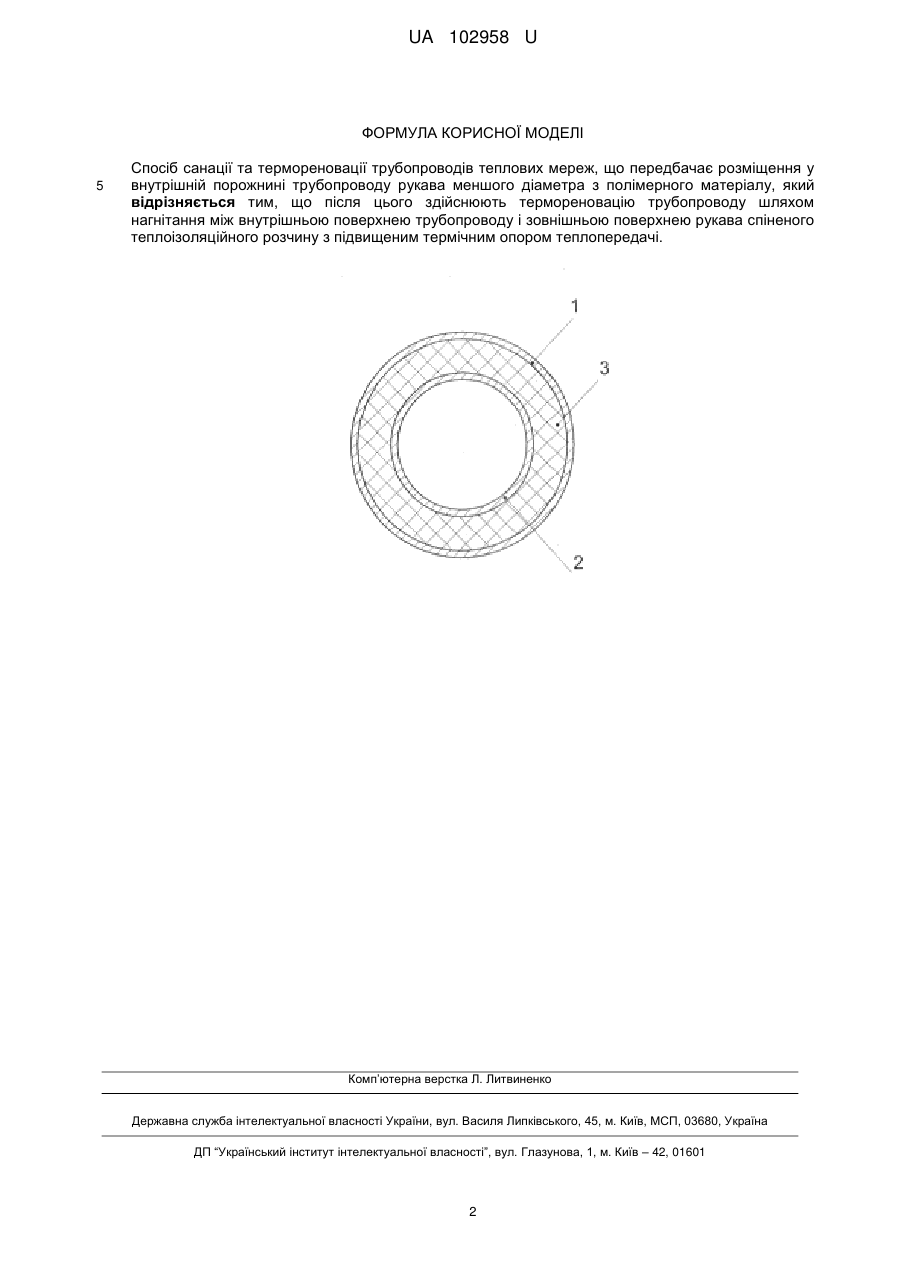

Реферат: UA 102958 U UA 102958 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до способів санації (відновлення працездатності) зношених трубопроводів при їх ремонті. Відомий спосіб ремонту труби шляхом розміщення в її порожнині по всій довжині багатошарового рукава, що складається із одного або більше шарів на основі різних матеріалів органічної або неорганічної природи, які виконують роль армуючого початку комплексного пакету (рукава) і одного або двох шарів на базі полімерних плівкових матеріалів, які виконують в процесі ремонту різні функціональні навантаження роздування цього багатошарового рукава тиском стисненого повітря і водяної пари та прижиманні його до стінок труби, що ремонтується, із наступним затвердінням "реактивної" частини пакета (армуючого шару, просоченого термоактивним зв'язуючим) подаванням в середину комплексного рукава теплоносія при температурі, яка виключає теплове руйнування внутрішнього плівкого шару (патент РФ В 2000513, м. кл. F16L 58/02, опубл. 1993). Відомий також спосіб санації внутрішньої поверхні трубопроводу з використанням комплексного рукава, просоченого термореактивним зв'язуючим і потім отвердненого двома рідкими теплоносіями в дві стадії при двох рівнях температур. Теплоносії подаються в порожнину "ремонтного" рукава по черзі і, таким чином, забезпечують "м'який" режим затвердіння, що знижує рівень внутрішніх напружень в стінці покриття, а отже, і утворення тріщин в отвердженому композиті (патент Великобританії N 2074691, м.кл. F16 L 55/18, опубл. 1981). Недоліком цих способів ремонту трубопроводу з використанням комплексних рукавів є неможливість їх застосування при ремонті теплотрас довжиною п'ятдесят і більше метрів, так як вони передбачають пряме протягування рукава в ремонтованій трубі. Реалізація цих способів вимагає наявності складного апаратурного оформлення (компресора, джерела електроенергії, калорифера і т.д.) та тривалості процесу. Найбільш близьким до способу, що заявляється, є спосіб санації внутрішньої поверхні трубопроводу теплотраси шляхом введення з одного кінця труби рукава, що складається з силового шару на основі полімерного композиційного матеріалу і захисного герметичного шару, одночасного притиснення до внутрішньої поверхні трубопроводу і затвердіння рукавного облицювального матеріалу під дією поетапного тиску робочих середовищ, причому, притиснення і затвердіння рукавного облицювального матеріалу здійснюють у три етапи трьома робочими середовищами, при цьому на першому етапі використовують тиск водяної пари, на другому - стисненого повітря, на третьому - перегрітої води теплотраси, причому на першому етапі притиснення і затвердіння використовують водяну пару тиском 0,3-1,5 атм. протягом 1-3 год., на другому етапі - стиснене повітря тиском 0,5-1,5 атм. протягом 5-30 хв., на третьому етапі - перегріту воду теплотраси тиском 10-30 атм. при 90-130 °C (патент РФ N 2111408, м. кл. F16L 58/02, опубл. 1998). Недоліком способу є недостатня герметичність і міцність трубопроводу, що приводить до значних тепловтрат. В основу корисної моделі поставлено задачу створення способу санації та термореновації трубопроводів теплових мереж, в якому за рахунок введення нової операції досягається забезпечення щільності стінок трубопроводу та підвищення термічного опору теплопередачі, що приводить до зменшення тепловтрат через стінки трубопроводу в навколишнє середовище. Поставлена задача вирішується тим, що спосіб передбачає розміщення у внутрішньої порожнині трубопроводу шару із захисного полімерного матеріалу, причому на першому етапі здійснюють санацію для забезпечення щільності стінок трубопроводу шляхом розміщення у його внутрішній порожнині рукава меншого діаметра з полімерного матеріалу, а на другому етапі здійснюють термореновацію шляхом нагнітання між внутрішньою поверхнею трубопроводу і зовнішньою поверхнею рукава з полімерного матеріалу спіненого теплоізоляційного розчину з підвищеним термічним опором теплопередачі. На кресленні представлено запропонований спосіб санації та термореновації трубопроводів теплових мереж. Креслення містить позиції: 1 - труба, що підлягає ремонту; 2 - рукав з полімерного матеріалу; 3 - спінений теплоізоляційний розчин. Спосіб здійснюється наступним чином: на першому етапі здійснюють санацію для забезпечення щільності стінок трубопроводу 1 шляхом розміщення у внутрішній його порожнині рукава 2 меншого діаметра з полімерного матеріалу, на другому етапі здійснюють термореновацію шляхом нагнітання між внутрішньою поверхнею трубопроводу 1 і зовнішньою поверхнею рукава з полімерного матеріалу 2 спіненого теплоізоляційного розчину 3 з підвищеним термічним опором теплопередачі, який після застигання забезпечує герметичність і міцність трубопроводу та зменшує тепловтрати через його стінки в навколишнє середовище. 1 UA 102958 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб санації та термореновації трубопроводів теплових мереж, що передбачає розміщення у внутрішній порожнині трубопроводу рукава меншого діаметра з полімерного матеріалу, який відрізняється тим, що після цього здійснюють термореновацію трубопроводу шляхом нагнітання між внутрішньою поверхнею трубопроводу і зовнішньою поверхнею рукава спіненого теплоізоляційного розчину з підвищеним термічним опором теплопередачі. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
