Спосіб генерації теплової енергії

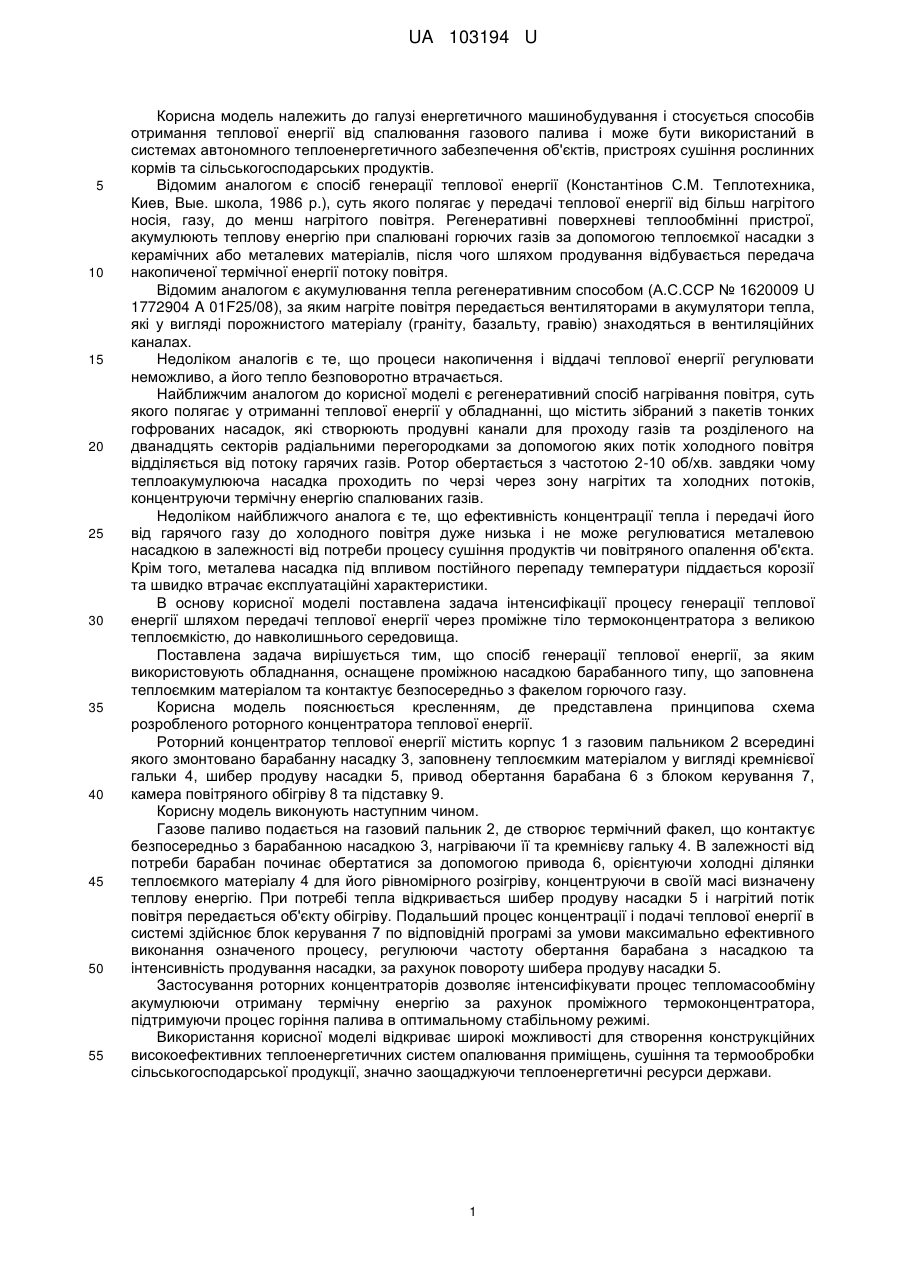

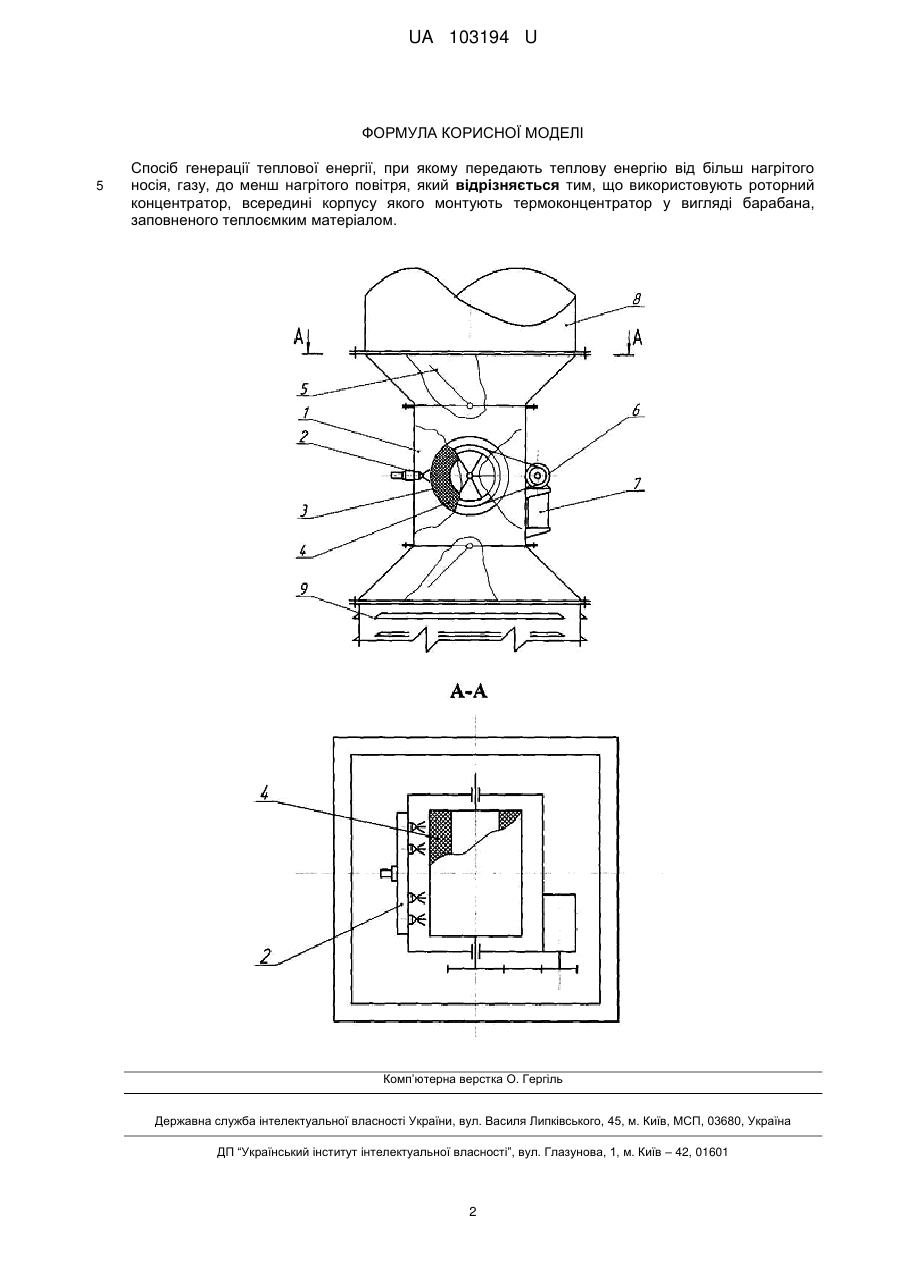

Реферат: Спосіб генерації теплової енергії, при якому передають теплову енергію від більш нагрітого носія, газу, до менш нагрітого повітря. Використовують роторний концентратор, всередині корпусу якого монтують термоконцентратор у вигляді барабана, заповненого теплоємким матеріалом. UA 103194 U (54) СПОСІБ ГЕНЕРАЦІЇ ТЕПЛОВОЇ ЕНЕРГІЇ UA 103194 U UA 103194 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі енергетичного машинобудування і стосується способів отримання теплової енергії від спалювання газового палива і може бути використаний в системах автономного теплоенергетичного забезпечення об'єктів, пристроях сушіння рослинних кормів та сільськогосподарських продуктів. Відомим аналогом є спосіб генерації теплової енергії (Константінов С.М. Теплотехника, Киев, Вые. школа, 1986 р.), суть якого полягає у передачі теплової енергії від більш нагрітого носія, газу, до менш нагрітого повітря. Регенеративні поверхневі теплообмінні пристрої, акумулюють теплову енергію при спалювані горючих газів за допомогою теплоємкої насадки з керамічних або металевих матеріалів, після чого шляхом продування відбувається передача накопиченої термічної енергії потоку повітря. Відомим аналогом є акумулювання тепла регенеративним способом (А.С.ССР № 1620009 U 1772904 A 01F25/08), за яким нагріте повітря передається вентиляторами в акумулятори тепла, які у вигляді порожнистого матеріалу (граніту, базальту, гравію) знаходяться в вентиляційних каналах. Недоліком аналогів є те, що процеси накопичення і віддачі теплової енергії регулювати неможливо, а його тепло безповоротно втрачається. Найближчим аналогом до корисної моделі є регенеративний спосіб нагрівання повітря, суть якого полягає у отриманні теплової енергії у обладнанні, що містить зібраний з пакетів тонких гофрованих насадок, які створюють продувні канали для проходу газів та розділеного на дванадцять секторів радіальними перегородками за допомогою яких потік холодного повітря відділяється від потоку гарячих газів. Ротор обертається з частотою 2-10 об/хв. завдяки чому теплоакумулююча насадка проходить по черзі через зону нагрітих та холодних потоків, концентруючи термічну енергію спалюваних газів. Недоліком найближчого аналога є те, що ефективність концентрації тепла і передачі його від гарячого газу до холодного повітря дуже низька і не може регулюватися металевою насадкою в залежності від потреби процесу сушіння продуктів чи повітряного опалення об'єкта. Крім того, металева насадка під впливом постійного перепаду температури піддається корозії та швидко втрачає експлуатаційні характеристики. В основу корисної моделі поставлена задача інтенсифікації процесу генерації теплової енергії шляхом передачі теплової енергії через проміжне тіло термоконцентратора з великою теплоємкістю, до навколишнього середовища. Поставлена задача вирішується тим, що спосіб генерації теплової енергії, за яким використовують обладнання, оснащене проміжною насадкою барабанного типу, що заповнена теплоємким матеріалом та контактує безпосередньо з факелом горючого газу. Корисна модель пояснюється кресленням, де представлена принципова схема розробленого роторного концентратора теплової енергії. Роторний концентратор теплової енергії містить корпус 1 з газовим пальником 2 всередині якого змонтовано барабанну насадку 3, заповнену теплоємким матеріалом у вигляді кремнієвої гальки 4, шибер продуву насадки 5, привод обертання барабана 6 з блоком керування 7, камера повітряного обігріву 8 та підставку 9. Корисну модель виконують наступним чином. Газове паливо подається на газовий пальник 2, де створює термічний факел, що контактує безпосередньо з барабанною насадкою 3, нагріваючи її та кремнієву гальку 4. В залежності від потреби барабан починає обертатися за допомогою привода 6, орієнтуючи холодні ділянки теплоємкого матеріалу 4 для його рівномірного розігріву, концентруючи в своїй масі визначену теплову енергію. При потребі тепла відкривається шибер продуву насадки 5 і нагрітий потік повітря передається об'єкту обігріву. Подальший процес концентрації і подачі теплової енергії в системі здійснює блок керування 7 по відповідній програмі за умови максимально ефективного виконання означеного процесу, регулюючи частоту обертання барабана з насадкою та інтенсивність продування насадки, за рахунок повороту шибера продуву насадки 5. Застосування роторних концентраторів дозволяє інтенсифікувати процес тепломасообміну акумулюючи отриману термічну енергію за рахунок проміжного термоконцентратора, підтримуючи процес горіння палива в оптимальному стабільному режимі. Використання корисної моделі відкриває широкі можливості для створення конструкційних високоефективних теплоенергетичних систем опалювання приміщень, сушіння та термообробки сільськогосподарської продукції, значно заощаджуючи теплоенергетичні ресурси держави. 1 UA 103194 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб генерації теплової енергії, при якому передають теплову енергію від більш нагрітого носія, газу, до менш нагрітого повітря, який відрізняється тим, що використовують роторний концентратор, всередині корпусу якого монтують термоконцентратор у вигляді барабана, заповненого теплоємким матеріалом. Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
