Спосіб сушіння сипких матеріалів

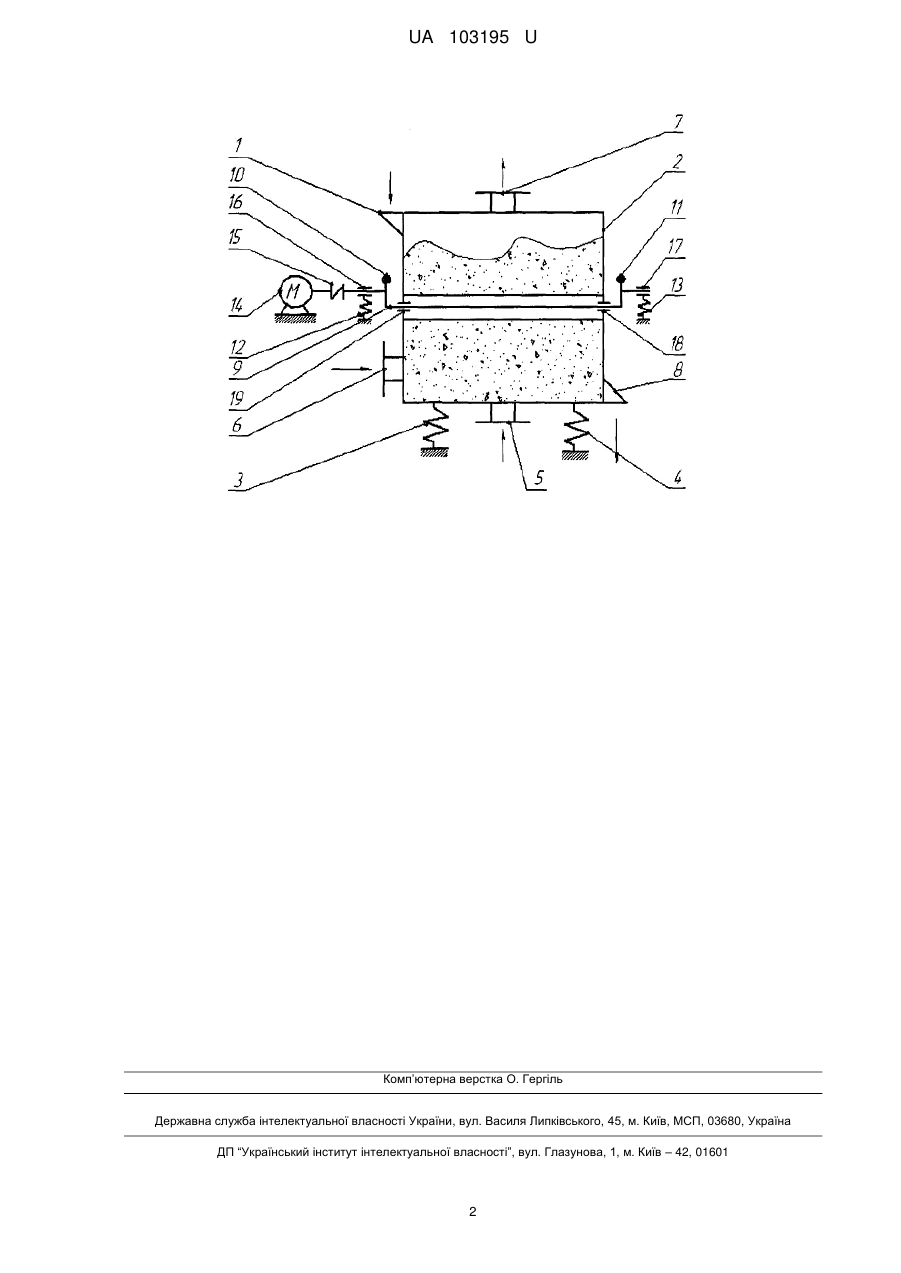

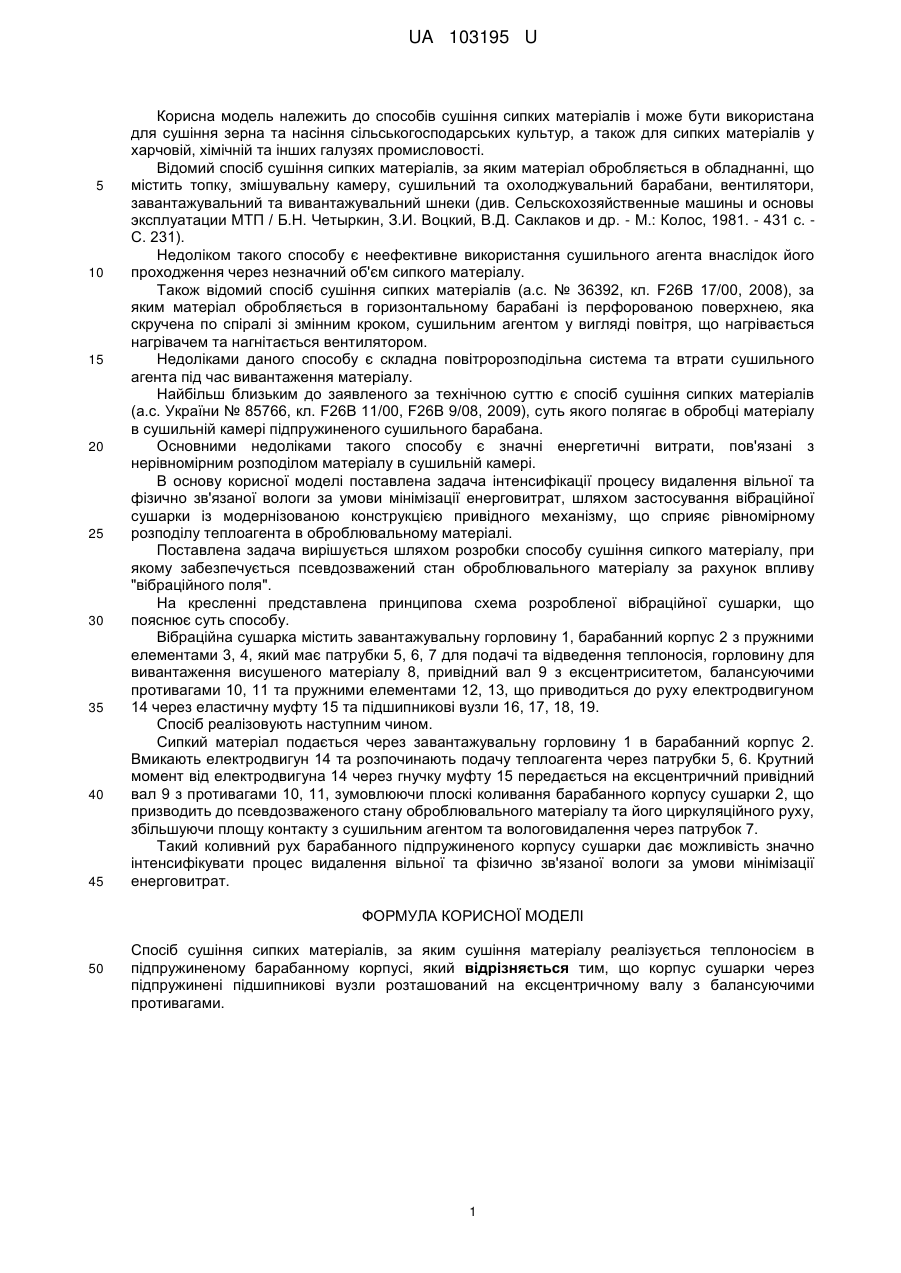

Реферат: Спосіб сушіння сипких матеріалів, за яким сушіння матеріалу реалізується теплоносієм в підпружиненому барабанному корпусі. При цьому корпус сушарки через підпружинені підшипникові вузли розташований на ексцентричному валу з балансуючими противагами. UA 103195 U (54) СПОСІБ СУШІННЯ СИПКИХ МАТЕРІАЛІВ UA 103195 U UA 103195 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до способів сушіння сипких матеріалів і може бути використана для сушіння зерна та насіння сільськогосподарських культур, а також для сипких матеріалів у харчовій, хімічній та інших галузях промисловості. Відомий спосіб сушіння сипких матеріалів, за яким матеріал обробляється в обладнанні, що містить топку, змішувальну камеру, сушильний та охолоджувальний барабани, вентилятори, завантажувальний та вивантажувальний шнеки (див. Сельскохозяйственные машины и основы эксплуатации МТП / Б.Н. Четыркин, З.И. Воцкий, В.Д. Саклаков и др. - М.: Колос, 1981. - 431 с. С. 231). Недоліком такого способу є неефективне використання сушильного агента внаслідок його проходження через незначний об'єм сипкого матеріалу. Також відомий спосіб сушіння сипких матеріалів (а.с. № 36392, кл. F26B 17/00, 2008), за яким матеріал обробляється в горизонтальному барабані із перфорованою поверхнею, яка скручена по спіралі зі змінним кроком, сушильним агентом у вигляді повітря, що нагрівається нагрівачем та нагнітається вентилятором. Недоліками даного способу є складна повітророзподільна система та втрати сушильного агента під час вивантаження матеріалу. Найбільш близьким до заявленого за технічною суттю є спосіб сушіння сипких матеріалів (а.с. України № 85766, кл. F26B 11/00, F26B 9/08, 2009), суть якого полягає в обробці матеріалу в сушильній камері підпружиненого сушильного барабана. Основними недоліками такого способу є значні енергетичні витрати, пов'язані з нерівномірним розподілом матеріалу в сушильній камері. В основу корисної моделі поставлена задача інтенсифікації процесу видалення вільної та фізично зв'язаної вологи за умови мінімізації енерговитрат, шляхом застосування вібраційної сушарки із модернізованою конструкцією привідного механізму, що сприяє рівномірному розподілу теплоагента в оброблювальному матеріалі. Поставлена задача вирішується шляхом розробки способу сушіння сипкого матеріалу, при якому забезпечується псевдозважений стан оброблювального матеріалу за рахунок впливу "вібраційного поля". На кресленні представлена принципова схема розробленої вібраційної сушарки, що пояснює суть способу. Вібраційна сушарка містить завантажувальну горловину 1, барабанний корпус 2 з пружними елементами 3, 4, який має патрубки 5, 6, 7 для подачі та відведення теплоносія, горловину для вивантаження висушеного матеріалу 8, привідний вал 9 з ексцентриситетом, балансуючими противагами 10, 11 та пружними елементами 12, 13, що приводиться до руху електродвигуном 14 через еластичну муфту 15 та підшипникові вузли 16, 17, 18, 19. Спосіб реалізовують наступним чином. Сипкий матеріал подається через завантажувальну горловину 1 в барабанний корпус 2. Вмикають електродвигун 14 та розпочинають подачу теплоагента через патрубки 5, 6. Крутний момент від електродвигуна 14 через гнучку муфту 15 передається на ексцентричний привідний вал 9 з противагами 10, 11, зумовлюючи плоскі коливання барабанного корпусу сушарки 2, що призводить до псевдозваженого стану оброблювального матеріалу та його циркуляційного руху, збільшуючи площу контакту з сушильним агентом та вологовидалення через патрубок 7. Такий коливний рух барабанного підпружиненого корпусу сушарки дає можливість значно інтенсифікувати процес видалення вільної та фізично зв'язаної вологи за умови мінімізації енерговитрат. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Спосіб сушіння сипких матеріалів, за яким сушіння матеріалу реалізується теплоносієм в підпружиненому барабанному корпусі, який відрізняється тим, що корпус сушарки через підпружинені підшипникові вузли розташований на ексцентричному валу з балансуючими противагами. 1 UA 103195 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
