Зонд для промивання порожнистих органів і введення лікарських засобів

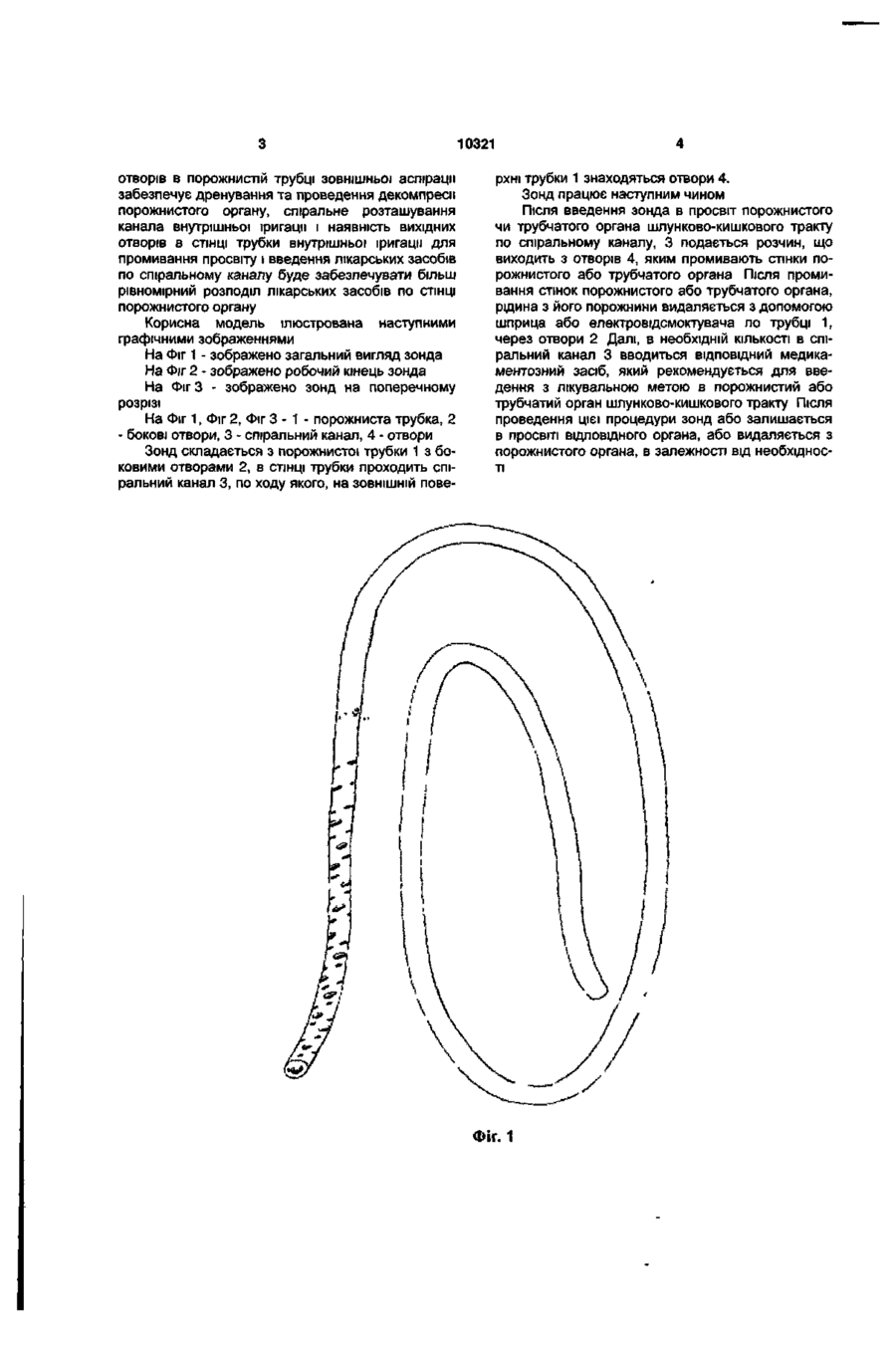

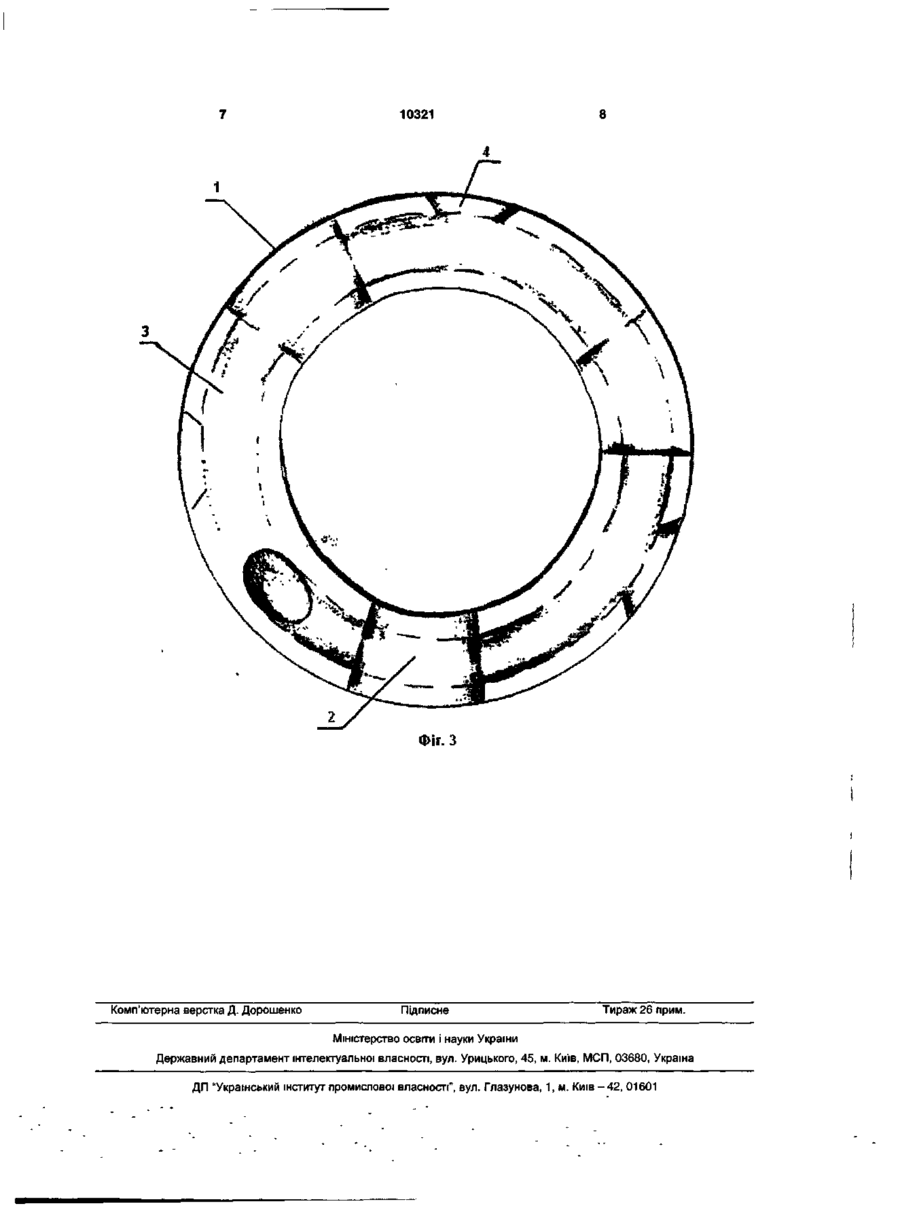

Зонд для промивання порожнистих органів і введення лікарських засобів, який складається з трубки зовнішньої аспірації та трубки внутрішньої іригації, який відрізняється тим, що на трубці зовнішньої аспірації виконано отвори, які сполучають її з зовнішнім середовищем, а в її стінці утворено канал внутрішньої іригації, який розташований спірально з отворами по зовнішній поверхні трубки, причому кінці трубки та каналу мають вихідні отвори. Корисна модель відноситься до медицини, а саме - до пристроїв для промивання порожнистих і трубчатих органів та введення лікарських засобів в їх просвіт і може бути використана в хірургії і гастроентерології для проведення промивання кишківника і шлунка та введення лікарських засобів в порожнисті органи шлунково-кишкового тракту. Як прототип обрано зонд для промивання порожнистих органів і введення лікарських засобів [Химич С.Д., Вендичанская Н.М. Патент UA № 29870 А 61 М 27/00, 2000г.], який складається з трубки зовнішньої аспірації та трубки внутрішньої іригації, причому робочий кінець трубки внутрішньої іригації запаяно, а порожнина її через капіляри між стінками обох трубок сполучається з зовнішнім середовищем, трубка зовнішньої аспірації має отвори для з'єднання зовнішнього середовища і каналу .між обома трубками, а вивідний кінець трубки внутрішньої іригації виходить окремо через боковий отвір. Ознаками, які співпадають з суттєвими ознаками запропонованого зонда, являються: наявність трубки зовнішньої аспірації та трубки внутрішньої іригації. Причинами, які перешкоджають досягненню очікуваного технічного результату (покращення функціональних можливостей зонда), являються: конструкція вивідного каналу трубки внутрішньої іригації не дозволяє ефективно виводити через існуючі отвори лікарський засіб або антисептик, що призводить до нерівномірного промивання та дренування порожнини органа, запаяність кінця труб ки внутрішньої іригації призводить до затримки медикаментозного розчину в її порожнині, крім того, трубка зовнішньої аспірації функціонує неефективно і не забезпечує декомпресію та пасивне виведення рідини, а при застосуванні шприца присмоктується до стінок порожнини, травмуючи її, причому зонд більше розрахований на місцеве лікування та дренування гнійних вогнищ. В основу винаходу поставлена задача вдосконалення зонда для промивання порожнистих органів і введення лікарських засобів шляхом спірального розташування канала трубки внутрішньої іригації і наявністю вивідних отворів в трубках внутрішньої іригації і зовнішньої аспірації, що дозволить рівномірно розподіляти лікарські засоби по стінкам органів шлунково-кишкового тракту при лікуванні запальних захворювань порожнистих і трубчатих органів травного каналу. Поставлена задача вирішується тим, що зонд для промивання порожнистих органів і введення лікарських засобів, який складається з трубки зовнішньої аспірації та трубки внутрішньої іригації, згідно корисної моделі, на трубці зовнішньої аспірації виконано отвори, які сполучають її з зовнішнім середовищем, а в її стінці утворено канал внутрішньої іригації, який розташований спіральне з отворами по зовнішній поверхні трубки, причому кінці трубки та каналу мають вихідні отвори. Між комплексом суттєвих ознак запропонованого винаходу та технічним результатом, який може бути досягнутий, існує наступний причиннонаслідковий зв'язок: наявність бокових та вивідних CM со 10321 отворів в порожнистій трубці зовнішньої аспірації забезпечує дренування та проведення декомпресії порожнистого органу, спіральне розташування канала внутрішньої іригації і наявність вихідних отворів в СТІНЦІ трубки внутрішньої іригації для промивання просвіту і введення лікарських засобів по спіральному каналу буде забезпечувати більш рівномірний розподіл лікарських засобів по СТІНЦІ порожнистого органу Корисна модель ілюстрована наступними графічними зображеннями На Фіг 1 - зображено загальний вигляд зонда На Фіг 2 - зображено робочий кінець зонда На Фіг 3 - зображено зонд на поперечному розрізі На Фіг 1, Фіг 2, ФІГ 3 - 1 - порожниста трубка, 2 - бокові отвори, 3 - спіральний канал, 4 - отвори Зонд складається з порожнистої трубки 1 з боковими отворами 2, в СТІНЦІ трубки проходить спіральний канал 3, по ходу якого, на ЗОВНІШНІЙ пове рхні трубки 1 знаходяться отвори 4. Зонд працює наступним чином Після введення зонда в просвіт порожнистого чи трубчатого органа шлунково-кишкового тракту по спіральному каналу, 3 подається розчин, що виходить з отворів 4, яким промивають стінки порожнистого або трубчатого органа Після промивання стінок порожнистого або трубчатого органа, рідина з його порожнини видаляється з допомогою шприца або електровідсмоктувача по трубці 1, через отвори 2 Далі, в необхідній КІЛЬКОСТІ В спіральний канал 3 вводиться ВІДПОВІДНИЙ медикаментозний засіб, який рекомендується для введення з лікувальною метою в порожнистий або трубчатий орган шлунково-кишкового тракту Після проведення цієї процедури зонд або залишається в просвіті ВІДПОВІДНОГО органа, або видаляється з порожнистого органа, в залежності від необхідності Фіг. 1 LZCOL 10321 Фіг. З Комп'ютерна верстка Д. Дорошенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
