Зонд для корекції нейрофізіологічної функції порожнистих органів

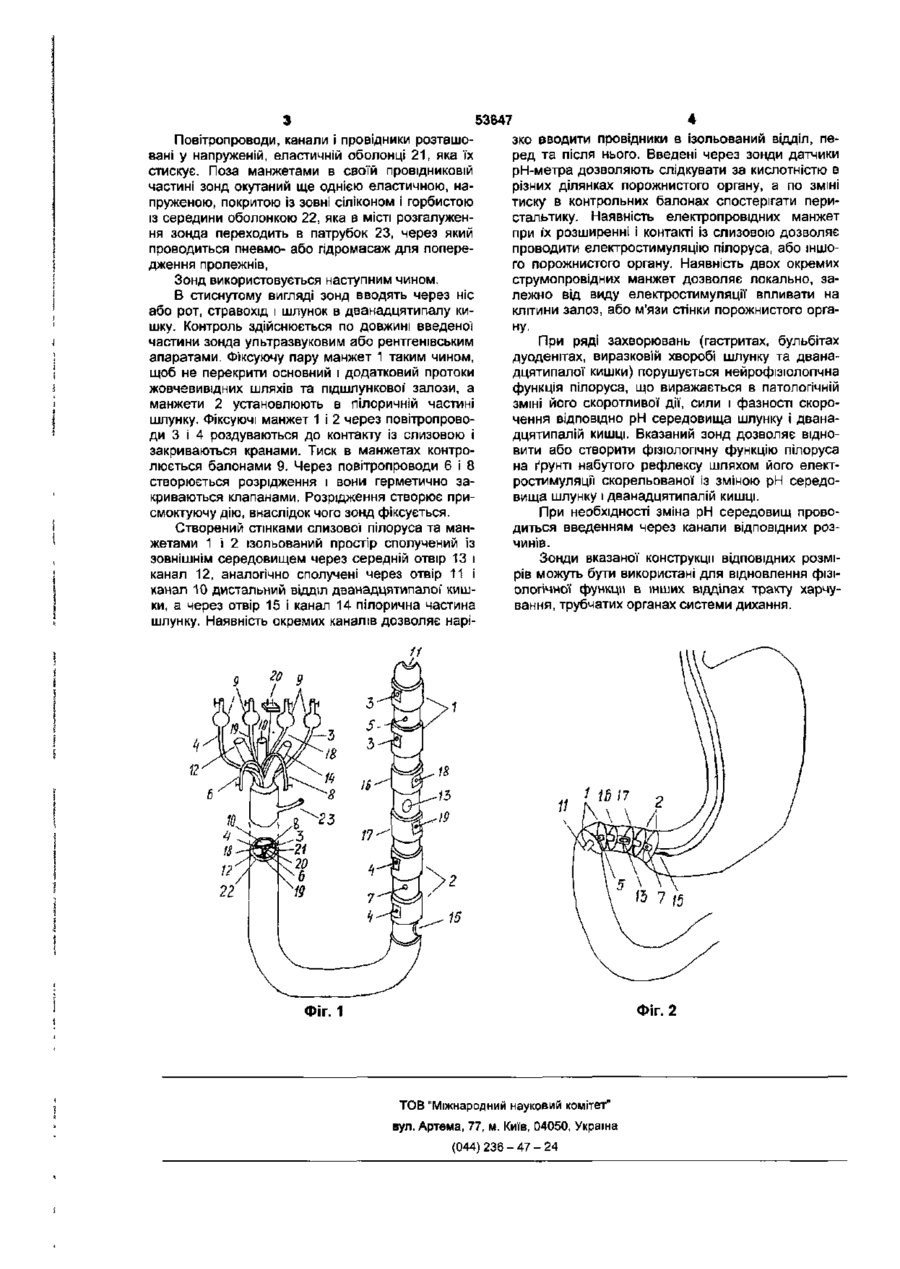

Зонд для корекції нейрофізіологічної функції порожнистих органів, що складається з трубки, на дистальному кінці якої розміщені на відстані дві пари еластичних фіксуючих манжет, з'єднаних з повітропроводами, що проходять в трубці і закінчуються балонами з кранами, а в середині трубки знаходяться три канали, один з яких відкривається отвором перед парою еластичних фіксуючих манжет, середній розміщений між парами еластичних фіксуючих манжет, третій - на дистальному кінці трубки, який відрізняється тим, що додатково має дві еластичні струмопровідні надувні манжети, з'єднані повітропроводами, кожна з яких розміщена між еластичними фіксуючими манжетами і отвором середнього каналу. Винахід відноситься до медичної техніки і може бути використаний для лікування і дослідження функції шлунку, пілоруса, дванадцятипалої кишки і Інших трубчатих органів. Відомий зонд і спосіб фіксації зонда в порожнині органу (SU 1456163 Al A61M 25/00, 1983), Вказаний зонд складається з трубки, на дистальному кінці якої розміщені на відстані дві тари еластичних фіксуючих манжет, з'єднаних з повітропроводами, що проходять в трубці і закінчуються балонами з кранами, а в середині трубки знаходяться три канали, один з яких відкривається отвором перед парою еластичних фіксуючих манжет, другий канал відкривається середнім отвором між нарами еластичних фіксуючих манжет, третій канал відкривається отвором на дистальному кінці трубки; Цей зонд дозволяє виводити І вводити рідини через канали, однак не має пристосувань для електростимуляції. В основу винаходу "Зонд для корекції нейрофізіологічної функції порожнистих органів" поставлене завдання шляхом додаткового введення струмопровідних еластичних манжет забезпечити стимуляцію м'язів або залоз органа і відновлення або корекцію рефлекторної' нейрофізіологічної функції порожнистого органа електростимуляцією. На Фіг. 1 зображений загальний вигляд зонда, на Фіг. 2 - зонд фіксований під час стимуляції пілоруса. Зонд включає дві пари еластичних манжет 1 і 2, які виготовлені з латексу із додаванням рентгенконтрастних речовин. Ширина кожної манжети і відстань між ними 0,01-0,015м. Перша пара манжет 1 розміщена на дистальному КІНЦІ зонда. На відстані 0,1-0,12м. Від першої пари манжет розміщена друга пара манжет 2. Манжети 1 з'єднані з повітропроводом 3. Манжети 2 з'єднані з повітропроводом 4. Посередині пари манжет 1 отвором 5 відкривається повітропровід 6, а посередині пари манжет 2 отвором 7 відкривається повітропровід 8. Повітропроводи з протилежної сторони закінчуються контрольними балонами 9 і закриваються кранами. Повітропроводи діаметром 0,0001м, Гнучкі, неспадаючі. Зонд включає три канали діаметром 0,002м, тонкі стінки яких спадаються і можуть бути виготовлені з тканини. Один із каналів 10 отвором 11 відкривається на кінці зонда, другий канал 12 отвором 13 відкривається посередині еластичних фіксуючих пар манжет 1 і 2, а третій канал 14 отвором 15 відкривається перед еластичними фіксуючими манжетами 2. Між парами еластичних фіксуючих манжет 1 і 2 та середнім отвором 13 додатково розміщені еластичні струмопровідні манжети 16 і 17, порожнини яких відповідно сполучені з повітропроводами 18 і 19 з контрольними балонами та кранами. Контрольні балони під'єднані до пневмодатчиків і джерел тиску. Кожна з струмопровідних манжет окремо з'єднана провідниками з джерелом електростимуляції' 20. CM О CD CO ю 53B47 Повітропроводи, канали і провідники розташозко вводити провідники в ізольований відділ, певані у напруженій, еластичній оболонці 21, яка їх ред та після нього. Введені через зонди датчики стискує. Поза манжетами в своїй провідниковій рН-метра дозволяють слідкувати за кислотністю в частині зонд окутаний ще однією еластичною, нарізних ділянках порожнистого органу, а по зміні пруженою, покритою із зовні сіліконом і горбистою тиску в контрольних балонах спостерігати периіз середини оболонкою 22, яка в місті розгалуженстальтику. Наявність електропровідних манжет ня зонда переходить в патрубок 23, через який при їх розширенні і контакті із слизовою дозволяє проводиться пневмо- або гідромасаж для поперепроводити електростимуляцію пілоруса, або іншодження пролежнів, го порожнистого органу. Наявність двох окремих струмопровідних манжет дозволяє локально, заЗонд використовується наступним чином. лежно від виду електростимуляції впливати на В стиснутому вигляді зонд вводять через ніс клітини залоз, або м'язи стінки порожнистого оргаабо рот, стравохід і шлунок в дванадцятипалу кину. шку. Контроль здійснюється по довжині введеної частини зонда ультразвуковим або рентгенівським При ряді захворювань (гастритах, бульбітах апаратами. Фіксуючу пару манжет 1 таким чином, дуоденітах, виразковій хворобі шлунку та дванащоб не перекрити основний і додатковий протоки дцятипалої кишки) порушується нейрофізіологічна жовчевивідних шляхів та підшлункової' залози, а функція пілоруса, що виражається в патологічній манжети 2 установлюють в пілоричній частині зміні його скоротливої дії, сили і фазності скорошлунку. Фіксуючі манжет 1 і 2 через повітропровочення відповідно рН середовища шлунку І дванади 3 і 4 роздуваються до контакту із слизовою і дцятипалій кишці. Вказаний зонд дозволяє віднозакриваються кранами. Тиск в манжетах контровити або створити фізіологічну функцію пілоруса люється балонами 9. Через повітропроводи 6 і 8 на ґрунті набутого рефлексу шляхом його електстворюється розрідження і вони герметично заростимуляції скорельованої із зміною рН середокриваються клапанами. Розрідження створює привища шлунку і дванадцятипалій кишці. смоктуючу дію, внаслідок чого зонд фіксується. При необхідності зміна рН середовищ проводиться введенням через канали відповідних розСтворений стінками слизової пілоруса та манчинів. жетами 1 і 2 ізольований простір сполучений із зовнішнім середовищем через середній отвір 13 і Зонди вказаної конструкції відповідних розміканал 12, аналогічно сполучені через отвір 11 і рів можуть бути використані для відновлення фізіканал 10 дистальний відділ дванадцятипалої кишологічної функції в ІНШИХ відділах тракту харчуки, а через отвір 15 і канал 14 пілорична частина вання, трубчатих органах системи дихання. шлунку. Наявність окремих каналів дозволяє нарі Фіг. 1 Фіг. 2 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)236 - 47 - 24
