Активний підкопуючий робочий орган картоплезбиральної машини

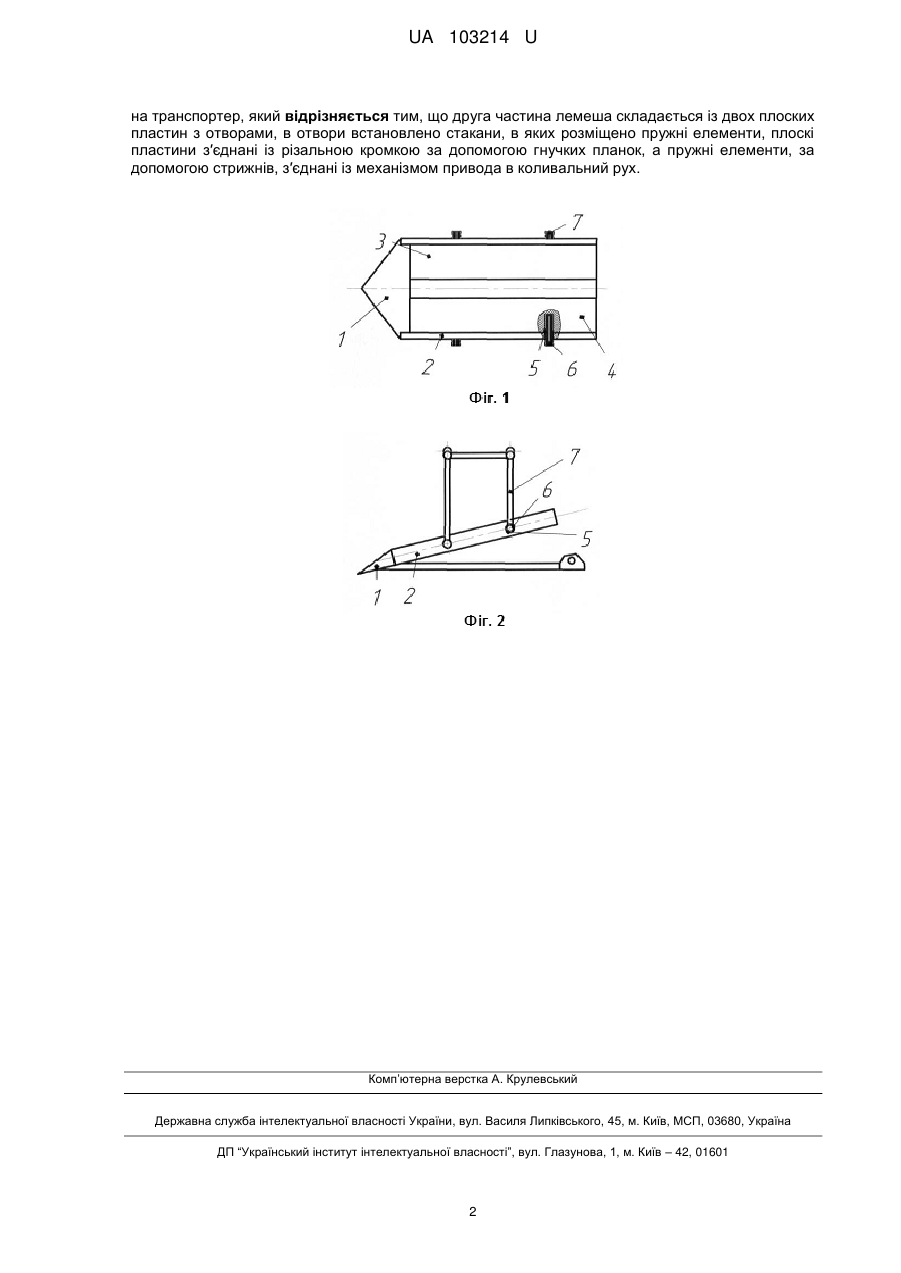

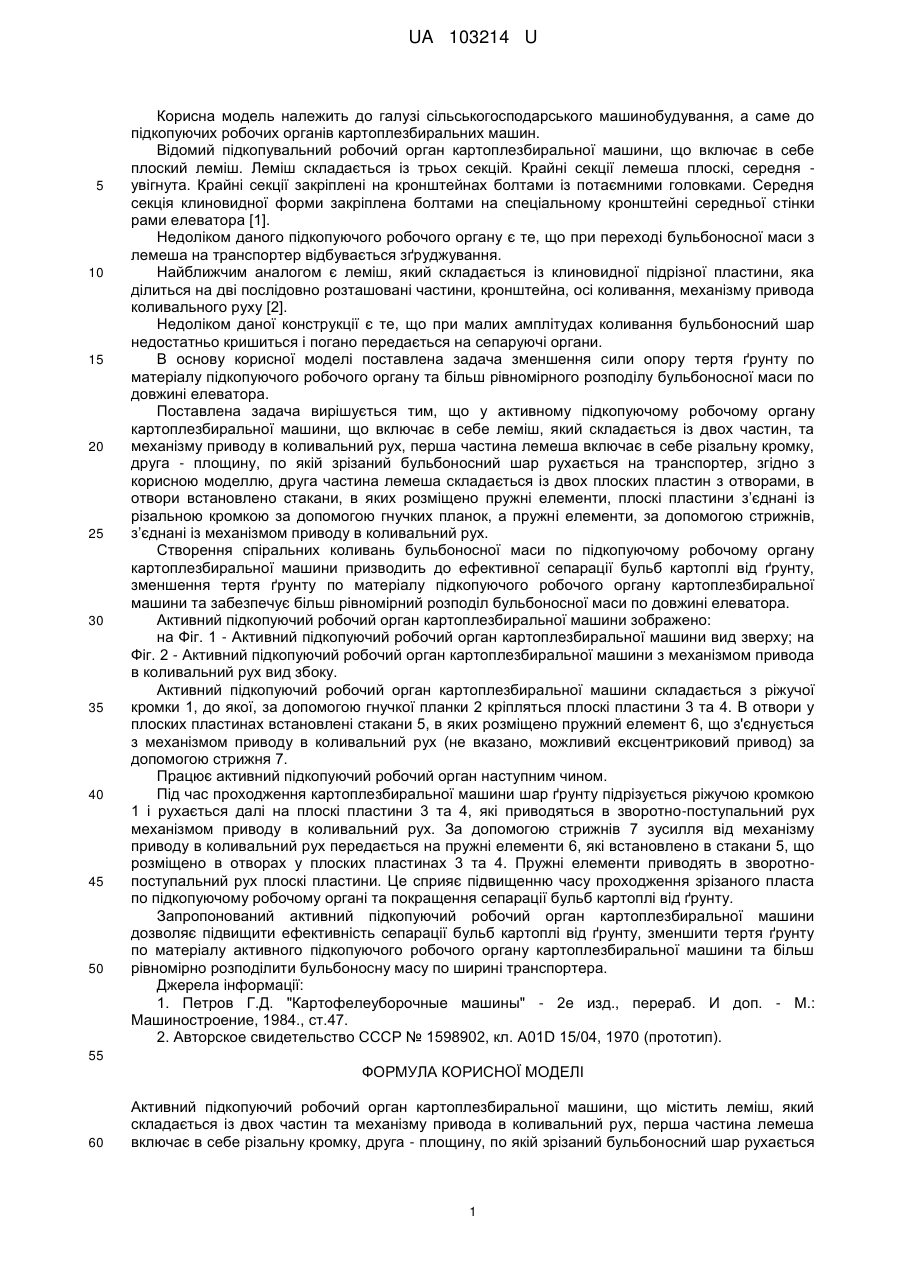

Реферат: Активний підкопуючий робочий орган картоплезбиральної машини містить леміш, який складається із двох частин та механізму привода в коливальний рух, перша частина лемеша включає в себе різальну кромку. Друга частина лемеша складається із двох плоских пластин з отворами, в отвори встановлено стакани, в яких розміщено пружні елементи, плоскі пластини з′єднані із різальною кромкою за допомогою гнучких планок, а пружні елементи, за допомогою стрижнів, з′єднані із механізмом привода в коливальний рух. UA 103214 U (54) АКТИВНИЙ ПІДКОПУЮЧИЙ РОБОЧИЙ ОРГАН КАРТОПЛЕЗБИРАЛЬНОЇ МАШИНИ UA 103214 U UA 103214 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі сільськогосподарського машинобудування, а саме до підкопуючих робочих органів картоплезбиральних машин. Відомий підкопувальний робочий орган картоплезбиральної машини, що включає в себе плоский леміш. Леміш складається із трьох секцій. Крайні секції лемеша плоскі, середня увігнута. Крайні секції закріплені на кронштейнах болтами із потаємними головками. Середня секція клиновидної форми закріплена болтами на спеціальному кронштейні середньої стінки рами елеватора [1]. Недоліком даного підкопуючого робочого органу є те, що при переході бульбоносної маси з лемеша на транспортер відбувається зґруджування. Найближчим аналогом є леміш, який складається із клиновидної підрізної пластини, яка ділиться на дві послідовно розташовані частини, кронштейна, осі коливання, механізму привода коливального руху [2]. Недоліком даної конструкції є те, що при малих амплітудах коливання бульбоносний шар недостатньо кришиться і погано передається на сепаруючі органи. В основу корисної моделі поставлена задача зменшення сили опору тертя ґрунту по матеріалу підкопуючого робочого органу та більш рівномірного розподілу бульбоносної маси по довжині елеватора. Поставлена задача вирішується тим, що у активному підкопуючому робочому органу картоплезбиральної машини, що включає в себе леміш, який складається із двох частин, та механізму приводу в коливальний рух, перша частина лемеша включає в себе різальну кромку, друга - площину, по якій зрізаний бульбоносний шар рухається на транспортер, згідно з корисною моделлю, друга частина лемеша складається із двох плоских пластин з отворами, в отвори встановлено стакани, в яких розміщено пружні елементи, плоскі пластини з’єднані із різальною кромкою за допомогою гнучких планок, а пружні елементи, за допомогою стрижнів, з’єднані із механізмом приводу в коливальний рух. Створення спіральних коливань бульбоносної маси по підкопуючому робочому органу картоплезбиральної машини призводить до ефективної сепарації бульб картоплі від ґрунту, зменшення тертя ґрунту по матеріалу підкопуючого робочого органу картоплезбиральної машини та забезпечує більш рівномірний розподіл бульбоносної маси по довжині елеватора. Активний підкопуючий робочий орган картоплезбиральної машини зображено: на Фіг. 1 - Активний підкопуючий робочий орган картоплезбиральної машини вид зверху; на Фіг. 2 - Активний підкопуючий робочий орган картоплезбиральної машини з механізмом привода в коливальний рух вид збоку. Активний підкопуючий робочий орган картоплезбиральної машини складається з ріжучої кромки 1, до якої, за допомогою гнучкої планки 2 кріпляться плоскі пластини 3 та 4. В отвори у плоских пластинах встановлені стакани 5, в яких розміщено пружний елемент 6, що з'єднується з механізмом приводу в коливальний рух (не вказано, можливий ексцентриковий привод) за допомогою стрижня 7. Працює активний підкопуючий робочий орган наступним чином. Під час проходження картоплезбиральної машини шар ґрунту підрізується ріжучою кромкою 1 і рухається далі на плоскі пластини 3 та 4, які приводяться в зворотно-поступальний рух механізмом приводу в коливальний рух. За допомогою стрижнів 7 зусилля від механізму приводу в коливальний рух передається на пружні елементи 6, які встановлено в стакани 5, що розміщено в отворах у плоских пластинах 3 та 4. Пружні елементи приводять в зворотнопоступальний рух плоскі пластини. Це сприяє підвищенню часу проходження зрізаного пласта по підкопуючому робочому органі та покращення сепарації бульб картоплі від ґрунту. Запропонований активний підкопуючий робочий орган картоплезбиральної машини дозволяє підвищити ефективність сепарації бульб картоплі від ґрунту, зменшити тертя ґрунту по матеріалу активного підкопуючого робочого органу картоплезбиральної машини та більш рівномірно розподілити бульбоносну масу по ширині транспортера. Джерела інформації: 1. Петров Г.Д. "Картофелеуборочные машины" - 2е изд., перераб. И доп. - М.: Машиностроение, 1984., ст.47. 2. Авторское свидетельство СССР № 1598902, кл. А01D 15/04, 1970 (прототип). 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Активний підкопуючий робочий орган картоплезбиральної машини, що містить леміш, який складається із двох частин та механізму привода в коливальний рух, перша частина лемеша включає в себе різальну кромку, друга - площину, по якій зрізаний бульбоносний шар рухається 1 UA 103214 U на транспортер, який відрізняється тим, що друга частина лемеша складається із двох плоских пластин з отворами, в отвори встановлено стакани, в яких розміщено пружні елементи, плоскі пластини з′єднані із різальною кромкою за допомогою гнучких планок, а пружні елементи, за допомогою стрижнів, з′єднані із механізмом привода в коливальний рух. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
