Пристрій сепаруючий активний картоплезбиральної машини

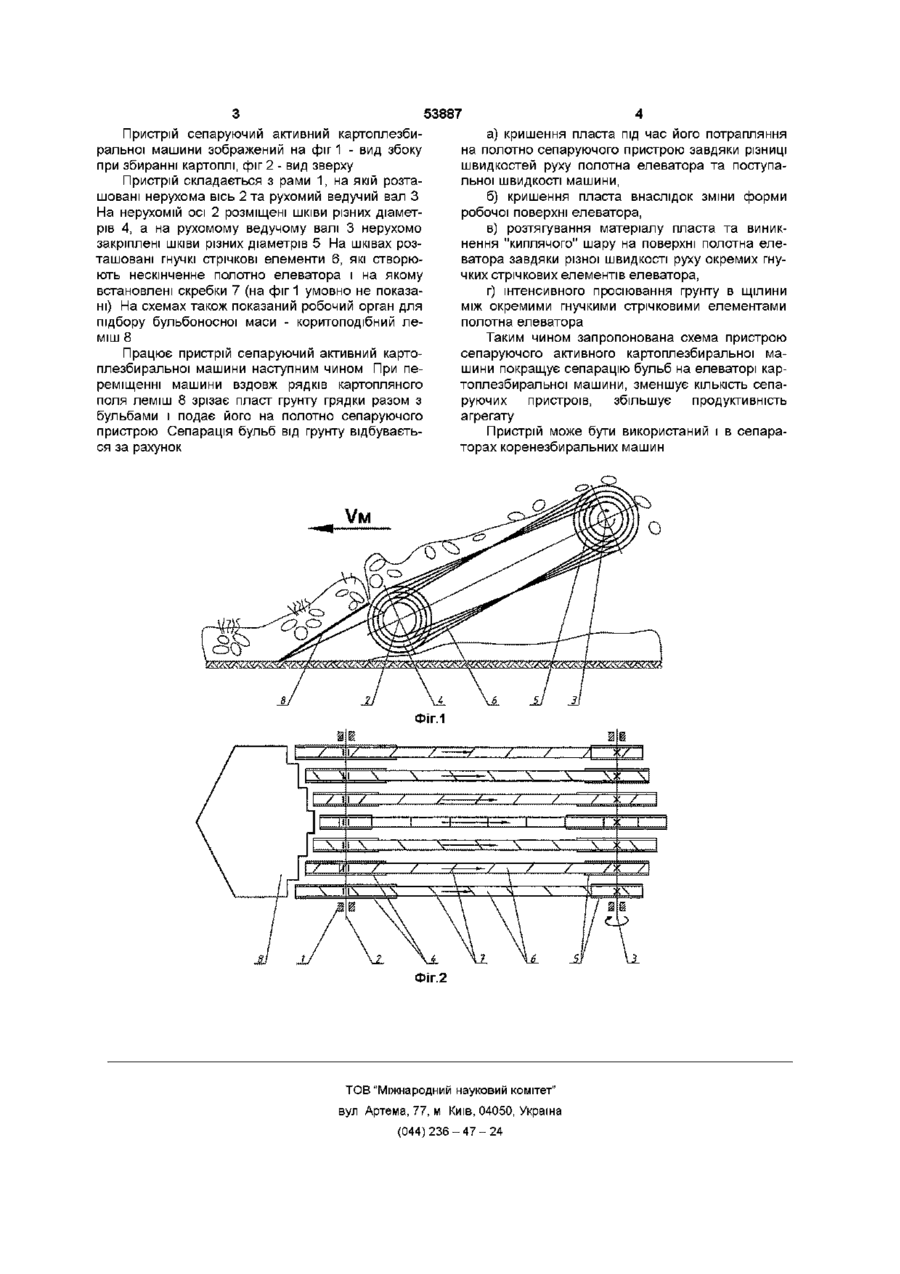

1 Пристрій сепаруючий активний картоплезбиральної машини, який містить раму та сепаруючий елеватор, який відрізняється тим, що сепаруючий елеватор містить ведучий вал і нерухому вісь, причому на вал встановлені шківи різних діаметрів нерухомо, а на вісь - з можливістю обертання, на шківи встановлені гнучкі стрічкові елементи, які створюють нескінченне криволінійне полотно елеватора і рухаються з різними швидкостями 2 Пристрій за п 1 , який відрізняється тим, що діаметри ШКІВІВ, які встановлені на ведучий вал збільшуються від КІНЦІВ вала до його середини, а діаметри ШКІВІВ, встановлених на осі, зменшують Винахід відноситься до галузі сільськогосподарського машинобудування, зокрема, до сепаруючих робочих органів і може бути застосований в картоплезбиральних машинах, обладнаних елеваторним сепаруючим пристроєм Відомо, ЩО В картоплезбиральних машинах сепаруючий пристрій виконаний у вигляді пруткового елеватора (Петров Г Д Картофелеуборочные машины - 2-е изд , перераб и доп - М Машиностроение, 1984 - 320с, ил) Прутковий елеватор складається з прутків, з'єднаних між собою крючками, ланцюгами чи гумовими пасами, які створюють нескінченне решітчасте полотно Для інтенсифікації просіювання грунту робоча частина пруткового елеватора струшується Недоліком відомого сепаруючого пристрою є низька сепаруюча здатність, особливо на важких грунтах при підвищеній вологості При русі бульбоносної маси по елеватору з струшуючим механізмом маса інтенсивно ущільнюється, погано кришиться, тому просіюється незадовільно В основу винаходу поставлено задачу удосконалення картоплезбиральної машини шляхом застосування активного сепаруючого пристрою з гнучкими стрічковими елементами, які створюють нескінченне полотно елеватора і рухаються з різними швидкостями, що дозволяє забезпечити його вищі сепаруючі властивості Поставлена задача досягається тим, що в пристрої сепаруючому активному картоплезбира льної машини, який складається з рами та сепаруючого елеватора згідно винаходу вводиться те, що сепаруючий елеватор складається з ведучого валу і нерухомої осі, причому на вал встановлені шківи різних діаметрів нерухомо, а на вісь - з можливістю обертання, діаметри ШКІВІВ, ЯКІ встановлені на ведучий вал збільшуються від КІНЦІВ валу до його середини, а діаметри ШКІВІВ, встановлених на осі, зменшуються від КІНЦІВ ОСІ ДО її середини, на шківи встановлені гнучкі стрічкові елементи, які створюють нескінченне криволінійне полотно елеватора і рухаються з різними швидкостями, гнучкі стрічкові елементи обладнані скребками Це дозволяє більш ефективно використовувати в картоплезбиральних машинах, обладнаних даним пристроєм, лемеші коритоподібної форми Сепаруючий пристрій значно розтягує бульбоносну масу як по горизонталі - внаслідок того, що окремі гнучкі стрічкові елементи рухаються з різними швидкостями, так і по вертикалі - внаслідок криволінійної форми поверхні полотна елеватора Цим самим створюється "киплячий" шар на поверхні елеватора, що сприяє більш швидкій та більш повній сепарації бульб ся від КІНЦІВ осі до її середини 3 Пристрій за п 1 , який відрізняється тим, що гнучкі стрічкові елементи обладнані скребками Суттєві ознаки, що викладені у формулі винаходу, направлені на забезпечення роботи картоплезбиральної машини на важких грунтах з метою прискорення та покращення якості сепарації бульб на елеваторі, зменшення КІЛЬКОСТІ сепаруючих пристроїв і КІЛЬКОСТІ зайнятих людей 1 00 00 со ю 53887 Пристрій сепаруючий активний картоплезбиральної машини зображений на фіг 1 - вид збоку при збиранні картоплі, фіг 2 - вид зверху Пристрій складається з рами 1, на якій розташовані нерухома вісь 2 та рухомий ведучий вал З На нерухомій осі 2 розміщені шківи різних діаметрів 4, а на рухомому ведучому валі 3 нерухомо закріплені шківи різних діаметрів 5 На шківах розташовані гнучкі стрічкові елементи 6, які створюють нескінченне полотно елеватора і на якому встановлені скребки 7 (на фіг 1 умовно не показані) На схемах також показаний робочий орган для підбору бульбоносної маси - коритоподібний леміш 8 Працює пристрій сепаруючий активний картоплезбиральної машини наступним чином При переміщенні машини вздовж рядків картопляного поля леміш 8 зрізає пласт грунту грядки разом з бульбами і подає його на полотно сепаруючого пристрою Сепарація бульб від грунту відбувається за рахунок а) кришення пласта під час його потрапляння на полотно сепаруючого пристрою завдяки різниці швидкостей руху полотна елеватора та поступальної швидкості машини, б) кришення пласта внаслідок зміни форми робочої поверхні елеватора, в) розтягування матеріалу пласта та виникнення "киплячого" шару на поверхні полотна елеватора завдяки різної швидкості руху окремих гнучких стрічкових елементів елеватора, г) інтенсивного просіювання грунту в щілини між окремими гнучкими стрічковими елементами полотна елеватора Таким чином запропонована схема пристрою сепаруючого активного картоплезбиральної машини покращує сепарацію бульб на елеваторі картоплезбиральної машини, зменшує КІЛЬКІСТЬ сепаруючих пристроїв, збільшує продуктивність агрегату Пристрій може бути використаний і в сепараторах коренезбиральних машин О Фіг.2 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
