Підкопуючий робочий орган для збирання цикорію

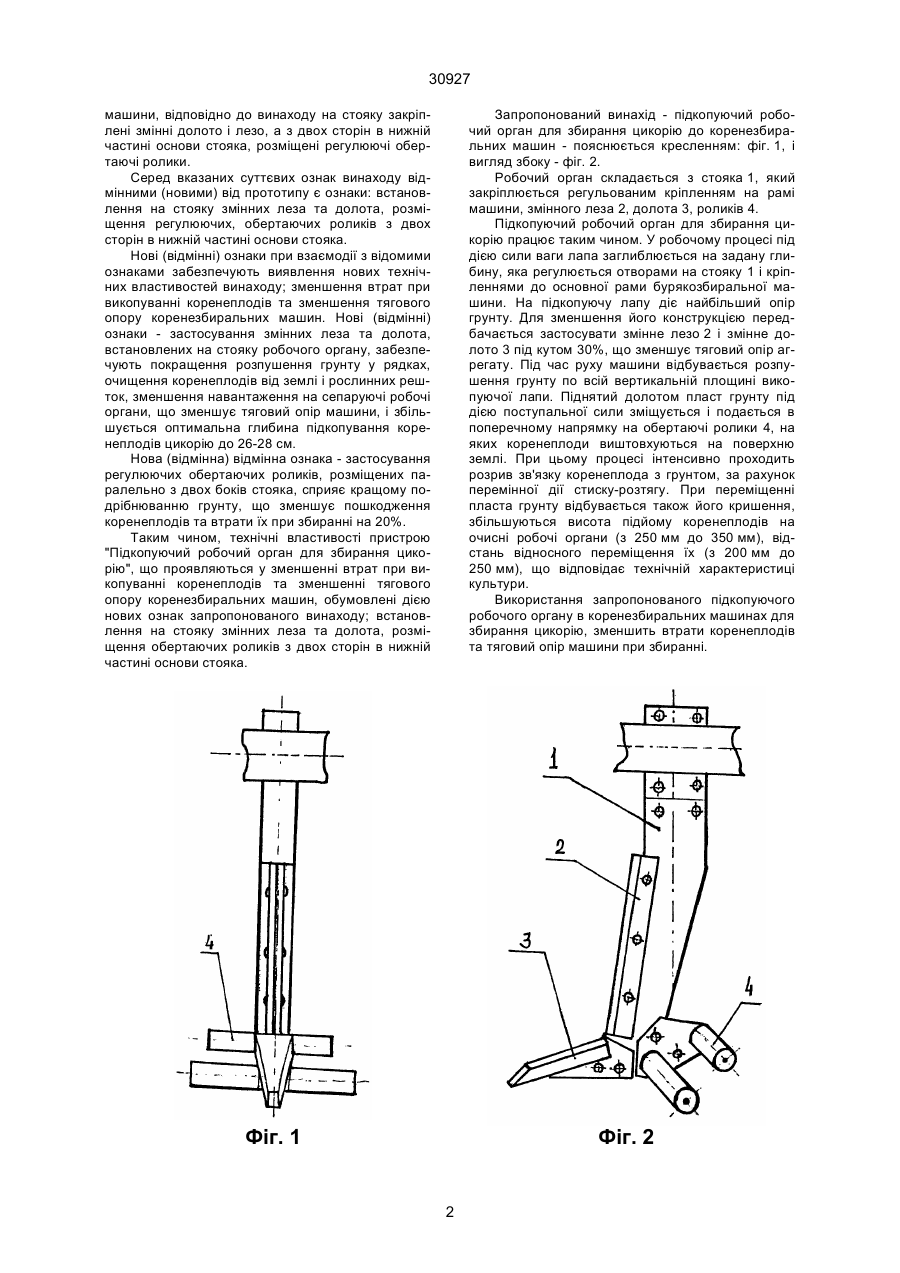

Підкопуючий робочий орган для збирання цикорію, виконаний у вигляді лапи з підкопуючих вузлів закріплених на стояку з регульованим кріпленням на глибину підкопування де всі складові розміщені паралельно напрямку руху машини, який відрізняється тим, що на стояку закріплені змінні долото і лезо, а з двох сторін в нижній частині основи стояка паралельно розміщені регулюючі обертаючі ролики. (19) (21) 98063213 (22) 19.06.1998 (24) 15.12.2000 (33) UA (46) 15.12.2000, Бюл. № 7, 2000 р. (72) Гументик Михайло Ярославович (73) ІНСТИТУТ ЦУКРОВИХ БУРЯКІВ УКРАЇНСЬКОЇ АКАДЕМІЇ АГРАРНИХ НАУК 30927 машини, відповідно до винаходу на стояку закріплені змінні долото і лезо, а з двох сторін в нижній частині основи стояка, розміщені регулюючі обертаючі ролики. Серед вказаних суттєвих ознак винаходу відмінними (новими) від прототипу є ознаки: встановлення на стояку змінних леза та долота, розміщення регулюючих, обертаючих роликів з двох сторін в нижній частині основи стояка. Нові (відмінні) ознаки при взаємодії з відомими ознаками забезпечують виявлення нових технічних властивостей винаходу; зменшення втрат при викопуванні коренеплодів та зменшення тягового опору коренезбиральних машин. Нові (відмінні) ознаки - застосування змінних леза та долота, встановлених на стояку робочого органу, забезпечують покращення розпушення грунту у рядках, очищення коренеплодів від землі і рослинних решток, зменшення навантаження на сепаруючі робочі органи, що зменшує тяговий опір машини, і збільшується оптимальна глибина підкопування коренеплодів цикорію до 26-28 см. Нова (відмінна) відмінна ознака - застосування регулюючих обертаючих роликів, розміщених паралельно з двох боків стояка, сприяє кращому подрібнюванню грунту, що зменшує пошкодження коренеплодів та втрати їх при збиранні на 20%. Таким чином, технічні властивості пристрою "Підкопуючий робочий орган для збирання цикорію", що проявляються у зменшенні втрат при викопуванні коренеплодів та зменшенні тягового опору коренезбиральних машин, обумовлені дією нових ознак запропонованого винаходу; встановлення на стояку змінних леза та долота, розміщення обертаючих роликів з двох сторін в нижній частині основи стояка. Запропонований винахід - підкопуючий робочий орган для збирання цикорію до коренезбиральних машин - пояснюється кресленням: фіг. 1, і вигляд збоку - фіг. 2. Робочий орган складається з стояка 1, який закріплюється регульованим кріпленням на рамі машини, змінного леза 2, долота 3, роликів 4. Підкопуючий робочий орган для збирання цикорію працює таким чином. У робочому процесі під дією сили ваги лапа заглиблюється на задану глибину, яка регулюється отворами на стояку 1 і кріпленнями до основної рами бурякозбиральної машини. На підкопуючу лапу діє найбільший опір грунту. Для зменшення його конструкцією передбачається застосувати змінне лезо 2 і змінне долото 3 під кутом 30%, що зменшує тяговий опір агрегату. Під час руху машини відбувається розпушення грунту по всій вертикальній площині викопуючої лапи. Піднятий долотом пласт грунту під дією поступальної сили зміщується і подається в поперечному напрямку на обертаючі ролики 4, на яких коренеплоди виштовхуються на поверхню землі. При цьому процесі інтенсивно проходить розрив зв'язку коренеплода з грунтом, за рахунок перемінної дії стиску-розтягу. При переміщенні пласта грунту відбувається також його кришення, збільшуються висота підйому коренеплодів на очисні робочі органи (з 250 мм до 350 мм), відстань відносного переміщення їх (з 200 мм до 250 мм), що відповідає технічній характеристиці культури. Використання запропонованого підкопуючого робочого органу в коренезбиральних машинах для збирання цикорію, зменшить втрати коренеплодів та тяговий опір машини при збиранні. Фіг. 1 Фіг. 2 2 30927 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
