Ротаційний сепарувальний робочий орган картоплезбиральної машини

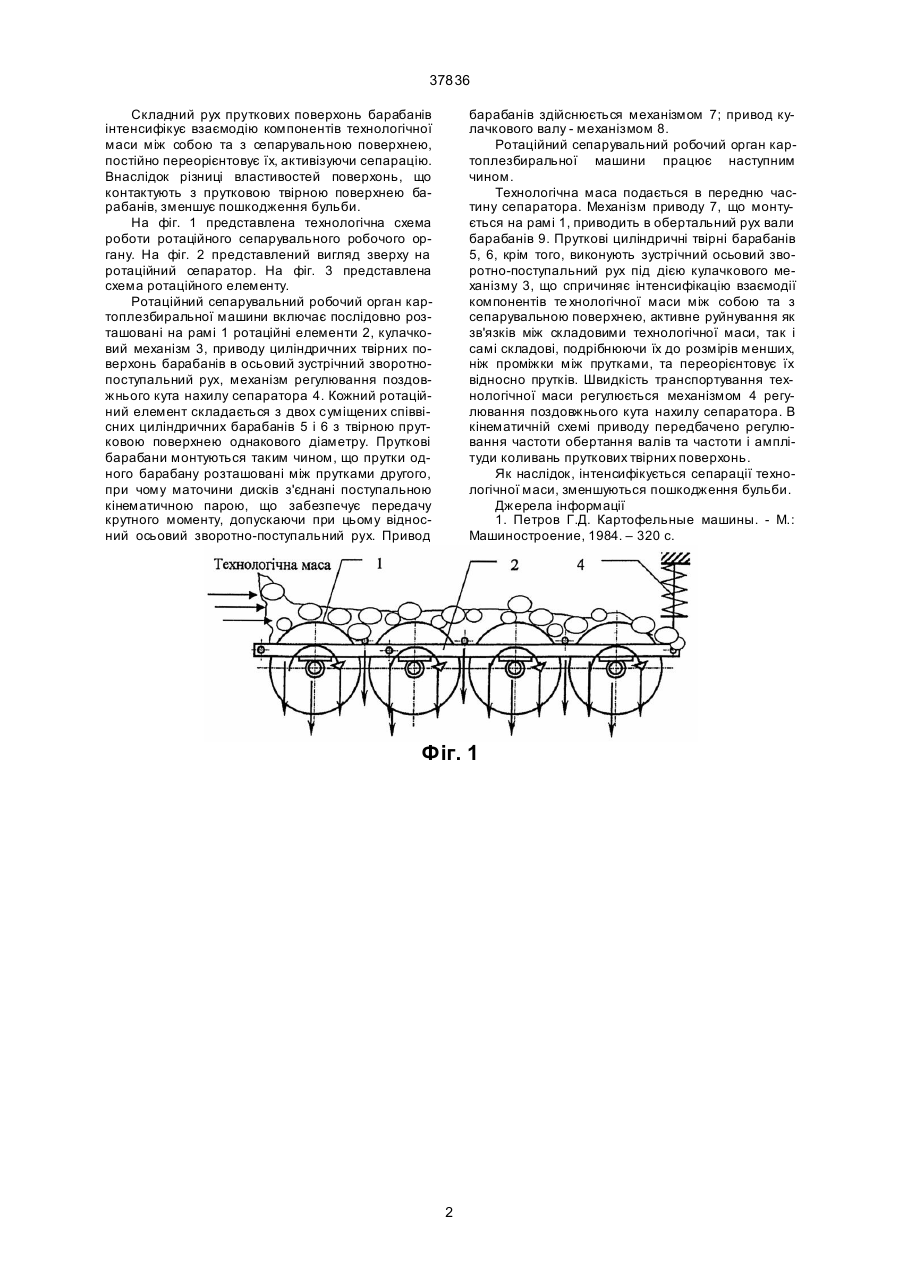

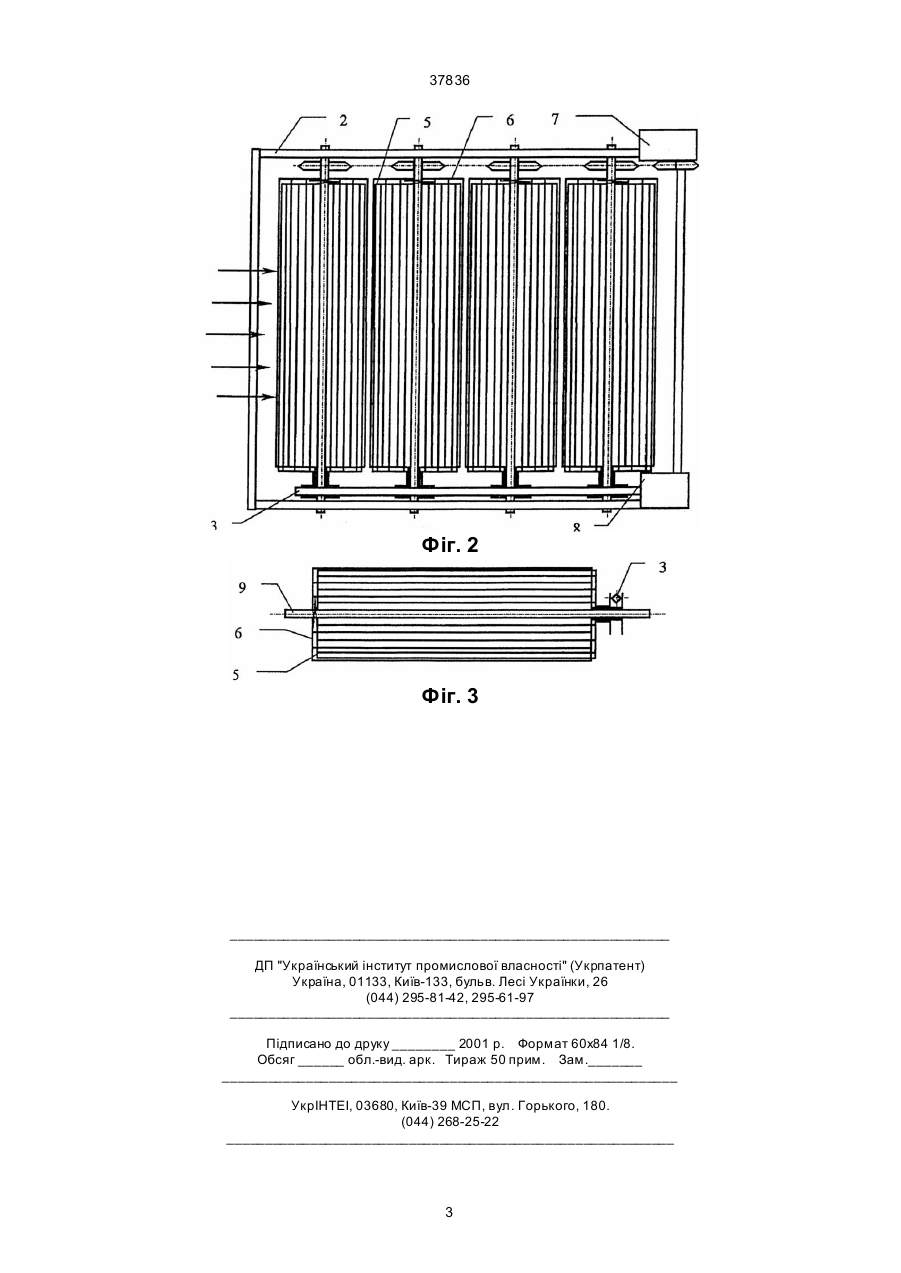

1. Ротаційний сепарувальний робочий орган картоплезбиральної машини, який являє собою батарею ротаційних елементів, який відрізняється тим, що для інтенсифікації сепарації кожний ротаційний елемент складається з двох суміщених співвісних барабанів з циліндричною твірною прутковою поверхнею однакового діаметру. 2. Ротаційний сепарувальний робочий орган по п. 1, який відрізняється тим, що кожний ротацій 37836 Складний рух пруткових поверхонь барабанів інтенсифікує взаємодію компонентів технологічної маси між собою та з сепарувальною поверхнею, постійно переорієнтовує їх, активізуючи сепарацію. Внаслідок різниці властивостей поверхонь, що контактують з прутковою твірною поверхнею барабанів, зменшує пошкодження бульби. На фіг. 1 представлена технологічна схема роботи ротаційного сепарувального робочого органу. На фіг. 2 представлений вигляд зверху на ротаційний сепаратор. На фіг. 3 представлена схема ротаційного елементу. Ротаційний сепарувальний робочий орган картоплезбиральної машини включає послідовно розташовані на рамі 1 ротаційні елементи 2, кулачковий механізм 3, приводу циліндричних твірних поверхонь барабанів в осьовий зустрічний зворотнопоступальний рух, механізм регулювання поздовжнього кута нахилу сепаратора 4. Кожний ротаційний елемент складається з двох суміщених співвісних циліндричних барабанів 5 і 6 з твірною прутковою поверхнею однакового діаметру. Пруткові барабани монтуються таким чином, що прутки одного барабану розташовані між прутками другого, при чому маточини дисків з'єднані поступальною кінематичною парою, що забезпечує передачу крутного моменту, допускаючи при цьому відносний осьовий зворотно-поступальний рух. Привод барабанів здійснюється механізмом 7; привод кулачкового валу - механізмом 8. Ротаційний сепарувальний робочий орган картоплезбиральної машини працює наступним чином. Технологічна маса подається в передню частину сепаратора. Механізм приводу 7, що монтується на рамі 1, приводить в обертальний рух вали барабанів 9. Пруткові циліндричні твірні барабанів 5, 6, крім того, виконують зустрічний осьовий зворотно-поступальний рух під дією кулачкового механізму 3, що спричиняє інтенсифікацію взаємодії компонентів те хнологічної маси між собою та з сепарувальною поверхнею, активне руйнування як зв'язків між складовими технологічної маси, так і самі складові, подрібнюючи їх до розмірів менших, ніж проміжки між прутками, та переорієнтовує їх відносно прутків. Швидкість транспортування технологічної маси регулюється механізмом 4 регулювання поздовжнього кута нахилу сепаратора. В кінематичній схемі приводу передбачено регулювання частоти обертання валів та частоти і амплітуди коливань пруткових твірних поверхонь. Як наслідок, інтенсифікується сепарації технологічної маси, зменшуються пошкодження бульби. Джерела інформації 1. Петров Г.Д. Картофельные машины. - М.: Машиностроение, 1984. – 320 с. Фіг. 1 2 37836 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
