Перетворювач активного імітансу в напругу

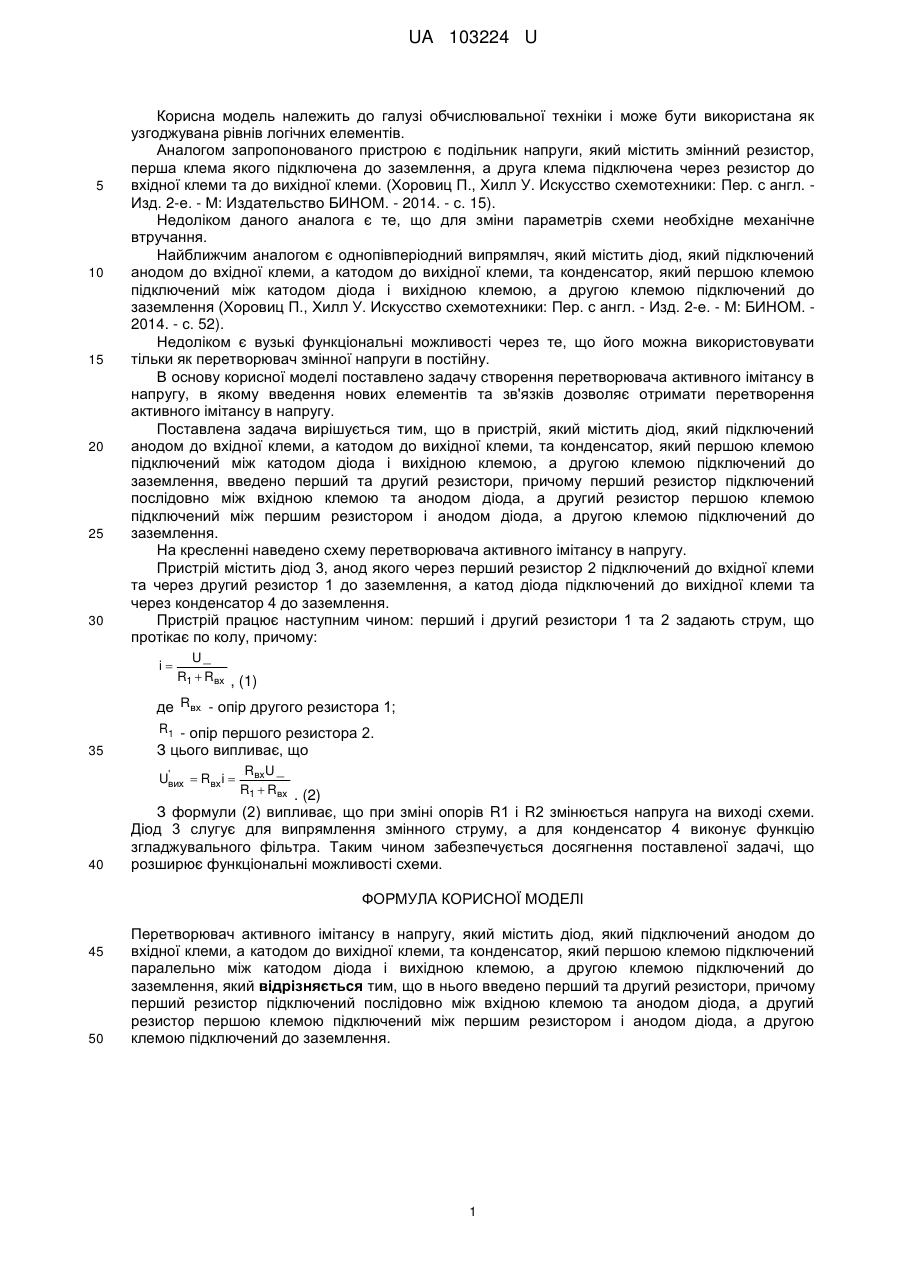

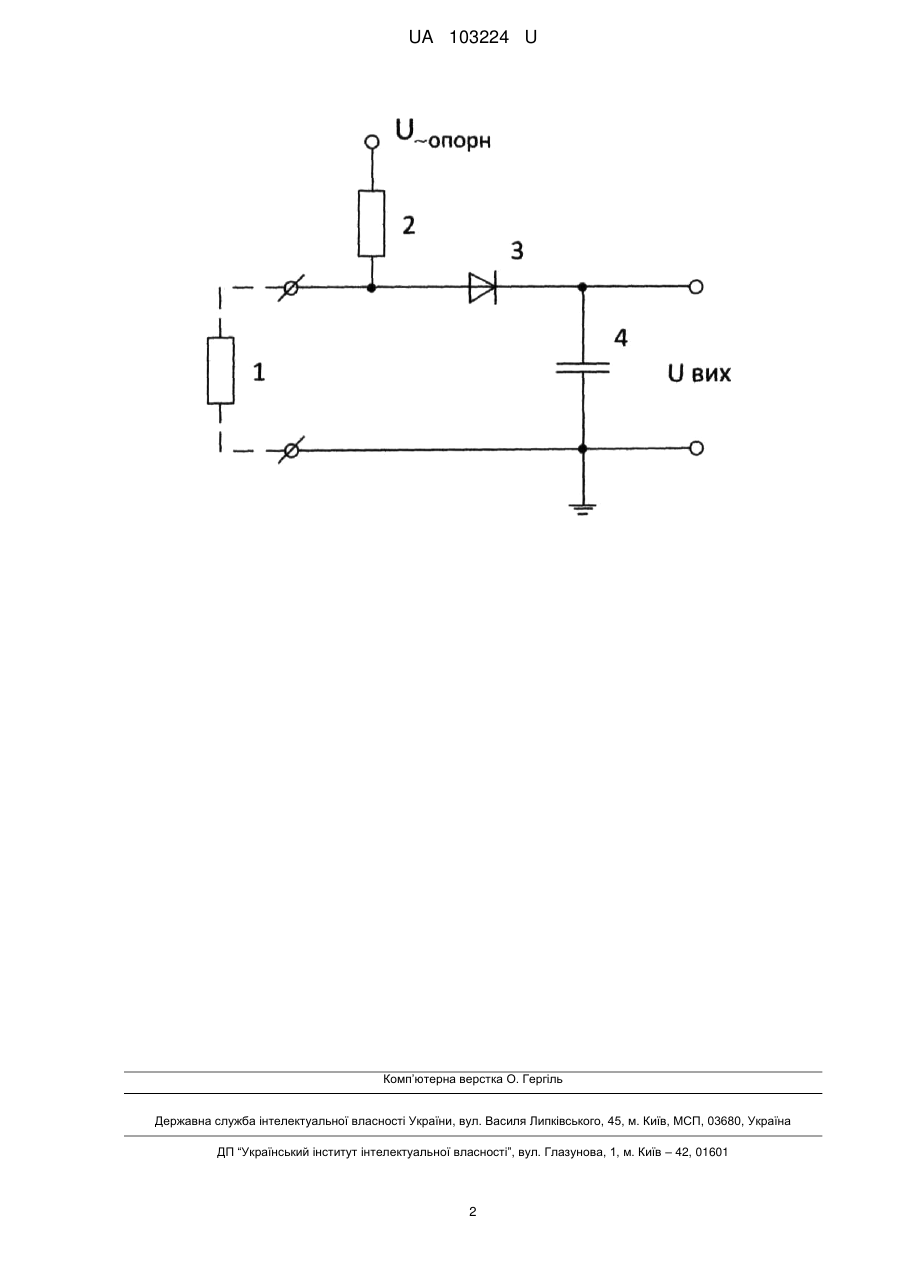

Реферат: Перетворювач активного імітанса в напругу містить діод, який підключений анодом до вхідної клеми, а катодом до вихідної клеми, та конденсатор, який першою клемою підключений паралельно між катодом діода і вихідною клемою, а другою клемою підключений до заземлення. Введено перший та другий резистори, причому перший резистор підключений послідовно між вхідною клемою та анодом діода, а другий резистор першою клемою підключений між першим резистором і анодом діода, а другою клемою підключений до заземлення. UA 103224 U (54) ПЕРЕТВОРЮВАЧ АКТИВНОГО ІМІТАНСУ В НАПРУГУ UA 103224 U UA 103224 U 5 10 15 20 25 30 Корисна модель належить до галузі обчислювальної техніки і може бути використана як узгоджувана рівнів логічних елементів. Аналогом запропонованого пристрою є подільник напруги, який містить змінний резистор, перша клема якого підключена до заземлення, а друга клема підключена через резистор до вхідної клеми та до вихідної клеми. (Хоровиц П., Хилл У. Искусство схемотехники: Пер. с англ. Изд. 2-е. - М: Издательство БИНОМ. - 2014. - с. 15). Недоліком даного аналога є те, що для зміни параметрів схеми необхідне механічне втручання. Найближчим аналогом є однопівперіодний випрямляч, який містить діод, який підключений анодом до вхідної клеми, а катодом до вихідної клеми, та конденсатор, який першою клемою підключений між катодом діода і вихідною клемою, а другою клемою підключений до заземлення (Хоровиц П., Хилл У. Искусство схемотехники: Пер. с англ. - Изд. 2-е. - М: БИНОМ. 2014. - с. 52). Недоліком є вузькі функціональні можливості через те, що його можна використовувати тільки як перетворювач змінної напруги в постійну. В основу корисної моделі поставлено задачу створення перетворювача активного імітансу в напругу, в якому введення нових елементів та зв'язків дозволяє отримати перетворення активного імітансу в напругу. Поставлена задача вирішується тим, що в пристрій, який містить діод, який підключений анодом до вхідної клеми, а катодом до вихідної клеми, та конденсатор, який першою клемою підключений між катодом діода і вихідною клемою, а другою клемою підключений до заземлення, введено перший та другий резистори, причому перший резистор підключений послідовно між вхідною клемою та анодом діода, а другий резистор першою клемою підключений між першим резистором і анодом діода, а другою клемою підключений до заземлення. На кресленні наведено схему перетворювача активного імітансу в напругу. Пристрій містить діод 3, анод якого через перший резистор 2 підключений до вхідної клеми та через другий резистор 1 до заземлення, а катод діода підключений до вихідної клеми та через конденсатор 4 до заземлення. Пристрій працює наступним чином: перший і другий резистори 1 та 2 задають струм, що протікає по колу, причому: i U_ R1  Rвх , (1) де Rвх - опір другого резистора 1; 35 R1 - опір першого резистора 2. З цього випливає, що ' Uвих  Rвх і  40 RвхU _ R1  Rвх . (2) З формули (2) випливає, що при зміні опорів R1 і R2 змінюється напруга на виході схеми. Діод 3 слугує для випрямлення змінного струму, а для конденсатор 4 виконує функцію згладжувального фільтра. Таким чином забезпечується досягнення поставленої задачі, що розширює функціональні можливості схеми. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Перетворювач активного імітансу в напругу, який містить діод, який підключений анодом до вхідної клеми, а катодом до вихідної клеми, та конденсатор, який першою клемою підключений паралельно між катодом діода і вихідною клемою, а другою клемою підключений до заземлення, який відрізняється тим, що в нього введено перший та другий резистори, причому перший резистор підключений послідовно між вхідною клемою та анодом діода, а другий резистор першою клемою підключений між першим резистором і анодом діода, а другою клемою підключений до заземлення. 1 UA 103224 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
