Різальний апарат

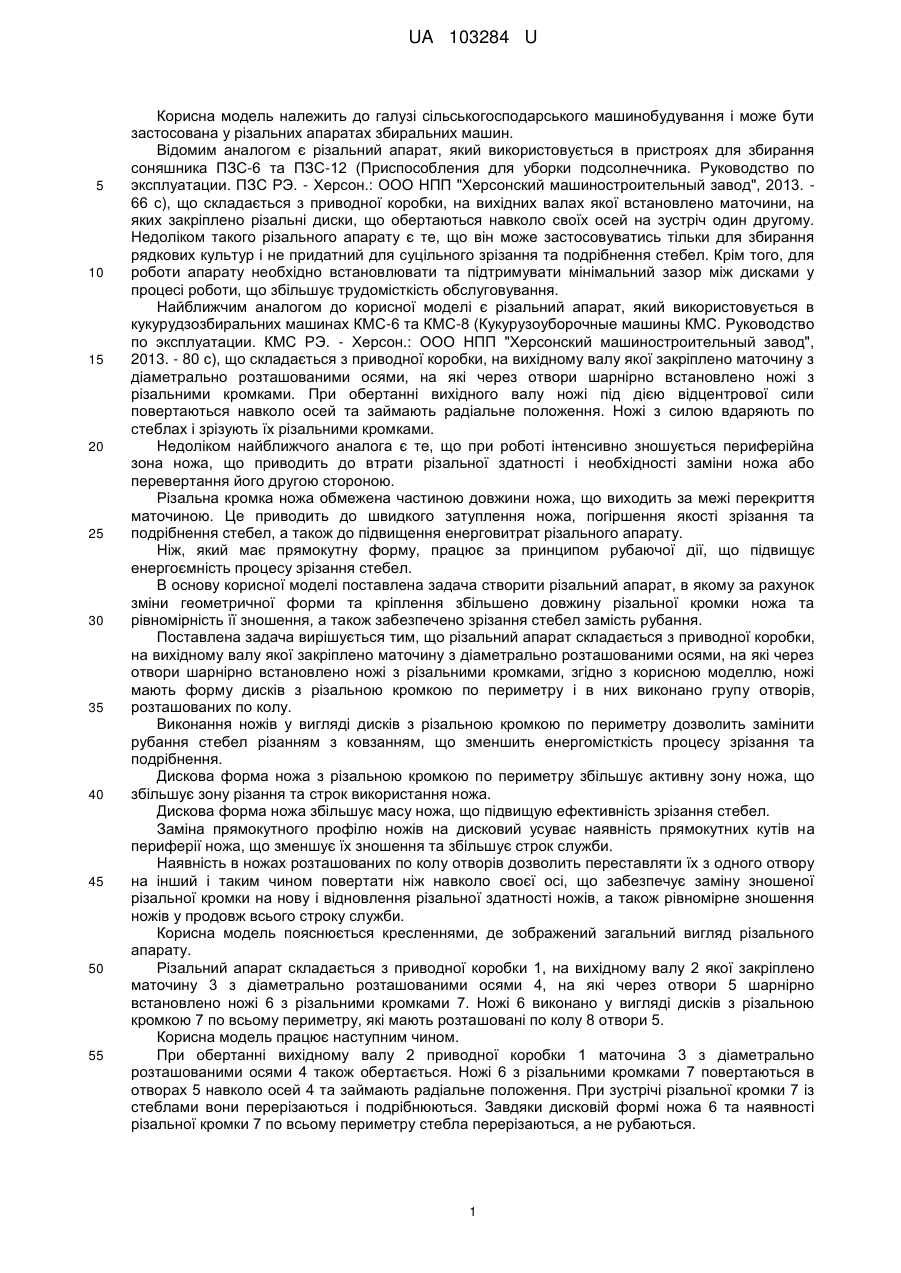

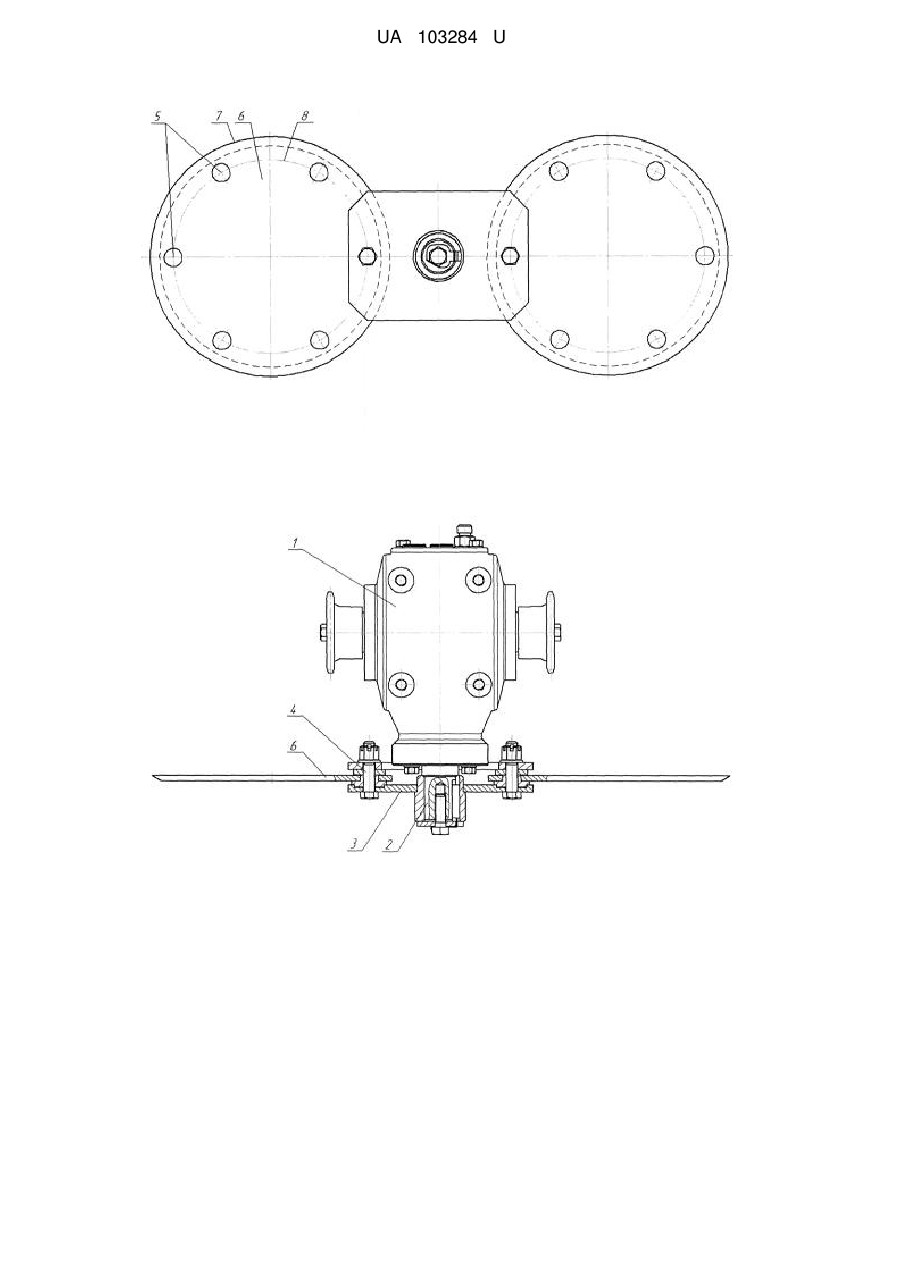

Реферат: UA 103284 U UA 103284 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути застосована у різальних апаратах збиральних машин. Відомим аналогом є різальний апарат, який використовується в пристроях для збирання соняшника ПЗС-6 та ПЗС-12 (Приспособления для уборки подсолнечника. Руководство по эксплуатации. ПЗС РЭ. - Херсон.: ООО НПП "Херсонский машиностроительный завод", 2013. 66 с), що складається з приводної коробки, на вихідних валах якої встановлено маточини, на яких закріплено різальні диски, що обертаються навколо своїх осей на зустріч один другому. Недоліком такого різального апарату є те, що він може застосовуватись тільки для збирання рядкових культур і не придатний для суцільного зрізання та подрібнення стебел. Крім того, для роботи апарату необхідно встановлювати та підтримувати мінімальний зазор між дисками у процесі роботи, що збільшує трудомісткість обслуговування. Найближчим аналогом до корисної моделі є різальний апарат, який використовується в кукурудзозбиральних машинах КМС-6 та КМС-8 (Кукурузоуборочные машины КМС. Руководство по эксплуатации. КМС РЭ. - Херсон.: ООО НПП "Херсонский машиностроительный завод", 2013. - 80 с), що складається з приводної коробки, на вихідному валу якої закріплено маточину з діаметрально розташованими осями, на які через отвори шарнірно встановлено ножі з різальними кромками. При обертанні вихідного валу ножі під дією відцентрової сили повертаються навколо осей та займають радіальне положення. Ножі з силою вдаряють по стеблах і зрізують їх різальними кромками. Недоліком найближчого аналога є те, що при роботі інтенсивно зношується периферійна зона ножа, що приводить до втрати різальної здатності і необхідності заміни ножа або перевертання його другою стороною. Різальна кромка ножа обмежена частиною довжини ножа, що виходить за межі перекриття маточиною. Це приводить до швидкого затуплення ножа, погіршення якості зрізання та подрібнення стебел, а також до підвищення енерговитрат різального апарату. Ніж, який має прямокутну форму, працює за принципом рубаючої дії, що підвищує енергоємність процесу зрізання стебел. В основу корисної моделі поставлена задача створити різальний апарат, в якому за рахунок зміни геометричної форми та кріплення збільшено довжину різальної кромки ножа та рівномірність її зношення, а також забезпечено зрізання стебел замість рубання. Поставлена задача вирішується тим, що різальний апарат складається з приводної коробки, на вихідному валу якої закріплено маточину з діаметрально розташованими осями, на які через отвори шарнірно встановлено ножі з різальними кромками, згідно з корисною моделлю, ножі мають форму дисків з різальною кромкою по периметру і в них виконано групу отворів, розташованих по колу. Виконання ножів у вигляді дисків з різальною кромкою по периметру дозволить замінити рубання стебел різанням з ковзанням, що зменшить енергомісткість процесу зрізання та подрібнення. Дискова форма ножа з різальною кромкою по периметру збільшує активну зону ножа, що збільшує зону різання та строк використання ножа. Дискова форма ножа збільшує масу ножа, що підвищую ефективність зрізання стебел. Заміна прямокутного профілю ножів на дисковий усуває наявність прямокутних кутів на периферії ножа, що зменшує їх зношення та збільшує строк служби. Наявність в ножах розташованих по колу отворів дозволить переставляти їх з одного отвору на інший і таким чином повертати ніж навколо своєї осі, що забезпечує заміну зношеної різальної кромки на нову і відновлення різальної здатності ножів, а також рівномірне зношення ножів у продовж всього строку служби. Корисна модель пояснюється кресленнями, де зображений загальний вигляд різального апарату. Різальний апарат складається з приводної коробки 1, на вихідному валу 2 якої закріплено маточину 3 з діаметрально розташованими осями 4, на які через отвори 5 шарнірно встановлено ножі 6 з різальними кромками 7. Ножі 6 виконано у вигляді дисків з різальною кромкою 7 по всьому периметру, які мають розташовані по колу 8 отвори 5. Корисна модель працює наступним чином. При обертанні вихідному валу 2 приводної коробки 1 маточина 3 з діаметрально розташованими осями 4 також обертається. Ножі 6 з різальними кромками 7 повертаються в отворах 5 навколо осей 4 та займають радіальне положення. При зустрічі різальної кромки 7 із стеблами вони перерізаються і подрібнюються. Завдяки дисковій формі ножа 6 та наявності різальної кромки 7 по всьому периметру стебла перерізаються, а не рубаються. 1 UA 103284 U 5 Після затуплення різальної кромки 7 ніж 6 знімається та переставляється на сусідній отвір 5. Процедура перестановки ножа 6 виконується по черзі через всі отвори 5, розташовані по колу 8, до повного затуплення різальної кромки 7. Таким чином, зменшується енергомісткість процесу зрізання і подрібнення стебел та збільшується строк служби різального апарату. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Різальний апарат, що складається з приводної коробки, на вихідному валу якої закріплено маточину з діаметрально розташованими осями, на які через отвори шарнірно встановлено ножі з різальними кромками, який відрізняється тим, що ножі мають форму дисків з різальною кромкою по периметру і в них виконано групу отворів, розташованих по колу. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
