Різальний апарат з горизонтальною віссю обертання для скошування та подрібнення рослин або їх решток

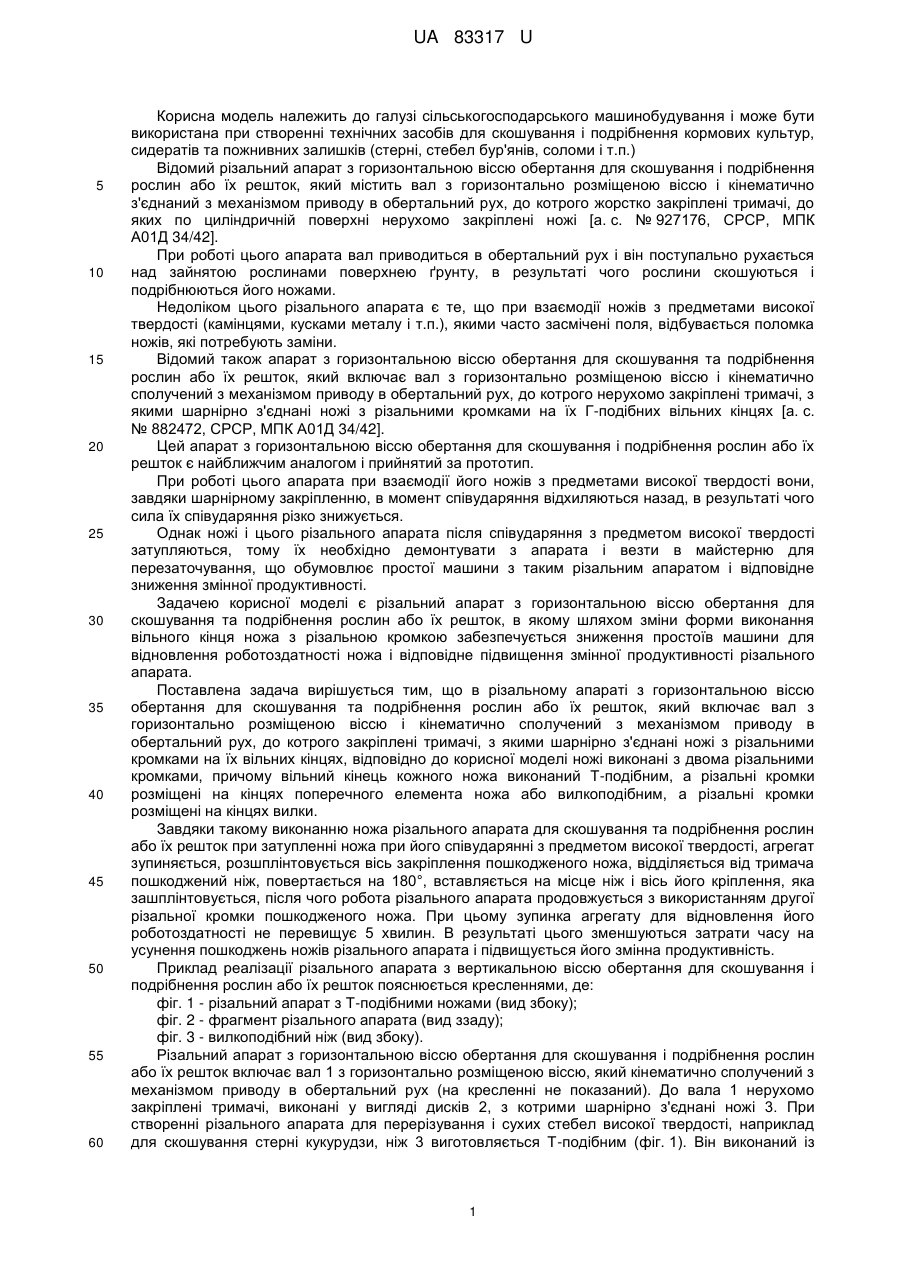

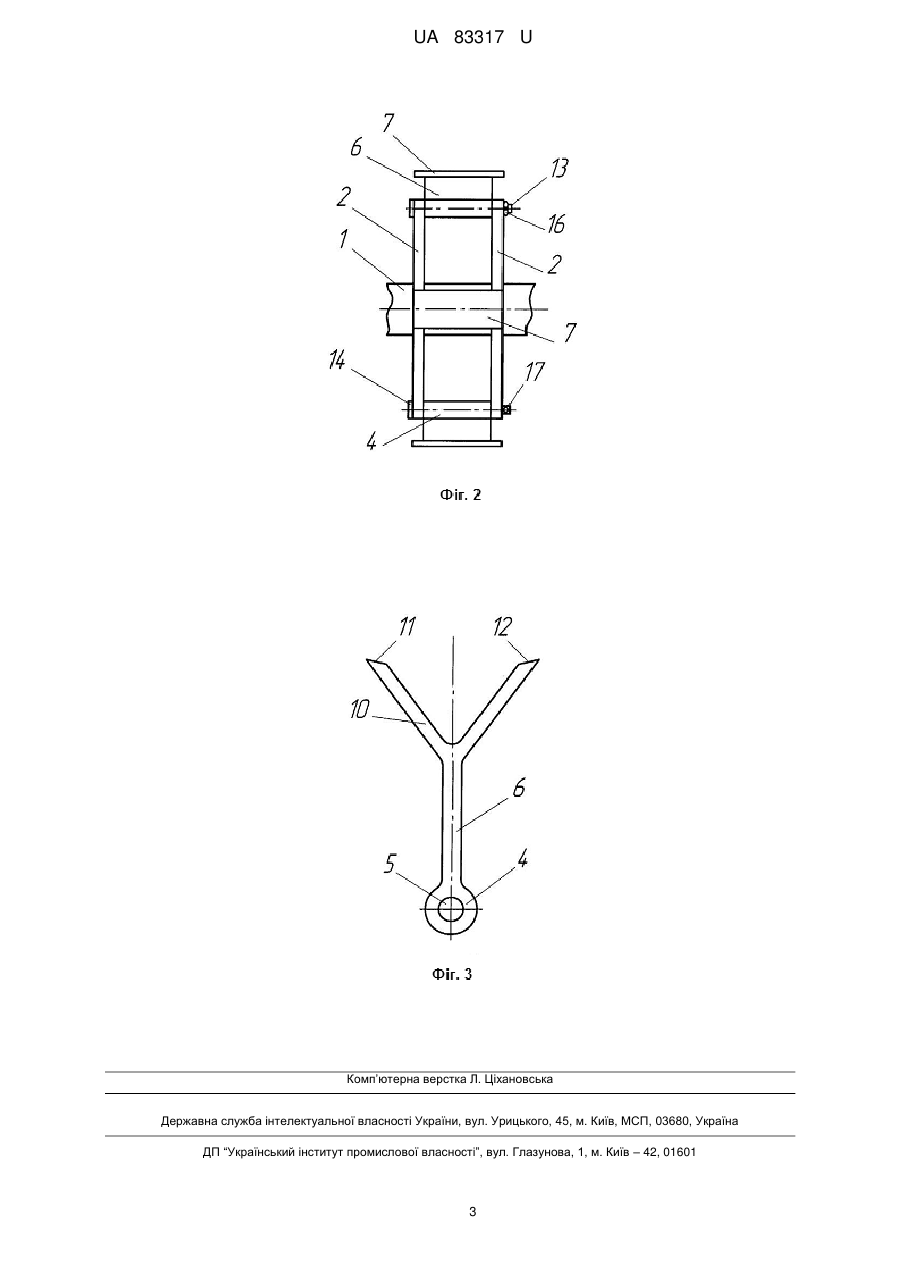

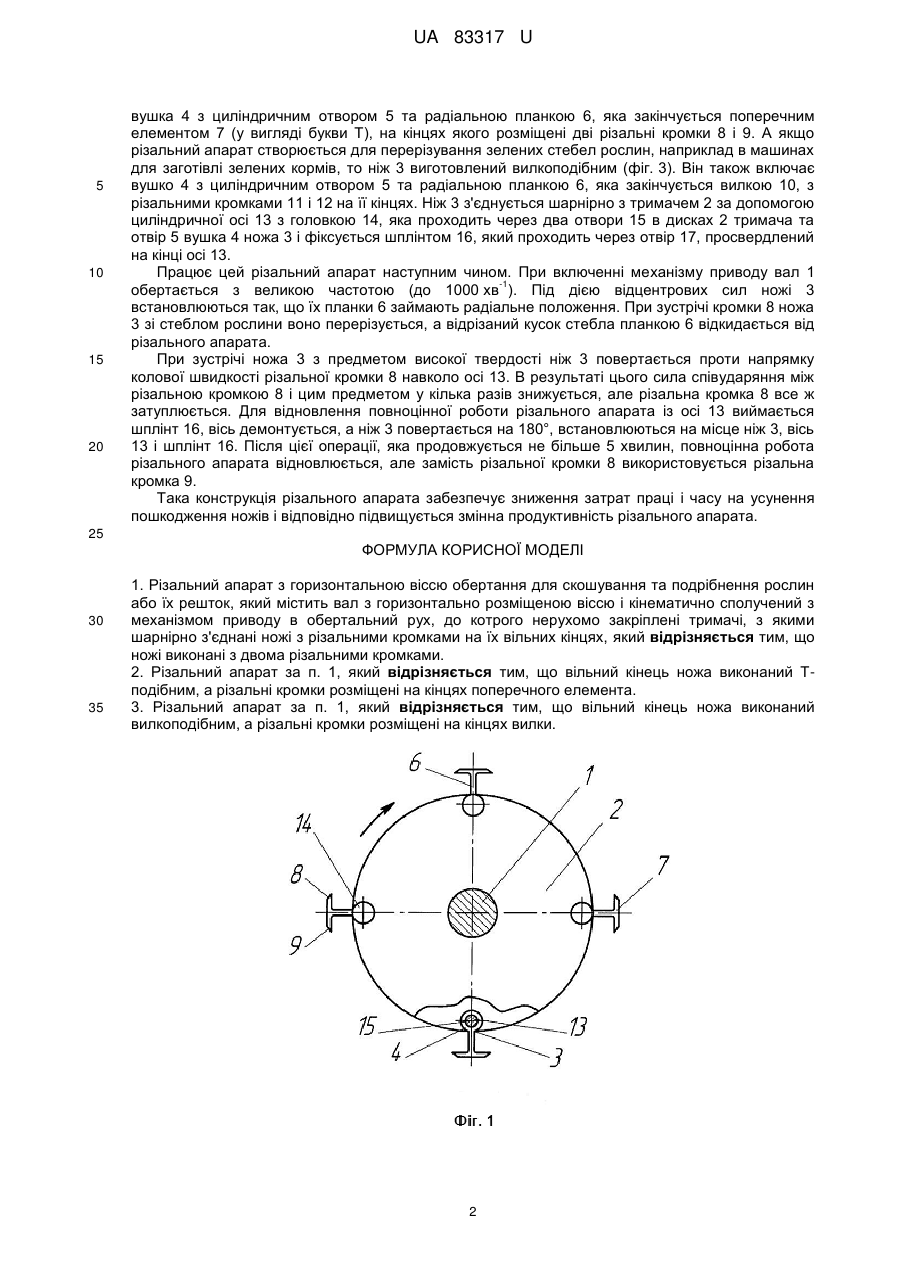

Реферат: Різальний апарат з горизонтальною віссю обертання для скошування та подрібнення рослин або їх решток містить вал з горизонтально розміщеною віссю і кінематично сполучений з механізмом приводу в обертальний рух. До вала нерухомо закріплені тримачі, з якими шарнірно з'єднані ножі з різальними кромками на їх вільних кінцях. Ножі виконані з двома різальними кромками. UA 83317 U (54) РІЗАЛЬНИЙ АПАРАТ З ГОРИЗОНТАЛЬНОЮ ВІССЮ ОБЕРТАННЯ ДЛЯ СКОШУВАННЯ ТА ПОДРІБНЕННЯ РОСЛИН АБО ЇХ РЕШТОК UA 83317 U UA 83317 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана при створенні технічних засобів для скошування і подрібнення кормових культур, сидератів та пожнивних залишків (стерні, стебел бур'янів, соломи і т.п.) Відомий різальний апарат з горизонтальною віссю обертання для скошування і подрібнення рослин або їх решток, який містить вал з горизонтально розміщеною віссю і кінематично з'єднаний з механізмом приводу в обертальний рух, до котрого жорстко закріплені тримачі, до яких по циліндричній поверхні нерухомо закріплені ножі [а. с. № 927176, СРСР, МПК А01Д 34/42]. При роботі цього апарата вал приводиться в обертальний рух і він поступально рухається над зайнятою рослинами поверхнею ґрунту, в результаті чого рослини скошуються і подрібнюються його ножами. Недоліком цього різального апарата є те, що при взаємодії ножів з предметами високої твердості (камінцями, кусками металу і т.п.), якими часто засмічені поля, відбувається поломка ножів, які потребують заміни. Відомий також апарат з горизонтальною віссю обертання для скошування та подрібнення рослин або їх решток, який включає вал з горизонтально розміщеною віссю і кінематично сполучений з механізмом приводу в обертальний рух, до котрого нерухомо закріплені тримачі, з якими шарнірно з'єднані ножі з різальними кромками на їх Г-подібних вільних кінцях [а. с. № 882472, СРСР, МПК А01Д 34/42]. Цей апарат з горизонтальною віссю обертання для скошування і подрібнення рослин або їх решток є найближчим аналогом і прийнятий за прототип. При роботі цього апарата при взаємодії його ножів з предметами високої твердості вони, завдяки шарнірному закріпленню, в момент співударяння відхиляються назад, в результаті чого сила їх співударяння різко знижується. Однак ножі і цього різального апарата після співударяння з предметом високої твердості затупляються, тому їх необхідно демонтувати з апарата і везти в майстерню для перезаточування, що обумовлює простої машини з таким різальним апаратом і відповідне зниження змінної продуктивності. Задачею корисної моделі є різальний апарат з горизонтальною віссю обертання для скошування та подрібнення рослин або їх решток, в якому шляхом зміни форми виконання вільного кінця ножа з різальною кромкою забезпечується зниження простоїв машини для відновлення роботоздатності ножа і відповідне підвищення змінної продуктивності різального апарата. Поставлена задача вирішується тим, що в різальному апараті з горизонтальною віссю обертання для скошування та подрібнення рослин або їх решток, який включає вал з горизонтально розміщеною віссю і кінематично сполучений з механізмом приводу в обертальний рух, до котрого закріплені тримачі, з якими шарнірно з'єднані ножі з різальними кромками на їх вільних кінцях, відповідно до корисної моделі ножі виконані з двома різальними кромками, причому вільний кінець кожного ножа виконаний Т-подібним, а різальні кромки розміщені на кінцях поперечного елемента ножа або вилкоподібним, а різальні кромки розміщені на кінцях вилки. Завдяки такому виконанню ножа різального апарата для скошування та подрібнення рослин або їх решток при затупленні ножа при його співударянні з предметом високої твердості, агрегат зупиняється, розшплінтовується вісь закріплення пошкодженого ножа, відділяється від тримача пошкоджений ніж, повертається на 180°, вставляється на місце ніж і вісь його кріплення, яка зашплінтовується, після чого робота різального апарата продовжується з використанням другої різальної кромки пошкодженого ножа. При цьому зупинка агрегату для відновлення його роботоздатності не перевищує 5 хвилин. В результаті цього зменшуються затрати часу на усунення пошкоджень ножів різального апарата і підвищується його змінна продуктивність. Приклад реалізації різального апарата з вертикальною віссю обертання для скошування і подрібнення рослин або їх решток пояснюється кресленнями, де: фіг. 1 - різальний апарат з Т-подібними ножами (вид збоку); фіг. 2 - фрагмент різального апарата (вид ззаду); фіг. 3 - вилкоподібний ніж (вид збоку). Різальний апарат з горизонтальною віссю обертання для скошування і подрібнення рослин або їх решток включає вал 1 з горизонтально розміщеною віссю, який кінематично сполучений з механізмом приводу в обертальний рух (на кресленні не показаний). До вала 1 нерухомо закріплені тримачі, виконані у вигляді дисків 2, з котрими шарнірно з'єднані ножі 3. При створенні різального апарата для перерізування і сухих стебел високої твердості, наприклад для скошування стерні кукурудзи, ніж 3 виготовляється Т-подібним (фіг. 1). Він виконаний із 1 UA 83317 U 5 10 15 20 вушка 4 з циліндричним отвором 5 та радіальною планкою 6, яка закінчується поперечним елементом 7 (у вигляді букви Т), на кінцях якого розміщені дві різальні кромки 8 і 9. А якщо різальний апарат створюється для перерізування зелених стебел рослин, наприклад в машинах для заготівлі зелених кормів, то ніж 3 виготовлений вилкоподібним (фіг. 3). Він також включає вушко 4 з циліндричним отвором 5 та радіальною планкою 6, яка закінчується вилкою 10, з різальними кромками 11 і 12 на її кінцях. Ніж 3 з'єднується шарнірно з тримачем 2 за допомогою циліндричної осі 13 з головкою 14, яка проходить через два отвори 15 в дисках 2 тримача та отвір 5 вушка 4 ножа 3 і фіксується шплінтом 16, який проходить через отвір 17, просвердлений на кінці осі 13. Працює цей різальний апарат наступним чином. При включенні механізму приводу вал 1 -1 обертається з великою частотою (до 1000 хв ). Під дією відцентрових сил ножі 3 встановлюються так, що їх планки 6 займають радіальне положення. При зустрічі кромки 8 ножа 3 зі стеблом рослини воно перерізується, а відрізаний кусок стебла планкою 6 відкидається від різального апарата. При зустрічі ножа 3 з предметом високої твердості ніж 3 повертається проти напрямку колової швидкості різальної кромки 8 навколо осі 13. В результаті цього сила співударяння між різальною кромкою 8 і цим предметом у кілька разів знижується, але різальна кромка 8 все ж затуплюється. Для відновлення повноцінної роботи різального апарата із осі 13 виймається шплінт 16, вісь демонтується, а ніж 3 повертається на 180°, встановлюються на місце ніж 3, вісь 13 і шплінт 16. Після цієї операції, яка продовжується не більше 5 хвилин, повноцінна робота різального апарата відновлюється, але замість різальної кромки 8 використовується різальна кромка 9. Така конструкція різального апарата забезпечує зниження затрат праці і часу на усунення пошкодження ножів і відповідно підвищується змінна продуктивність різального апарата. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 1. Різальний апарат з горизонтальною віссю обертання для скошування та подрібнення рослин або їх решток, який містить вал з горизонтально розміщеною віссю і кінематично сполучений з механізмом приводу в обертальний рух, до котрого нерухомо закріплені тримачі, з якими шарнірно з'єднані ножі з різальними кромками на їх вільних кінцях, який відрізняється тим, що ножі виконані з двома різальними кромками. 2. Різальний апарат за п. 1, який відрізняється тим, що вільний кінець ножа виконаний Тподібним, а різальні кромки розміщені на кінцях поперечного елемента. 3. Різальний апарат за п. 1, який відрізняється тим, що вільний кінець ножа виконаний вилкоподібним, а різальні кромки розміщені на кінцях вилки. 2 UA 83317 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
