Томограф

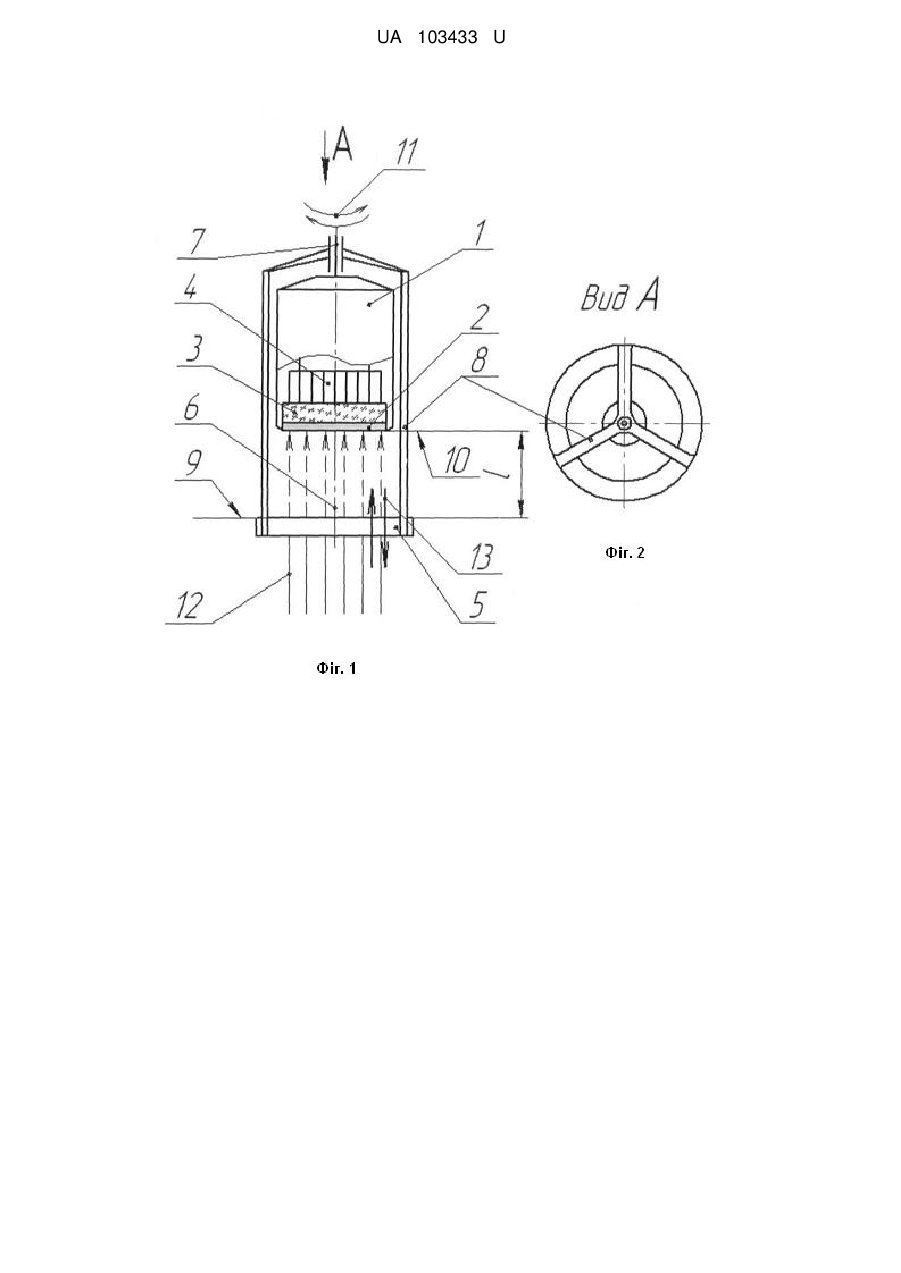

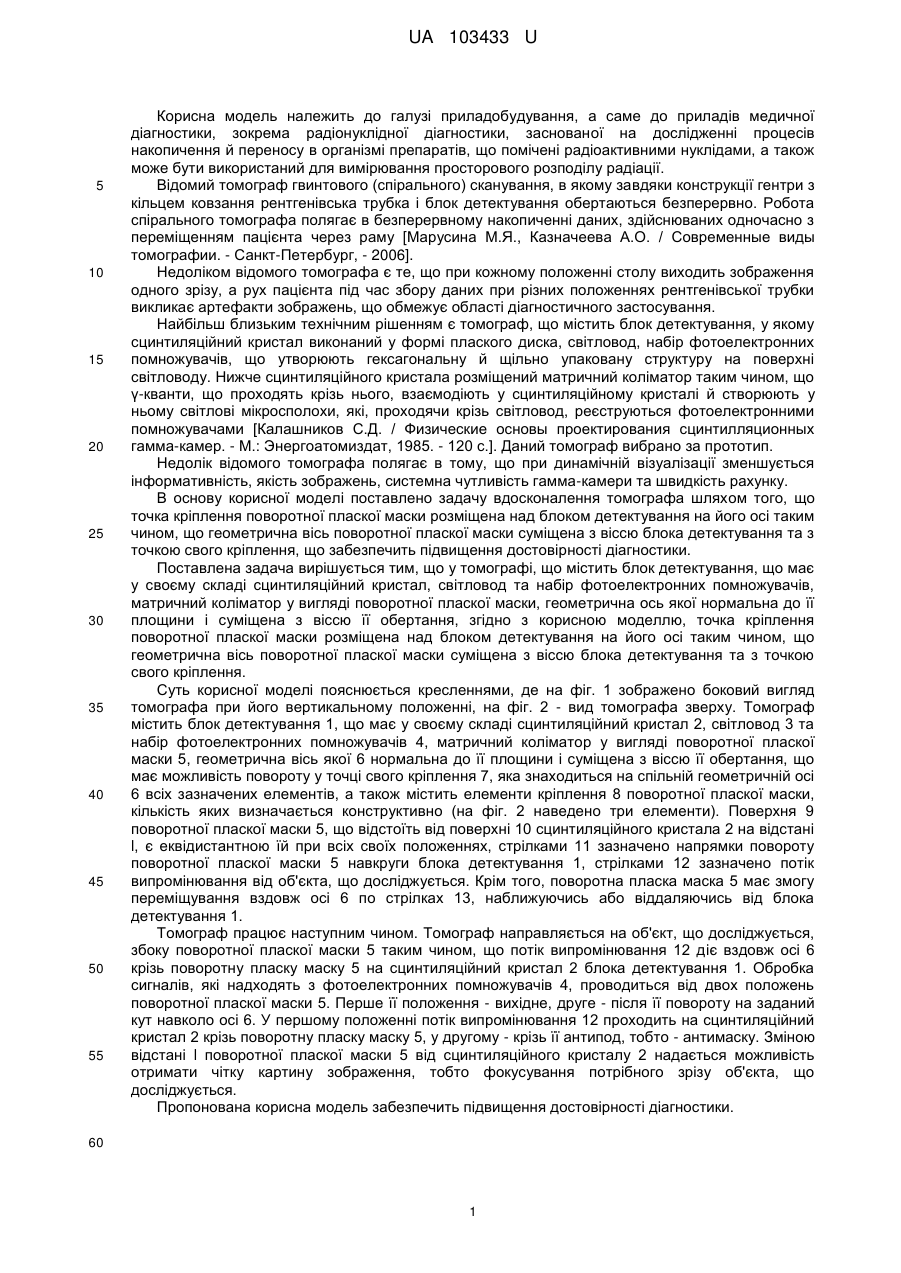

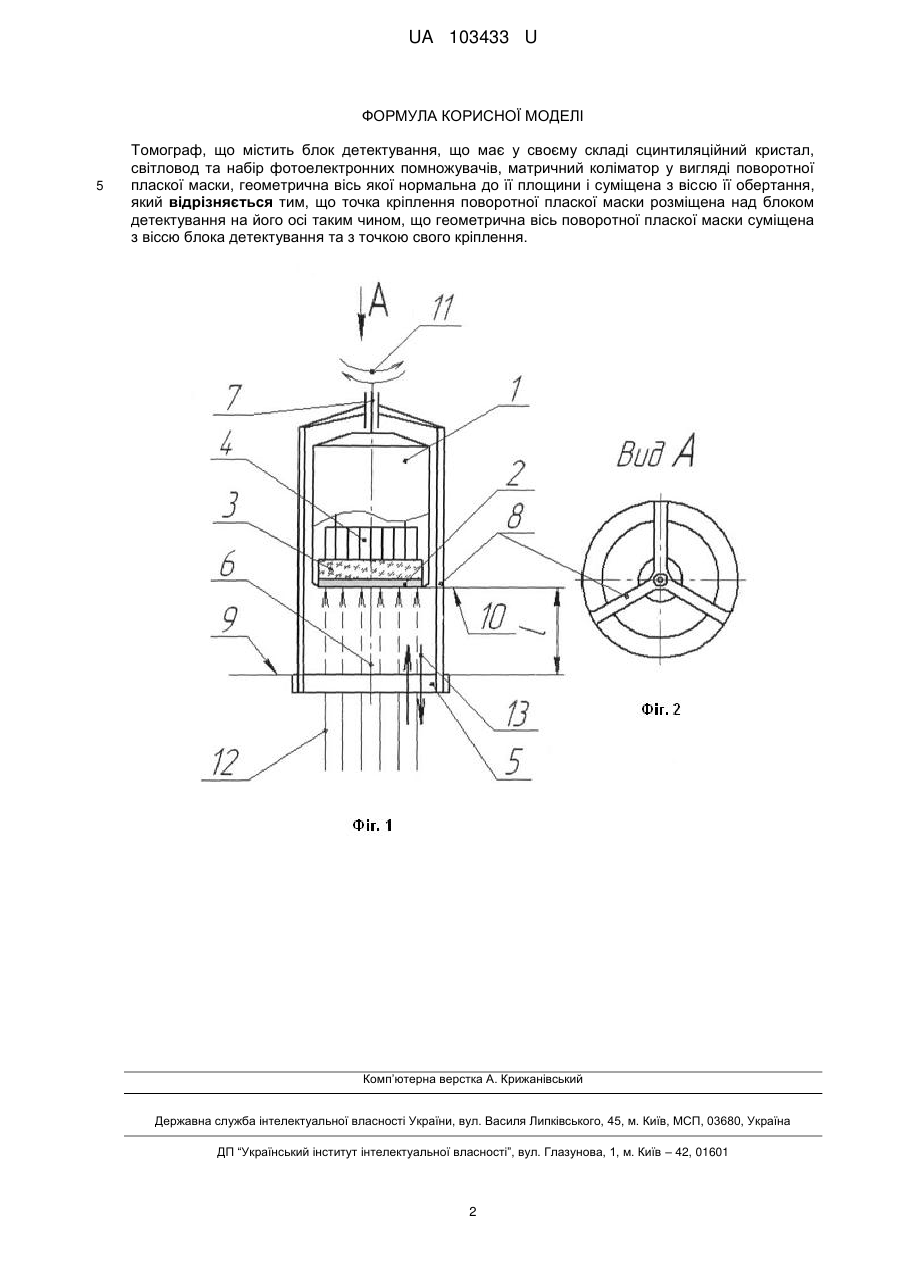

Реферат: Томограф містить блок детектування, що має у своєму складі сцинтиляційний кристал, світловод та набір фотоелектронних помножувачів, матричний коліматор у вигляді поворотної пласкої маски, геометрична вісь якої нормальна до її площини і суміщена з віссю її обертання. Точка кріплення поворотної пласкої маски розміщена над блоком детектування на його осі таким чином, що геометрична вісь поворотної пласкої маски суміщена з віссю блока детектування та з точкою свого кріплення. UA 103433 U (12) UA 103433 U UA 103433 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі приладобудування, а саме до приладів медичної діагностики, зокрема радіонуклідної діагностики, заснованої на дослідженні процесів накопичення й переносу в організмі препаратів, що помічені радіоактивними нуклідами, а також може бути використаний для вимірювання просторового розподілу радіації. Відомий томограф гвинтового (спірального) сканування, в якому завдяки конструкції гентри з кільцем ковзання рентгенівська трубка і блок детектування обертаються безперервно. Робота спірального томографа полягає в безперервному накопиченні даних, здійснюваних одночасно з переміщенням пацієнта через раму [Марусина М.Я., Казначеева А.О. / Современные виды томографии. - Санкт-Петербург, - 2006]. Недоліком відомого томографа є те, що при кожному положенні столу виходить зображення одного зрізу, а рух пацієнта під час збору даних при різних положеннях рентгенівської трубки викликає артефакти зображень, що обмежує області діагностичного застосування. Найбільш близьким технічним рішенням є томограф, що містить блок детектування, у якому сцинтиляційний кристал виконаний у формі плаского диска, світловод, набір фотоелектронних помножувачів, що утворюють гексагональну й щільно упаковану структуру на поверхні світловоду. Нижче сцинтиляційного кристала розміщений матричний коліматор таким чином, що γ-кванти, що проходять крізь нього, взаємодіють у сцинтиляційному кристалі й створюють у ньому світлові мікросполохи, які, проходячи крізь світловод, реєструються фотоелектронними помножувачами [Калашников С.Д. / Физические основы проектирования сцинтилляционных гамма-камер. - М.: Энергоатомиздат, 1985. - 120 с.]. Даний томограф вибрано за прототип. Недолік відомого томографа полягає в тому, що при динамічній візуалізації зменшується інформативність, якість зображень, системна чутливість гамма-камери та швидкість рахунку. В основу корисної моделі поставлено задачу вдосконалення томографа шляхом того, що точка кріплення поворотної пласкої маски розміщена над блоком детектування на його осі таким чином, що геометрична вісь поворотної пласкої маски суміщена з віссю блока детектування та з точкою свого кріплення, що забезпечить підвищення достовірності діагностики. Поставлена задача вирішується тим, що у томографі, що містить блок детектування, що має у своєму складі сцинтиляційний кристал, світловод та набір фотоелектронних помножувачів, матричний коліматор у вигляді поворотної пласкої маски, геометрична ось якої нормальна до її площини і суміщена з віссю її обертання, згідно з корисною моделлю, точка кріплення поворотної пласкої маски розміщена над блоком детектування на його осі таким чином, що геометрична вісь поворотної пласкої маски суміщена з віссю блока детектування та з точкою свого кріплення. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображено боковий вигляд томографа при його вертикальному положенні, на фіг. 2 - вид томографа зверху. Томограф містить блок детектування 1, що має у своєму складі сцинтиляційний кристал 2, світловод 3 та набір фотоелектронних помножувачів 4, матричний коліматор у вигляді поворотної пласкої маски 5, геометрична вісь якої 6 нормальна до її площини і суміщена з віссю її обертання, що має можливість повороту у точці свого кріплення 7, яка знаходиться на спільній геометричній осі 6 всіх зазначених елементів, а також містить елементи кріплення 8 поворотної пласкої маски, кількість яких визначається конструктивно (на фіг. 2 наведено три елементи). Поверхня 9 поворотної пласкої маски 5, що відстоїть від поверхні 10 сцинтиляційного кристала 2 на відстані l, є еквідистантною їй при всіх своїх положеннях, стрілками 11 зазначено напрямки повороту поворотної пласкої маски 5 навкруги блока детектування 1, стрілками 12 зазначено потік випромінювання від об'єкта, що досліджується. Крім того, поворотна пласка маска 5 має змогу переміщування вздовж осі 6 по стрілках 13, наближуючись або віддаляючись від блока детектування 1. Томограф працює наступним чином. Томограф направляється на об'єкт, що досліджується, збоку поворотної пласкої маски 5 таким чином, що потік випромінювання 12 діє вздовж осі 6 крізь поворотну пласку маску 5 на сцинтиляційний кристал 2 блока детектування 1. Обробка сигналів, які надходять з фотоелектронних помножувачів 4, проводиться від двох положень поворотної пласкої маски 5. Перше її положення - вихідне, друге - після її повороту на заданий кут навколо осі 6. У першому положенні потік випромінювання 12 проходить на сцинтиляційний кристал 2 крізь поворотну пласку маску 5, у другому - крізь її антипод, тобто - антимаску. Зміною відстані l поворотної пласкої маски 5 від сцинтиляційного кристалу 2 надається можливість отримати чітку картину зображення, тобто фокусування потрібного зрізу об'єкта, що досліджується. Пропонована корисна модель забезпечить підвищення достовірності діагностики. 60 1 UA 103433 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Томограф, що містить блок детектування, що має у своєму складі сцинтиляційний кристал, світловод та набір фотоелектронних помножувачів, матричний коліматор у вигляді поворотної пласкої маски, геометрична вісь якої нормальна до її площини і суміщена з віссю її обертання, який відрізняється тим, що точка кріплення поворотної пласкої маски розміщена над блоком детектування на його осі таким чином, що геометрична вісь поворотної пласкої маски суміщена з віссю блока детектування та з точкою свого кріплення. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
