Оптичний інфрачервоний томограф бобонича п.п.

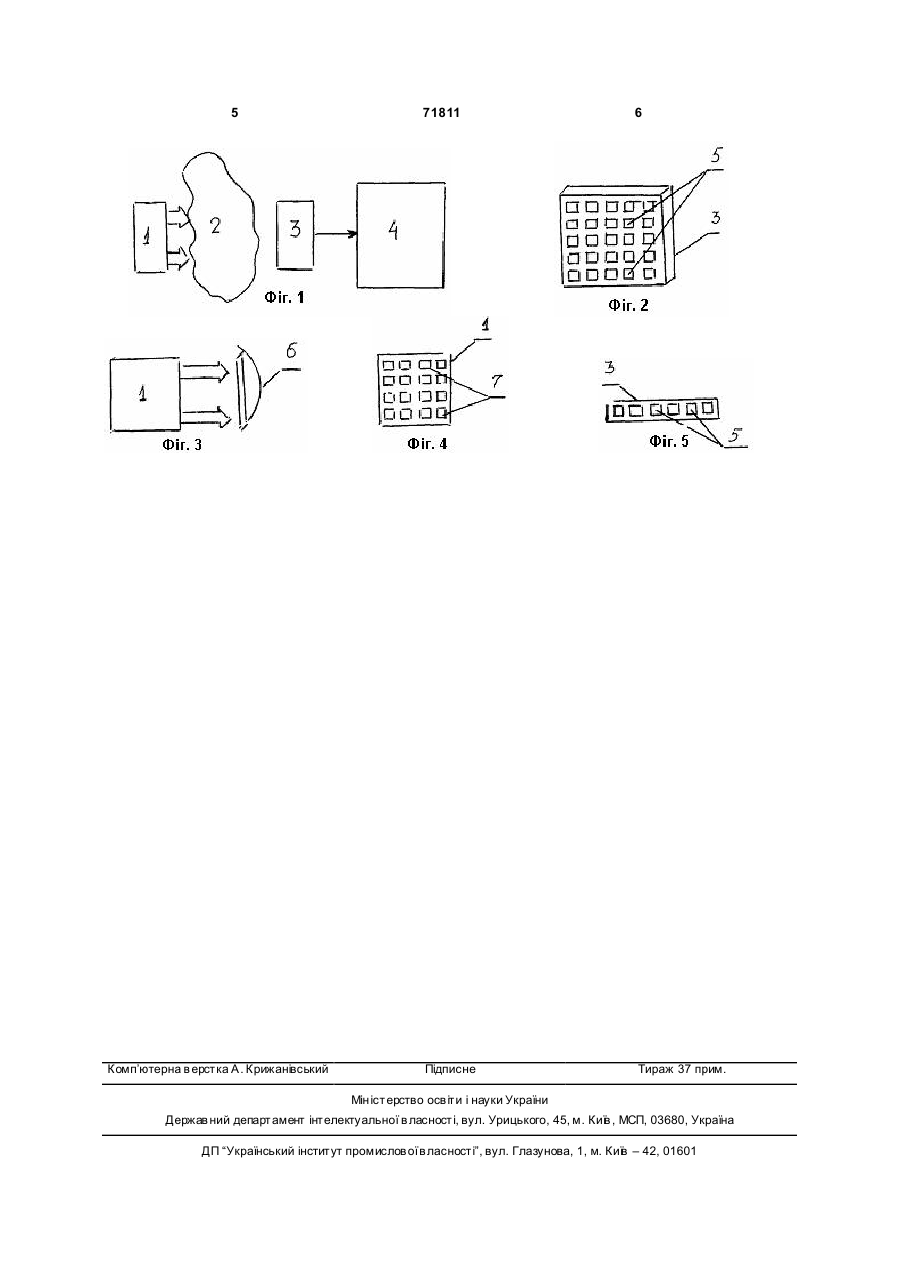

1. Оптичний інфрачервоний томограф, що складається із опромінювача об'єкта, детекторів і електрично зв'язаних з ними систем обробки сигналів та відновлення відображення об'єкта, який відрізняє ться тим, що детектори виконані із фотоприймачів структури р-n-р-n-типу з інверсією знака електрорушійної сили, а опромінювачем служить інфрачервоне джерело світла. 2. Томограф за п. 1, який відрізняється тим, що як детектори застосовують матрицю фотоприймачів стр уктури р-n-р-n-типу з інверсією знака електрорушійної сили. 3 71811 4 В якості опромінювача об'єкту використано ромінювана 1 об'єкту 2, матриці 3 детекторів широкоформатний інфрачервоний випромінювач. (Фіг.2) електрично зв'язаних з ними системи 4 обВ якості опромінювача застосовано джерело робки сигналів та відновлення відображення об'єкінфрачервоного світла та циліндрична лінза, що ту 2, причому матриця 3 детекторів виконана із перетворює світловий промінь у виді лінії, яким фотоприймачів 5 структури р-n-р-n-типу з інверсісканується по поверхні біологічного об'єкту. єю знаку електрорушійної сили. В якості опроміВипромінювач можна виготовити у виді матнювача об'єкту використано широкоформатний риці інфрачервоних світлодіодів. інфрачервоний випромінювач. В якості опромінюЗаявлений оптичний томограф відрізняється вача можна застосувати джерело 1 інфрачервоновід прототипу тим, що в ньому збільшується інфого світла, циліндричної лінзи 6 (Фіг.3), яке дає вурмативність отримання достовірного стану біологізький пучок у виді лінії, та системи сканування чного об'єкту. світла по поверхні біологічного об'єкту. ОпСуть винаходу основана на тому, що де текторомінювач 1 можна виготовити у виді матриці ри із фотоприймачів структури р-n-р-n-типу з інвеінфрачервоних світлодіодів 7 (Фіг.4). По іншому рсією знаку електрорушійної сили, дають можливаріанту фотоприймачі виготовлені у виді лінійки, вість реєструвати інфрачервоне випромінювання, яка рухається вздовж біологічного чи іншого маяке пройшло через біологічний об'єкт, який є струтеріалу перпендикулярно до довжини лінійки ктурою із різною оптичною густиною, на яких про(Фіг.5). Це дає можливість реєструвати оптичний ходить поглинання інфрачервоного проміння. В сигнал з застосуванням меншою кількістю виходів залежності від цього поглинання матриця фотоз фотоприймачів до блоку обробки сигналу. Можприймачів реєструє його і на екрані системи оброливе поєднання лінійки фотоприймачів з лінійкою бки сигналів та відновлення відображення об'єкту інфрачервоних опромінювачів. представляється картина внутрішньої будови біоОптичний інфрачервоний томограф працює логічного об'єкту. Особливість фотоприймачів таким чином. зв'язана з тим, що в ньому в залежності від оптичОпромінювач 1 дає широкий потік ної густини об'єкту, інтенсивність світла, яке пройінфрачервоного проміння на об'єкт 2. Частина шло через об'єкт, викликає зміну знаку електроруінфрачервоного проміння поглинається на об'єкті шійної сили на виході фотоприймачів. В 2, а частина інфрачервоного проміння, яке пройшфотоприймачах виникає струм із знаком "-" або ло через об'єкт 2 з різною оптичною густиною, струм із знаком "+" , знак яких залежить від знареєструється за допомогою детекторів або матчення інтенсивності світла, яке пройшло через риці 3 фотоприймачів 5. В залежності від величини об'єкт. Реєстрація значення інтенсивності світла інтенсивності світла, яке пройшло через об'єкт, на на вході фотоприймачів не потребує ні меекрані системи 4 обробки сигналів та відновлення ханічного чи електричного перемикання в системі відображення об'єкту 2 подається картина струкобробки сигналів та відновлення відображення тури біологічного об'єкту. об'єкту. На виході фотоприймачів, які приєднані до Завдяки використання інфрачервоних промесистеми обробки сигналу, в залежності від нів променеве навантаження на біологічний об'єкт інтенсивності поглинутого світла змінюється зназменшується, по скільки фотоприймачі із р-n-р-nчення та знак електрорушійної сили. структуроїо здатні реєструвати інтенсивність світРеєстрування сигналу томографа відбуваєтьла, яке пройшло через об'єкт. ся за допомогою матриці фотоприймачів структури Винахід може бути реалізований за рахунок р-n-р-n-типу, що приєднані до блоку обробки сигзбереження когерентності падаючого проміння по налів. відношенню до пучка ІЧ випромінювання при опБлок детекторів можна виготовити у виді тичній інтерференції. лінійки фотоприймачів структури р-n-р-n-типу. В Оптичний томограф дозволяє значно зменшицьому випадку лінійка фотоприймачів виконана ти променеве навантаження із-за використання рухомою, рух якої відбувається перпендикулярно інфрачервоного світла та застосування фотодо довжини лінійки вздовж об'єкту. приймачів із р-n-р-n-структурою, які здатні реєстІЧ проміння, яке направляється на біооб'єкт, рувати різні значення інтенсивності в залежності має широкий діапазон довжин хвиль більше від від оптичної густини біологічного об'єкту. Слід за600нм (ближній, середній та дальній ІЧ діапазон уважити, що при реєстрації інтенсивності світла на довжин хвиль). При проходженні через біооб'єкт вході фотоприймачів не потрібно механічного чи воно по різному поглинаються біотканиною. електричного перемикання в системі обробки сигВнаслідок цього ІЧ проміння на виході мають певналів та відновлення відображення об'єкту. ну потужність та певну довжину хвилі. Тому фо тоТехнічна ефективність запропонованого томоприймачі із структурою р-n-р-n-типу здатні, як пографу також дає можливість не застосовувати в казали дослідження, здатні реєструвати картину певних дослідженнях радіоактивного чи рентгенівна носію зображення. ського джерела випромінювання. Ця особливість При проведені літературних досліджень по пов'язана з властивістю фо топриймачів з інверсінауково-технічним джерелам інформації ми не єю знаку ерс. виявили ці нові властивості фотоприймачів, з яких Літературні джерела. складається матриця детекторів томографа. 1. Авт. св. СРСР №1648376 А61В6/00, 1991. На Фіг.1-5 схематично приведений оптичний 2. Баранов В.Ю. Физические методы в медиінфрачервоний томограф. цине и биологии // www. Russian Research Centre Оптичний томограф (Фіг.1) складається із опKutchatov Institute.html 5 Комп’ютерна в ерстка А. Крижанівський 71811 6 Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
