Пристрій для розкочування внутрішніх поверхонь обертання

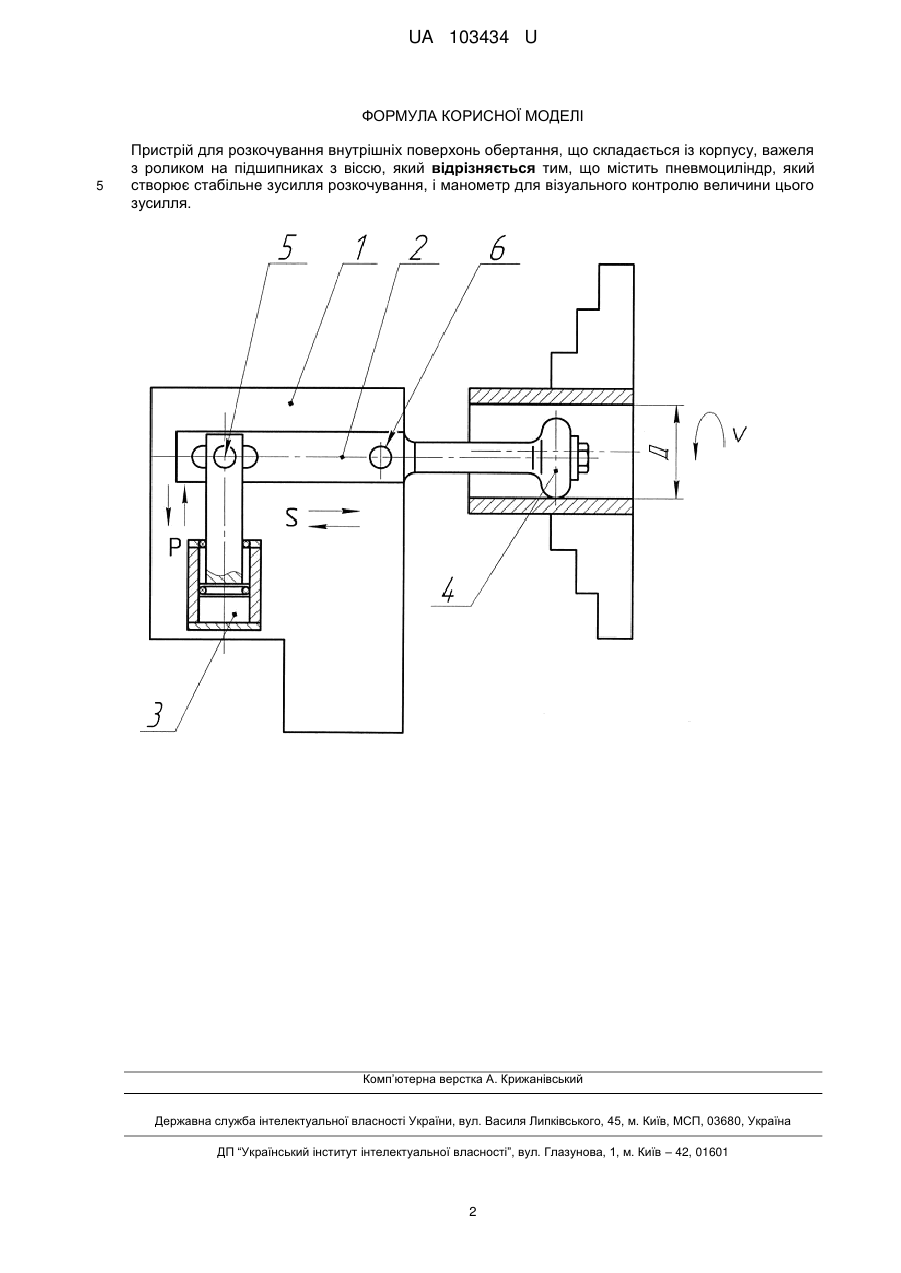

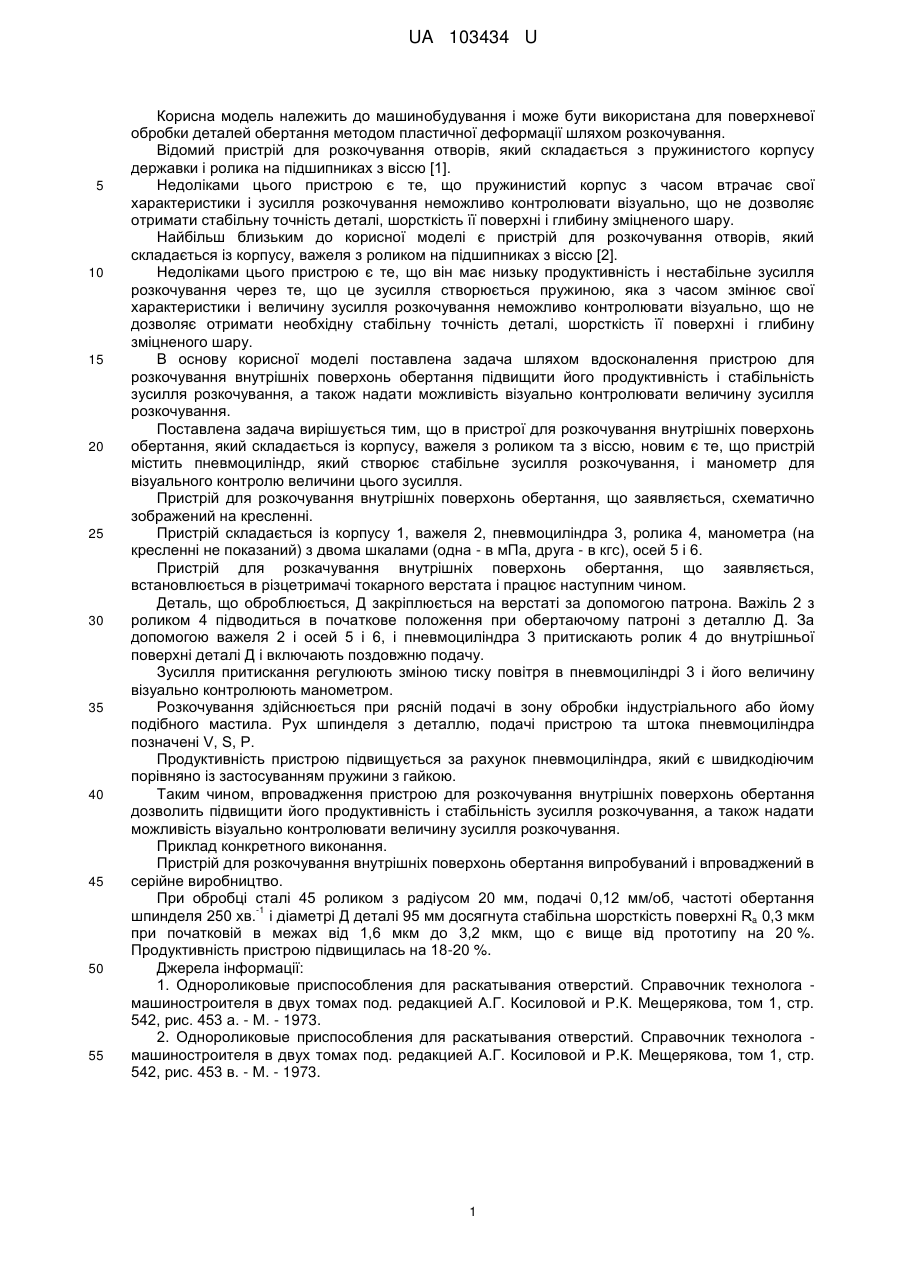

Реферат: UA 103434 U UA 103434 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування і може бути використана для поверхневої обробки деталей обертання методом пластичної деформації шляхом розкочування. Відомий пристрій для розкочування отворів, який складається з пружинистого корпусу державки і ролика на підшипниках з віссю [1]. Недоліками цього пристрою є те, що пружинистий корпус з часом втрачає свої характеристики і зусилля розкочування неможливо контролювати візуально, що не дозволяє отримати стабільну точність деталі, шорсткість її поверхні і глибину зміцненого шару. Найбільш близьким до корисної моделі є пристрій для розкочування отворів, який складається із корпусу, важеля з роликом на підшипниках з віссю [2]. Недоліками цього пристрою є те, що він має низьку продуктивність і нестабільне зусилля розкочування через те, що це зусилля створюється пружиною, яка з часом змінює свої характеристики і величину зусилля розкочування неможливо контролювати візуально, що не дозволяє отримати необхідну стабільну точність деталі, шорсткість її поверхні і глибину зміцненого шару. В основу корисної моделі поставлена задача шляхом вдосконалення пристрою для розкочування внутрішніх поверхонь обертання підвищити його продуктивність і стабільність зусилля розкочування, а також надати можливість візуально контролювати величину зусилля розкочування. Поставлена задача вирішується тим, що в пристрої для розкочування внутрішніх поверхонь обертання, який складається із корпусу, важеля з роликом та з віссю, новим є те, що пристрій містить пневмоциліндр, який створює стабільне зусилля розкочування, і манометр для візуального контролю величини цього зусилля. Пристрій для розкочування внутрішніх поверхонь обертання, що заявляється, схематично зображений на кресленні. Пристрій складається із корпусу 1, важеля 2, пневмоциліндра 3, ролика 4, манометра (на кресленні не показаний) з двома шкалами (одна - в мПа, друга - в кгс), осей 5 і 6. Пристрій для розкачування внутрішніх поверхонь обертання, що заявляється, встановлюється в різцетримачі токарного верстата і працює наступним чином. Деталь, що оброблюється, Д закріплюється на верстаті за допомогою патрона. Важіль 2 з роликом 4 підводиться в початкове положення при обертаючому патроні з деталлю Д. За допомогою важеля 2 і осей 5 і 6, і пневмоциліндра 3 притискають ролик 4 до внутрішньої поверхні деталі Д і включають поздовжню подачу. Зусилля притискання регулюють зміною тиску повітря в пневмоциліндрі 3 і його величину візуально контролюють манометром. Розкочування здійснюється при рясній подачі в зону обробки індустріального або йому подібного мастила. Рух шпинделя з деталлю, подачі пристрою та штока пневмоциліндра позначені V, S, Р. Продуктивність пристрою підвищується за рахунок пневмоциліндра, який є швидкодіючим порівняно із застосуванням пружини з гайкою. Таким чином, впровадження пристрою для розкочування внутрішніх поверхонь обертання дозволить підвищити його продуктивність і стабільність зусилля розкочування, а також надати можливість візуально контролювати величину зусилля розкочування. Приклад конкретного виконання. Пристрій для розкочування внутрішніх поверхонь обертання випробуваний і впроваджений в серійне виробництво. При обробці сталі 45 роликом з радіусом 20 мм, подачі 0,12 мм/об, частоті обертання -1 шпинделя 250 хв. і діаметрі Д деталі 95 мм досягнута стабільна шорсткість поверхні Ra 0,3 мкм при початковій в межах від 1,6 мкм до 3,2 мкм, що є вище від прототипу на 20 %. Продуктивність пристрою підвищилась на 18-20 %. Джерела інформації: 1. Однороликовые приспособления для раскатывания отверстий. Справочник технолога машиностроителя в двух томах под. редакцией А.Г. Косиловой и Р.К. Мещерякова, том 1, стр. 542, рис. 453 а. - М. - 1973. 2. Однороликовые приспособления для раскатывания отверстий. Справочник технолога машиностроителя в двух томах под. редакцией А.Г. Косиловой и Р.К. Мещерякова, том 1, стр. 542, рис. 453 в. - М. - 1973. 1 UA 103434 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для розкочування внутрішніх поверхонь обертання, що складається із корпусу, важеля з роликом на підшипниках з віссю, який відрізняється тим, що містить пневмоциліндр, який створює стабільне зусилля розкочування, і манометр для візуального контролю величини цього зусилля. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
