Дистанційна ланка-зчіпка для приєднання причепа до трактора

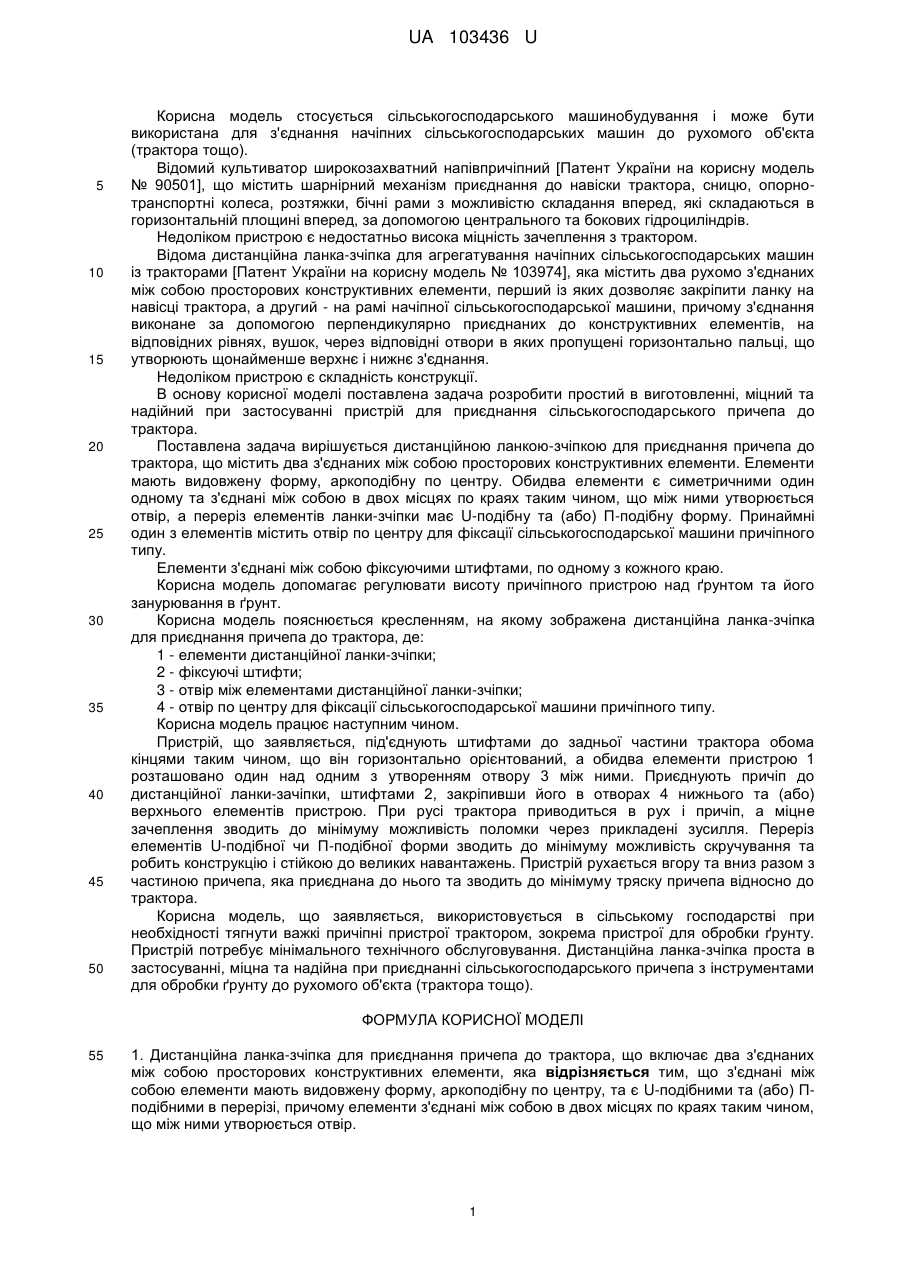

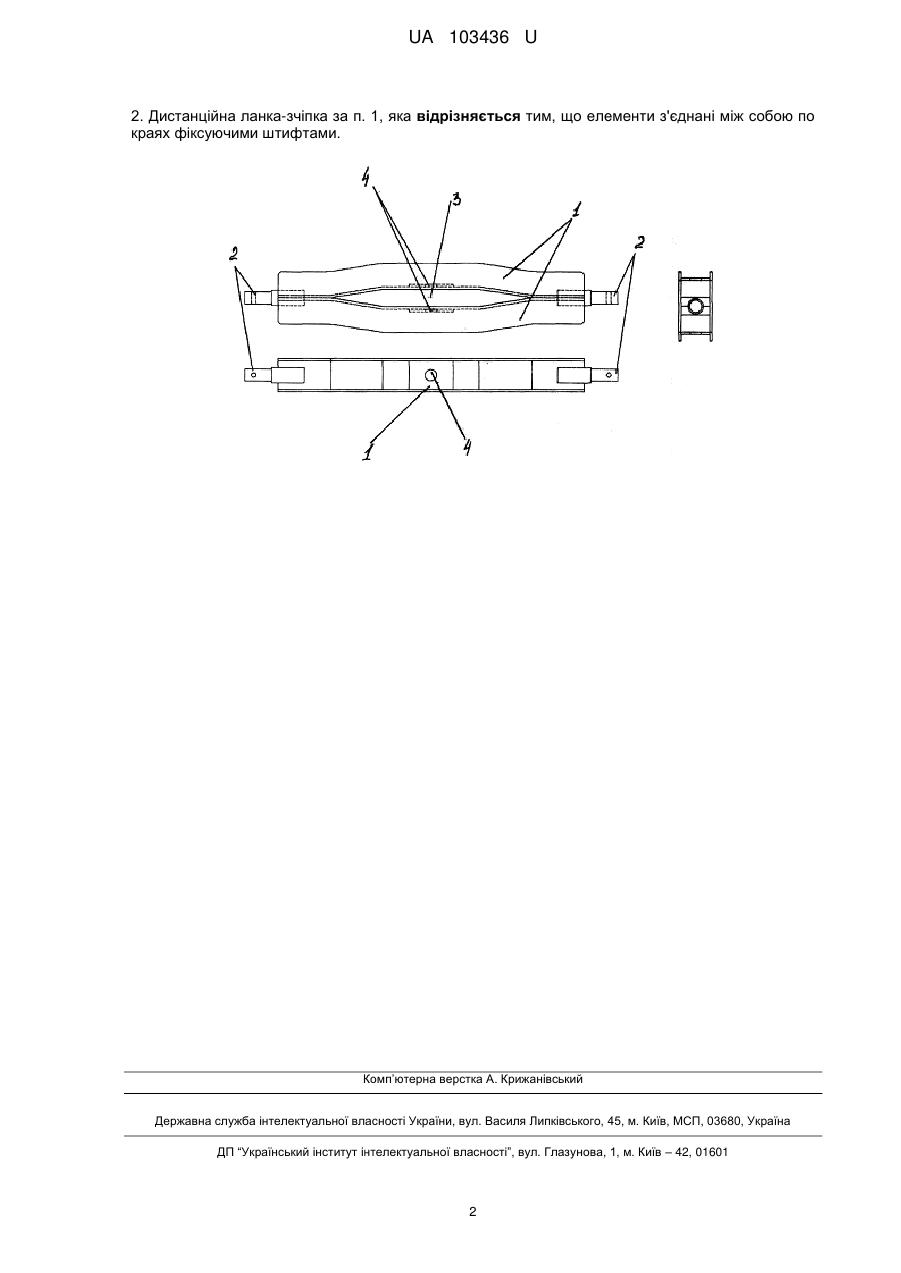

Реферат: Дистанційна ланка-зчіпка для приєднання причепа до трактора включає два з'єднаних між собою просторових конструктивних елементи. З'єднані між собою елементи мають видовжену форму, аркоподібну по центру, та є U-подібними та (або) П-подібними в перерізі. При цьому елементи з'єднані між собою в двох місцях по краях таким чином, що між ними утворюється отвір. UA 103436 U (54) ДИСТАНЦІЙНА ЛАНКА-ЗЧІПКА ДЛЯ ПРИЄДНАННЯ ПРИЧЕПА ДО ТРАКТОРА UA 103436 U UA 103436 U 5 10 15 20 25 30 35 40 45 50 Корисна модель стосується сільськогосподарського машинобудування і може бути використана для з'єднання начіпних сільськогосподарських машин до рухомого об'єкта (трактора тощо). Відомий культиватор широкозахватний напівпричіпний [Патент України на корисну модель № 90501], що містить шарнірний механізм приєднання до навіски трактора, сницю, опорнотранспортні колеса, розтяжки, бічні рами з можливістю складання вперед, які складаються в горизонтальній площині вперед, за допомогою центрального та бокових гідроциліндрів. Недоліком пристрою є недостатньо висока міцність зачеплення з трактором. Відома дистанційна ланка-зчіпка для агрегатування начіпних сільськогосподарських машин із тракторами [Патент України на корисну модель № 103974], яка містить два рухомо з'єднаних між собою просторових конструктивних елементи, перший із яких дозволяє закріпити ланку на навісці трактора, а другий - на рамі начіпної сільськогосподарської машини, причому з'єднання виконане за допомогою перпендикулярно приєднаних до конструктивних елементів, на відповідних рівнях, вушок, через відповідні отвори в яких пропущені горизонтально пальці, що утворюють щонайменше верхнє і нижнє з'єднання. Недоліком пристрою є складність конструкції. В основу корисної моделі поставлена задача розробити простий в виготовленні, міцний та надійний при застосуванні пристрій для приєднання сільськогосподарського причепа до трактора. Поставлена задача вирішується дистанційною ланкою-зчіпкою для приєднання причепа до трактора, що містить два з'єднаних між собою просторових конструктивних елементи. Елементи мають видовжену форму, аркоподібну по центру. Обидва елементи є симетричними один одному та з'єднані між собою в двох місцях по краях таким чином, що між ними утворюється отвір, а переріз елементів ланки-зчіпки має U-подібну та (або) П-подібну форму. Принаймні один з елементів містить отвір по центру для фіксації сільськогосподарської машини причіпного типу. Елементи з'єднані між собою фіксуючими штифтами, по одному з кожного краю. Корисна модель допомагає регулювати висоту причіпного пристрою над ґрунтом та його занурювання в ґрунт. Корисна модель пояснюється кресленням, на якому зображена дистанційна ланка-зчіпка для приєднання причепа до трактора, де: 1 - елементи дистанційної ланки-зчіпки; 2 - фіксуючі штифти; 3 - отвір між елементами дистанційної ланки-зчіпки; 4 - отвір по центру для фіксації сільськогосподарської машини причіпного типу. Корисна модель працює наступним чином. Пристрій, що заявляється, під'єднують штифтами до задньої частини трактора обома кінцями таким чином, що він горизонтально орієнтований, а обидва елементи пристрою 1 розташовано один над одним з утворенням отвору 3 між ними. Приєднують причіп до дистанційної ланки-зачіпки, штифтами 2, закріпивши його в отворах 4 нижнього та (або) верхнього елементів пристрою. При русі трактора приводиться в рух і причіп, а міцне зачеплення зводить до мінімуму можливість поломки через прикладені зусилля. Переріз елементів U-подібної чи П-подібної форми зводить до мінімуму можливість скручування та робить конструкцію і стійкою до великих навантажень. Пристрій рухається вгору та вниз разом з частиною причепа, яка приєднана до нього та зводить до мінімуму тряску причепа відносно до трактора. Корисна модель, що заявляється, використовується в сільському господарстві при необхідності тягнути важкі причіпні пристрої трактором, зокрема пристрої для обробки ґрунту. Пристрій потребує мінімального технічного обслуговування. Дистанційна ланка-зчіпка проста в застосуванні, міцна та надійна при приєднанні сільськогосподарського причепа з інструментами для обробки ґрунту до рухомого об'єкта (трактора тощо). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Дистанційна ланка-зчіпка для приєднання причепа до трактора, що включає два з'єднаних між собою просторових конструктивних елементи, яка відрізняється тим, що з'єднані між собою елементи мають видовжену форму, аркоподібну по центру, та є U-подібними та (або) Пподібними в перерізі, причому елементи з'єднані між собою в двох місцях по краях таким чином, що між ними утворюється отвір. 1 UA 103436 U 2. Дистанційна ланка-зчіпка за п. 1, яка відрізняється тим, що елементи з'єднані між собою по краях фіксуючими штифтами. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
