Пристрій для обробки ґрунту

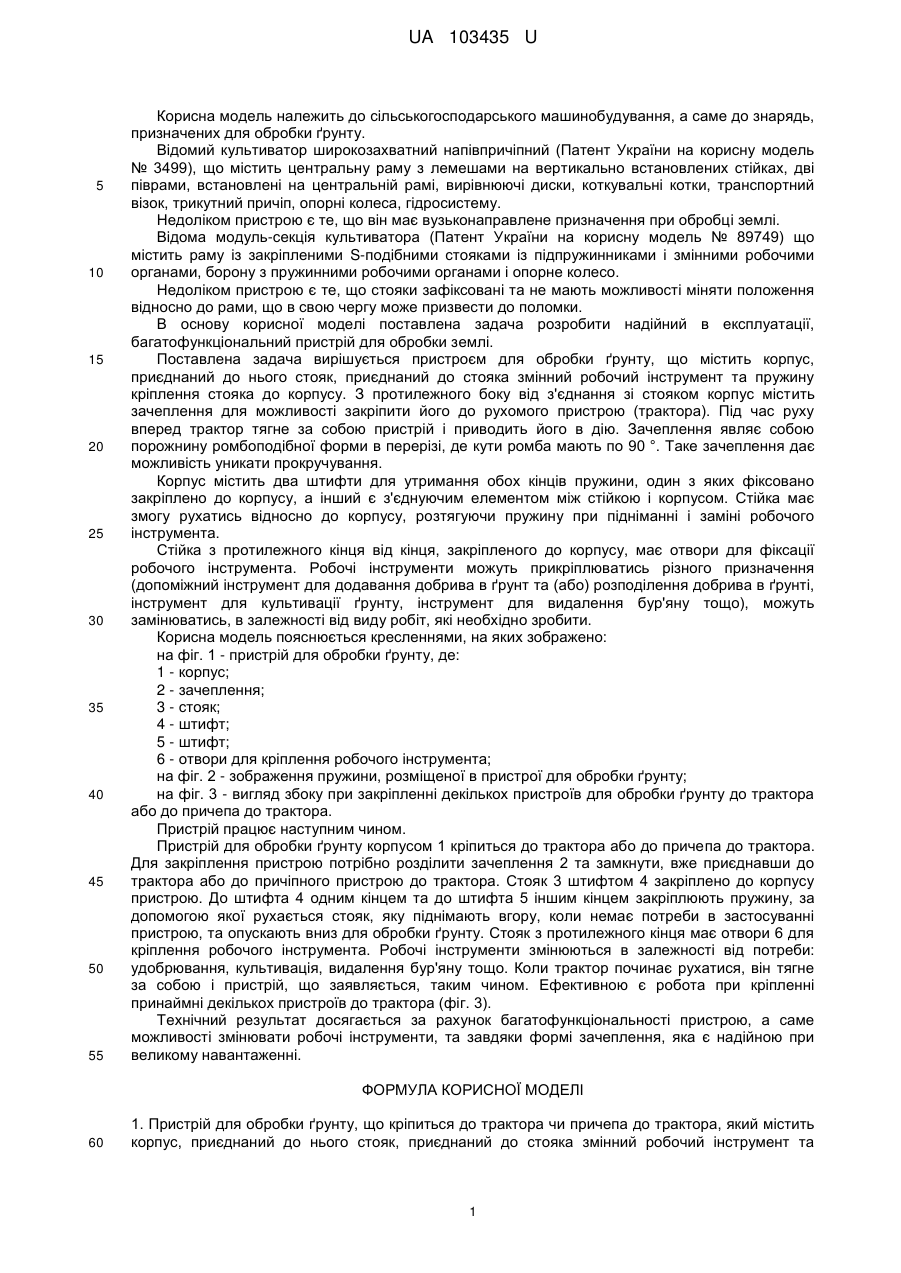

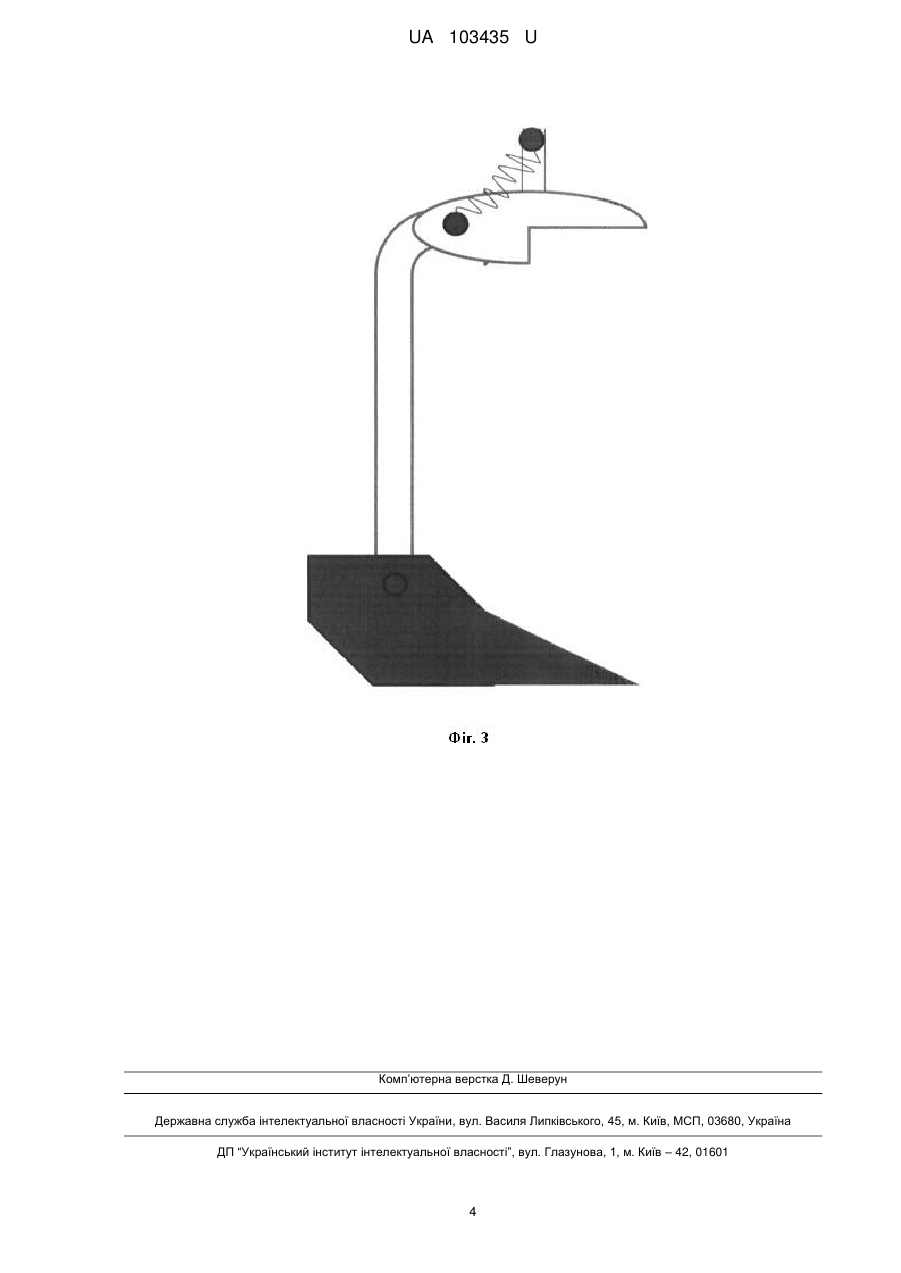

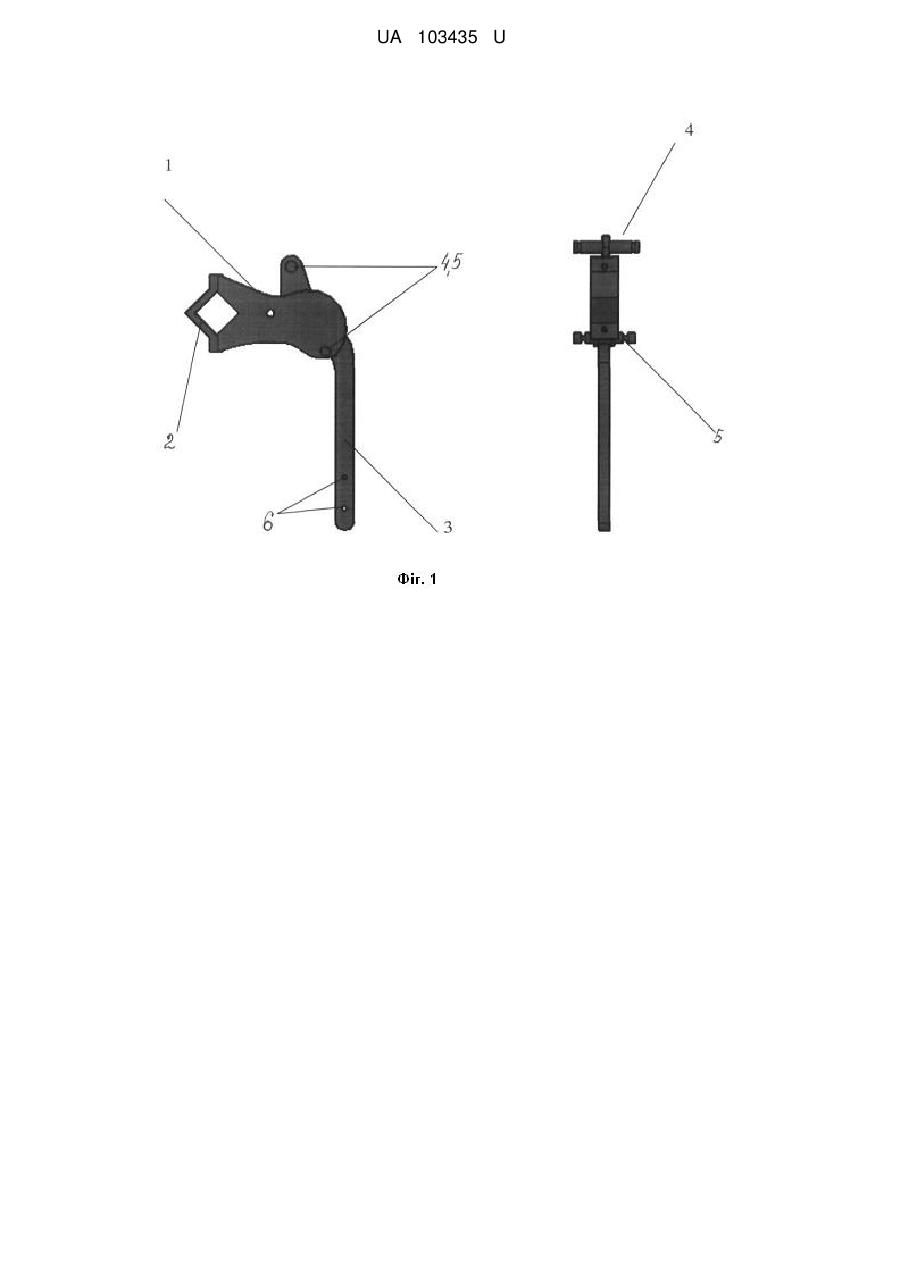

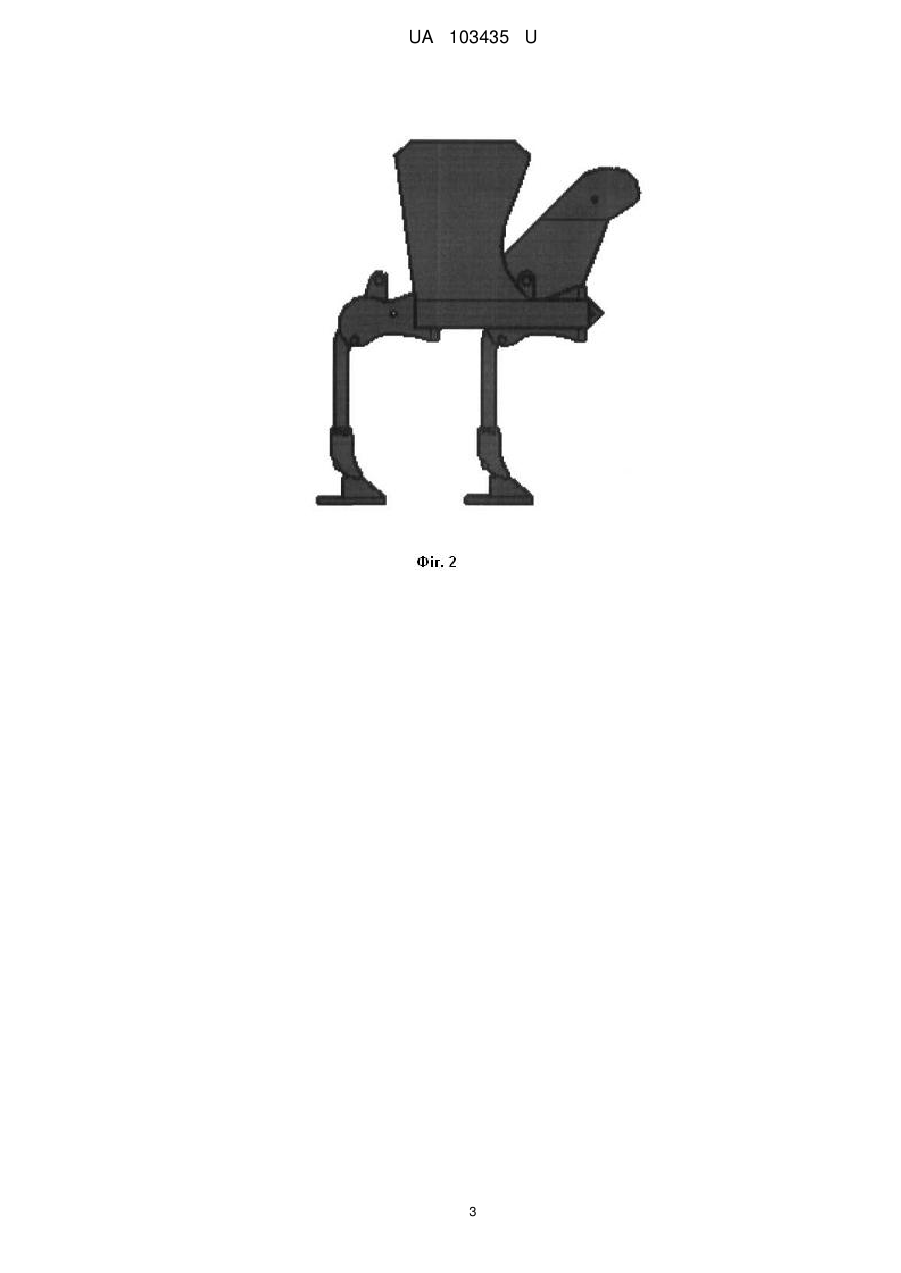

Реферат: Пристрій для обробки ґрунту, що кріпиться до трактора чи причепа до трактора, містить корпус, приєднаний до нього стояк, приєднаний до стояка змінний робочий інструмент та пружину кріплення стояка до корпусу. З протилежного боку від з'єднання зі стояком корпус містить зачеплення у вигляді порожнини ромбоподібної форми в перерізі, де кути ромба мають по 90 °. При цьому зачеплення складається з двох частин, які кріпляться між собою додатковими кріпильними елементами, а пружина кріпиться штифтом до корпусу пристрою з одного боку і штифтом до корпусу та до стояка пристрою одразу з іншого боку. Пристрій містить отвори в корпусі та стояку для кріплення кінців пружини та додатково містить отвори в стояку для приєднання робочого інструмента. UA 103435 U (54) ПРИСТРІЙ ДЛЯ ОБРОБКИ ҐРУНТУ UA 103435 U UA 103435 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, а саме до знарядь, призначених для обробки ґрунту. Відомий культиватор широкозахватний напівпричіпний (Патент України на корисну модель № 3499), що містить центральну раму з лемешами на вертикально встановлених стійках, дві піврами, встановлені на центральній рамі, вирівнюючі диски, коткувальні котки, транспортний візок, трикутний причіп, опорні колеса, гідросистему. Недоліком пристрою є те, що він має вузьконаправлене призначення при обробці землі. Відома модуль-секція культиватора (Патент України на корисну модель № 89749) що містить раму із закріпленими S-подібними стояками із підпружинниками і змінними робочими органами, борону з пружинними робочими органами і опорне колесо. Недоліком пристрою є те, що стояки зафіксовані та не мають можливості міняти положення відносно до рами, що в свою чергу може призвести до поломки. В основу корисної моделі поставлена задача розробити надійний в експлуатації, багатофункціональний пристрій для обробки землі. Поставлена задача вирішується пристроєм для обробки ґрунту, що містить корпус, приєднаний до нього стояк, приєднаний до стояка змінний робочий інструмент та пружину кріплення стояка до корпусу. З протилежного боку від з'єднання зі стояком корпус містить зачеплення для можливості закріпити його до рухомого пристрою (трактора). Під час руху вперед трактор тягне за собою пристрій і приводить його в дію. Зачеплення являє собою порожнину ромбоподібної форми в перерізі, де кути ромба мають по 90 °. Таке зачеплення дає можливість уникати прокручування. Корпус містить два штифти для утримання обох кінців пружини, один з яких фіксовано закріплено до корпусу, а інший є з'єднуючим елементом між стійкою і корпусом. Стійка має змогу рухатись відносно до корпусу, розтягуючи пружину при підніманні і заміні робочого інструмента. Стійка з протилежного кінця від кінця, закріпленого до корпусу, має отвори для фіксації робочого інструмента. Робочі інструменти можуть прикріплюватись різного призначення (допоміжний інструмент для додавання добрива в ґрунт та (або) розподілення добрива в ґрунті, інструмент для культивації ґрунту, інструмент для видалення бур'яну тощо), можуть замінюватись, в залежності від виду робіт, які необхідно зробити. Корисна модель пояснюється кресленнями, на яких зображено: на фіг. 1 - пристрій для обробки ґрунту, де: 1 - корпус; 2 - зачеплення; 3 - стояк; 4 - штифт; 5 - штифт; 6 - отвори для кріплення робочого інструмента; на фіг. 2 - зображення пружини, розміщеної в пристрої для обробки ґрунту; на фіг. 3 - вигляд збоку при закріпленні декількох пристроїв для обробки ґрунту до трактора або до причепа до трактора. Пристрій працює наступним чином. Пристрій для обробки ґрунту корпусом 1 кріпиться до трактора або до причепа до трактора. Для закріплення пристрою потрібно розділити зачеплення 2 та замкнути, вже приєднавши до трактора або до причіпного пристрою до трактора. Стояк 3 штифтом 4 закріплено до корпусу пристрою. До штифта 4 одним кінцем та до штифта 5 іншим кінцем закріплюють пружину, за допомогою якої рухається стояк, яку піднімають вгору, коли немає потреби в застосуванні пристрою, та опускають вниз для обробки ґрунту. Стояк з протилежного кінця має отвори 6 для кріплення робочого інструмента. Робочі інструменти змінюються в залежності від потреби: удобрювання, культивація, видалення бур'яну тощо. Коли трактор починає рухатися, він тягне за собою і пристрій, що заявляється, таким чином. Ефективною є робота при кріпленні принаймні декількох пристроїв до трактора (фіг. 3). Технічний результат досягається за рахунок багатофункціональності пристрою, а саме можливості змінювати робочі інструменти, та завдяки формі зачеплення, яка є надійною при великому навантаженні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Пристрій для обробки ґрунту, що кріпиться до трактора чи причепа до трактора, який містить корпус, приєднаний до нього стояк, приєднаний до стояка змінний робочий інструмент та 1 UA 103435 U 5 10 пружину кріплення стояка до корпусу, який відрізняється тим, що з протилежного боку від з'єднання зі стояком корпус містить зачеплення у вигляді порожнини ромбоподібної форми в перерізі, де кути ромба мають по 90 °, причому зачеплення складається з двох частин, які кріпляться між собою додатковими кріпильними елементами, а пружина кріпиться штифтом до корпусу пристрою з одного боку і штифтом до корпусу та до стояка пристрою одразу з іншого боку, пристрій містить отвори в корпусі та стояку для кріплення кінців пружини та додатково містить отвори в стояку для приєднання робочого інструмента. 2. Пристрій за п. 1, який відрізняється тим, що робочим інструментом є пристрій для додавання добрива в ґрунт та (або) розподілення добрива в ґрунті. 3. Пристрій за п. 1, який відрізняється тим, що робочим органом є інструмент для культивації ґрунту. 2 UA 103435 U 3 UA 103435 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
