Зчіплювальний пристрій для приєднання причепа до тягача

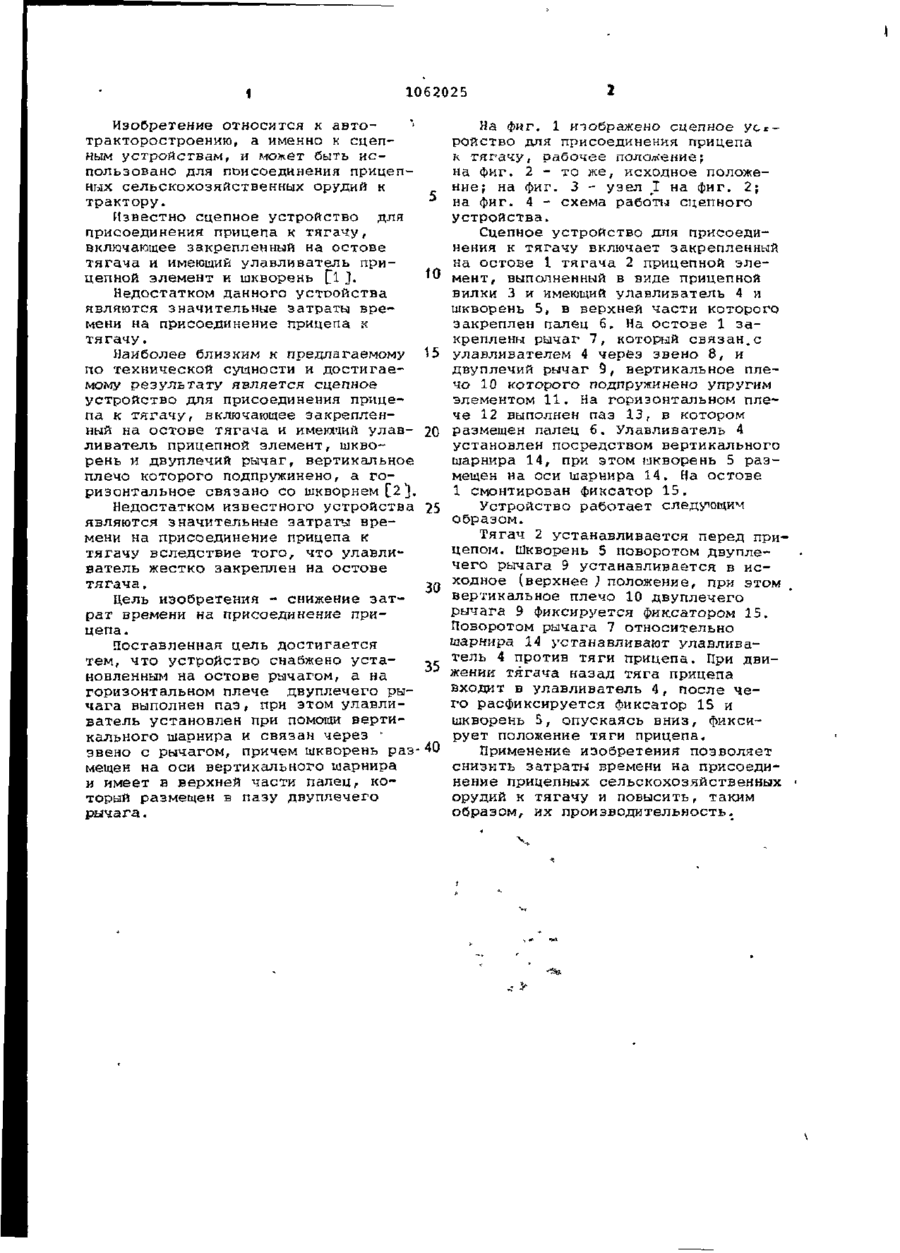

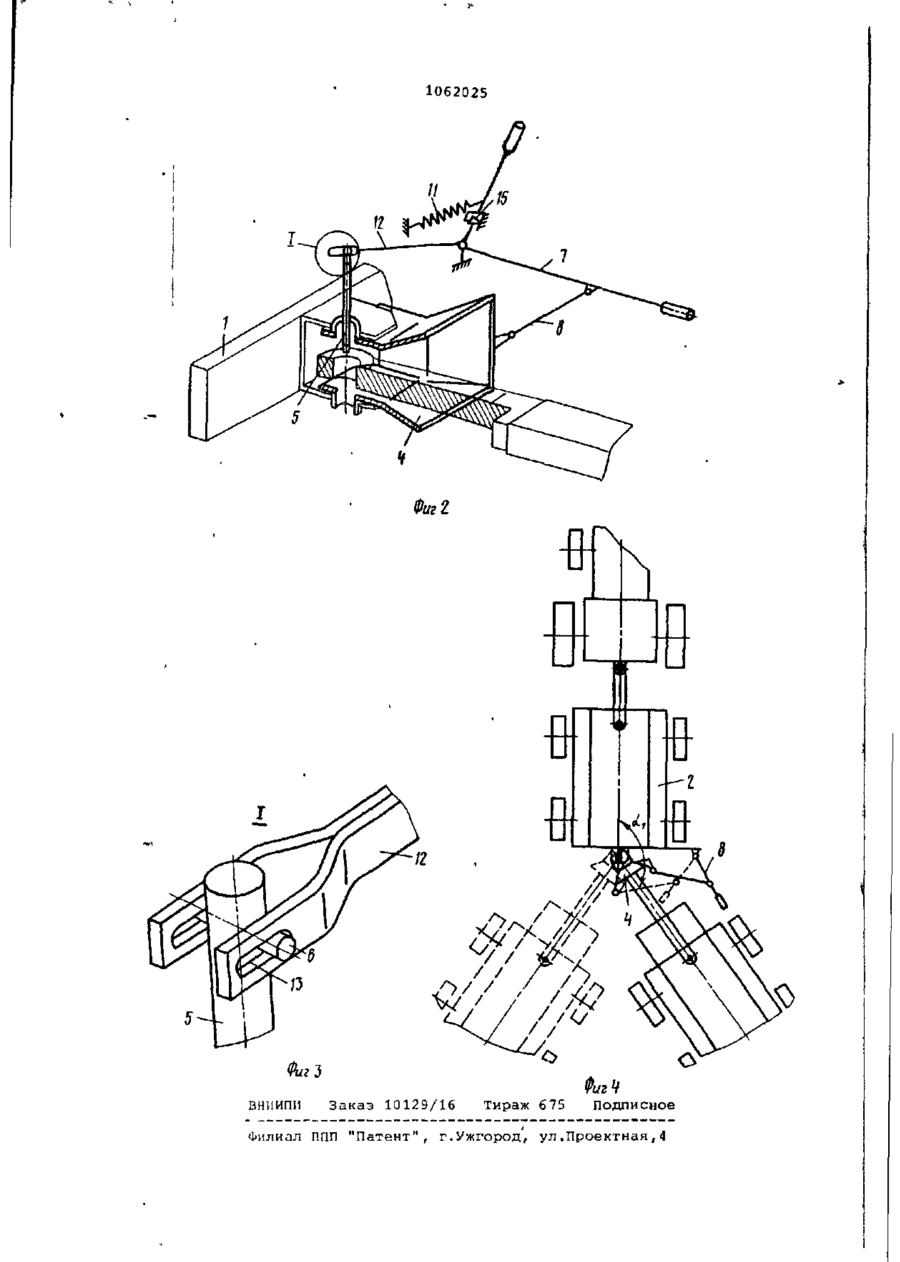

СЦЕПНОЕ УСТРОЙСТВО ДЛЯ ПРИСОЕДИНЕНИЯ ПРИЦЕПА К ТЯГАЧУ, включающее закрепленный на остове тягача и имеющий улавливатель прицеп ной элемент, шкворень и"двуплечий рычаг, вертикальное плечо которого подпружинено, а горизонтальное связано со шкворнем, о т л и ч а ю щ е е с я тем, что, с целью снижения затрат времени на присоединение прицепа, оно снабжено установленным на остове рычагом, а на горизонтальном плече двуплечего рычага выполнен паз, при этом улавливатель установлен при помощи вептикального шарнира и связан через звено с рычагом, причем шкворень размещен на оси вертикального шарнира и имеет в верхней части палец, который размещен в пазу двуплечего рычага. Сл ** -/ 1 1062025 Изобретение относится к автотракторостроению, а именно к сцепным устройствам, и может быть использовано для присоединения прицепных сельскохозяйственных орудий к трактору. Известно сцепное устройство для присоединения прицепа к тягачу, включающее закрепленный на остове тягача и имеющий улавливатель при10 цепной элемент и шкворень Cl]• Недостатком данного устройства являются значительные затраты времени на присоединение прицепа к тягачу. Наиболее близким к предлагаемому 15 по технической сущности и достигаемому результату является сцепное устройство для присоединения прицепа к тягачу, включающее закрепленный на остове тягача и имеющий улав- 20 ливатель прицепной элемент, шкворень и двуплечий рычаг, вертикальное плечо которого подпружинено, а горизонтальное связано со шкворнем [2]. Недостатком известного устройства 25 являются значительные затраты времени на присоединение прицепа к тягачу вследствие того, что улавливатель жестко закреплен на остове тягача. 30 Цель изобретения - снижение затрат времени на присоединение прицепа. Поставленная цель достигается тем, что устройство снабжено уста35 новленным на остове рычагом, а на горизонтальном плече двуплечего рычага выполнен паз, при этом улавливатель установлен при помощи вертикального шарнира и связан через • звено с рычагом, причем шкворень раз- 40 мещен на оси вертикального шарнира и имеет в верхней части палец, который размещен в пазу двуплечего рычага. На фиг. 1 итображено сиєпное устройство для присоединения прицепа к тягачу, рабочее положение; на фиг. 2 - то же, исходное положение; на фиг. 3 - узел I на фиг. 2; на фиг. 4 - схема работы сцепного устройства. Сцепное устройство для присоединения к тягачу включает закрепленный на остове 1 тягача 2 прицепной элемент, выполненный в виде прицепной вилки 3 и имеющий улавливатель 4 и шкворень 5, в верхней части которого закреплен палец 6. На остове 1 закреплены рычаг 7, который связан,с улавливателем 4 через звено 8, и двуплечий рычаг 9, вертикальное плечо 10 которого подпружинено упругим элементом 11. На горизонтальном плече 12 выполнен паз 13, в котором размещен палец 6, Улавливатель 4 установлен посредством вертикального шарнира 14, при этом шкворень 5 размещен на оси шарнира 14. На остове 1 смонтирован фиксатор 15. Устройство работает следующим образом. Тягач 2 устанавливается перед прицепом. Шкворень 5 поворотом двуплечего рычага 9 устанавливается в исходное (верхнее ) положение, при этом вертикальное плечо 10 двуплечего рычага 9 фиксируется фиксатором 15. Поворотом рычага 7 относительно шарнира 14 устанавливают улавливатель 4 против тяги прицепа. При движении тягача назад тяга прицепа входит в улавливатель 4, после чего расфиксируется фиксатор 15 и шкворень 5, опускаясь вниз, фиксирует положение тяги прицепа. Применение изобретения позволяет снизить затраты времени на присоединение прицепных сельскохозяйственных орудий к тягачу и повысить, таким образом, их производительность. 1062025 Фиг! ФигЪ ВНИИПИ Заказ 10129/16 Тираж 675 Филиал П Ш "Патент", г.Ужгород, Г Подписное ул.Проектная,4
