Мішалка

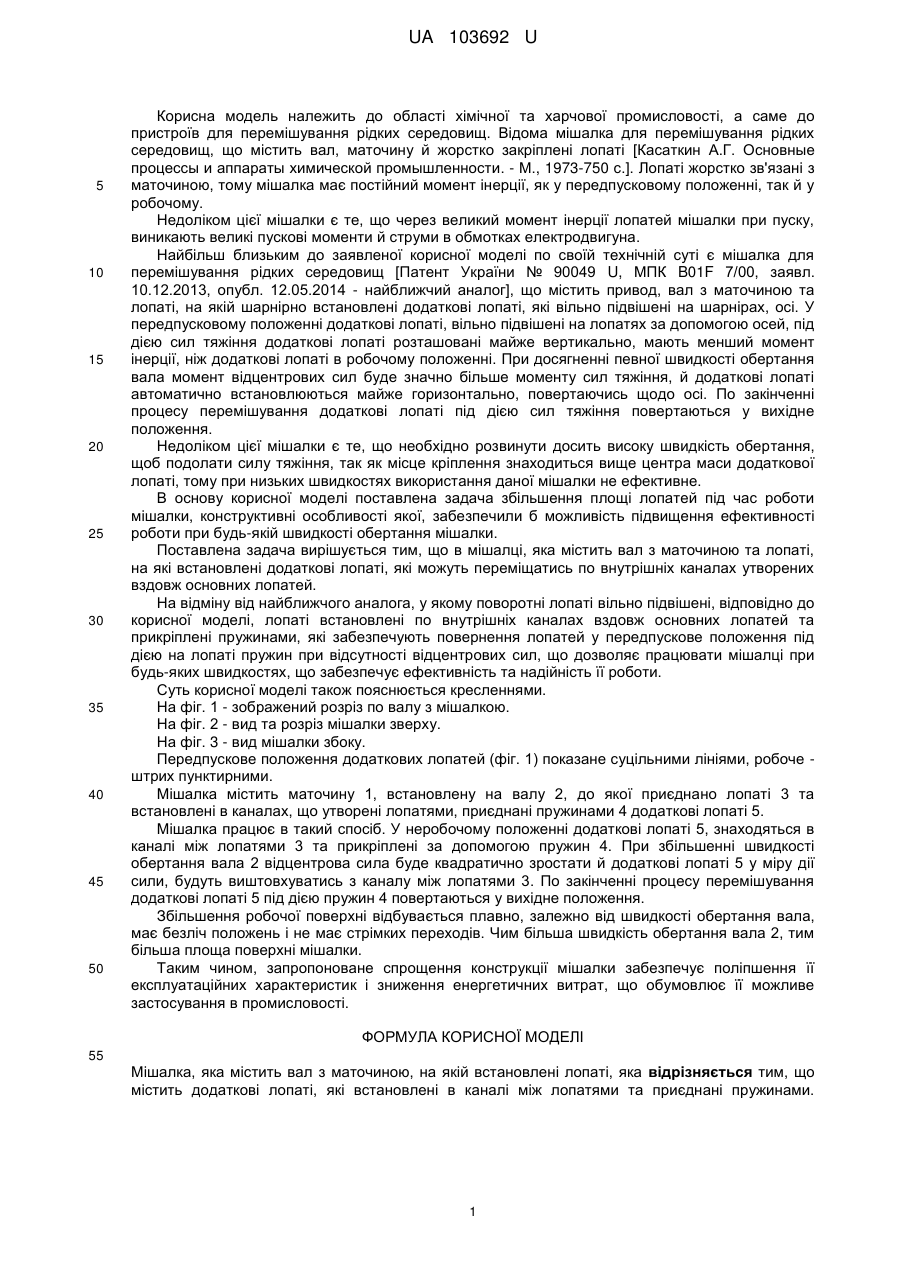

Реферат: Мішалка містить вал з маточиною, на якій встановлені лопаті. Також вона містить додаткові лопаті, які встановлені в каналі між лопатями та приєднані пружинами. UA 103692 U (54) МІШАЛКА UA 103692 U UA 103692 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до області хімічної та харчової промисловості, а саме до пристроїв для перемішування рідких середовищ. Відома мішалка для перемішування рідких середовищ, що містить вал, маточину й жорстко закріплені лопаті [Касаткин А.Г. Основные процессы и аппараты химической промышленности. - М., 1973-750 с.]. Лопаті жорстко зв'язані з маточиною, тому мішалка має постійний момент інерції, як у передпусковому положенні, так й у робочому. Недоліком цієї мішалки є те, що через великий момент інерції лопатей мішалки при пуску, виникають великі пускові моменти й струми в обмотках електродвигуна. Найбільш близьким до заявленої корисної моделі по своїй технічній суті є мішалка для перемішування рідких середовищ [Патент України № 90049 U, МПК B01F 7/00, заявл. 10.12.2013, опубл. 12.05.2014 - найближчий аналог], що містить привод, вал з маточиною та лопаті, на якій шарнірно встановлені додаткові лопаті, які вільно підвішені на шарнірах, осі. У передпусковому положенні додаткові лопаті, вільно підвішені на лопатях за допомогою осей, під дією сил тяжіння додаткові лопаті розташовані майже вертикально, мають менший момент інерції, ніж додаткові лопаті в робочому положенні. При досягненні певної швидкості обертання вала момент відцентрових сил буде значно більше моменту сил тяжіння, й додаткові лопаті автоматично встановлюються майже горизонтально, повертаючись щодо осі. По закінченні процесу перемішування додаткові лопаті під дією сил тяжіння повертаються у вихідне положення. Недоліком цієї мішалки є те, що необхідно розвинути досить високу швидкість обертання, щоб подолати силу тяжіння, так як місце кріплення знаходиться вище центра маси додаткової лопаті, тому при низьких швидкостях використання даної мішалки не ефективне. В основу корисної моделі поставлена задача збільшення площі лопатей під час роботи мішалки, конструктивні особливості якої, забезпечили б можливість підвищення ефективності роботи при будь-якій швидкості обертання мішалки. Поставлена задача вирішується тим, що в мішалці, яка містить вал з маточиною та лопаті, на які встановлені додаткові лопаті, які можуть переміщатись по внутрішніх каналах утворених вздовж основних лопатей. На відміну від найближчого аналога, у якому поворотні лопаті вільно підвішені, відповідно до корисної моделі, лопаті встановлені по внутрішніх каналах вздовж основних лопатей та прикріплені пружинами, які забезпечують повернення лопатей у передпускове положення під дією на лопаті пружин при відсутності відцентрових сил, що дозволяє працювати мішалці при будь-яких швидкостях, що забезпечує ефективність та надійність її роботи. Суть корисної моделі також пояснюється кресленнями. На фіг. 1 - зображений розріз по валу з мішалкою. На фіг. 2 - вид та розріз мішалки зверху. На фіг. 3 - вид мішалки збоку. Передпускове положення додаткових лопатей (фіг. 1) показане суцільними лініями, робоче штрих пунктирними. Мішалка містить маточину 1, встановлену на валу 2, до якої приєднано лопаті 3 та встановлені в каналах, що утворені лопатями, приєднані пружинами 4 додаткові лопаті 5. Мішалка працює в такий спосіб. У неробочому положенні додаткові лопаті 5, знаходяться в каналі між лопатями 3 та прикріплені за допомогою пружин 4. При збільшенні швидкості обертання вала 2 відцентрова сила буде квадратично зростати й додаткові лопаті 5 у міру дії сили, будуть виштовхуватись з каналу між лопатями 3. По закінченні процесу перемішування додаткові лопаті 5 під дією пружин 4 повертаються у вихідне положення. Збільшення робочої поверхні відбувається плавно, залежно від швидкості обертання вала, має безліч положень і не має стрімких переходів. Чим більша швидкість обертання вала 2, тим більша площа поверхні мішалки. Таким чином, запропоноване спрощення конструкції мішалки забезпечує поліпшення її експлуатаційних характеристик і зниження енергетичних витрат, що обумовлює її можливе застосування в промисловості. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Мішалка, яка містить вал з маточиною, на якій встановлені лопаті, яка відрізняється тим, що містить додаткові лопаті, які встановлені в каналі між лопатями та приєднані пружинами. 1 UA 103692 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
