Мішалка

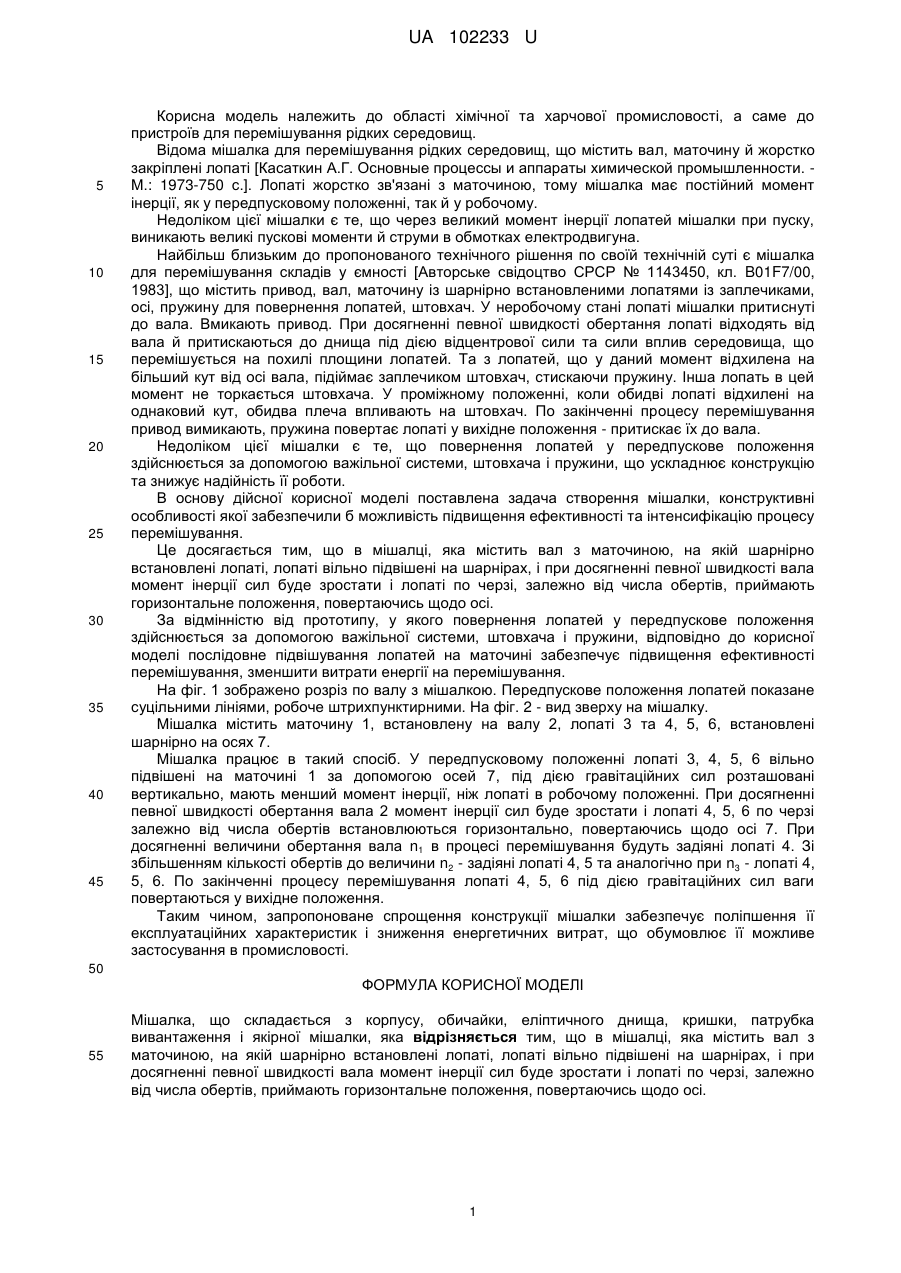

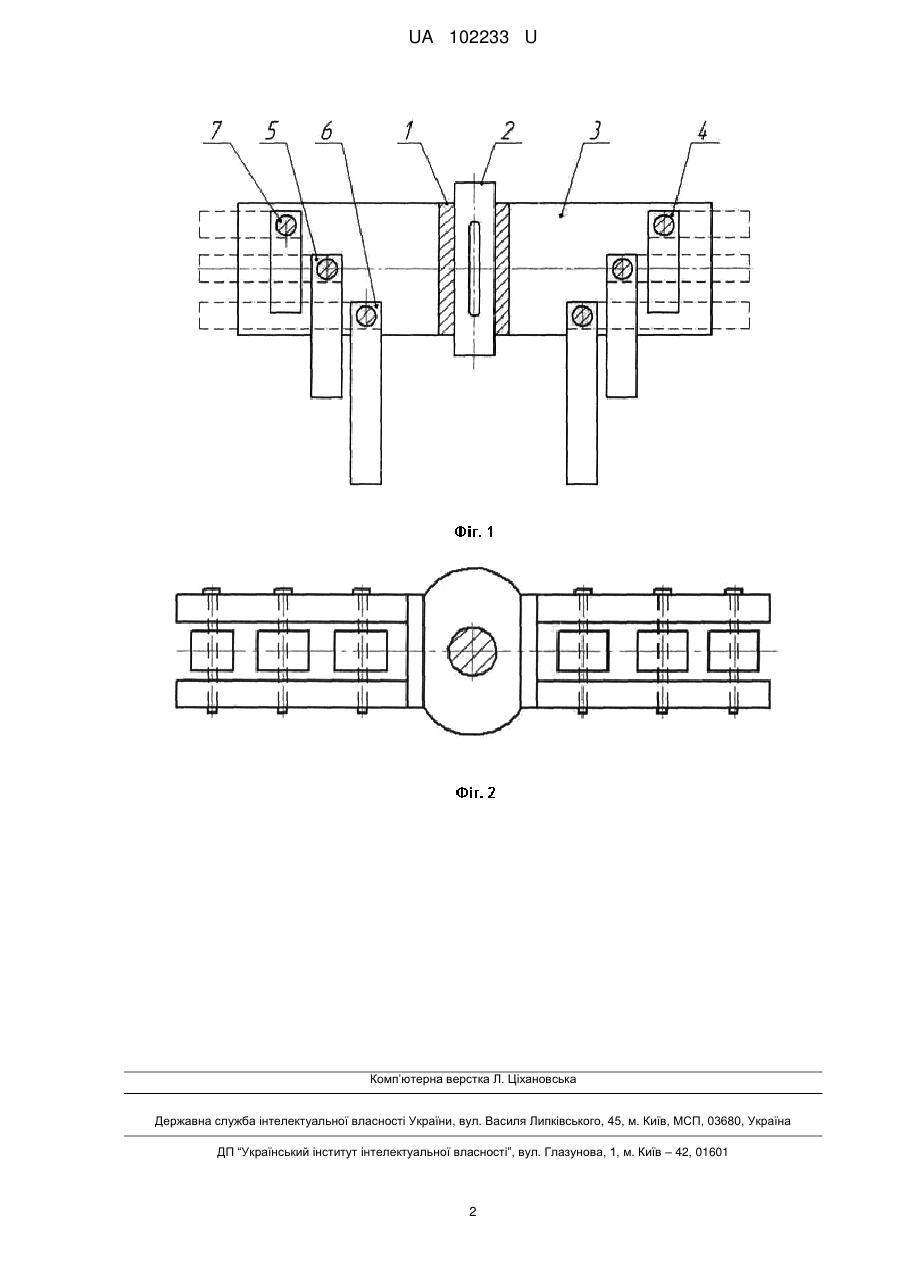

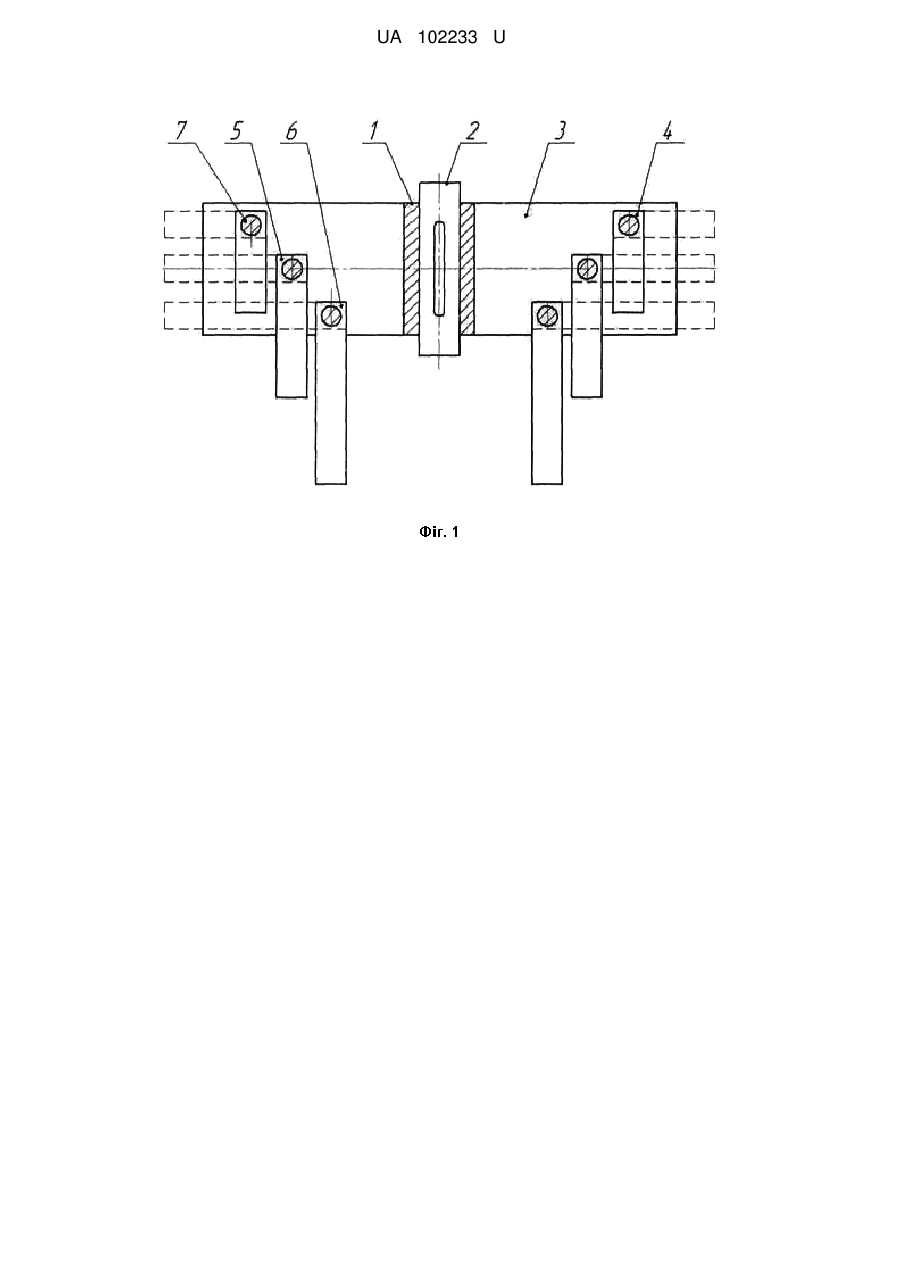

Реферат: Мішалка, що складається з корпусу, обичайки, еліптичного днища, кришки, патрубка вивантаження і якірної мішалки, причому в мішалці, яка містить вал з маточиною, на якій шарнірно встановлені лопаті, лопаті вільно підвішені на шарнірах, і при досягненні певної швидкості вала момент інерції сил буде зростати і лопаті по черзі, залежно від числа обертів, приймають горизонтальне положення, повертаючись щодо осі. UA 102233 U (12) UA 102233 U UA 102233 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до області хімічної та харчової промисловості, а саме до пристроїв для перемішування рідких середовищ. Відома мішалка для перемішування рідких середовищ, що містить вал, маточину й жорстко закріплені лопаті [Касаткин А.Г. Основные процессы и аппараты химической промышленности. М.: 1973-750 с.]. Лопаті жорстко зв'язані з маточиною, тому мішалка має постійний момент інерції, як у передпусковому положенні, так й у робочому. Недоліком цієї мішалки є те, що через великий момент інерції лопатей мішалки при пуску, виникають великі пускові моменти й струми в обмотках електродвигуна. Найбільш близьким до пропонованого технічного рішення по своїй технічній суті є мішалка для перемішування складів у ємності [Авторське свідоцтво СРСР № 1143450, кл. B01F7/00, 1983], що містить привод, вал, маточину із шарнірно встановленими лопатями із заплечиками, осі, пружину для повернення лопатей, штовхач. У неробочому стані лопаті мішалки притиснуті до вала. Вмикають привод. При досягненні певної швидкості обертання лопаті відходять від вала й притискаються до днища під дією відцентрової сили та сили вплив середовища, що перемішується на похилі площини лопатей. Та з лопатей, що у даний момент відхилена на більший кут від осі вала, підіймає заплечиком штовхач, стискаючи пружину. Інша лопать в цей момент не торкається штовхача. У проміжному положенні, коли обидві лопаті відхилені на однаковий кут, обидва плеча впливають на штовхач. По закінченні процесу перемішування привод вимикають, пружина повертає лопаті у вихідне положення - притискає їх до вала. Недоліком цієї мішалки є те, що повернення лопатей у передпускове положення здійснюється за допомогою важільної системи, штовхача і пружини, що ускладнює конструкцію та знижує надійність її роботи. В основу дійсної корисної моделі поставлена задача створення мішалки, конструктивні особливості якої забезпечили б можливість підвищення ефективності та інтенсифікацію процесу перемішування. Це досягається тим, що в мішалці, яка містить вал з маточиною, на якій шарнірно встановлені лопаті, лопаті вільно підвішені на шарнірах, і при досягненні певної швидкості вала момент інерції сил буде зростати і лопаті по черзі, залежно від числа обертів, приймають горизонтальне положення, повертаючись щодо осі. За відмінністю від прототипу, у якого повернення лопатей у передпускове положення здійснюється за допомогою важільної системи, штовхача і пружини, відповідно до корисної моделі послідовне підвішування лопатей на маточині забезпечує підвищення ефективності перемішування, зменшити витрати енергії на перемішування. На фіг. 1 зображено розріз по валу з мішалкою. Передпускове положення лопатей показане суцільними лініями, робоче штрихпунктирними. На фіг. 2 - вид зверху на мішалку. Мішалка містить маточину 1, встановлену на валу 2, лопаті 3 та 4, 5, 6, встановлені шарнірно на осях 7. Мішалка працює в такий спосіб. У передпусковому положенні лопаті 3, 4, 5, 6 вільно підвішені на маточині 1 за допомогою осей 7, під дією гравітаційних сил розташовані вертикально, мають менший момент інерції, ніж лопаті в робочому положенні. При досягненні певної швидкості обертання вала 2 момент інерції сил буде зростати і лопаті 4, 5, 6 по черзі залежно від числа обертів встановлюються горизонтально, повертаючись щодо осі 7. При досягненні величини обертання вала n1 в процесі перемішування будуть задіяні лопаті 4. Зі збільшенням кількості обертів до величини n2 - задіяні лопаті 4, 5 та аналогічно при n3 - лопаті 4, 5, 6. По закінченні процесу перемішування лопаті 4, 5, 6 під дією гравітаційних сил ваги повертаються у вихідне положення. Таким чином, запропоноване спрощення конструкції мішалки забезпечує поліпшення її експлуатаційних характеристик і зниження енергетичних витрат, що обумовлює її можливе застосування в промисловості. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Мішалка, що складається з корпусу, обичайки, еліптичного днища, кришки, патрубка вивантаження і якірної мішалки, яка відрізняється тим, що в мішалці, яка містить вал з маточиною, на якій шарнірно встановлені лопаті, лопаті вільно підвішені на шарнірах, і при досягненні певної швидкості вала момент інерції сил буде зростати і лопаті по черзі, залежно від числа обертів, приймають горизонтальне положення, повертаючись щодо осі. 1 UA 102233 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
