Листова мішалка

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 65292

Опубліковано: 25.11.2011

Автори: Мікульонок Ігор Олегович, Юсупова Олена Олегівна, Лукач Юрій Юхимович

Завантажити PDF файл.

Формула / Реферат

1. Листова мішалка, що містить вертикальний вал із змонтованими на ньому в одній площині двома лопатями у вигляді листів з отворами, при цьому кожну лопать по товщині виконано з двох частин, яка відрізняється тим, що частини кожної лопаті встановлено із проміжком одна відносно одної.

2. Мішалка за п. 1, яка відрізняється тим, що проміжок між відповідними частинами кожної лопаті із зовнішнього боку перекрито сіткою.

Текст

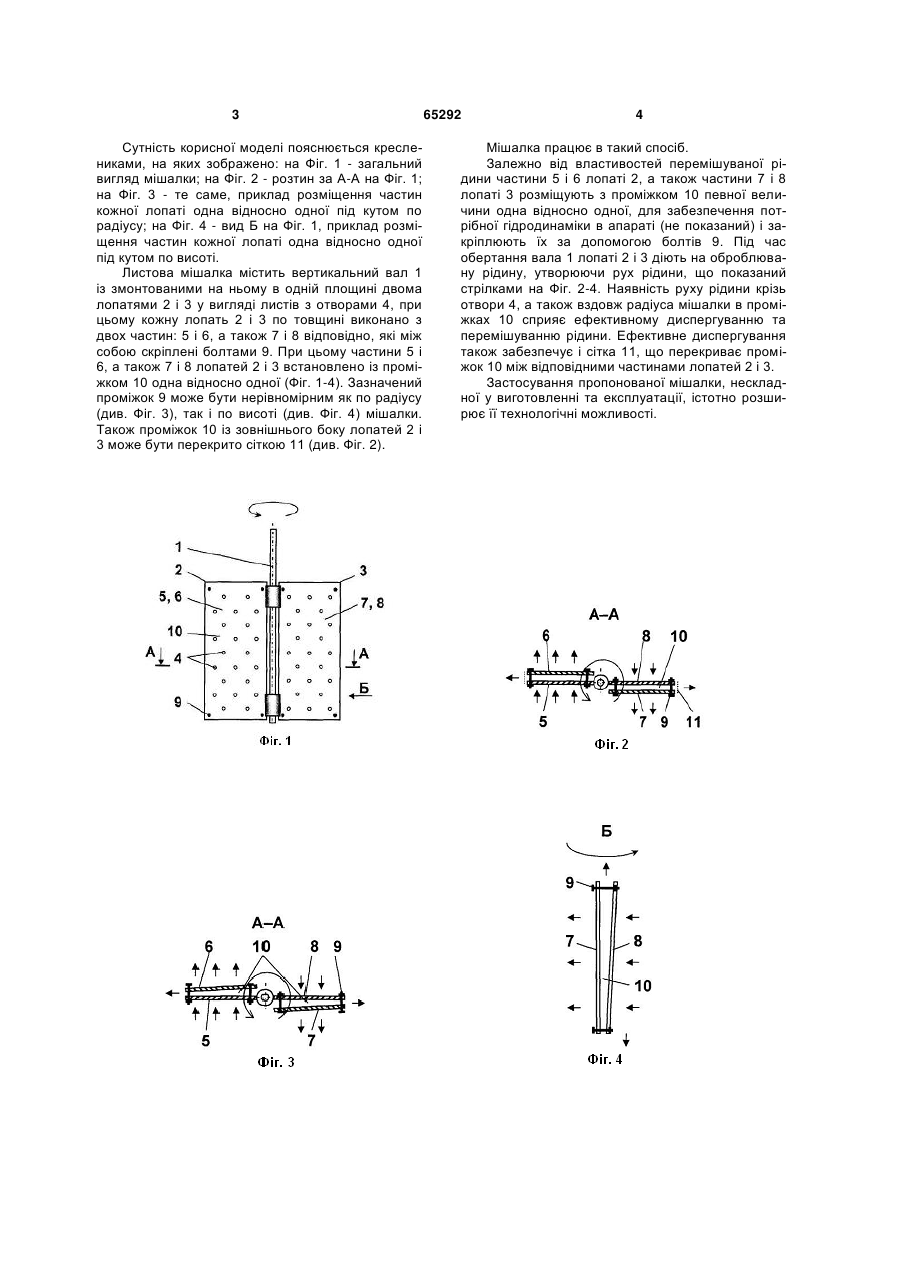

1. Листова мішалка, що містить вертикальний вал із змонтованими на ньому в одній площині 3 Сутність корисної моделі пояснюється креслениками, на яких зображено: на Фіг. 1 - загальний вигляд мішалки; на Фіг. 2 - розтин за А-А на Фіг. 1; на Фіг. 3 - те саме, приклад розміщення частин кожної лопаті одна відносно одної під кутом по радіусу; на Фіг. 4 - вид Б на Фіг. 1, приклад розміщення частин кожної лопаті одна відносно одної під кутом по висоті. Листова мішалка містить вертикальний вал 1 із змонтованими на ньому в одній площині двома лопатями 2 і 3 у вигляді листів з отворами 4, при цьому кожну лопать 2 і 3 по товщині виконано з двох частин: 5 і 6, а також 7 і 8 відповідно, які між собою скріплені болтами 9. При цьому частини 5 і 6, а також 7 і 8 лопатей 2 і 3 встановлено із проміжком 10 одна відносно одної (Фіг. 1-4). Зазначений проміжок 9 може бути нерівномірним як по радіусу (див. Фіг. 3), так і по висоті (див. Фіг. 4) мішалки. Також проміжок 10 із зовнішнього боку лопатей 2 і 3 може бути перекрито сіткою 11 (див. Фіг. 2). 65292 4 Мішалка працює в такий спосіб. Залежно від властивостей перемішуваної рідини частини 5 і 6 лопаті 2, а також частини 7 і 8 лопаті 3 розміщують з проміжком 10 певної величини одна відносно одної, для забезпечення потрібної гідродинаміки в апараті (не показаний) і закріплюють їх за допомогою болтів 9. Під час обертання вала 1 лопаті 2 і 3 діють на оброблювану рідину, утворюючи рух рідини, що показаний стрілками на Фіг. 2-4. Наявність руху рідини крізь отвори 4, а також вздовж радіуса мішалки в проміжках 10 сприяє ефективному диспергуванню та перемішуванню рідини. Ефективне диспергування також забезпечує і сітка 11, що перекриває проміжок 10 між відповідними частинами лопатей 2 і 3. Застосування пропонованої мішалки, нескладної у виготовленні та експлуатації, істотно розширює її технологічні можливості. 5 Комп’ютерна верстка Л. Купенко 65292 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
