Комутаційна манжета для біомедичного застосування

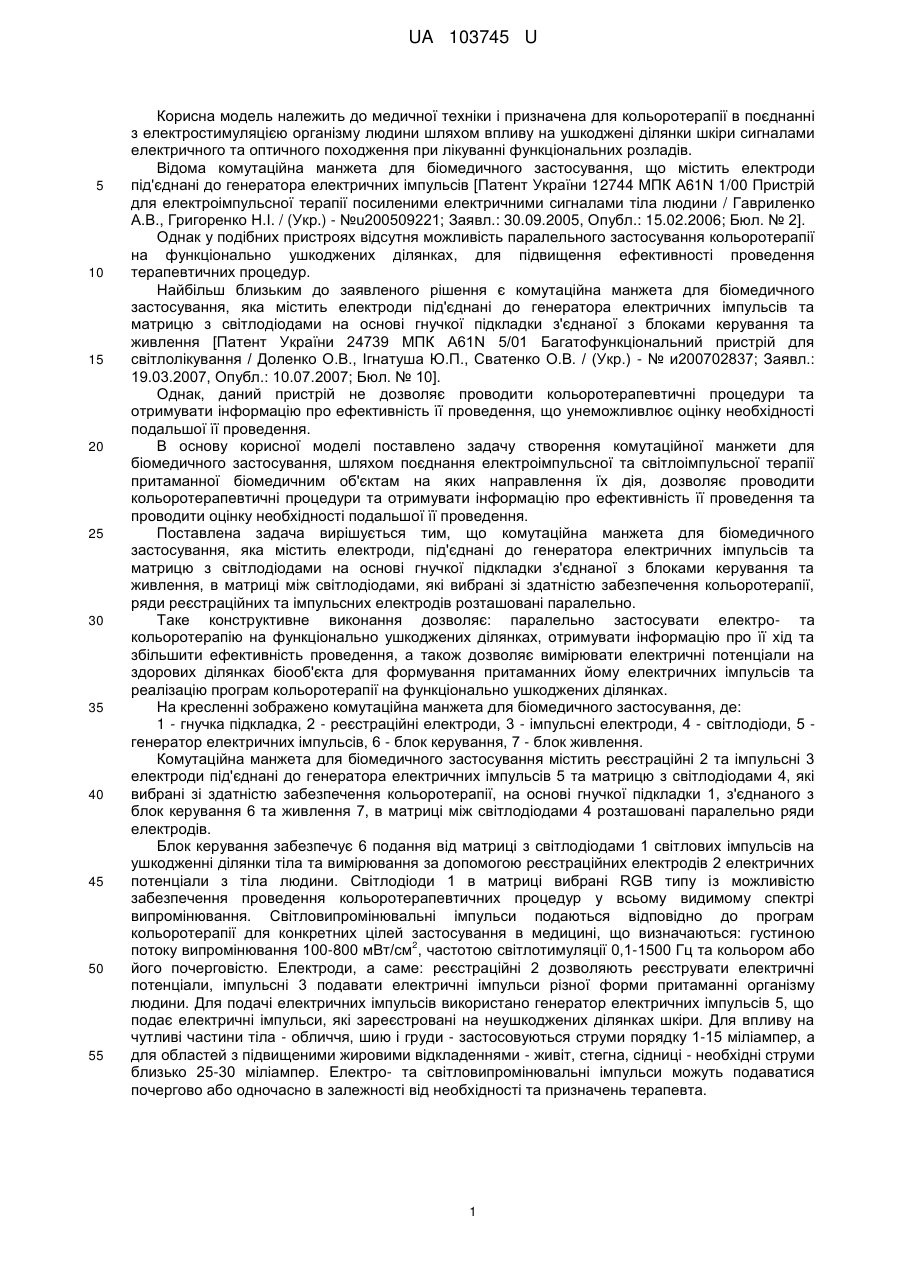

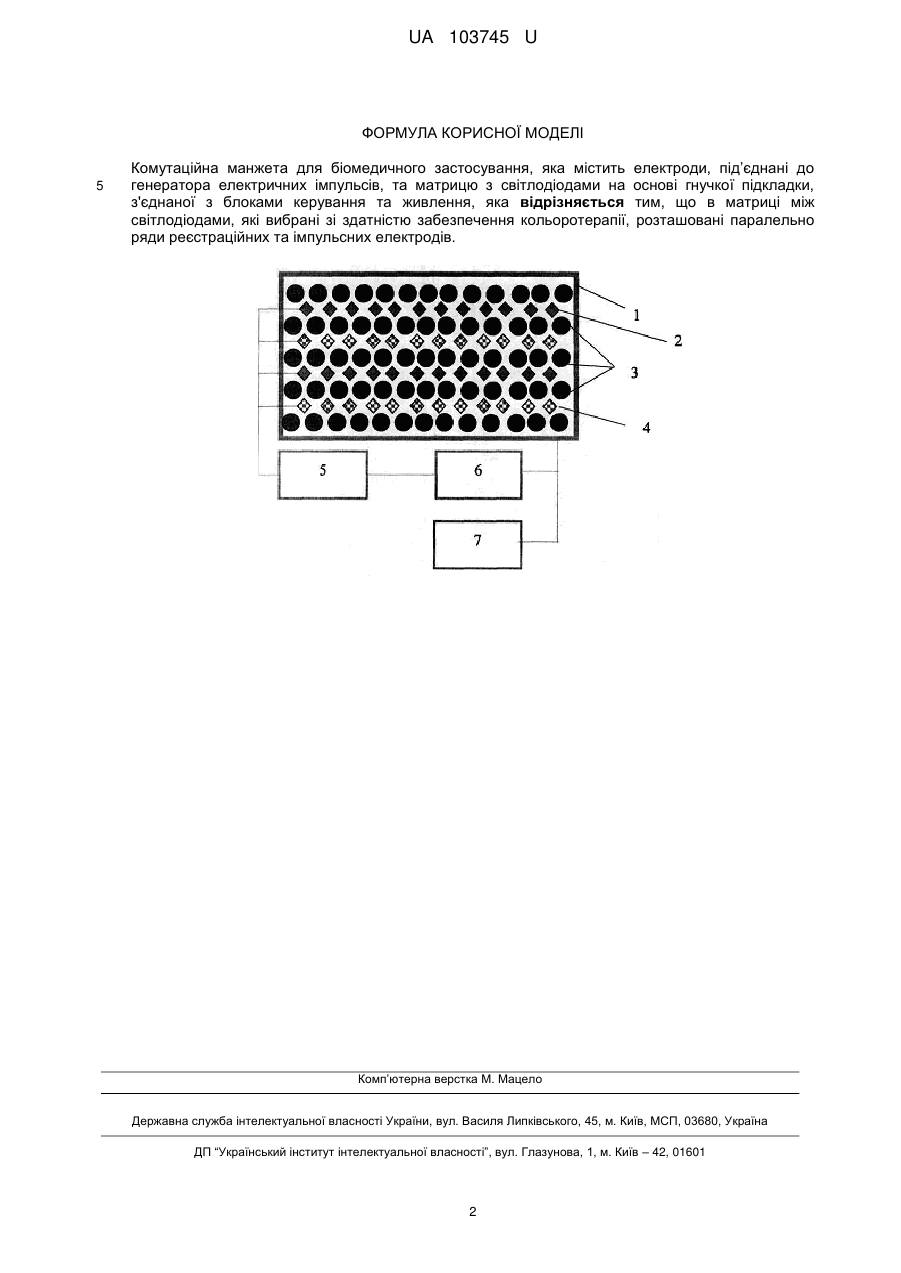

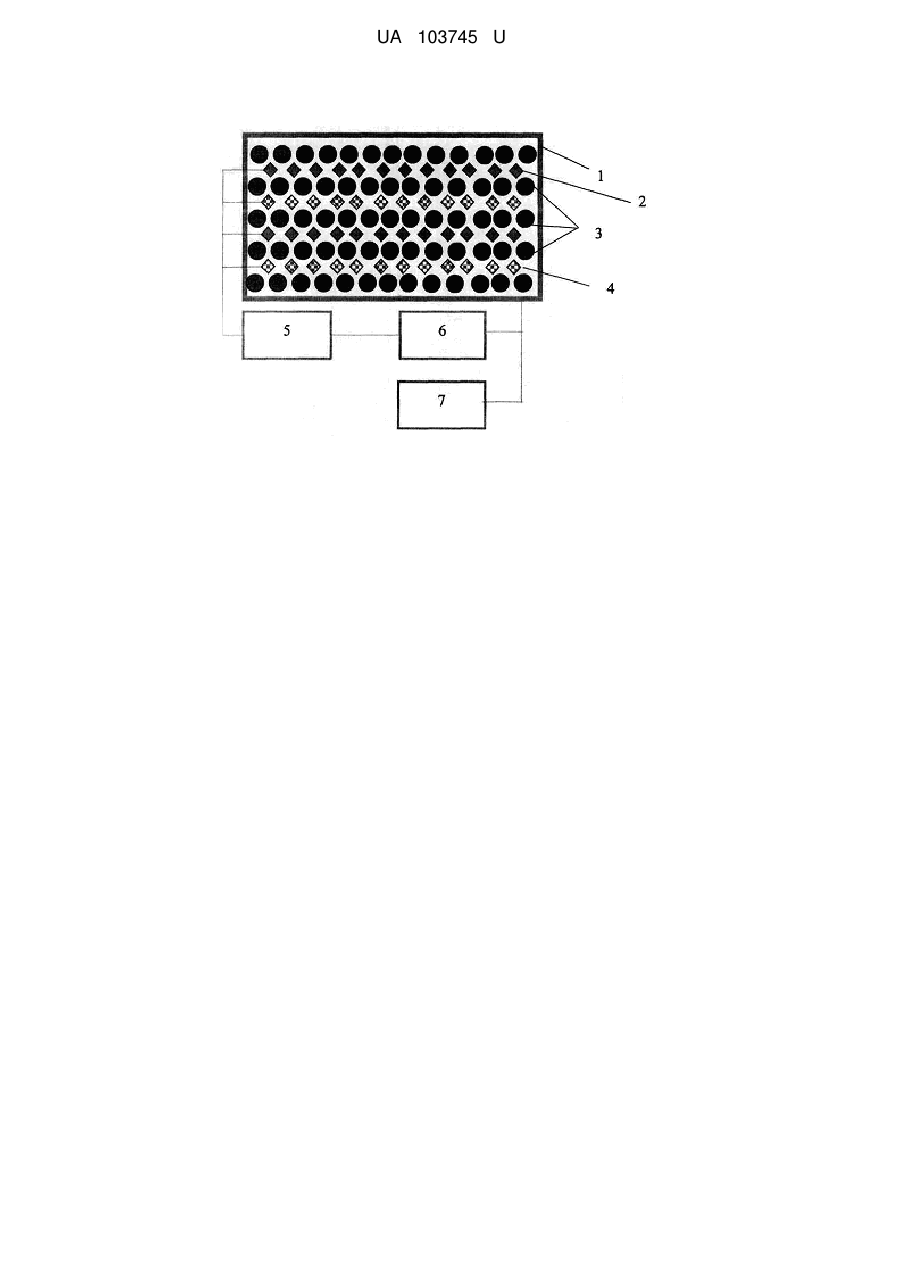

Реферат: Комутаційна манжета для біомедичного застосування містить електроди, під’єднані до генератора електричних імпульсів та матрицю з світлодіодами на основі гнучкої підкладки, з'єднаної з блоками керування та живлення. В матриці між світлодіодами, які вибрані зі здатністю забезпечення кольоротерапії, розташовані паралельно ряди реєстраційних та імпульсних електродів. UA 103745 U (12) UA 103745 U UA 103745 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медичної техніки і призначена для кольоротерапії в поєднанні з електростимуляцією організму людини шляхом впливу на ушкоджені ділянки шкіри сигналами електричного та оптичного походження при лікуванні функціональних розладів. Відома комутаційна манжета для біомедичного застосування, що містить електроди під'єднані до генератора електричних імпульсів [Патент України 12744 ΜПК Α61Ν 1/00 Пристрій для електроімпульсної терапії посиленими електричними сигналами тіла людини / Гавриленко А.В., Григоренко Н.І. / (Укр.) - №u200509221; Заявл.: 30.09.2005, Опубл.: 15.02.2006; Бюл. № 2]. Однак у подібних пристроях відсутня можливість паралельного застосування кольоротерапії на функціонально ушкоджених ділянках, для підвищення ефективності проведення терапевтичних процедур. Найбільш близьким до заявленого рішення є комутаційна манжета для біомедичного застосування, яка містить електроди під'єднані до генератора електричних імпульсів та матрицю з світлодіодами на основі гнучкої підкладки з'єднаної з блоками керування та живлення [Патент України 24739 МПК Α61Ν 5/01 Багатофункціональний пристрій для світлолікування / Доленко О.В., Ігнатуша Ю.П., Сватенко О.В. / (Укр.) - № и200702837; Заявл.: 19.03.2007, Опубл.: 10.07.2007; Бюл. № 10]. Однак, даний пристрій не дозволяє проводити кольоротерапевтичні процедури та отримувати інформацію про ефективність її проведення, що унеможливлює оцінку необхідності подальшої її проведення. В основу корисної моделі поставлено задачу створення комутаційної манжети для біомедичного застосування, шляхом поєднання електроімпульсної та світлоімпульсної терапії притаманної біомедичним об'єктам на яких направлення їх дія, дозволяє проводити кольоротерапевтичні процедури та отримувати інформацію про ефективність її проведення та проводити оцінку необхідності подальшої її проведення. Поставлена задача вирішується тим, що комутаційна манжета для біомедичного застосування, яка містить електроди, під'єднані до генератора електричних імпульсів та матрицю з світлодіодами на основі гнучкої підкладки з'єднаної з блоками керування та живлення, в матриці між світлодіодами, які вибрані зі здатністю забезпечення кольоротерапії, ряди реєстраційних та імпульсних електродів розташовані паралельно. Таке конструктивне виконання дозволяє: паралельно застосувати електро- та кольоротерапію на функціонально ушкоджених ділянках, отримувати інформацію про її хід та збільшити ефективність проведення, а також дозволяє вимірювати електричні потенціали на здорових ділянках біооб'єкта для формування притаманних йому електричних імпульсів та реалізацію програм кольоротерапії на функціонально ушкоджених ділянках. На кресленні зображено комутаційна манжета для біомедичного застосування, де: 1 - гнучка підкладка, 2 - реєстраційні електроди, 3 - імпульсні електроди, 4 - світлодіоди, 5 генератор електричних імпульсів, 6 - блок керування, 7 - блок живлення. Комутаційна манжета для біомедичного застосування містить реєстраційні 2 та імпульсні 3 електроди під'єднані до генератора електричних імпульсів 5 та матрицю з світлодіодами 4, які вибрані зі здатністю забезпечення кольоротерапії, на основі гнучкої підкладки 1, з'єднаного з блок керування 6 та живлення 7, в матриці між світлодіодами 4 розташовані паралельно ряди електродів. Блок керування забезпечує 6 подання від матриці з світлодіодами 1 світлових імпульсів на ушкодженні ділянки тіла та вимірювання за допомогою реєстраційних електродів 2 електричних потенціали з тіла людини. Світлодіоди 1 в матриці вибрані RGB типу із можливістю забезпечення проведення кольоротерапевтичних процедур у всьому видимому спектрі випромінювання. Світловипромінювальні імпульси подаються відповідно до програм кольоротерапії для конкретних цілей застосування в медицині, що визначаються: густиною 2 потоку випромінювання 100-800 мВт/см , частотою світлотимуляції 0,1-1500 Гц та кольором або його почерговістю. Електроди, а саме: реєстраційні 2 дозволяють реєструвати електричні потенціали, імпульсні 3 подавати електричні імпульси різної форми притаманні організму людини. Для подачі електричних імпульсів використано генератор електричних імпульсів 5, що подає електричні імпульси, які зареєстровані на неушкоджених ділянках шкіри. Для впливу на чутливі частини тіла - обличчя, шию і груди - застосовуються струми порядку 1-15 міліампер, а для областей з підвищеними жировими відкладеннями - живіт, стегна, сідниці - необхідні струми близько 25-30 міліампер. Електро- та світловипромінювальні імпульси можуть подаватися почергово або одночасно в залежності від необхідності та призначень терапевта. 1 UA 103745 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Комутаційна манжета для біомедичного застосування, яка містить електроди, під’єднані до генератора електричних імпульсів, та матрицю з світлодіодами на основі гнучкої підкладки, з'єднаної з блоками керування та живлення, яка відрізняється тим, що в матриці між світлодіодами, які вибрані зі здатністю забезпечення кольоротерапії, розташовані паралельно ряди реєстраційних та імпульсних електродів. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
