Манжета касетна ущільнююча

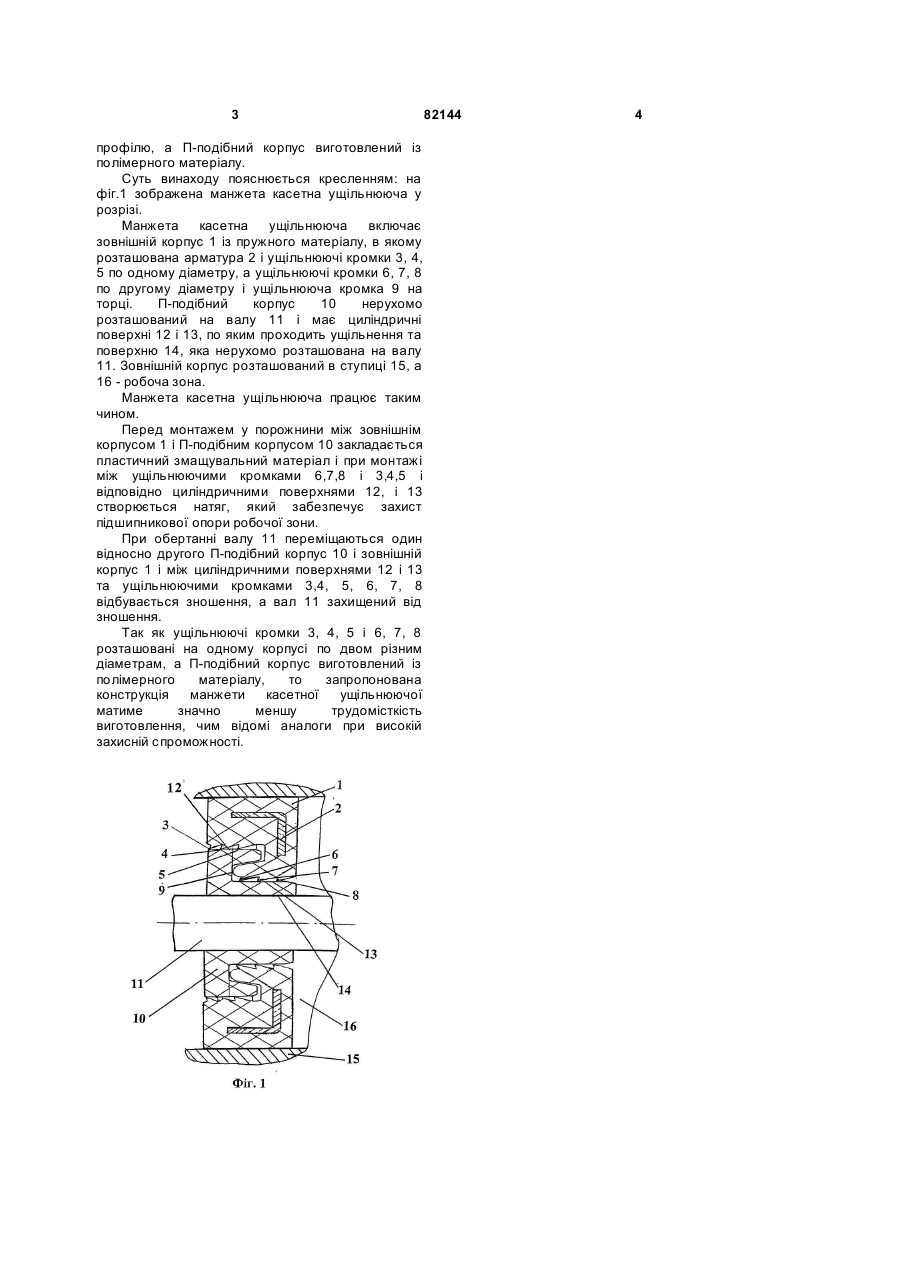

1. Манжета касетна ущільнююча, яка складається із зовнішнього і внутрішнього корпусів і робочих ущільнюючих кромок, яка відрізняється тим, що робочі ущільнюючі кромки виконані на одному корпусі і розташовані по двох різних діаметрах, а другий корпус має П-подібний профіль і ущільнення проходить по двох різних циліндричних поверхнях корпусу П-подібного профілю. 2. Манжета касетна ущільнююча за п. 1, яка відрізняється тим, що діаметр ущільнюючих кромок у вільному стані менший за відповідний діаметр поверхні П-подібного профілю. 3. Манжета касетна ущільнююча за п. 1, яка відрізняється тим, що П-подібний корпус виготовлений із полімерного матеріалу. UA (21) a200607493 (22) 05.07.2006 (24) 11.03.2008 (72) КОРОЛЬ АНДРІЙ ПЕТРОВИЧ, UA, ОЛІЙНИК ОЛЕКСАНДР АНАТОЛІЙОВИЧ, UA, КУЧЕРЕНКО ГРИГОРІЙ ФЕДОРОВИЧ, UA (73) КОРОЛЬ АНДРІЙ ПЕТРОВИЧ, UA, ОЛІЙНИК ОЛЕКСАНДР АНАТОЛІЙОВИЧ, UA, КУЧЕРЕНКО ГРИГОРІЙ ФЕДОРОВИЧ, UA (56) SU 1065641, F16J 15/32, 07.01.1984 SU 709875, F16J 15/32, 18.01.1980 SU 781466, F16J 15/32, 23.11.1980 UA 72393, F16J 15/02, 15.02.2005 RU 2052698, F16J 15/32, 20.01.1996 SU 1756704, F16J 15/32, 23.08.1992 JP 58099560, F16J 15/32, 13.06.1983 JP 6002770, B60B 27/00, 27/02, F16J 15/32, 15/447, 11.01.1994 JP 9274051, G01P 3/487, F16C 19/00, 19/52, F16J 15/32, 21.10.1997 JP 2004084858, B60B 35/18, F16C 33/78, 18.03.2004 JP 2005291231, B60B 27/00, 35/18, F16C 19/38, C2 2 (19) 1 3 профілю, а П-подібний корпус виготовлений із полімерного матеріалу. Суть винаходу пояснюється кресленням: на фіг.1 зображена манжета касетна ущільнююча у розрізі. Манжета касетна ущільнююча включає зовнішній корпус 1 із пружного матеріалу, в якому розташована арматура 2 і ущільнюючі кромки 3, 4, 5 по одному діаметру, а ущільнюючі кромки 6, 7, 8 по другому діаметру і ущільнююча кромка 9 на торці. П-подібний корпус 10 нерухомо розташований на валу 11 і має циліндричні поверхні 12 і 13, по яким проходить ущільнення та поверхню 14, яка нерухомо розташована на валу 11. Зовнішній корпус розташований в ступиці 15, а 16 - робоча зона. Манжета касетна ущільнююча працює таким чином. Перед монтажем у порожнини між зовнішнім корпусом 1 і П-подібним корпусом 10 закладається пластичний змащувальний матеріал і при монтажі між ущільнюючими кромками 6,7,8 і 3,4,5 і відповідно циліндричними поверхнями 12, і 13 створюється натяг, який забезпечує захист підшипникової опори робочої зони. При обертанні валу 11 переміщаються один відносно другого П-подібний корпус 10 і зовнішній корпус 1 і між циліндричними поверхнями 12 і 13 та ущільнюючими кромками 3,4, 5, 6, 7, 8 відбувається зношення, а вал 11 захищений від зношення. Так як ущільнюючі кромки 3, 4, 5 і 6, 7, 8 розташовані на одному корпусі по двом різним діаметрам, а П-подібний корпус виготовлений із полімерного матеріалу, то запропонована конструкція манжети касетної ущільнюючої матиме значно меншу трудомісткість виготовлення, чим відомі аналоги при високій захисній спроможності. 82144 4
