Спосіб зведення литої смуги

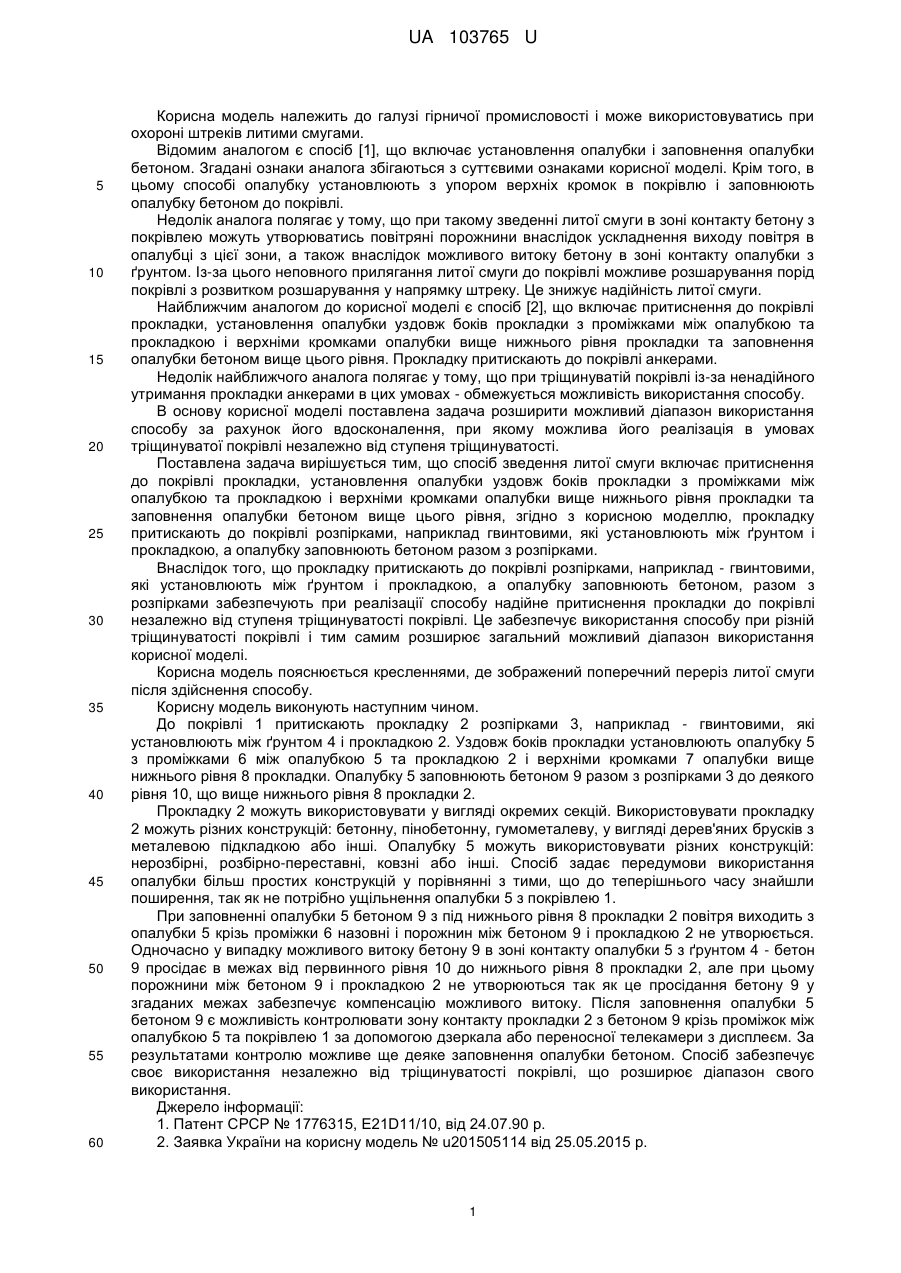

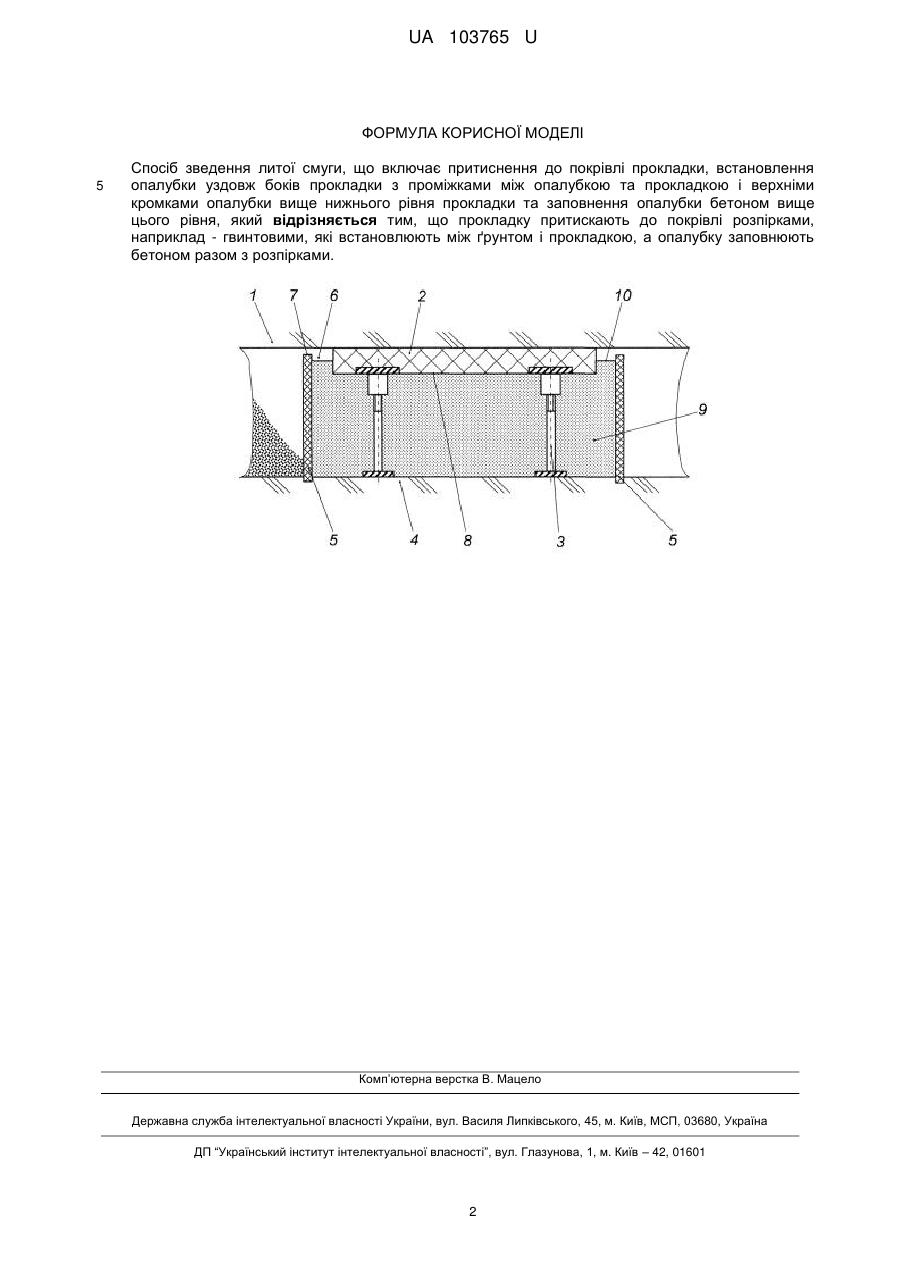

Реферат: Спосіб зведення литої смуги включає притиснення до покрівлі прокладки, встановлення опалубки уздовж боків прокладки з проміжками між опалубкою та прокладкою і верхніми кромками опалубки вище нижнього рівня прокладки та заповнення опалубки бетоном вище цього рівня. Прокладку притискають до покрівлі розпірками, наприклад - гвинтовими, які встановлюють між ґрунтом і прокладкою. Опалубку заповнюють бетоном разом з розпірками. UA 103765 U (12) UA 103765 U UA 103765 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі гірничої промисловості і може використовуватись при охороні штреків литими смугами. Відомим аналогом є спосіб [1], що включає установлення опалубки і заповнення опалубки бетоном. Згадані ознаки аналога збігаються з суттєвими ознаками корисної моделі. Крім того, в цьому способі опалубку установлюють з упором верхніх кромок в покрівлю і заповнюють опалубку бетоном до покрівлі. Недолік аналога полягає у тому, що при такому зведенні литої смуги в зоні контакту бетону з покрівлею можуть утворюватись повітряні порожнини внаслідок ускладнення виходу повітря в опалубці з цієї зони, а також внаслідок можливого витоку бетону в зоні контакту опалубки з ґрунтом. Із-за цього неповного прилягання литої смуги до покрівлі можливе розшарування порід покрівлі з розвитком розшарування у напрямку штреку. Це знижує надійність литої смуги. Найближчим аналогом до корисної моделі є спосіб [2], що включає притиснення до покрівлі прокладки, установлення опалубки уздовж боків прокладки з проміжками між опалубкою та прокладкою і верхніми кромками опалубки вище нижнього рівня прокладки та заповнення опалубки бетоном вище цього рівня. Прокладку притискають до покрівлі анкерами. Недолік найближчого аналога полягає у тому, що при тріщинуватій покрівлі із-за ненадійного утримання прокладки анкерами в цих умовах - обмежується можливість використання способу. В основу корисної моделі поставлена задача розширити можливий діапазон використання способу за рахунок його вдосконалення, при якому можлива його реалізація в умовах тріщинуватої покрівлі незалежно від ступеня тріщинуватості. Поставлена задача вирішується тим, що спосіб зведення литої смуги включає притиснення до покрівлі прокладки, установлення опалубки уздовж боків прокладки з проміжками між опалубкою та прокладкою і верхніми кромками опалубки вище нижнього рівня прокладки та заповнення опалубки бетоном вище цього рівня, згідно з корисною моделлю, прокладку притискають до покрівлі розпірками, наприклад гвинтовими, які установлюють між ґрунтом і прокладкою, а опалубку заповнюють бетоном разом з розпірками. Внаслідок того, що прокладку притискають до покрівлі розпірками, наприклад - гвинтовими, які установлюють між ґрунтом і прокладкою, а опалубку заповнюють бетоном, разом з розпірками забезпечують при реалізації способу надійне притиснення прокладки до покрівлі незалежно від ступеня тріщинуватості покрівлі. Це забезпечує використання способу при різній тріщинуватості покрівлі і тим самим розширює загальний можливий діапазон використання корисної моделі. Корисна модель пояснюється кресленнями, де зображений поперечний переріз литої смуги після здійснення способу. Корисну модель виконують наступним чином. До покрівлі 1 притискають прокладку 2 розпірками 3, наприклад - гвинтовими, які установлюють між ґрунтом 4 і прокладкою 2. Уздовж боків прокладки установлюють опалубку 5 з проміжками 6 між опалубкою 5 та прокладкою 2 і верхніми кромками 7 опалубки вище нижнього рівня 8 прокладки. Опалубку 5 заповнюють бетоном 9 разом з розпірками 3 до деякого рівня 10, що вище нижнього рівня 8 прокладки 2. Прокладку 2 можуть використовувати у вигляді окремих секцій. Використовувати прокладку 2 можуть різних конструкцій: бетонну, пінобетонну, гумометалеву, у вигляді дерев'яних брусків з металевою підкладкою або інші. Опалубку 5 можуть використовувати різних конструкцій: нерозбірні, розбірно-переставні, ковзні або інші. Спосіб задає передумови використання опалубки більш простих конструкцій у порівнянні з тими, що до теперішнього часу знайшли поширення, так як не потрібно ущільнення опалубки 5 з покрівлею 1. При заповненні опалубки 5 бетоном 9 з під нижнього рівня 8 прокладки 2 повітря виходить з опалубки 5 крізь проміжки 6 назовні і порожнин між бетоном 9 і прокладкою 2 не утворюється. Одночасно у випадку можливого витоку бетону 9 в зоні контакту опалубки 5 з ґрунтом 4 - бетон 9 просідає в межах від первинного рівня 10 до нижнього рівня 8 прокладки 2, але при цьому порожнини між бетоном 9 і прокладкою 2 не утворюються так як це просідання бетону 9 у згаданих межах забезпечує компенсацію можливого витоку. Після заповнення опалубки 5 бетоном 9 є можливість контролювати зону контакту прокладки 2 з бетоном 9 крізь проміжок між опалубкою 5 та покрівлею 1 за допомогою дзеркала або переносної телекамери з дисплеєм. За результатами контролю можливе ще деяке заповнення опалубки бетоном. Спосіб забезпечує своє використання незалежно від тріщинуватості покрівлі, що розширює діапазон свого використання. Джерело інформації: 1. Патент СРСР № 1776315, E21D11/10, від 24.07.90 p. 2. Заявка України на корисну модель № u201505114 від 25.05.2015 р. 1 UA 103765 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб зведення литої смуги, що включає притиснення до покрівлі прокладки, встановлення опалубки уздовж боків прокладки з проміжками між опалубкою та прокладкою і верхніми кромками опалубки вище нижнього рівня прокладки та заповнення опалубки бетоном вище цього рівня, який відрізняється тим, що прокладку притискають до покрівлі розпірками, наприклад - гвинтовими, які встановлюють між ґрунтом і прокладкою, а опалубку заповнюють бетоном разом з розпірками. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
