Пристрій для вимірювання ємності нікель-цинкових акумуляторів

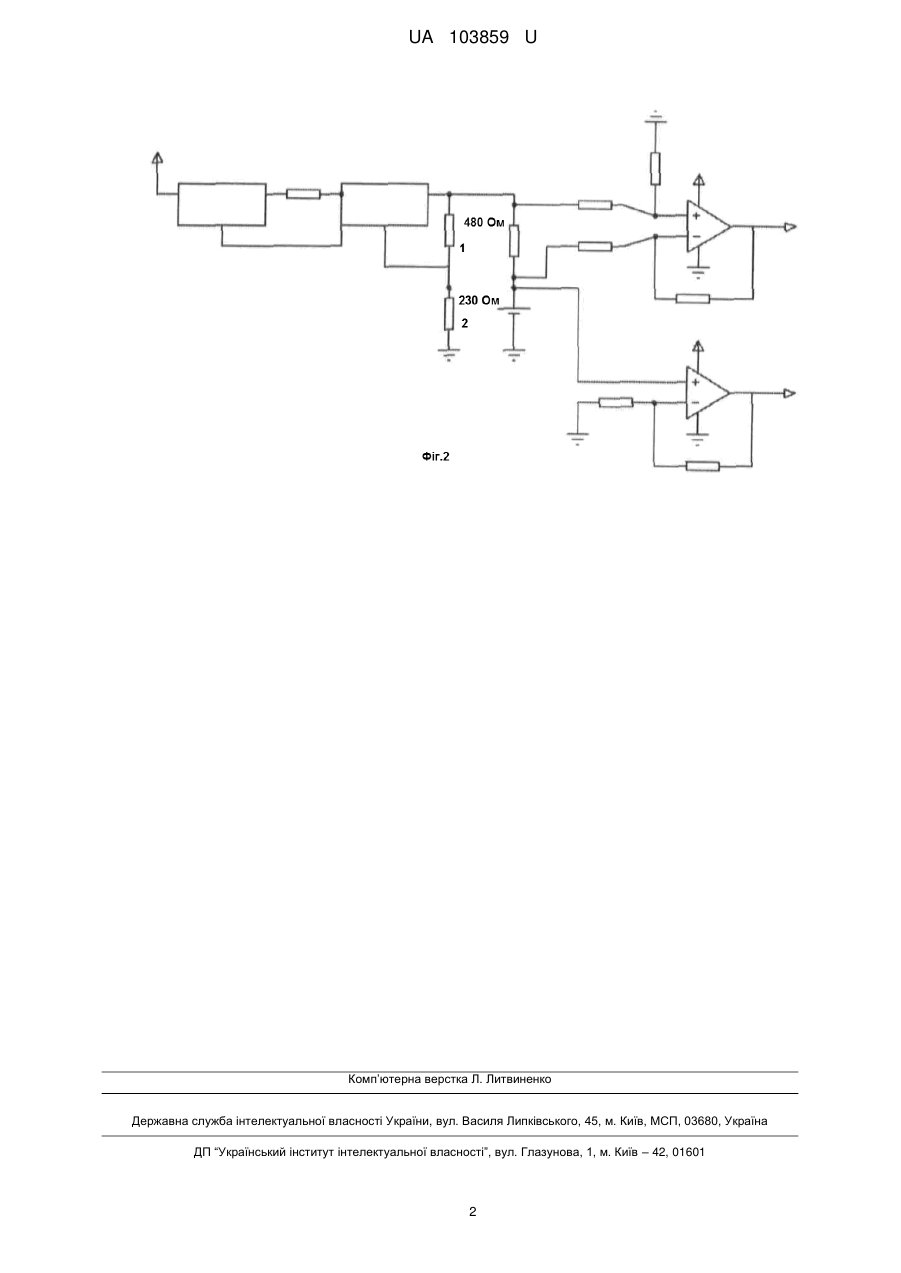

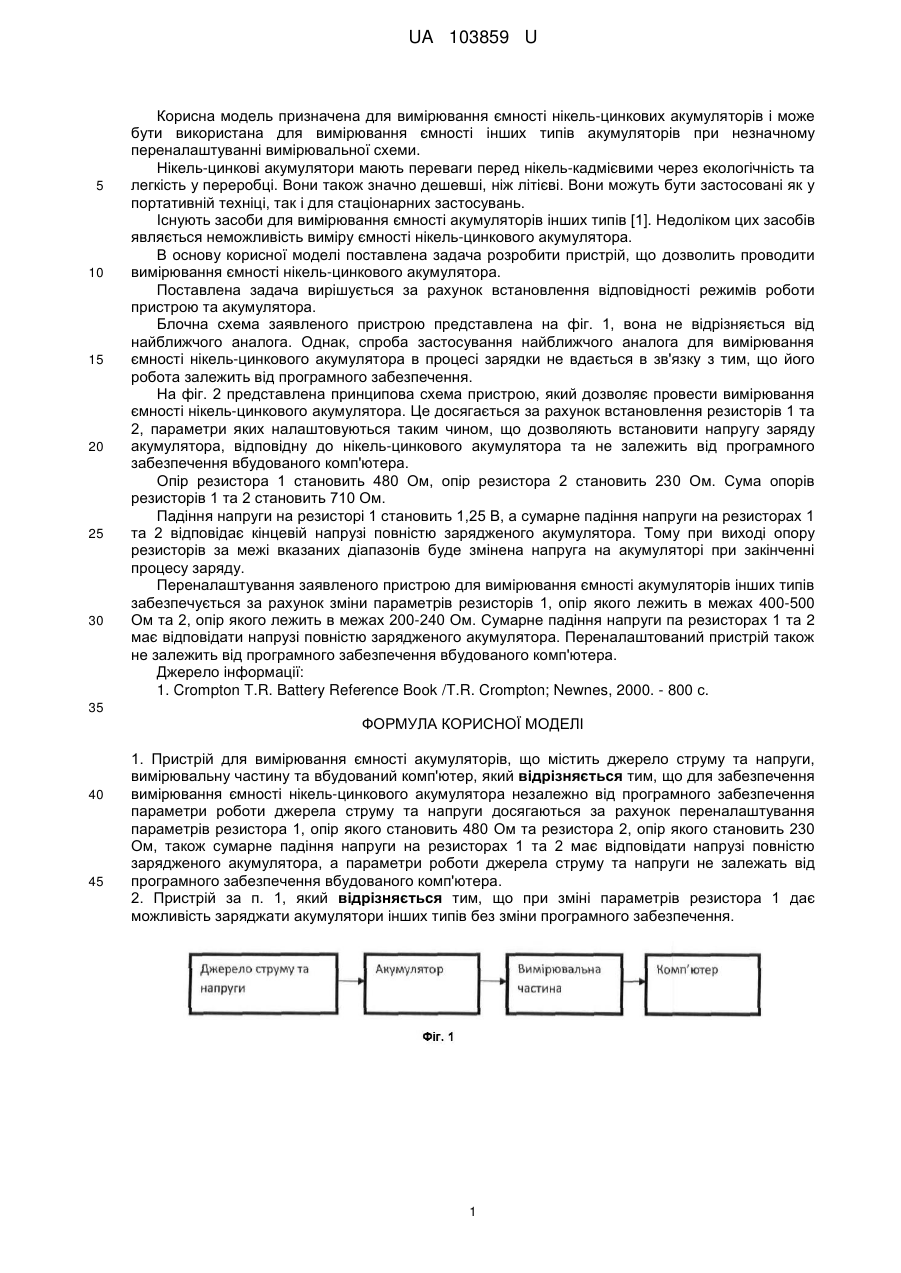

Реферат: Пристрій для вимірювання ємності акумуляторів містить джерело струму та напруги, вимірювальну частину та вбудований комп'ютер. Для забезпечення вимірювання ємності нікель-цинкового акумулятора незалежно від програмного забезпечення параметри роботи джерела струму та напруги переналаштовують параметри резистора 1, опір якого становить 480 Ом та параметри резистора 2, опір якого становить 230 Ом, також сумарне падіння напруги на резисторах 1 та 2 має відповідати напрузі повністю зарядженого акумулятора. Параметри роботи джерела струму та напруги не залежать від програмного забезпечення вбудованого комп'ютера. UA 103859 U (54) ПРИСТРІЙ ДЛЯ ВИМІРЮВАННЯ ЄМНОСТІ НІКЕЛЬ-ЦИНКОВИХ АКУМУЛЯТОРІВ UA 103859 U UA 103859 U 5 10 15 20 25 30 Корисна модель призначена для вимірювання ємності нікель-цинкових акумуляторів і може бути використана для вимірювання ємності інших типів акумуляторів при незначному переналаштуванні вимірювальної схеми. Нікель-цинкові акумулятори мають переваги перед нікель-кадмієвими через екологічність та легкість у переробці. Вони також значно дешевші, ніж літієві. Вони можуть бути застосовані як у портативній техніці, так і для стаціонарних застосувань. Існують засоби для вимірювання ємності акумуляторів інших типів [1]. Недоліком цих засобів являється неможливість виміру ємності нікель-цинкового акумулятора. В основу корисної моделі поставлена задача розробити пристрій, що дозволить проводити вимірювання ємності нікель-цинкового акумулятора. Поставлена задача вирішується за рахунок встановлення відповідності режимів роботи пристрою та акумулятора. Блочна схема заявленого пристрою представлена на фіг. 1, вона не відрізняється від найближчого аналога. Однак, спроба застосування найближчого аналога для вимірювання ємності нікель-цинкового акумулятора в процесі зарядки не вдається в зв'язку з тим, що його робота залежить від програмного забезпечення. На фіг. 2 представлена принципова схема пристрою, який дозволяє провести вимірювання ємності нікель-цинкового акумулятора. Це досягається за рахунок встановлення резисторів 1 та 2, параметри яких налаштовуються таким чином, що дозволяють встановити напругу заряду акумулятора, відповідну до нікель-цинкового акумулятора та не залежить від програмного забезпечення вбудованого комп'ютера. Опір резистора 1 становить 480 Ом, опір резистора 2 становить 230 Ом. Сума опорів резисторів 1 та 2 становить 710 Ом. Падіння напруги на резисторі 1 становить 1,25 В, а сумарне падіння напруги на резисторах 1 та 2 відповідає кінцевій напрузі повністю зарядженого акумулятора. Тому при виході опору резисторів за межі вказаних діапазонів буде змінена напруга на акумуляторі при закінченні процесу заряду. Переналаштування заявленого пристрою для вимірювання ємності акумуляторів інших типів забезпечується за рахунок зміни параметрів резисторів 1, опір якого лежить в межах 400-500 Ом та 2, опір якого лежить в межах 200-240 Ом. Сумарне падіння напруги па резисторах 1 та 2 має відповідати напрузі повністю зарядженого акумулятора. Переналаштований пристрій також не залежить від програмного забезпечення вбудованого комп'ютера. Джерело інформації: 1. Crompton T.R. Battery Reference Book /T.R. Crompton; Nеwnes, 2000. - 800 с. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 1. Пристрій для вимірювання ємності акумуляторів, що містить джерело струму та напруги, вимірювальну частину та вбудований комп'ютер, який відрізняється тим, що для забезпечення вимірювання ємності нікель-цинкового акумулятора незалежно від програмного забезпечення параметри роботи джерела струму та напруги досягаються за рахунок переналаштування параметрів резистора 1, опір якого становить 480 Ом та резистора 2, опір якого становить 230 Ом, також сумарне падіння напруги на резисторах 1 та 2 має відповідати напрузі повністю зарядженого акумулятора, а параметри роботи джерела струму та напруги не залежать від програмного забезпечення вбудованого комп'ютера. 2. Пристрій за п. 1, який відрізняється тим, що при зміні параметрів резистора 1 дає можливість заряджати акумулятори інших типів без зміни програмного забезпечення. 1 UA 103859 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
