Спосіб визначення продуктивності млина пилосистеми котельної установки

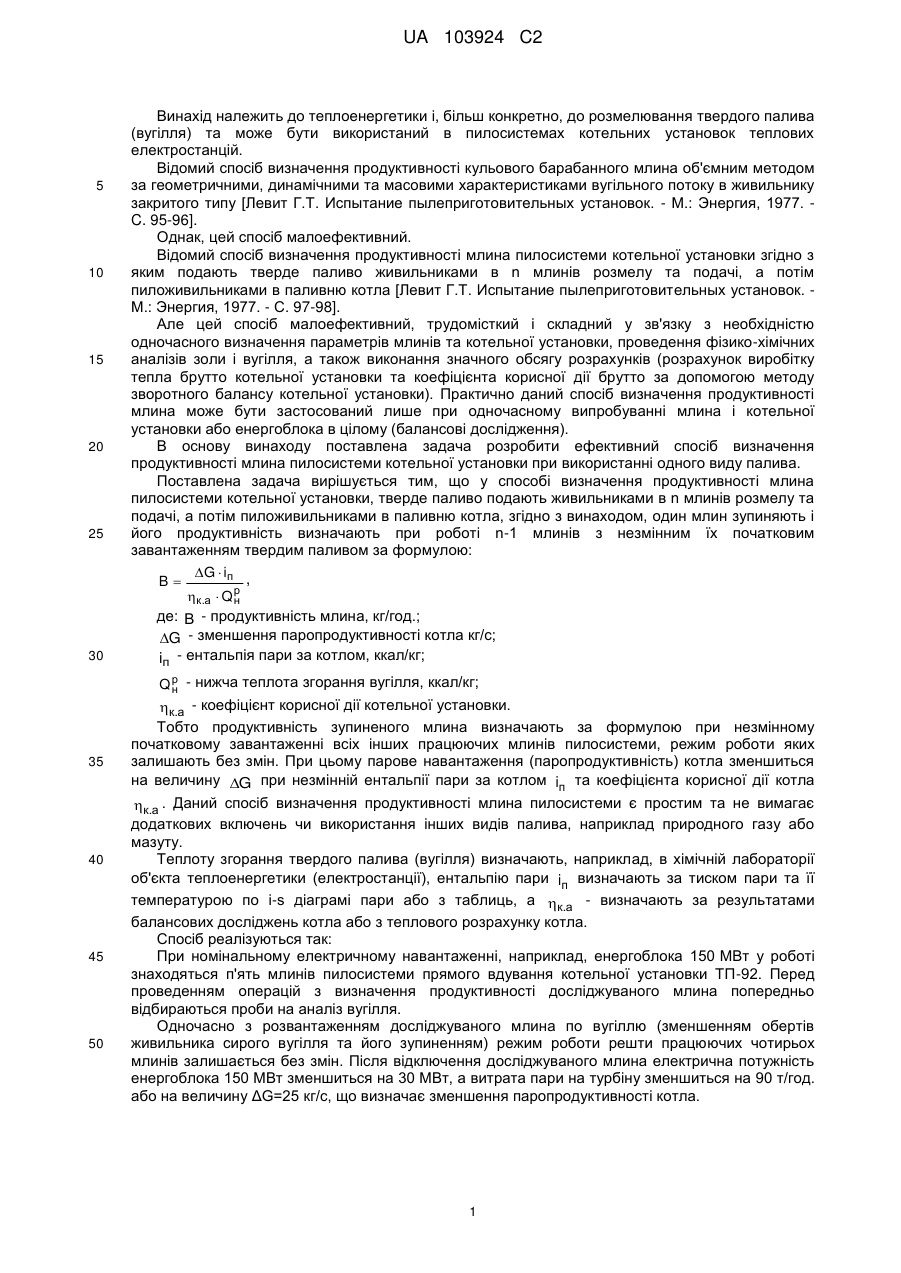

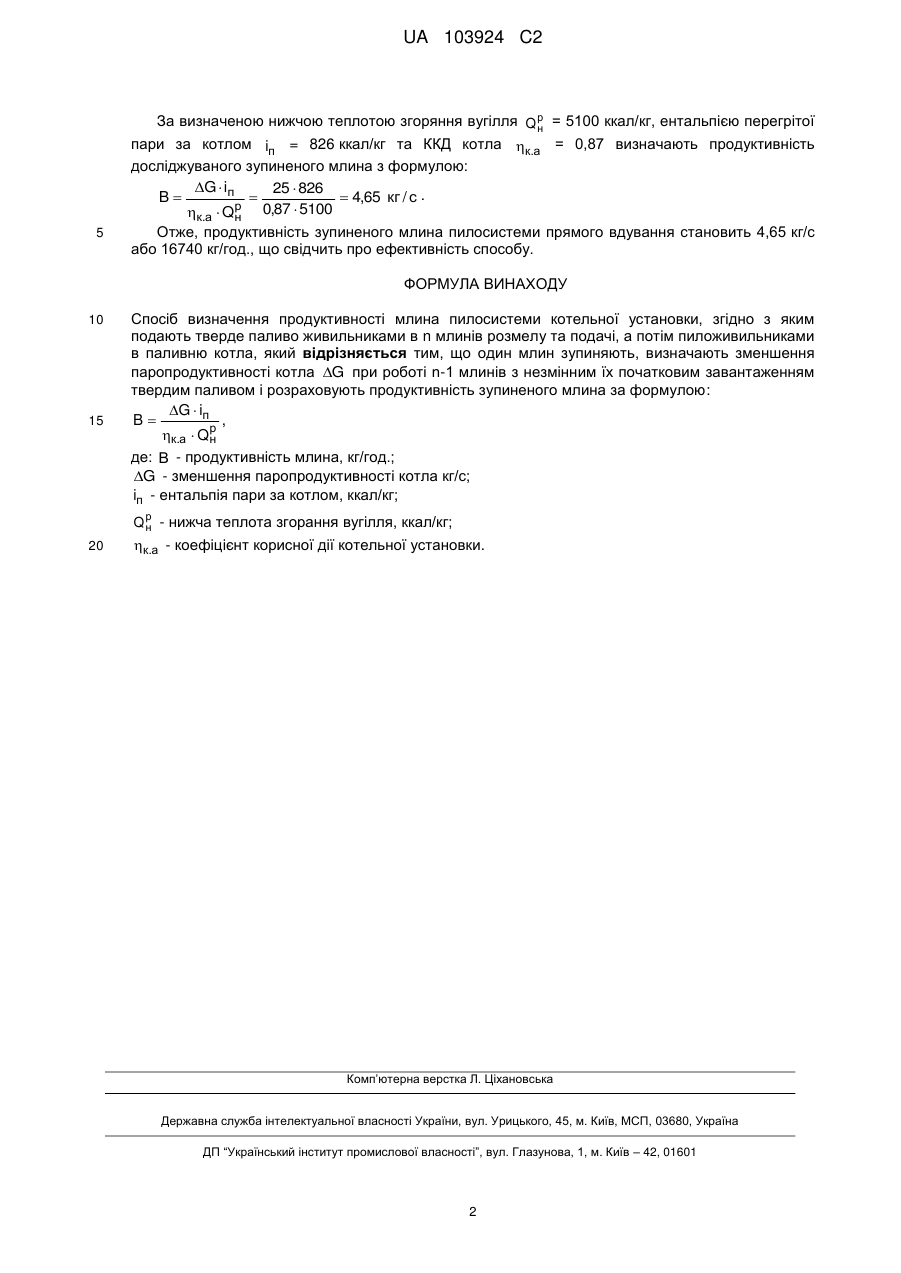

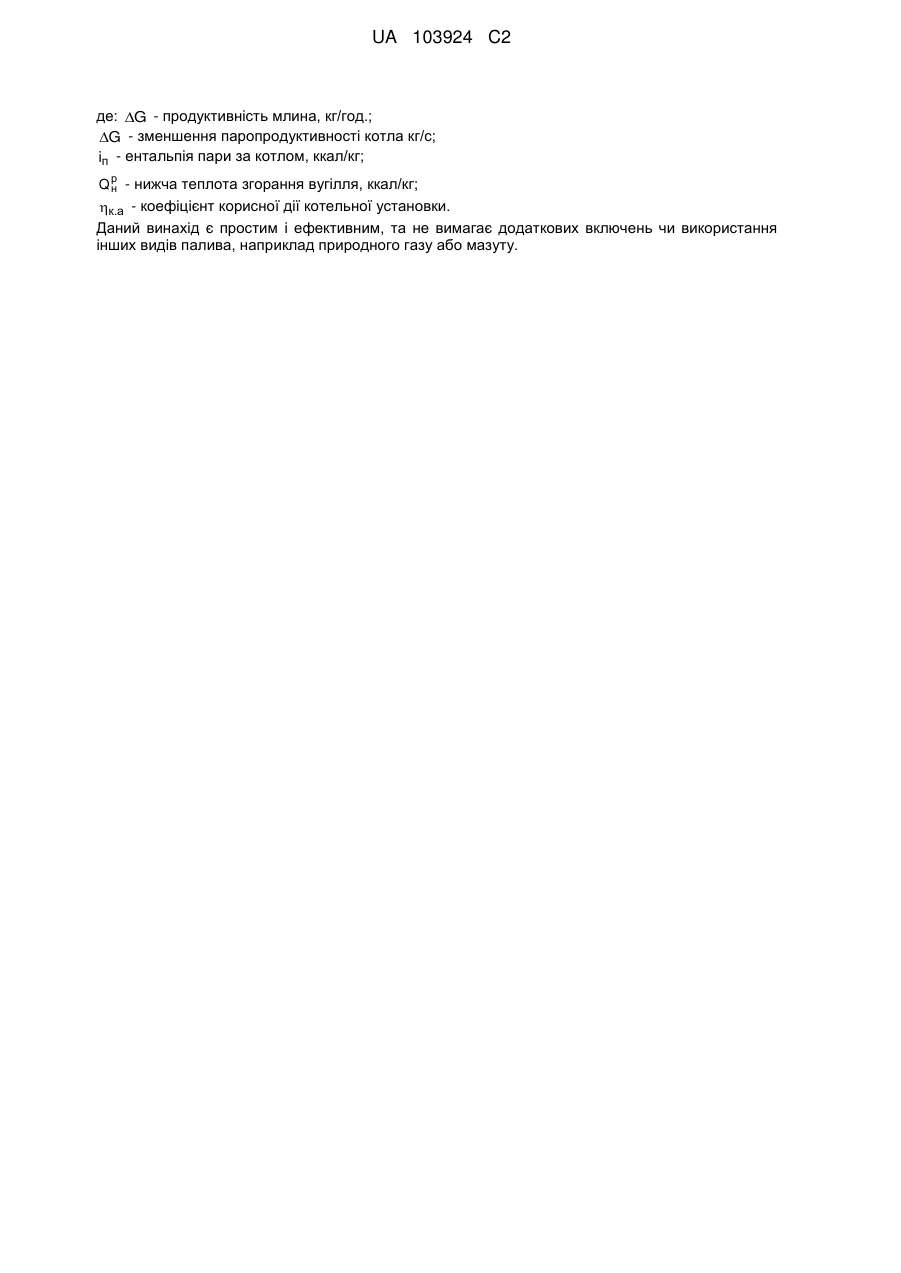

Реферат: Винахід належить до теплоенергетики і, більш конкретно, до розмелювання твердого палива (вугілля) та може бути використаний в пилосистемах котельних установок теплових електростанцій. Спосіб визначення продуктивності млина пилосистеми котельної установки, згідно з яким подають тверде паливо живильниками в n млинів розмелу та подачі, а потім пиложивильниками в паливню котла. Один млин зупиняють, визначають зменшення паропродуктивності котла G при роботі n-1 млинів з незмінним їх початковим завантаженням твердим паливом і розраховують продуктивність зупиненого млина за формулою: G , UA 103924 C2 (12) UA 103924 C2 де: G - продуктивність млина, кг/год.; G - зменшення паропродуктивності котла кг/с; iп - ентальпія пари за котлом, ккал/кг; Q р - нижча теплота згорання вугілля, ккал/кг; н к.а - коефіцієнт корисної дії котельної установки. Даний винахід є простим і ефективним, та не вимагає додаткових включень чи використання інших видів палива, наприклад природного газу або мазуту. UA 103924 C2 5 10 15 20 25 30 35 40 45 50 Винахід належить до теплоенергетики і, більш конкретно, до розмелювання твердого палива (вугілля) та може бути використаний в пилосистемах котельних установок теплових електростанцій. Відомий спосіб визначення продуктивності кульового барабанного млина об'ємним методом за геометричними, динамічними та масовими характеристиками вугільного потоку в живильнику закритого типу [Левит Г.Т. Испытание пылеприготовительных установок. - М.: Энергия, 1977. C. 95-96]. Однак, цей спосіб малоефективний. Відомий спосіб визначення продуктивності млина пилосистеми котельної установки згідно з яким подають тверде паливо живильниками в n млинів розмелу та подачі, а потім пиложивильниками в паливню котла [Левит Г.Т. Испытание пылеприготовительных установок. М.: Энергия, 1977. - С. 97-98]. Але цей спосіб малоефективний, трудомісткий і складний у зв'язку з необхідністю одночасного визначення параметрів млинів та котельної установки, проведення фізико-хімічних аналізів золи і вугілля, а також виконання значного обсягу розрахунків (розрахунок виробітку тепла брутто котельної установки та коефіцієнта корисної дії брутто за допомогою методу зворотного балансу котельної установки). Практично даний спосіб визначення продуктивності млина може бути застосований лише при одночасному випробуванні млина і котельної установки або енергоблока в цілому (балансові дослідження). В основу винаходу поставлена задача розробити ефективний спосіб визначення продуктивності млина пилосистеми котельної установки при використанні одного виду палива. Поставлена задача вирішується тим, що у способі визначення продуктивності млина пилосистеми котельної установки, тверде паливо подають живильниками в n млинів розмелу та подачі, а потім пиложивильниками в паливню котла, згідно з винаходом, один млин зупиняють і його продуктивність визначають при роботі n-1 млинів з незмінним їх початковим завантаженням твердим паливом за формулою: G  iп , B к.а  Qр н де: В - продуктивність млина, кг/год.; G - зменшення паропродуктивності котла кг/с; iп - ентальпія пари за котлом, ккал/кг; Q р - нижча теплота згорання вугілля, ккал/кг; н к.а - коефіцієнт корисної дії котельної установки. Тобто продуктивність зупиненого млина визначають за формулою при незмінному початковому завантаженні всіх інших працюючих млинів пилосистеми, режим роботи яких залишають без змін. При цьому парове навантаження (паропродуктивність) котла зменшиться на величину G при незмінній ентальпії пари за котлом iп та коефіцієнта корисної дії котла к.а . Даний спосіб визначення продуктивності млина пилосистеми є простим та не вимагає додаткових включень чи використання інших видів палива, наприклад природного газу або мазуту. Теплоту згорання твердого палива (вугілля) визначають, наприклад, в хімічній лабораторії об'єкта теплоенергетики (електростанції), ентальпію пари iп визначають за тиском пари та її температурою по i-s діаграмі пари або з таблиць, а к.а - визначають за результатами балансових досліджень котла або з теплового розрахунку котла. Спосіб реалізуються так: При номінальному електричному навантаженні, наприклад, енергоблока 150 МВт у роботі знаходяться п'ять млинів пилосистеми прямого вдування котельної установки ТП-92. Перед проведенням операцій з визначення продуктивності досліджуваного млина попередньо відбираються проби на аналіз вугілля. Одночасно з розвантаженням досліджуваного млина по вугіллю (зменшенням обертів живильника сирого вугілля та його зупиненням) режим роботи решти працюючих чотирьох млинів залишається без змін. Після відключення досліджуваного млина електрична потужність енергоблока 150 МВт зменшиться на 30 МВт, а витрата пари на турбіну зменшиться на 90 т/год. або на величину ΔG=25 кг/с, що визначає зменшення паропродуктивності котла. 1 UA 103924 C2 5 За визначеною нижчою теплотою згоряння вугілля Q р = 5100 ккал/кг, ентальпією перегрітої н пари за котлом iп = 826 ккал/кг та ККД котла к.а = 0,87 визначають продуктивність досліджуваного зупиненого млина з формулою: G  iп 25  826 B   4,65 кг / с . р к.а  Qн 0,87  5100 Отже, продуктивність зупиненого млина пилосистеми прямого вдування становить 4,65 кг/с або 16740 кг/год., що свідчить про ефективність способу. ФОРМУЛА ВИНАХОДУ 10 15 Спосіб визначення продуктивності млина пилосистеми котельної установки, згідно з яким подають тверде паливо живильниками в n млинів розмелу та подачі, а потім пиложивильниками в паливню котла, який відрізняється тим, що один млин зупиняють, визначають зменшення паропродуктивності котла G при роботі n-1 млинів з незмінним їх початковим завантаженням твердим паливом і розраховують продуктивність зупиненого млина за формулою: G  i п , B к.а  Qр н де: В - продуктивність млина, кг/год.; G - зменшення паропродуктивності котла кг/с; iп - ентальпія пари за котлом, ккал/кг; Q р - нижча теплота згорання вугілля, ккал/кг; н 20 к.а - коефіцієнт корисної дії котельної установки. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
