Спосіб визначення продуктивності кульового барабанного млина

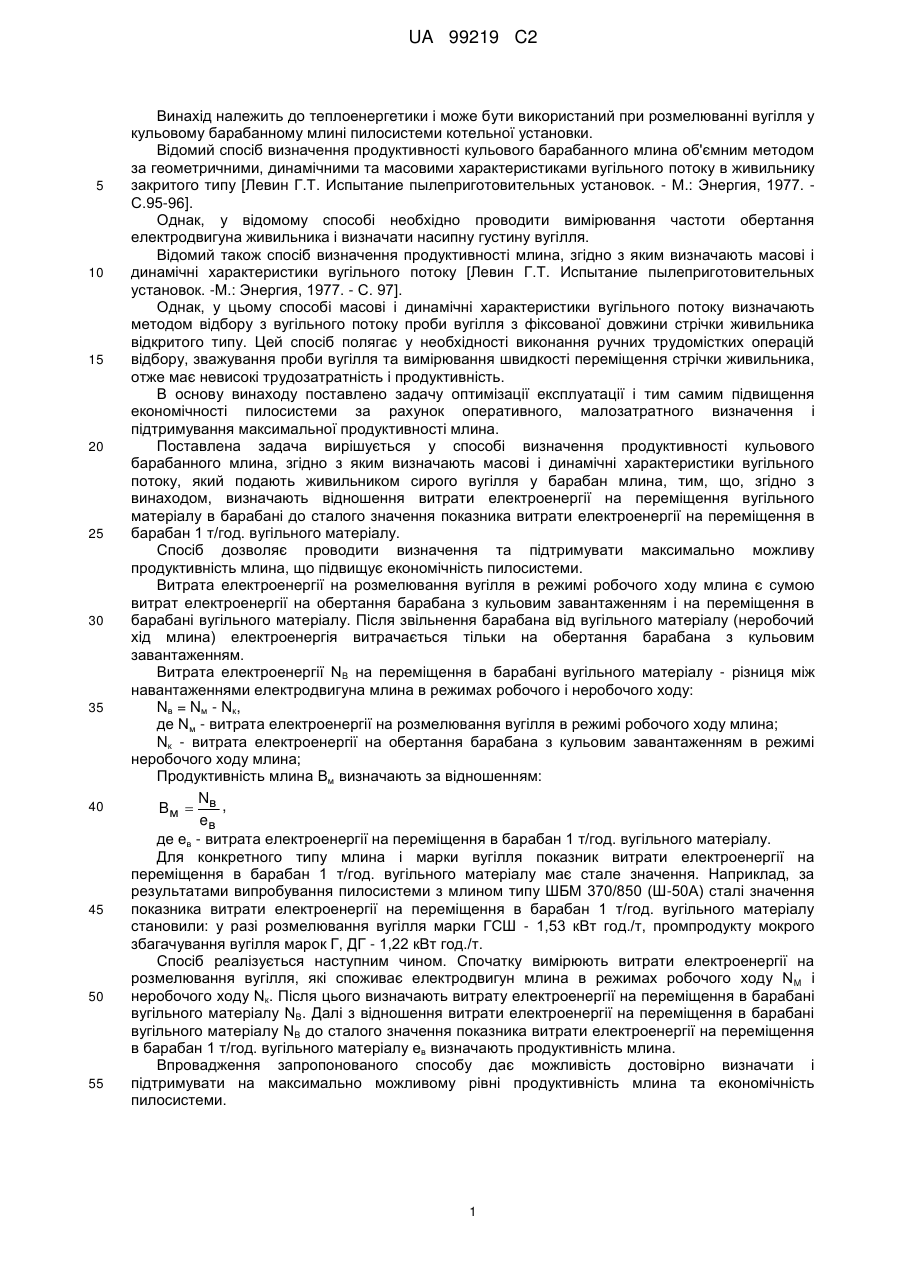

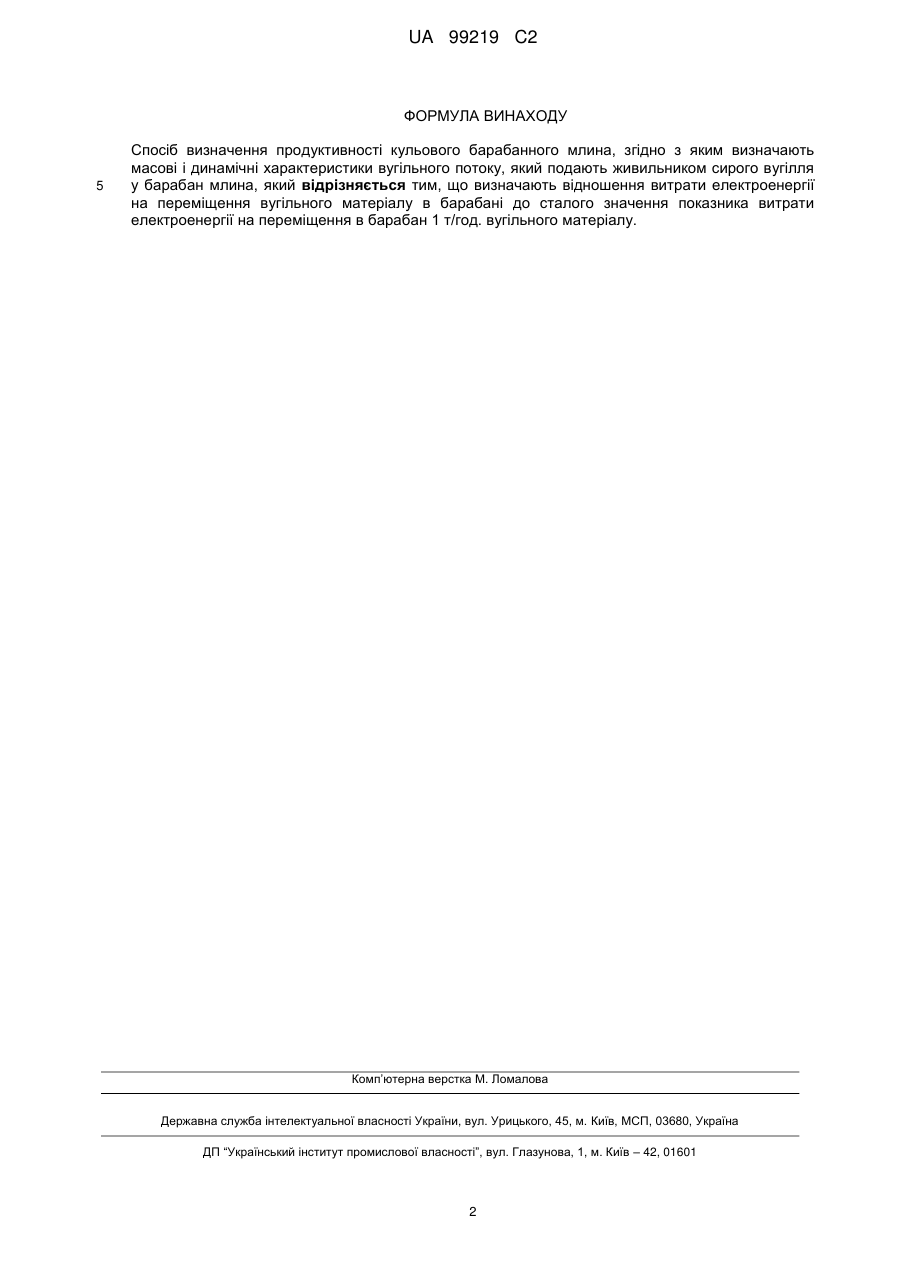

Реферат: Винахід належить до теплоенергетики і може бути використаний при розмелюванні вугілля у кульовому барабанному млині пилосистеми котельної установки. Спосіб визначення продуктивності кульового барабанного млина полягає в тому, що визначають відношення витрати електроенергії на переміщення вугільного матеріалу в барабані до сталого значення показника витрати електроенергії на переміщення в барабан 1 т/год. вугільного матеріалу. Досягається визначення та підтримування максимально можливої продуктивності млина, підвищення економічності пилосистеми. UA 99219 C2 (12) UA 99219 C2 UA 99219 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до теплоенергетики і може бути використаний при розмелюванні вугілля у кульовому барабанному млині пилосистеми котельної установки. Відомий спосіб визначення продуктивності кульового барабанного млина об'ємним методом за геометричними, динамічними та масовими характеристиками вугільного потоку в живильнику закритого типу [Левин Г.Т. Испытание пылеприготовительных установок. - М.: Энергия, 1977. С.95-96]. Однак, у відомому способі необхідно проводити вимірювання частоти обертання електродвигуна живильника і визначати насипну густину вугілля. Відомий також спосіб визначення продуктивності млина, згідно з яким визначають масові і динамічні характеристики вугільного потоку [Левин Г.Т. Испытание пылеприготовительных установок. -М.: Энергия, 1977. - С. 97]. Однак, у цьому способі масові і динамічні характеристики вугільного потоку визначають методом відбору з вугільного потоку проби вугілля з фіксованої довжини стрічки живильника відкритого типу. Цей спосіб полягає у необхідності виконання ручних трудомістких операцій відбору, зважування проби вугілля та вимірювання швидкості переміщення стрічки живильника, отже має невисокі трудозатратність і продуктивність. В основу винаходу поставлено задачу оптимізації експлуатації і тим самим підвищення економічності пилосистеми за рахунок оперативного, малозатратного визначення і підтримування максимальної продуктивності млина. Поставлена задача вирішується у способі визначення продуктивності кульового барабанного млина, згідно з яким визначають масові і динамічні характеристики вугільного потоку, який подають живильником сирого вугілля у барабан млина, тим, що, згідно з винаходом, визначають відношення витрати електроенергії на переміщення вугільного матеріалу в барабані до сталого значення показника витрати електроенергії на переміщення в барабан 1 т/год. вугільного матеріалу. Спосіб дозволяє проводити визначення та підтримувати максимально можливу продуктивність млина, що підвищує економічність пилосистеми. Витрата електроенергії на розмелювання вугілля в режимі робочого ходу млина є сумою витрат електроенергії на обертання барабана з кульовим завантаженням і на переміщення в барабані вугільного матеріалу. Після звільнення барабана від вугільного матеріалу (неробочий хід млина) електроенергія витрачається тільки на обертання барабана з кульовим завантаженням. Витрата електроенергії NB на переміщення в барабані вугільного матеріалу - різниця між навантаженнями електродвигуна млина в режимах робочого і неробочого ходу: N в = Nм - N к , де Nм - витрата електроенергії на розмелювання вугілля в режимі робочого ходу млина; Nк - витрата електроенергії на обертання барабана з кульовим завантаженням в режимі неробочого ходу млина; Продуктивність млина Вм визначають за відношенням: N Bм  в , eв де ев - витрата електроенергії на переміщення в барабан 1 т/год. вугільного матеріалу. Для конкретного типу млина і марки вугілля показник витрати електроенергії на переміщення в барабан 1 т/год. вугільного матеріалу має стале значення. Наприклад, за результатами випробування пилосистеми з млином типу ШБМ 370/850 (Ш-50А) сталі значення показника витрати електроенергії на переміщення в барабан 1 т/год. вугільного матеріалу становили: у разі розмелювання вугілля марки ГСШ - 1,53 кВт год./т, промпродукту мокрого збагачування вугілля марок Г, ДГ - 1,22 кВт год./т. Спосіб реалізується наступним чином. Спочатку вимірюють витрати електроенергії на розмелювання вугілля, які споживає електродвигун млина в режимах робочого ходу N M і неробочого ходу Nк. Після цього визначають витрату електроенергії на переміщення в барабані вугільного матеріалу NB. Далі з відношення витрати електроенергії на переміщення в барабані вугільного матеріалу NB до сталого значення показника витрати електроенергії на переміщення в барабан 1 т/год. вугільного матеріалу ев визначають продуктивність млина. Впровадження запропонованого способу дає можливість достовірно визначати і підтримувати на максимально можливому рівні продуктивність млина та економічність пилосистеми. 1 UA 99219 C2 ФОРМУЛА ВИНАХОДУ 5 Спосіб визначення продуктивності кульового барабанного млина, згідно з яким визначають масові і динамічні характеристики вугільного потоку, який подають живильником сирого вугілля у барабан млина, який відрізняється тим, що визначають відношення витрати електроенергії на переміщення вугільного матеріалу в барабані до сталого значення показника витрати електроенергії на переміщення в барабан 1 т/год. вугільного матеріалу. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
