Спосіб визначення продуктивності млина пилосистеми котельної установки

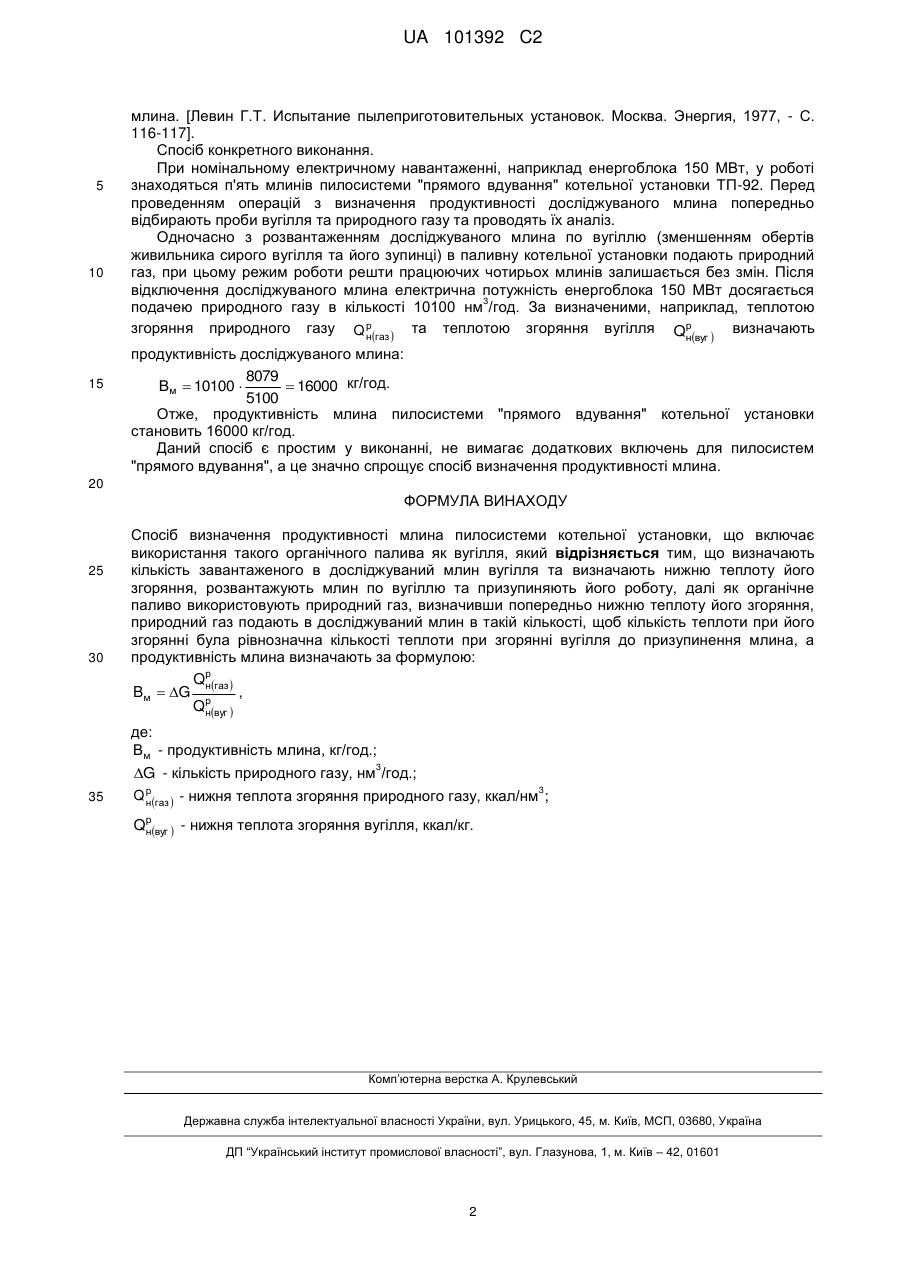

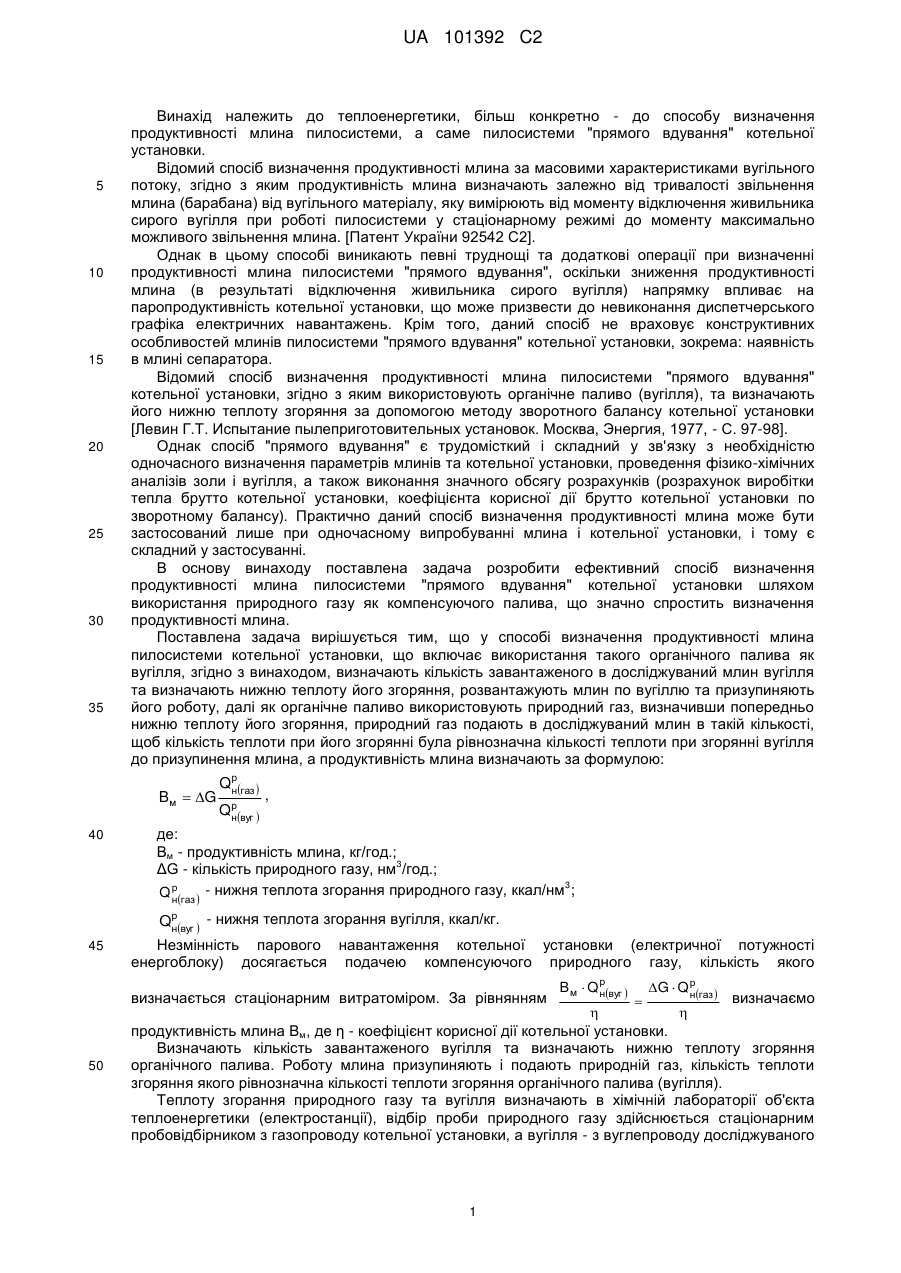

Реферат: Винахід належить до теплоенергетики. Спосіб визначення продуктивності млина пилосистеми котельної установки включає використання такого органічного палива як вугілля. Згідно з винаходом визначають кількість завантаженого в досліджуваний млин вугілля та визначають нижню теплоту його згоряння. Розвантажують млин по вугіллю та призупиняють його роботу. Далі як органічне паливо використовують природний газ, визначивши попередньо нижню теплоту його згоряння. Природний газ подають в досліджуваний млин в такій кількості, щоб кількість теплоти при його згорянні була рівнозначна кількості теплоти при згорянні вугілля до призупинення млина, а продуктивність млина визначають за відповідною формулою. Спосіб є простим у виконанні, а це значно спрощує визначення продуктивності млина. UA 101392 C2 (12) UA 101392 C2 UA 101392 C2 5 10 15 20 25 30 35 Винахід належить до теплоенергетики, більш конкретно - до способу визначення продуктивності млина пилосистеми, а саме пилосистеми "прямого вдування" котельної установки. Відомий спосіб визначення продуктивності млина за масовими характеристиками вугільного потоку, згідно з яким продуктивність млина визначають залежно від тривалості звільнення млина (барабана) від вугільного матеріалу, яку вимірюють від моменту відключення живильника сирого вугілля при роботі пилосистеми у стаціонарному режимі до моменту максимально можливого звільнення млина. [Патент України 92542 С2]. Однак в цьому способі виникають певні труднощі та додаткові операції при визначенні продуктивності млина пилосистеми "прямого вдування", оскільки зниження продуктивності млина (в результаті відключення живильника сирого вугілля) напрямку впливає на паропродуктивність котельної установки, що може призвести до невиконання диспетчерського графіка електричних навантажень. Крім того, даний спосіб не враховує конструктивних особливостей млинів пилосистеми "прямого вдування" котельної установки, зокрема: наявність в млині сепаратора. Відомий спосіб визначення продуктивності млина пилосистеми "прямого вдування" котельної установки, згідно з яким використовують органічне паливо (вугілля), та визначають його нижню теплоту згоряння за допомогою методу зворотного балансу котельної установки [Левин Г.Т. Испытание пылеприготовительных установок. Москва, Энергия, 1977, - С. 97-98]. Однак спосіб "прямого вдування" є трудомісткий і складний у зв'язку з необхідністю одночасного визначення параметрів млинів та котельної установки, проведення фізико-хімічних аналізів золи і вугілля, а також виконання значного обсягу розрахунків (розрахунок виробітки тепла брутто котельної установки, коефіцієнта корисної дії брутто котельної установки по зворотному балансу). Практично даний спосіб визначення продуктивності млина може бути застосований лише при одночасному випробуванні млина і котельної установки, і тому є складний у застосуванні. В основу винаходу поставлена задача розробити ефективний спосіб визначення продуктивності млина пилосистеми "прямого вдування" котельної установки шляхом використання природного газу як компенсуючого палива, що значно спростить визначення продуктивності млина. Поставлена задача вирішується тим, що у способі визначення продуктивності млина пилосистеми котельної установки, що включає використання такого органічного палива як вугілля, згідно з винаходом, визначають кількість завантаженого в досліджуваний млин вугілля та визначають нижню теплоту його згоряння, розвантажують млин по вугіллю та призупиняють його роботу, далі як органічне паливо використовують природний газ, визначивши попередньо нижню теплоту його згоряння, природний газ подають в досліджуваний млин в такій кількості, щоб кількість теплоти при його згорянні була рівнозначна кількості теплоти при згорянні вугілля до призупинення млина, а продуктивність млина визначають за формулою: Bм  G 40 Qргаз  н Qрвуг  н , де: Вм - продуктивність млина, кг/год.; 3 ΔG - кількість природного газу, нм /год.; 3 Q ргаз  - нижня теплота згорання природного газу, ккал/нм ; н Qрвуг  - нижня теплота згорання вугілля, ккал/кг. н 45 Незмінність парового навантаження котельної установки (електричної потужності енергоблоку) досягається подачею компенсуючого природного газу, кількість якого визначається стаціонарним витратоміром. За рівнянням 50 Bм  Qрвуг  н G  Qргаз  н визначаємо   продуктивність млина Вм, де η - коефіцієнт корисної дії котельної установки. Визначають кількість завантаженого вугілля та визначають нижню теплоту згоряння органічного палива. Роботу млина призупиняють і подають природній газ, кількість теплоти згоряння якого рівнозначна кількості теплоти згоряння органічного палива (вугілля). Теплоту згорання природного газу та вугілля визначають в хімічній лабораторії об'єкта теплоенергетики (електростанції), відбір проби природного газу здійснюється стаціонарним пробовідбірником з газопроводу котельної установки, а вугілля - з вуглепроводу досліджуваного 1  UA 101392 C2 5 10 15 млина. [Левин Г.Т. Испытание пылеприготовительных установок. Москва. Энергия, 1977, - С. 116-117]. Спосіб конкретного виконання. При номінальному електричному навантаженні, наприклад енергоблока 150 МВт, у роботі знаходяться п'ять млинів пилосистеми "прямого вдування" котельної установки ТП-92. Перед проведенням операцій з визначення продуктивності досліджуваного млина попередньо відбирають проби вугілля та природного газу та проводять їх аналіз. Одночасно з розвантаженням досліджуваного млина по вугіллю (зменшенням обертів живильника сирого вугілля та його зупинці) в паливну котельної установки подають природний газ, при цьому режим роботи решти працюючих чотирьох млинів залишається без змін. Після відключення досліджуваного млина електрична потужність енергоблока 150 МВт досягається 3 подачею природного газу в кількості 10100 нм /год. За визначеними, наприклад, теплотою згоряння природного газу Q ргаз  та теплотою згоряння вугілля Qр визначають н нвуг  продуктивність досліджуваного млина: 8079 Вм  10100   16000 кг/год. 5100 Отже, продуктивність млина пилосистеми "прямого вдування" котельної установки становить 16000 кг/год. Даний спосіб є простим у виконанні, не вимагає додаткових включень для пилосистем "прямого вдування", а це значно спрощує спосіб визначення продуктивності млина. 20 ФОРМУЛА ВИНАХОДУ 25 30 35 Спосіб визначення продуктивності млина пилосистеми котельної установки, що включає використання такого органічного палива як вугілля, який відрізняється тим, що визначають кількість завантаженого в досліджуваний млин вугілля та визначають нижню теплоту його згоряння, розвантажують млин по вугіллю та призупиняють його роботу, далі як органічне паливо використовують природний газ, визначивши попередньо нижню теплоту його згоряння, природний газ подають в досліджуваний млин в такій кількості, щоб кількість теплоти при його згорянні була рівнозначна кількості теплоти при згорянні вугілля до призупинення млина, а продуктивність млина визначають за формулою: Qргаз  н , Bм  G р Qнвуг  де: Вм - продуктивність млина, кг/год.; 3 G - кількість природного газу, нм /год.; Q ргаз  - нижня теплота згоряння природного газу, ккал/нм3; н Qрвуг  - нижня теплота згоряння вугілля, ккал/кг. н Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
