Клин в’язальної машини

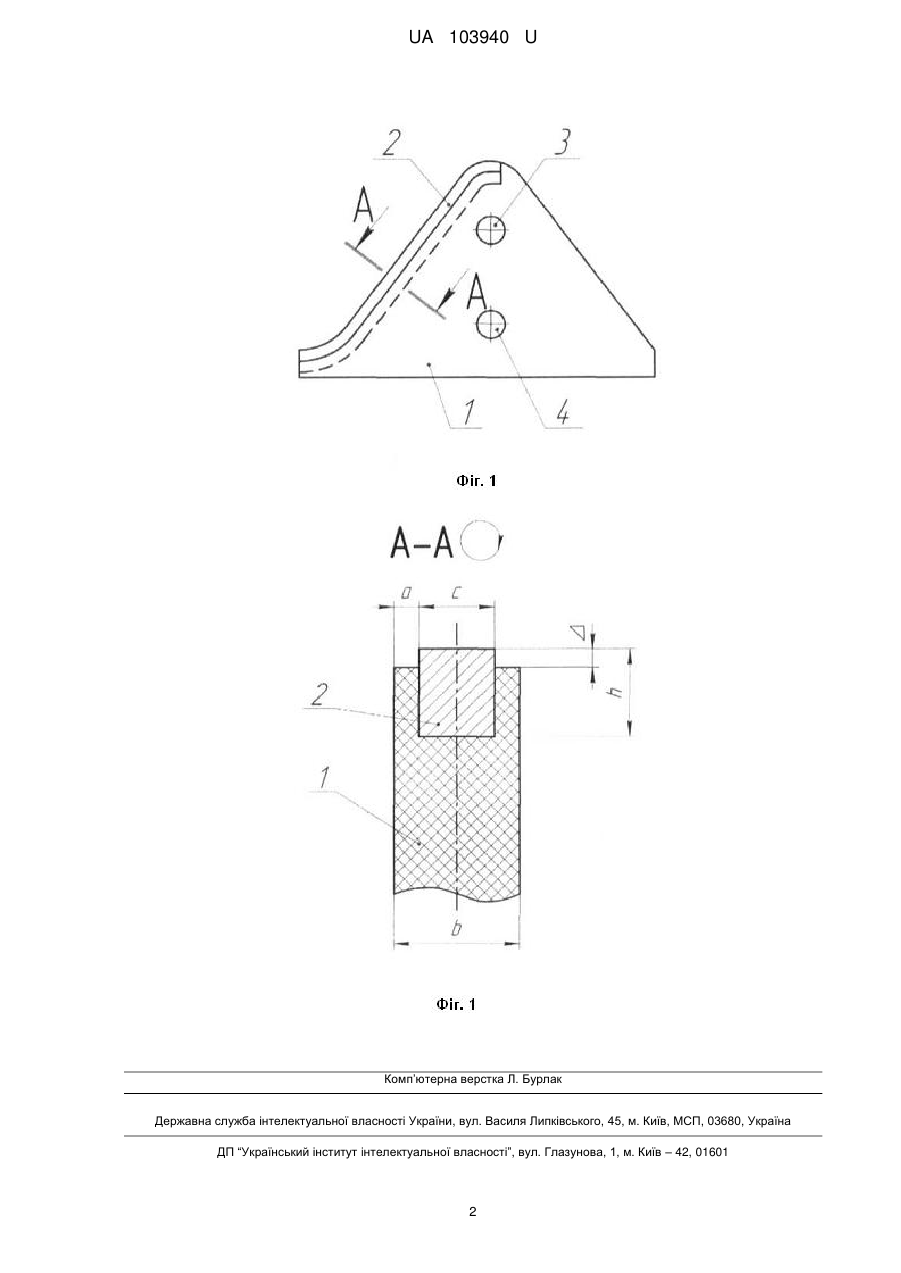

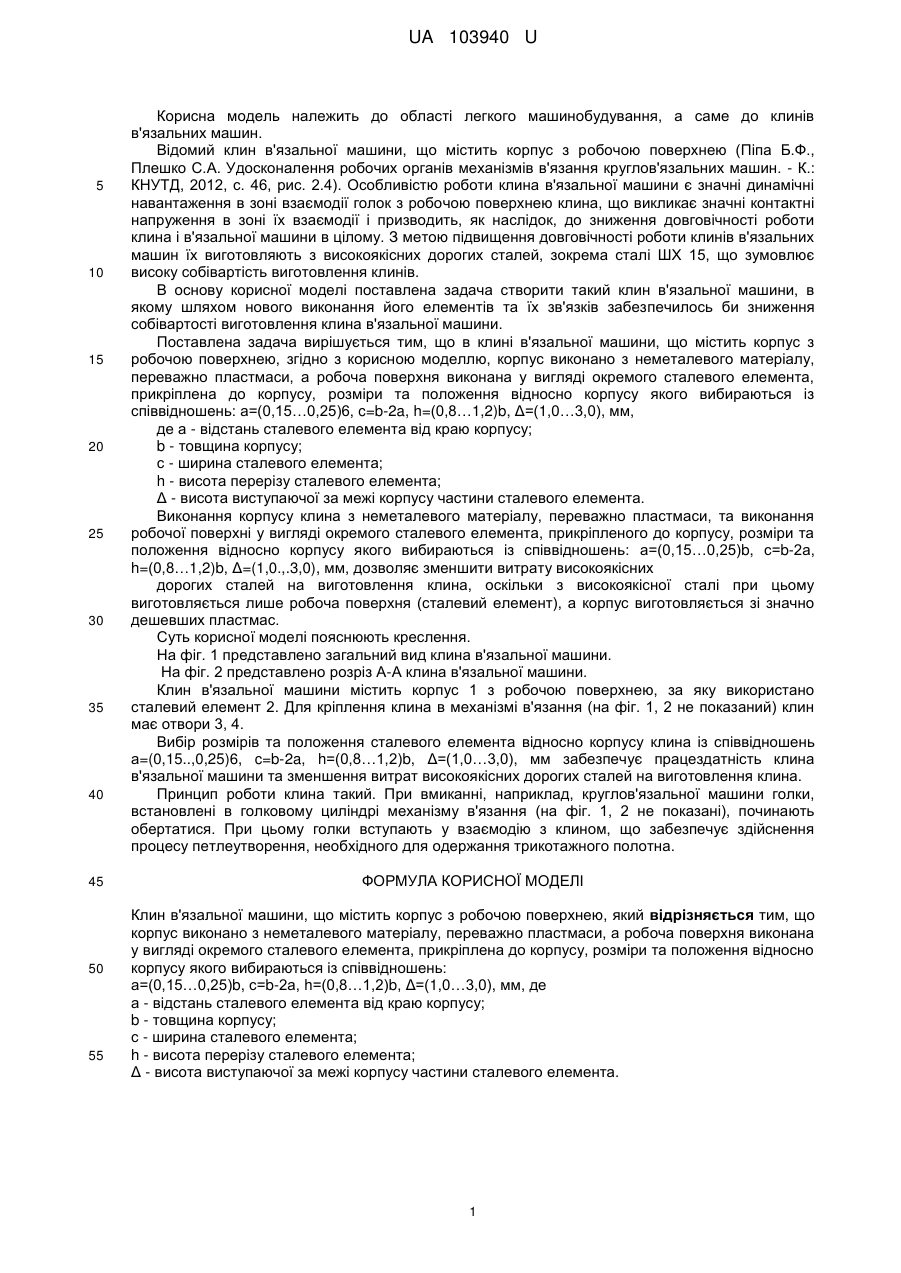

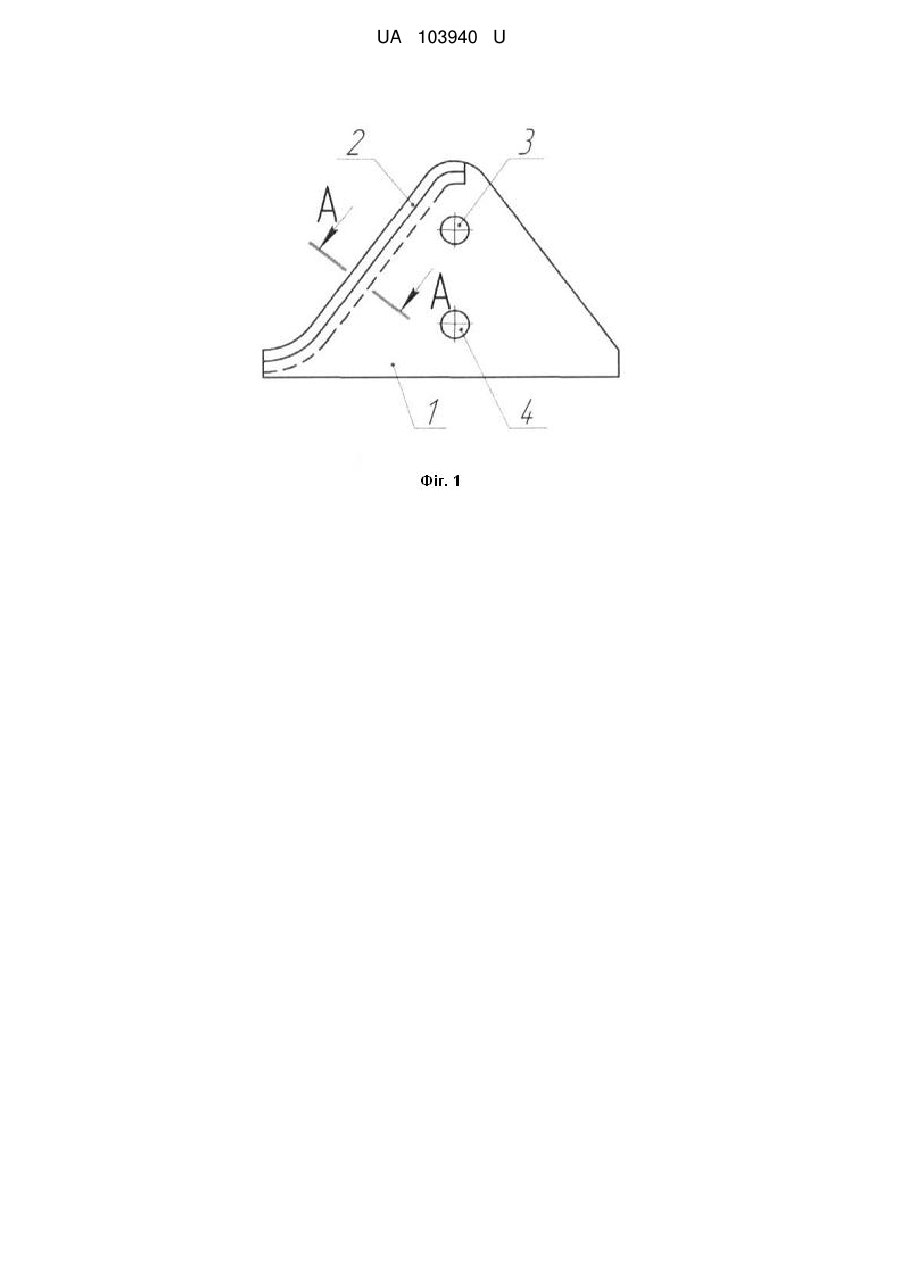

Реферат: Клин в'язальної машини, що містить корпус з робочою поверхнею. Корпус виконано з неметалевого матеріалу, переважно пластмаси, а робоча поверхня виконана у вигляді окремого сталевого елемента, прикріплена до корпусу, розміри та положення відносно корпусу якого вибираються із співвідношень: а=(0,15…0,25)b, с=b-2а, h=(0,8…1,2)b, Δ=(1,0…3,0), мм, де а - відстань сталевого елемента від краю корпусу; b - товщина корпусу; с - ширина сталевого елемента; h - висота перерізу сталевого елемента; Δ - висота виступаючої за межі корпусу частини сталевого елемента. UA 103940 U (12) UA 103940 U UA 103940 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області легкого машинобудування, а саме до клинів в'язальних машин. Відомий клин в'язальної машини, що містить корпус з робочою поверхнею (Піпа Б.Ф., Плешко С.А. Удосконалення робочих органів механізмів в'язання круглов'язальних машин. - К.: КНУТД, 2012, с. 46, рис. 2.4). Особливістю роботи клина в'язальної машини є значні динамічні навантаження в зоні взаємодії голок з робочою поверхнею клина, що викликає значні контактні напруження в зоні їх взаємодії і призводить, як наслідок, до зниження довговічності роботи клина і в'язальної машини в цілому. З метою підвищення довговічності роботи клинів в'язальних машин їх виготовляють з високоякісних дорогих сталей, зокрема сталі ШХ 15, що зумовлює високу собівартість виготовлення клинів. В основу корисної моделі поставлена задача створити такий клин в'язальної машини, в якому шляхом нового виконання його елементів та їх зв'язків забезпечилось би зниження собівартості виготовлення клина в'язальної машини. Поставлена задача вирішується тим, що в клині в'язальної машини, що містить корпус з робочою поверхнею, згідно з корисною моделлю, корпус виконано з неметалевого матеріалу, переважно пластмаси, а робоча поверхня виконана у вигляді окремого сталевого елемента, прикріплена до корпусу, розміри та положення відносно корпусу якого вибираються із співвідношень: а=(0,15…0,25)6, c=b-2a, h=(0,8…1,2)b, Δ=(1,0…3,0), мм, де а - відстань сталевого елемента від краю корпусу; b - товщина корпусу; с - ширина сталевого елемента; h - висота перерізу сталевого елемента; Δ - висота виступаючої за межі корпусу частини сталевого елемента. Виконання корпусу клина з неметалевого матеріалу, переважно пластмаси, та виконання робочої поверхні у вигляді окремого сталевого елемента, прикріпленого до корпусу, розміри та положення відносно корпусу якого вибираються із співвідношень: а=(0,15…0,25)b, с=b-2а, h=(0,8…1,2)b, Δ=(1,0.,.3,0), мм, дозволяє зменшити витрату високоякісних дорогих сталей на виготовлення клина, оскільки з високоякісної сталі при цьому виготовляється лише робоча поверхня (сталевий елемент), а корпус виготовляється зі значно дешевших пластмас. Суть корисної моделі пояснюють креслення. На фіг. 1 представлено загальний вид клина в'язальної машини. На фіг. 2 представлено розріз А-А клина в'язальної машини. Клин в'язальної машини містить корпус 1 з робочою поверхнею, за яку використано сталевий елемент 2. Для кріплення клина в механізмі в'язання (на фіг. 1, 2 не показаний) клин має отвори 3, 4. Вибір розмірів та положення сталевого елемента відносно корпусу клина із співвідношень а=(0,15..,0,25)6, c=b-2a, h=(0,8…1,2)b, Δ=(1,0…3,0), мм забезпечує працездатність клина в'язальної машини та зменшення витрат високоякісних дорогих сталей на виготовлення клина. Принцип роботи клина такий. При вмиканні, наприклад, круглов'язальної машини голки, встановлені в голковому циліндрі механізму в'язання (на фіг. 1, 2 не показані), починають обертатися. При цьому голки вступають у взаємодію з клином, що забезпечує здійснення процесу петлеутворення, необхідного для одержання трикотажного полотна. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Клин в'язальної машини, що містить корпус з робочою поверхнею, який відрізняється тим, що корпус виконано з неметалевого матеріалу, переважно пластмаси, а робоча поверхня виконана у вигляді окремого сталевого елемента, прикріплена до корпусу, розміри та положення відносно корпусу якого вибираються із співвідношень: а=(0,15…0,25)b, с=b-2а, h=(0,8…1,2)b, Δ=(1,0…3,0), мм, де а - відстань сталевого елемента від краю корпусу; b - товщина корпусу; с - ширина сталевого елемента; h - висота перерізу сталевого елемента; Δ - висота виступаючої за межі корпусу частини сталевого елемента. 1 UA 103940 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
