Клин в’язальної машини

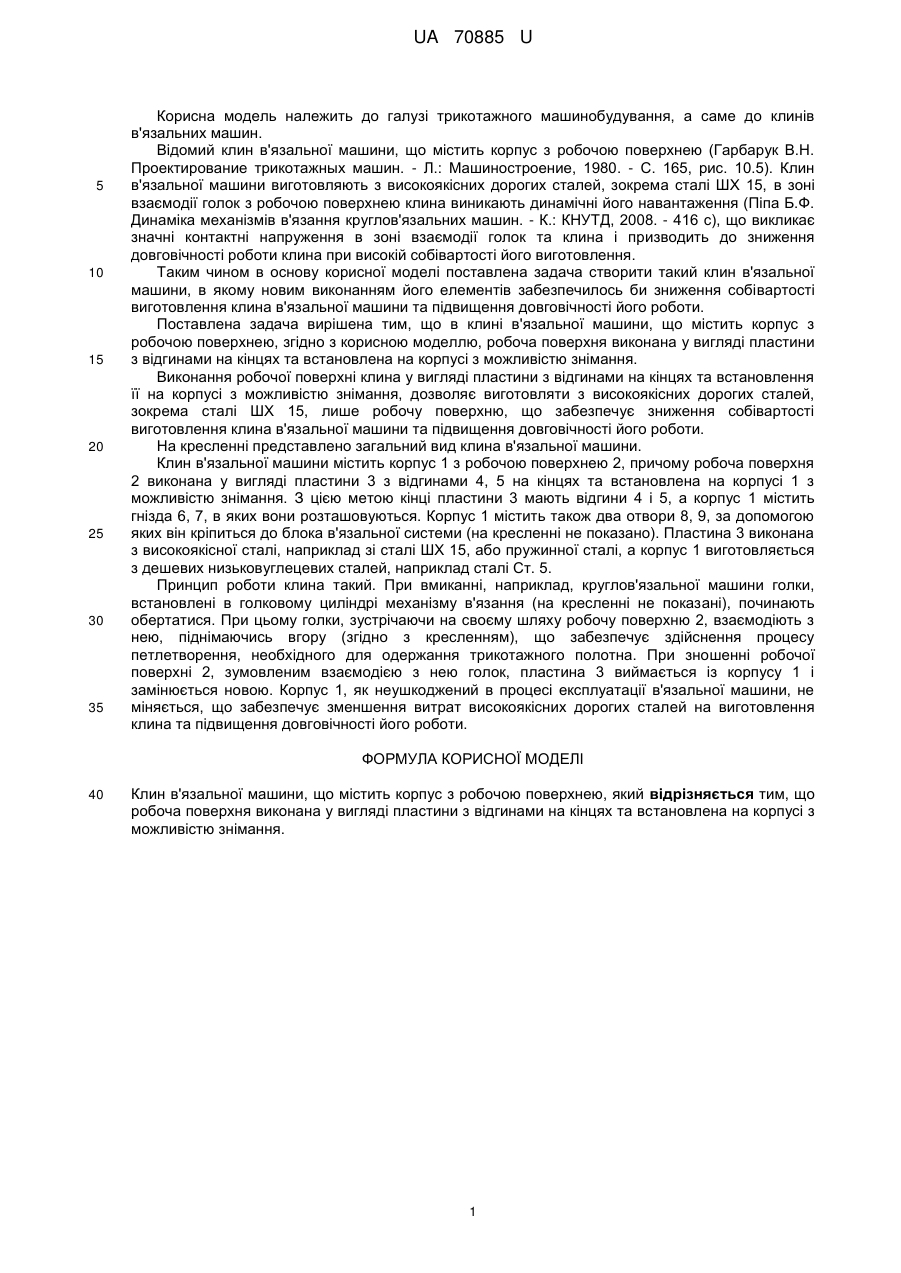

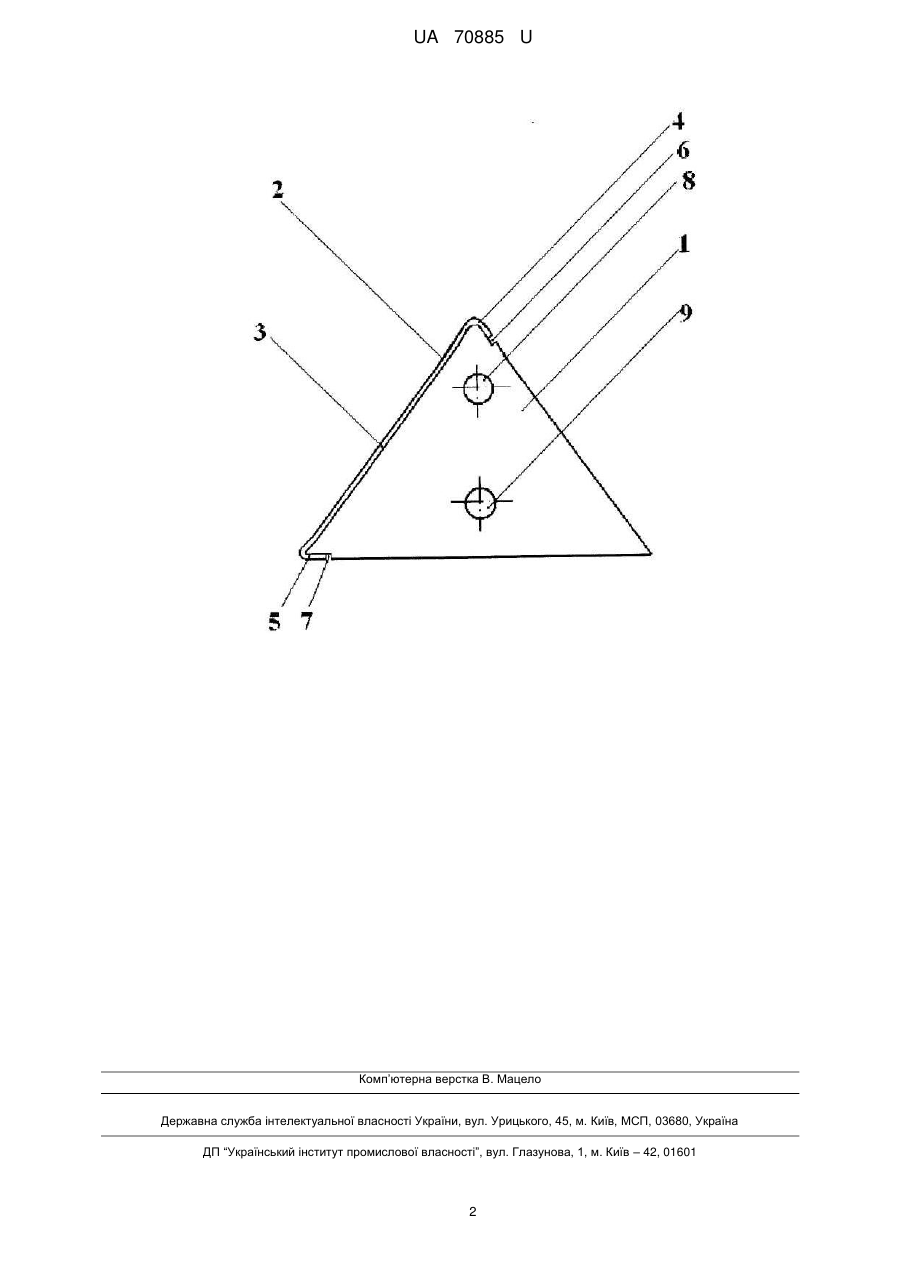

Реферат: UA 70885 U UA 70885 U 5 10 15 20 25 30 35 Корисна модель належить до галузі трикотажного машинобудування, а саме до клинів в'язальних машин. Відомий клин в'язальної машини, що містить корпус з робочою поверхнею (Гарбарук В.Н. Проектирование трикотажных машин. - Л.: Машиностроение, 1980. - С. 165, рис. 10.5). Клин в'язальної машини виготовляють з високоякісних дорогих сталей, зокрема сталі ШХ 15, в зоні взаємодії голок з робочою поверхнею клина виникають динамічні його навантаження (Піпа Б.Ф. Динаміка механізмів в'язання круглов'язальних машин. - К.: КНУТД, 2008. - 416 с), що викликає значні контактні напруження в зоні взаємодії голок та клина і призводить до зниження довговічності роботи клина при високій собівартості його виготовлення. Таким чином в основу корисної моделі поставлена задача створити такий клин в'язальної машини, в якому новим виконанням його елементів забезпечилось би зниження собівартості виготовлення клина в'язальної машини та підвищення довговічності його роботи. Поставлена задача вирішена тим, що в клині в'язальної машини, що містить корпус з робочою поверхнею, згідно з корисною моделлю, робоча поверхня виконана у вигляді пластини з відгинами на кінцях та встановлена на корпусі з можливістю знімання. Виконання робочої поверхні клина у вигляді пластини з відгинами на кінцях та встановлення її на корпусі з можливістю знімання, дозволяє виготовляти з високоякісних дорогих сталей, зокрема сталі ШХ 15, лише робочу поверхню, що забезпечує зниження собівартості виготовлення клина в'язальної машини та підвищення довговічності його роботи. На кресленні представлено загальний вид клина в'язальної машини. Клин в'язальної машини містить корпус 1 з робочою поверхнею 2, причому робоча поверхня 2 виконана у вигляді пластини 3 з відгинами 4, 5 на кінцях та встановлена на корпусі 1 з можливістю знімання. З цією метою кінці пластини 3 мають відгини 4 і 5, а корпус 1 містить гнізда 6, 7, в яких вони розташовуються. Корпус 1 містить також два отвори 8, 9, за допомогою яких він кріпиться до блока в'язальної системи (на кресленні не показано). Пластина 3 виконана з високоякісної сталі, наприклад зі сталі ШХ 15, або пружинної сталі, а корпус 1 виготовляється з дешевих низьковуглецевих сталей, наприклад сталі Ст. 5. Принцип роботи клина такий. При вмиканні, наприклад, круглов'язальної машини голки, встановлені в голковому циліндрі механізму в'язання (на кресленні не показані), починають обертатися. При цьому голки, зустрічаючи на своєму шляху робочу поверхню 2, взаємодіють з нею, піднімаючись вгору (згідно з кресленням), що забезпечує здійснення процесу петлетворення, необхідного для одержання трикотажного полотна. При зношенні робочої поверхні 2, зумовленим взаємодією з нею голок, пластина 3 виймається із корпусу 1 і замінюється новою. Корпус 1, як неушкоджений в процесі експлуатації в'язальної машини, не міняється, що забезпечує зменшення витрат високоякісних дорогих сталей на виготовлення клина та підвищення довговічності його роботи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Клин в'язальної машини, що містить корпус з робочою поверхнею, який відрізняється тим, що робоча поверхня виконана у вигляді пластини з відгинами на кінцях та встановлена на корпусі з можливістю знімання. 1 UA 70885 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
