Пристрій для збирання шламу з поверхні колових в плані флотаторів

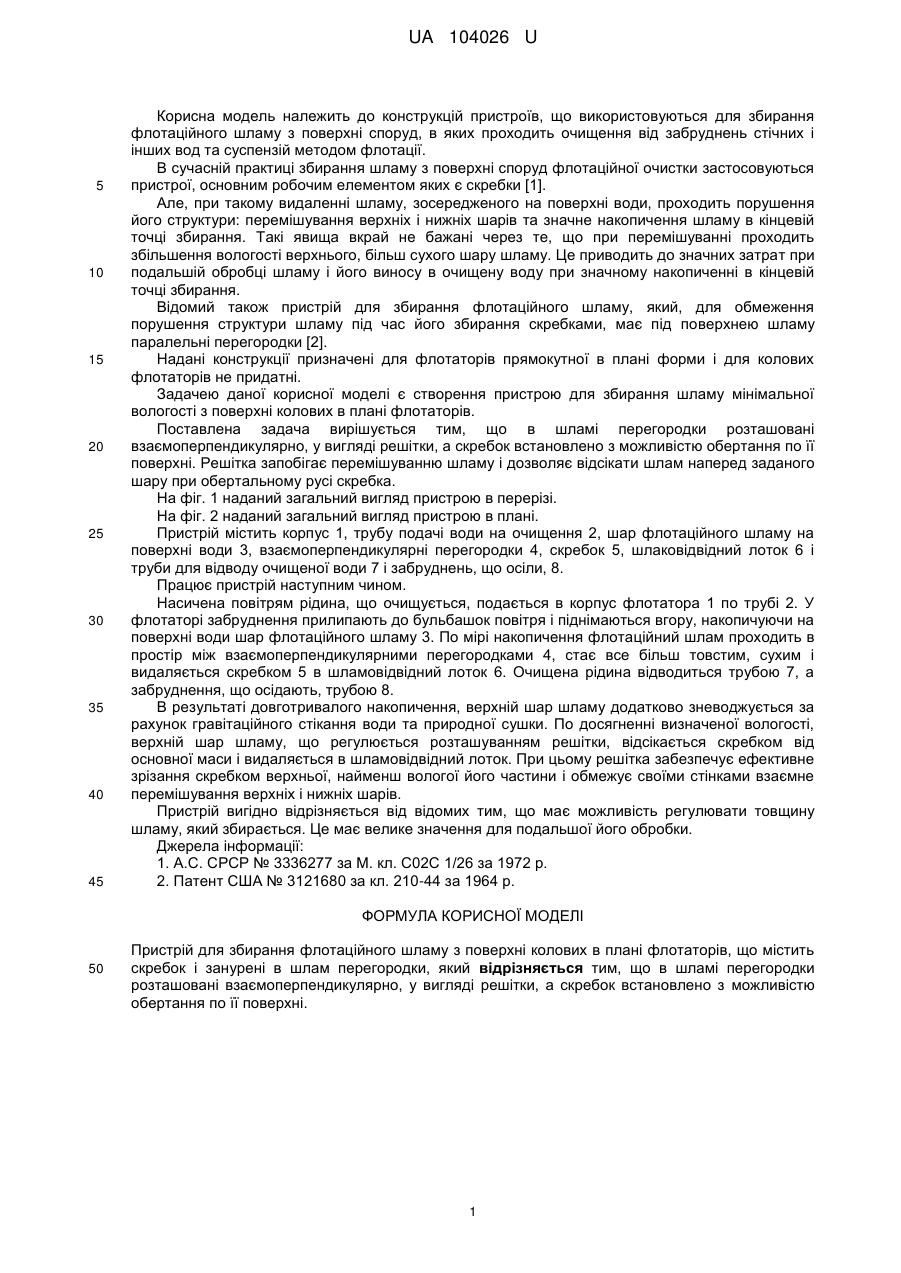

Реферат: Пристрій для збирання флотаційного шламу з поверхні колових в плані флотаторів містить скребок і занурені в шлам перегородки. При цьому в шламі перегородки розташовані взаємоперпендикулярно, у вигляді решітки, а скребок встановлено з можливістю обертання по її поверхні. UA 104026 U (54) ПРИСТРІЙ ДЛЯ ЗБИРАННЯ ШЛАМУ З ПОВЕРХНІ КОЛОВИХ В ПЛАНІ ФЛОТАТОРІВ UA 104026 U UA 104026 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до конструкцій пристроїв, що використовуються для збирання флотаційного шламу з поверхні споруд, в яких проходить очищення від забруднень стічних і інших вод та суспензій методом флотації. В сучасній практиці збирання шламу з поверхні споруд флотаційної очистки застосовуються пристрої, основним робочим елементом яких є скребки [1]. Але, при такому видаленні шламу, зосередженого на поверхні води, проходить порушення його структури: перемішування верхніх і нижніх шарів та значне накопичення шламу в кінцевій точці збирання. Такі явища вкрай не бажані через те, що при перемішуванні проходить збільшення вологості верхнього, більш сухого шару шламу. Це приводить до значних затрат при подальшій обробці шламу і його виносу в очищену воду при значному накопиченні в кінцевій точці збирання. Відомий також пристрій для збирання флотаційного шламу, який, для обмеження порушення структури шламу під час його збирання скребками, має під поверхнею шламу паралельні перегородки [2]. Надані конструкції призначені для флотаторів прямокутної в плані форми і для колових флотаторів не придатні. Задачею даної корисної моделі є створення пристрою для збирання шламу мінімальної вологості з поверхні колових в плані флотаторів. Поставлена задача вирішується тим, що в шламі перегородки розташовані взаємоперпендикулярно, у вигляді решітки, а скребок встановлено з можливістю обертання по її поверхні. Решітка запобігає перемішуванню шламу і дозволяє відсікати шлам наперед заданого шару при обертальному русі скребка. На фіг. 1 наданий загальний вигляд пристрою в перерізі. На фіг. 2 наданий загальний вигляд пристрою в плані. Пристрій містить корпус 1, трубу подачі води на очищення 2, шар флотаційного шламу на поверхні води 3, взаємоперпендикулярні перегородки 4, скребок 5, шлаковідвідний лоток 6 і труби для відводу очищеної води 7 і забруднень, що осіли, 8. Працює пристрій наступним чином. Насичена повітрям рідина, що очищується, подається в корпус флотатора 1 по трубі 2. У флотаторі забруднення прилипають до бульбашок повітря і піднімаються вгору, накопичуючи на поверхні води шар флотаційного шламу 3. По мірі накопичення флотаційний шлам проходить в простір між взаємоперпендикулярними перегородками 4, стає все більш товстим, сухим і видаляється скребком 5 в шламовідвідний лоток 6. Очищена рідина відводиться трубою 7, а забруднення, що осідають, трубою 8. В результаті довготривалого накопичення, верхній шар шламу додатково зневоджується за рахунок гравітаційного стікання води та природної сушки. По досягненні визначеної вологості, верхній шар шламу, що регулюється розташуванням решітки, відсікається скребком від основної маси і видаляється в шламовідвідний лоток. При цьому решітка забезпечує ефективне зрізання скребком верхньої, найменш вологої його частини і обмежує своїми стінками взаємне перемішування верхніх і нижніх шарів. Пристрій вигідно відрізняється від відомих тим, що має можливість регулювати товщину шламу, який збирається. Це має велике значення для подальшої його обробки. Джерела інформації: 1. А.С. СРСР № 3336277 за М. кл. С02С 1/26 за 1972 p. 2. Патент США № 3121680 за кл. 210-44 за 1964 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пристрій для збирання флотаційного шламу з поверхні колових в плані флотаторів, що містить скребок і занурені в шлам перегородки, який відрізняється тим, що в шламі перегородки розташовані взаємоперпендикулярно, у вигляді решітки, а скребок встановлено з можливістю обертання по її поверхні. 1 UA 104026 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
