Флотатор

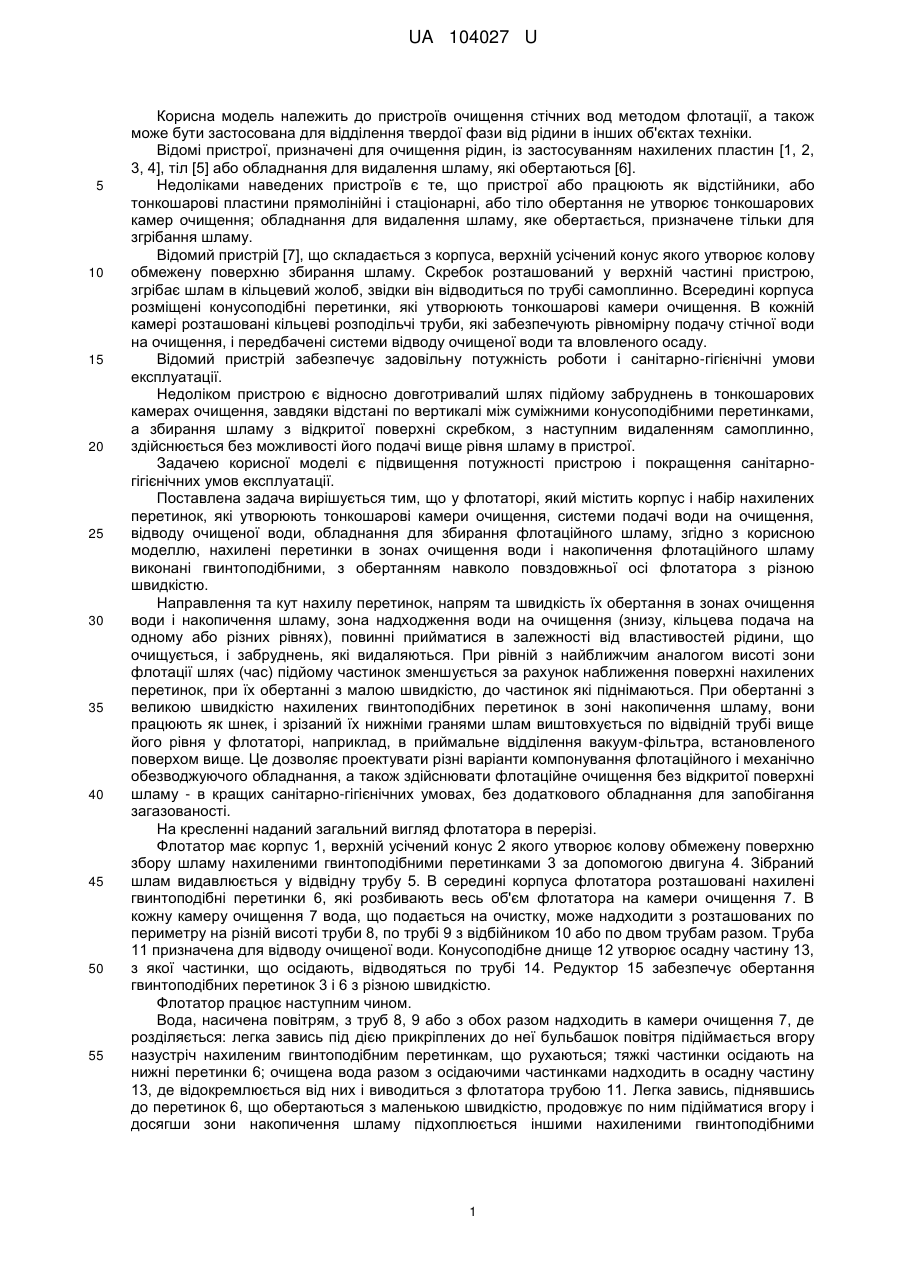

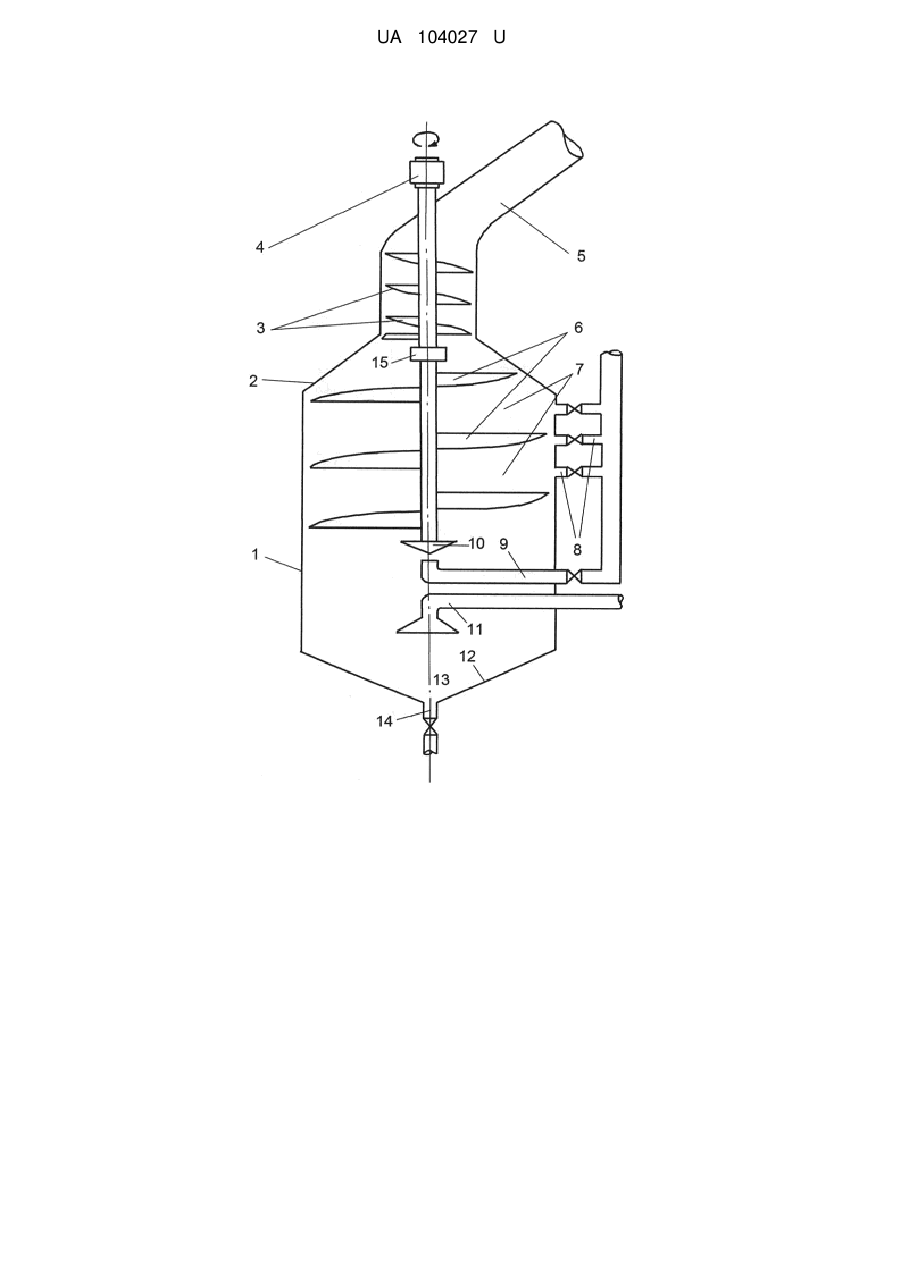

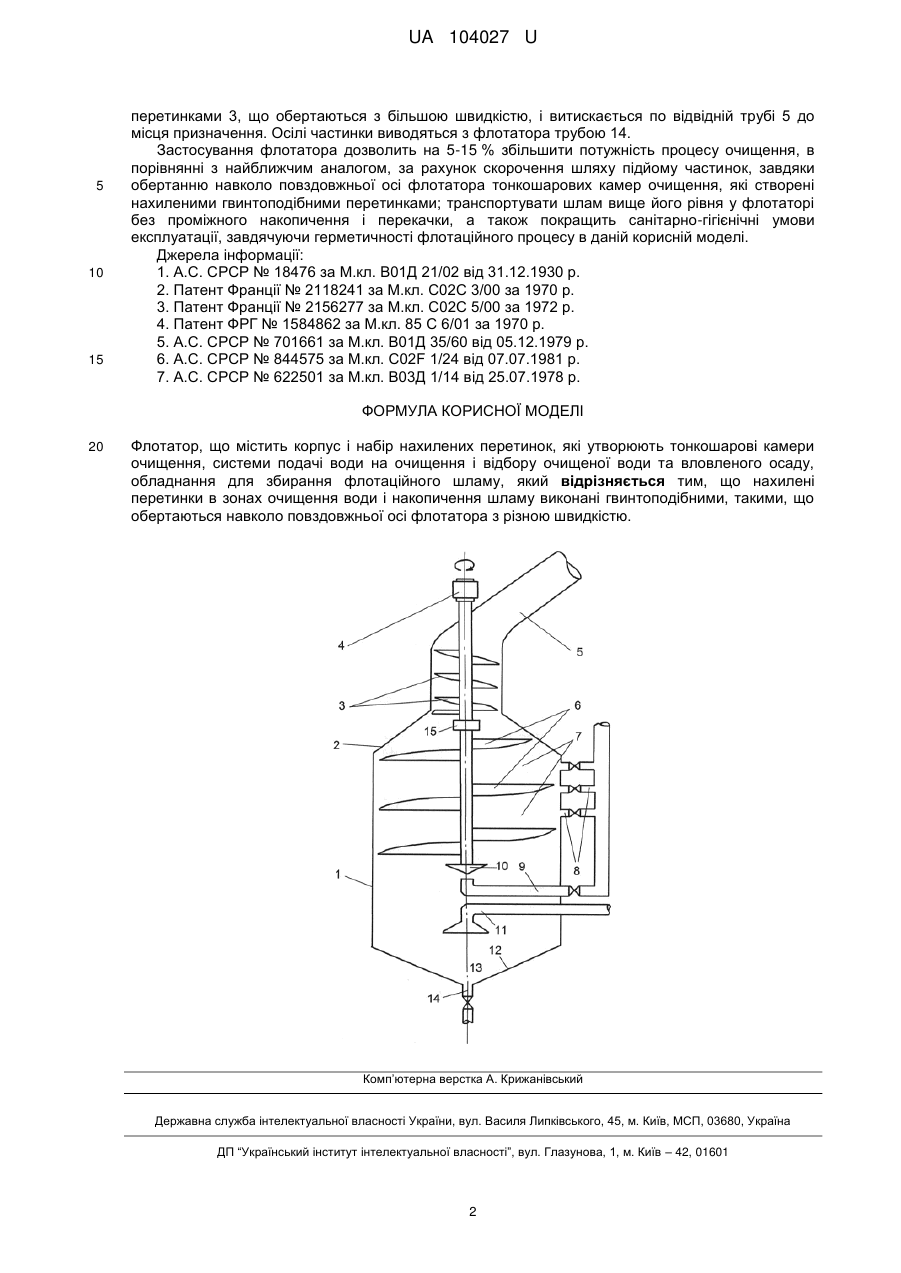

Реферат: Флотатор містить корпус і набір нахилених перетинок, які утворюють тонкошарові камери очищення, системи подачі води на очищення і відбору очищеної води та вловленого осаду, обладнання для збирання флотаційного шламу. При цьому нахилені перетинки в зонах очищення води і накопичення шламу виконані гвинтоподібними, такими, що обертаються навколо повздовжньої осі флотатора з різною швидкістю. UA 104027 U (54) ФЛОТАТОР UA 104027 U UA 104027 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв очищення стічних вод методом флотації, а також може бути застосована для відділення твердої фази від рідини в інших об'єктах техніки. Відомі пристрої, призначені для очищення рідин, із застосуванням нахилених пластин [1, 2, 3, 4], тіл [5] або обладнання для видалення шламу, які обертаються [6]. Недоліками наведених пристроїв є те, що пристрої або працюють як відстійники, або тонкошарові пластини прямолінійні і стаціонарні, або тіло обертання не утворює тонкошарових камер очищення; обладнання для видалення шламу, яке обертається, призначене тільки для згрібання шламу. Відомий пристрій [7], що складається з корпуса, верхній усічений конус якого утворює колову обмежену поверхню збирання шламу. Скребок розташований у верхній частині пристрою, згрібає шлам в кільцевий жолоб, звідки він відводиться по трубі самоплинно. Всередині корпуса розміщені конусоподібні перетинки, які утворюють тонкошарові камери очищення. В кожній камері розташовані кільцеві розподільчі труби, які забезпечують рівномірну подачу стічної води на очищення, і передбачені системи відводу очищеної води та вловленого осаду. Відомий пристрій забезпечує задовільну потужність роботи і санітарно-гігієнічні умови експлуатації. Недоліком пристрою є відносно довготривалий шлях підйому забруднень в тонкошарових камерах очищення, завдяки відстані по вертикалі між суміжними конусоподібними перетинками, а збирання шламу з відкритої поверхні скребком, з наступним видаленням самоплинно, здійснюється без можливості його подачі вище рівня шламу в пристрої. Задачею корисної моделі є підвищення потужності пристрою і покращення санітарногігієнічних умов експлуатації. Поставлена задача вирішується тим, що у флотаторі, який містить корпус і набір нахилених перетинок, які утворюють тонкошарові камери очищення, системи подачі води на очищення, відводу очищеної води, обладнання для збирання флотаційного шламу, згідно з корисною моделлю, нахилені перетинки в зонах очищення води і накопичення флотаційного шламу виконані гвинтоподібними, з обертанням навколо повздовжньої осі флотатора з різною швидкістю. Направлення та кут нахилу перетинок, напрям та швидкість їх обертання в зонах очищення води і накопичення шламу, зона надходження води на очищення (знизу, кільцева подача на одному або різних рівнях), повинні прийматися в залежності від властивостей рідини, що очищується, і забруднень, які видаляються. При рівній з найближчим аналогом висоті зони флотації шлях (час) підйому частинок зменшується за рахунок наближення поверхні нахилених перетинок, при їх обертанні з малою швидкістю, до частинок які піднімаються. При обертанні з великою швидкістю нахилених гвинтоподібних перетинок в зоні накопичення шламу, вони працюють як шнек, і зрізаний їх нижніми гранями шлам виштовхується по відвідній трубі вище його рівня у флотаторі, наприклад, в приймальне відділення вакуум-фільтра, встановленого поверхом вище. Це дозволяє проектувати різні варіанти компонування флотаційного і механічно обезводжуючого обладнання, а також здійснювати флотаційне очищення без відкритої поверхні шламу - в кращих санітарно-гігієнічних умовах, без додаткового обладнання для запобігання загазованості. На кресленні наданий загальний вигляд флотатора в перерізі. Флотатор має корпус 1, верхній усічений конус 2 якого утворює колову обмежену поверхню збору шламу нахиленими гвинтоподібними перетинками 3 за допомогою двигуна 4. Зібраний шлам видавлюється у відвідну трубу 5. В середині корпуса флотатора розташовані нахилені гвинтоподібні перетинки 6, які розбивають весь об'єм флотатора на камери очищення 7. В кожну камеру очищення 7 вода, що подається на очистку, може надходити з розташованих по периметру на різній висоті труби 8, по трубі 9 з відбійником 10 або по двом трубам разом. Труба 11 призначена для відводу очищеної води. Конусоподібне днище 12 утворює осадну частину 13, з якої частинки, що осідають, відводяться по трубі 14. Редуктор 15 забезпечує обертання гвинтоподібних перетинок 3 і 6 з різною швидкістю. Флотатор працює наступним чином. Вода, насичена повітрям, з труб 8, 9 або з обох разом надходить в камери очищення 7, де розділяється: легка завись під дією прикріплених до неї бульбашок повітря підіймається вгору назустріч нахиленим гвинтоподібним перетинкам, що рухаються; тяжкі частинки осідають на нижні перетинки 6; очищена вода разом з осідаючими частинками надходить в осадну частину 13, де відокремлюється від них і виводиться з флотатора трубою 11. Легка завись, піднявшись до перетинок 6, що обертаються з маленькою швидкістю, продовжує по ним підійматися вгору і досягши зони накопичення шламу підхоплюється іншими нахиленими гвинтоподібними 1 UA 104027 U 5 10 15 перетинками 3, що обертаються з більшою швидкістю, і витискається по відвідній трубі 5 до місця призначення. Осілі частинки виводяться з флотатора трубою 14. Застосування флотатора дозволить на 5-15 % збільшити потужність процесу очищення, в порівнянні з найближчим аналогом, за рахунок скорочення шляху підйому частинок, завдяки обертанню навколо повздовжньої осі флотатора тонкошарових камер очищення, які створені нахиленими гвинтоподібними перетинками; транспортувати шлам вище його рівня у флотаторі без проміжного накопичення і перекачки, а також покращить санітарно-гігієнічні умови експлуатації, завдячуючи герметичності флотаційного процесу в даній корисній моделі. Джерела інформації: 1. А.С. СРСР № 18476 за М.кл. В01Д 21/02 від 31.12.1930 р. 2. Патент Франції № 2118241 за М.кл. С02С 3/00 за 1970 p. 3. Патент Франції № 2156277 за М.кл. С02С 5/00 за 1972 p. 4. Патент ФРГ № 1584862 за М.кл. 85 С 6/01 за 1970 р. 5. А.С. СРСР № 701661 за М.кл. В01Д 35/60 від 05.12.1979 р. 6. А.С. СРСР № 844575 за М.кл. С02F 1/24 від 07.07.1981 р. 7. А.С. СРСР № 622501 за М.кл. В03Д 1/14 від 25.07.1978 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Флотатор, що містить корпус і набір нахилених перетинок, які утворюють тонкошарові камери очищення, системи подачі води на очищення і відбору очищеної води та вловленого осаду, обладнання для збирання флотаційного шламу, який відрізняється тим, що нахилені перетинки в зонах очищення води і накопичення шламу виконані гвинтоподібними, такими, що обертаються навколо повздовжньої осі флотатора з різною швидкістю. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
