Механізм збирання шламу

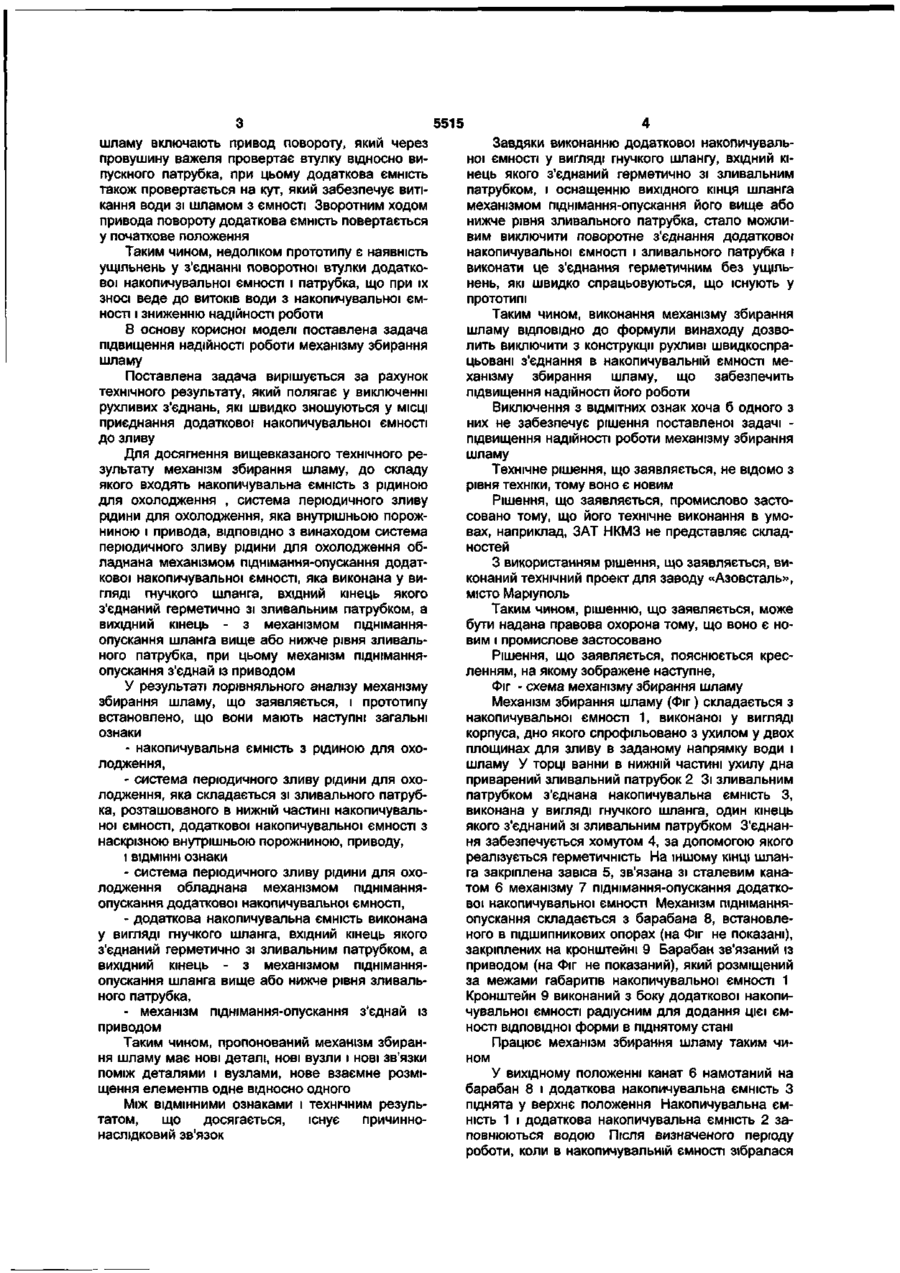

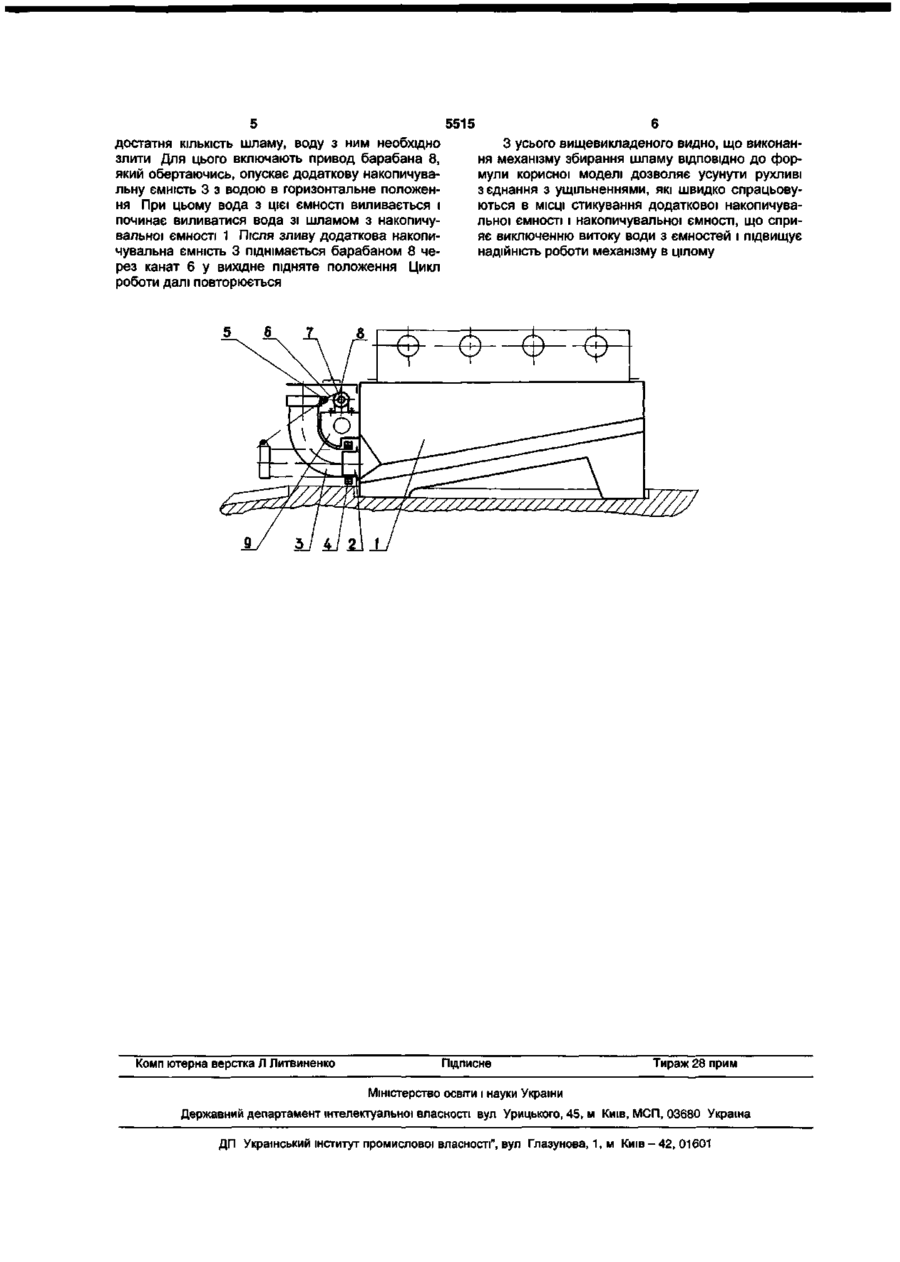

Механізм збирання шламу, до складу якого входять накопичувальна ємність з рідиною для охолодження, система періодичного зливу рідини для охолодження, яка складається із зливального патрубка, розташованого в нижній частині накопичувальної ємності, додаткової накопичувальної ємності із наскрізною внутрішньою порожниною і приводу, який відрізняється тим, що система періодичного зливу рідини для охолодження обладнана механізмом піднімання-опускання додаткової накопичувальної ємності, яка виконана у вигляді гнучкого шланга, вхідний кінець якого з'єднаний герметично зі зливальним патрубком, а вихідний кінець - з механізмом підніманняопускання шланга вище або нижче рівня зливального патрубка, при цьому механізм підніманняопускання з'єднаний із приводом. Корисна модель відноситься до металургійного машинобудування, а саме - до допоміжного обладнання, що використовується в комплексі машини безперервного лиття заготівок і може бути використана для збирання і прибирання шламу у зоні машини газового різання. Машини газового різання використовують для різання безперервно-литого сляба на мірні довжини у технологічному потоці машини безперервного лиття заготівок. Звичайно машину газового різання розміщають за рольгангом для прибирання затравки і забезпечують її переміщення по рейковому шляху на естакаді уздовж кожного струмка машини безперервного лиття заготівок. Під час робочого ходу машина газового різання рухається разом зі слябом, зчеплена з ним спеціальними захоплювачами; різання сляба здійснюють двома різаками при їхньому зустрічному русі. При різанні утворюються частки рідкого металу - шлам, який необхідно збирати і видаляти з зони роботи машини газового різання. Відомий пристрій для грануляції шламу за заявкою на корисну модель №2004021251 від 20.02.04 найбільш близький до рішення, яке заявляється, і прийнятий як прототип. Пристрій для грануляції шламу розташовано під рольгангом з перекидними роликами в районі розміщення і роботи машини газового різання. Механізм збирання шламу складається із накопичувальної ємності, додаткової ємності, з'єдна них один з одним по типу сполучених посудин, і приводу повороту додаткової ємності. Накопичувальна ємність з центральним отвором для подачі води виконана у вигляді зварного корпуса, дно якого виготовлене з ухилом у двох площинах і встановлена на фундаменті під машиною газового різання. Додаткова накопичувальна ємність виконана у вигляді коліна з наскрізною внутрішньою порожниною. З нею зв'язаний важіль, який провертається та виконаний у вигляді втулки з наскрізним центральним внутрішнім отвором і провушеною, прикріпленою до зовнішньої поверхні втулки одним кінцем. Втулка одним торцем жорстко з'єднана з додатковою накопичувальною ємністю, а внутрішньою своєю поверхнею через ущільнення насаджена на зовнішню поверхню патрубка, привареного до торця накопичувальної ємності з боку нижньої частини подовжнього ухилу. Важіль з'єднаний із приводом повороту. Працює механізм збирання шламу наступним чином. До початку роботи машини газового різання коліно додаткової накопичувальної ємності встановлюють вертикально уверх, а накопичувальну ємність і додаткову накопичувальну ємність наповнюють водою. У процесі газового різання сляба, розташованого на роликах рольганга, гарячі частки металу падають у накопичувальну ємність, гранулюються і розташовуються на дні ємностей. Після нагромадження в ємностях заданого обсягу (22) 29.06.2004 (24)15.03.2005 ю ю ю от 5515 шламу включають привод повороту, який через провушину важеля провертає втулку відносно випускного патрубка, при цьому додаткова ємність також провертається на кут, який забезпечує витікання води зі шламом з ємності Зворотним ходом привода повороту додаткова ємність повертається у початкове положення Таким чином, недоліком прототипу є наявність ущільнень у з'єднанні поворотної втулки додаткової накопичувальної ємності і патрубка, що при їх зносі веде до витоків води з накопичувальної ємності і зниженню надійності роботи В основу корисної моделі поставлена задача підвищення надійності роботи механізму збирання шламу Поставлена задача вирішується за рахунок технічного результату, який полягає у виключенні рухливих з'єднань, які швидко зношуються у МІСЦІ приєднання додаткової накопичувальної ємності до зливу Для досягнення вищевказаного технічного результату механізм збирання шламу, до складу якого входять накопичувальна ємність з рідиною для охолодження , система періодичного зливу рідини для охолодження, яка внутрішньою порожниною і привода, ВІДПОВІДНО з винаходом система періодичного зливу рідини для охолодження обладнана механізмом піднімання-опускання додаткової накопичувальної ємності, яка виконана у вигляді гнучкого шланга, вхідний кінець якого з'єднаний герметично зі зливальним патрубком, а вихідний кінець - з механізмом підніманняопускання шланга вище або нижче рівня зливального патрубка, при цьому механізм підніманняопускання з'єднай із приводом У результаті порівняльного аналізу механізму збирання шламу, що заявляється, і прототипу встановлено, що вони мають наступні загальні ознаки - накопичувальна ємність з рідиною для охолодження, - система періодичного зливу рідини для охолодження, яка складається зі зливального патрубка, розташованого в нижній частині накопичувальної ємності, додаткової накопичувальної ємності з наскрізною внутрішньою порожниною, приводу, і ВІДМІННІ ознаки - система періодичного зливу рідини для охолодження обладнана механізмом підніманняопускання додаткової накопичувальної ємності, - додаткова накопичувальна ємність виконана у вигляді гнучкого шланга, вхідний кінець якого з'єднаний герметично зі зливальним патрубком, а вихідний кінець - з механізмом підніманняопускання шланга вище або нижче рівня зливального патрубка, - механізм піднімання-опускання з'єднай із приводом Таким чином, пропонований механізм збирання шламу має нові деталі, нові вузли і нові зв'язки поміж деталями і вузлами, нове взаємне розміщення елементів одне відносно одного Між ВІДМІННИМИ ознаками і технічним результатом, що досягається, існує причиннонаслідковий зв'язок Завдяки виконанню додаткової накопичувальної ємності у вигляді гнучкого шлангу, вхідний кінець якого з'єднаний герметично зі зливальним патрубком, і оснащенню вихідного кінця шланга механізмом піднімання-опускання його вище або нижче рівня зливального патрубка, стало можливим виключити поворотне з'єднання додаткової накопичувальної ємності і зливального патрубка і виконати це з'єднання герметичним без ущільнень, які швидко спрацьовуються, що існують у прототипі Таким чином, виконання механізму збирання шламу ВІДПОВІДНО до формули винаходу дозволить виключити з конструкції рухливі швидкоспрацьовані з'єднання в накопичувальній ємності механізму збирання шламу, що забезпечить підвищення надійності його роботи Виключення з ВІДМІТНИХ ознак хоча б одного з них не забезпечує рішення поставленої задачі підвищення надійності роботи механізму збирання шламу Технічне рішення, що заявляється, не відомо з рівня техніки, тому воно є новим Рішення, що заявляється, промислово застосовано тому, що його технічне виконання в умовах, наприклад, ЗАТ НКМЗ не представляє складностей З використанням рішення, що заявляється, виконаний технічний проект для заводу «Азовсталь», місто Маріуполь Таким чином, рішенню, що заявляється, може бути надана правова охорона тому, що воно є новим і промислове застосовано Рішення, що заявляється, пояснюється кресленням, на якому зображене наступне, Фіг - схема механізму збирання шламу Механізм збирання шламу (Фіг) складається з накопичувальної ємності 1, виконаної у вигляді корпуса, дно якого спрофільовано з ухилом у двох площинах для зливу в заданому напрямку води і шламу У торці ванни в нижній частині ухилу дна приварений зливальний патрубок 2 Зі зливальним патрубком з'єднана накопичувальна ємність З, виконана у вигляді гнучкого шланга, один кінець якого з'єднаний зі зливальним патрубком З'єднання забезпечується хомутом 4, за допомогою якого реалізується герметичність На іншому КІНЦІ шланга закріплена завіса 5, зв'язана зі сталевим канатом 6 механізму 7 піднімання-опускання додаткової накопичувальної ємності Механізм підніманняопускання складається з барабана 8, встановленого в підшипникових опорах (на Фіг не показані), закріплених на кронштейні 9 Барабан зв'язаний із приводом (на Фіг не показаний), який розміщений за межами габаритів накопичувальної ємності 1 Кронштейн 9 виконаний з боку додаткової накопичувальної ємності радіусним для додання цієї ємності відповідної форми в піднятому стані Працює механізм збирання шламу таким чином У вихідному положенні канат 6 намотаний на барабан 8 і додаткова накопичувальна ємність З піднята у верхнє положення Накопичувальна ємність 1 і додаткова накопичувальна ємність 2 заповнюються водою Після визначеного періоду роботи, коли в накопичувальній ємності зібралася 5515 достатня КІЛЬКІСТЬ шламу, воду з ним необхідно злити Для цього включають привод барабана 8, який обертаючись, опускає додаткову накопичувальну ємність 3 з водою в горизонтальне положення При цьому вода з цієї ємності виливається і починає виливатися вода зі шламом з накопичувальної ємності 1 Після зливу додаткова накопичувальна ємність 3 піднімається барабаном 8 через канат 6 у вихідне підняте положення Цикл роботи далі повторюється Комп ютерна верстка Л Литвиненко З усього вищевикладеного видно, що виконання механізму збирання шламу ВІДПОВІДНО ДО формули корисної моделі дозволяє усунути рухливі з єднання з ущільненнями, які швидко спрацьовуються в МІСЦІ стикування додаткової накопичувальної ємності і накопичувальної ємності, що сприяє виключенню витоку води з ємностей і підвищує надійність роботи механізму в цілому Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького, 45, м Київ, МСП, 03680 Україна ДП Український інститут промислової власності", вул Глазунова, 1, м К и ї в - 4 2 , 01601
