Парогенератор

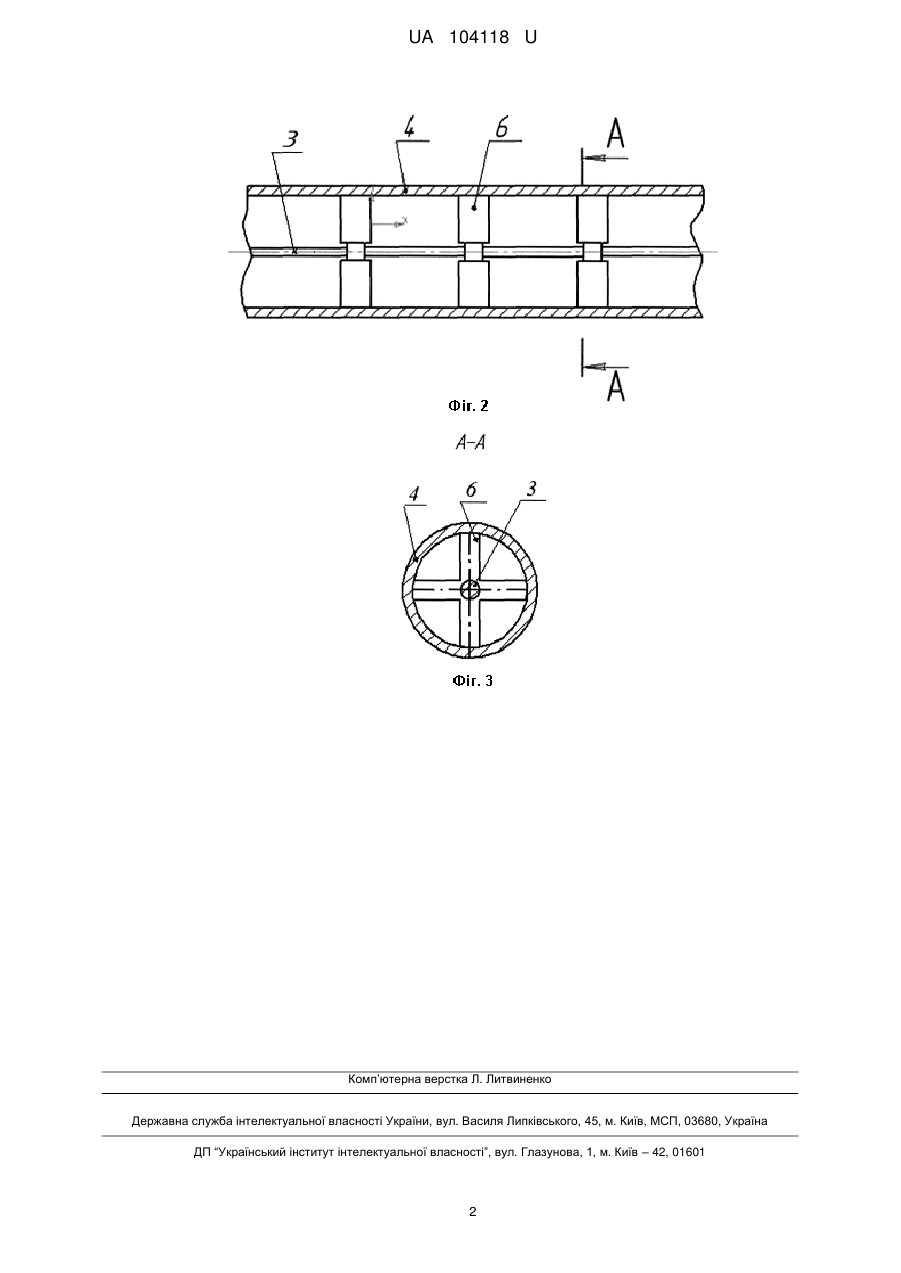

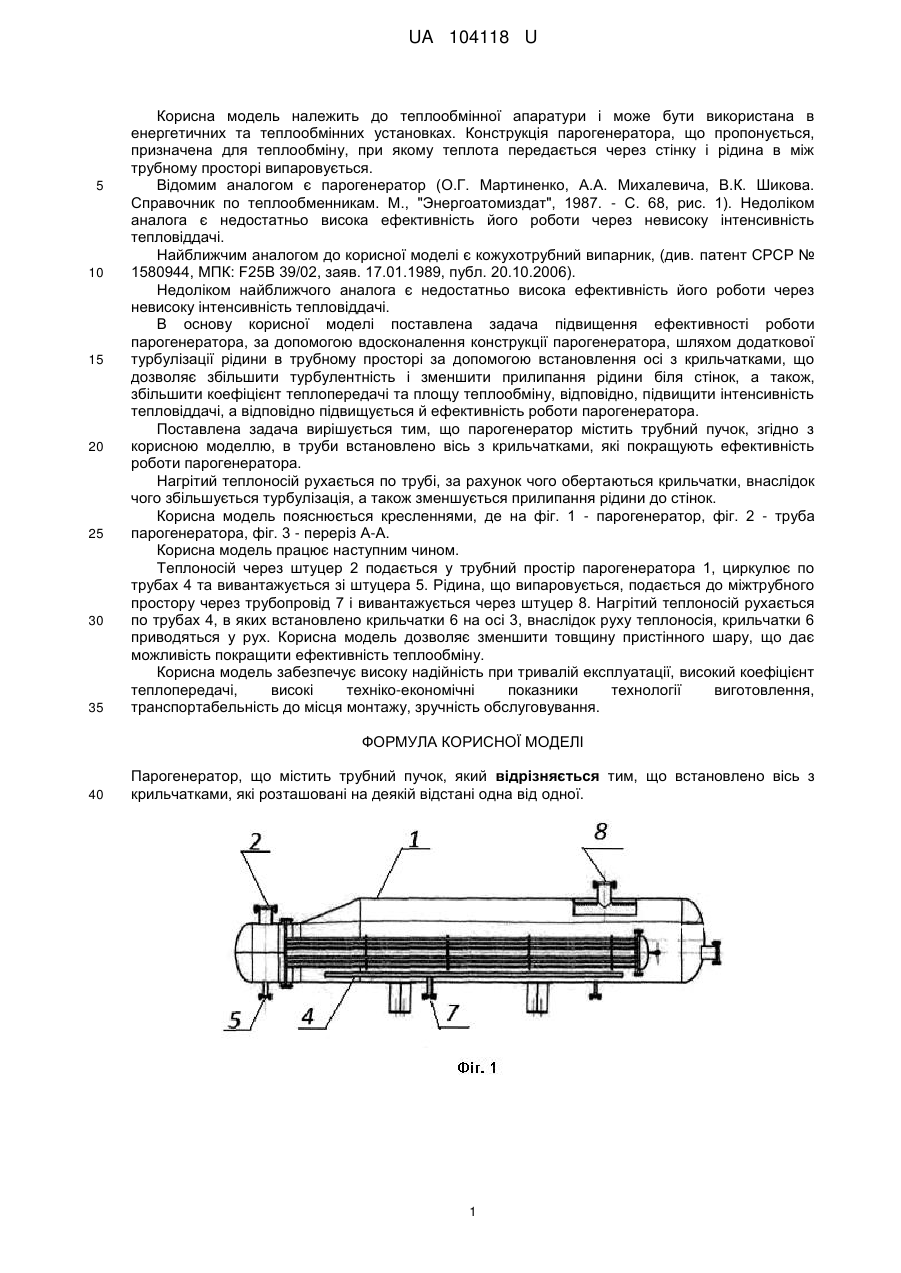

Реферат: Парогенератор містить трубний пучок. Встановлено вісь з крильчатками, які розташовані на деякій відстані одна від одної. UA 104118 U (54) ПАРОГЕНЕРАТОР UA 104118 U UA 104118 U 5 10 15 20 25 30 35 Корисна модель належить до теплообмінної апаратури і може бути використана в енергетичних та теплообмінних установках. Конструкція парогенератора, що пропонується, призначена для теплообміну, при якому теплота передається через стінку і рідина в між трубному просторі випаровується. Відомим аналогом є парогенератор (О.Г. Мартиненко, А.А. Михалевича, В.К. Шикова. Справочник по теплообменникам. Μ., "Энергоатомиздат", 1987. - С. 68, рис. 1). Недоліком аналога є недостатньо висока ефективність його роботи через невисоку інтенсивність тепловіддачі. Найближчим аналогом до корисної моделі є кожухотрубний випарник, (див. патент СРСР № 1580944, МПК: F25B 39/02, заяв. 17.01.1989, публ. 20.10.2006). Недоліком найближчого аналога є недостатньо висока ефективність його роботи через невисоку інтенсивність тепловіддачі. В основу корисної моделі поставлена задача підвищення ефективності роботи парогенератора, за допомогою вдосконалення конструкції парогенератора, шляхом додаткової турбулізації рідини в трубному просторі за допомогою встановлення осі з крильчатками, що дозволяє збільшити турбулентність і зменшити прилипання рідини біля стінок, а також, збільшити коефіцієнт теплопередачі та площу теплообміну, відповідно, підвищити інтенсивність тепловіддачі, а відповідно підвищується й ефективність роботи парогенератора. Поставлена задача вирішується тим, що парогенератор містить трубний пучок, згідно з корисною моделлю, в труби встановлено вісь з крильчатками, які покращують ефективність роботи парогенератора. Нагрітий теплоносій рухається по трубі, за рахунок чого обертаються крильчатки, внаслідок чого збільшується турбулізація, а також зменшується прилипання рідини до стінок. Корисна модель пояснюється кресленнями, де на фіг. 1 - парогенератор, фіг. 2 - труба парогенератора, фіг. 3 - переріз А-А. Корисна модель працює наступним чином. Теплоносій через штуцер 2 подається у трубний простір парогенератора 1, циркулює по трубах 4 та вивантажується зі штуцера 5. Рідина, що випаровується, подається до міжтрубного простору через трубопровід 7 і вивантажується через штуцер 8. Нагрітий теплоносій рухається по трубах 4, в яких встановлено крильчатки 6 на осі 3, внаслідок руху теплоносія, крильчатки 6 приводяться у рух. Корисна модель дозволяє зменшити товщину пристінного шару, що дає можливість покращити ефективність теплообміну. Корисна модель забезпечує високу надійність при тривалій експлуатації, високий коефіцієнт теплопередачі, високі техніко-економічні показники технології виготовлення, транспортабельність до місця монтажу, зручність обслуговування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Парогенератор, що містить трубний пучок, який відрізняється тим, що встановлено вісь з крильчатками, які розташовані на деякій відстані одна від одної. 1 UA 104118 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
