Електричний гвинтовий дроворуб

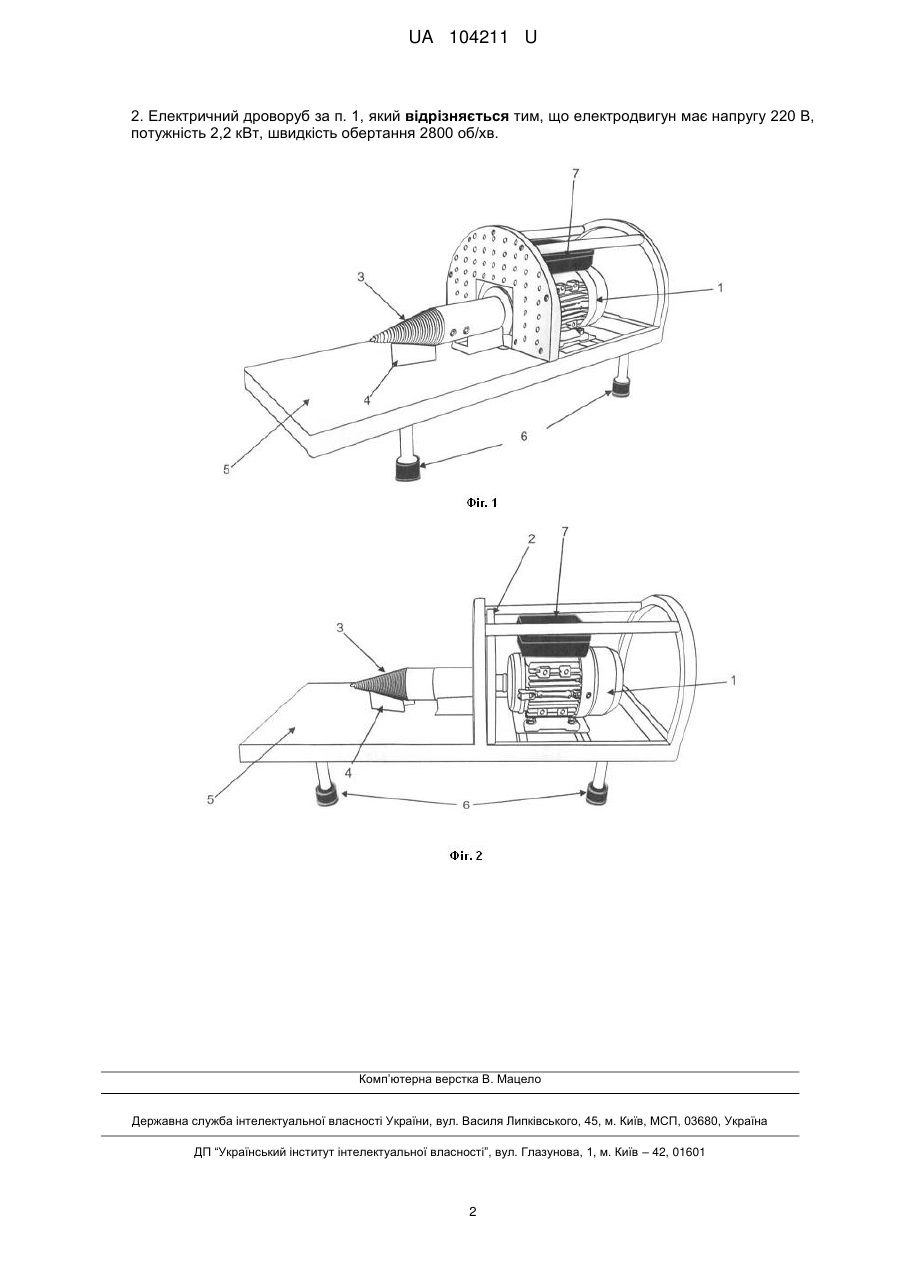

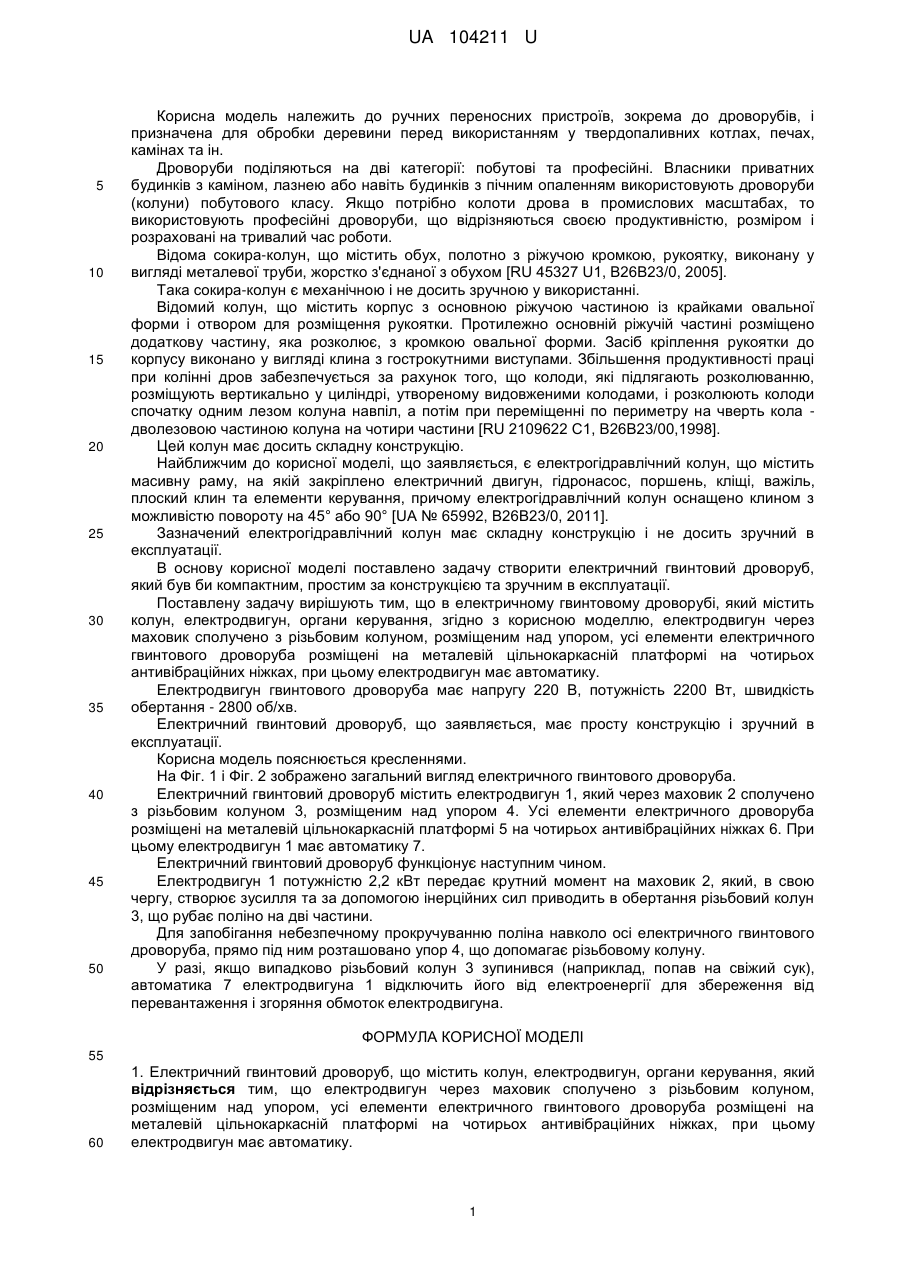

Реферат: UA 104211 U UA 104211 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до ручних переносних пристроїв, зокрема до дроворубів, і призначена для обробки деревини перед використанням у твердопаливних котлах, печах, камінах та ін. Дроворуби поділяються на дві категорії: побутові та професійні. Власники приватних будинків з каміном, лазнею або навіть будинків з пічним опаленням використовують дроворуби (колуни) побутового класу. Якщо потрібно колоти дрова в промислових масштабах, то використовують професійні дроворуби, що відрізняються своєю продуктивністю, розміром і розраховані на тривалий час роботи. Відома сокира-колун, що містить обух, полотно з ріжучою кромкою, рукоятку, виконану у вигляді металевої труби, жорстко з'єднаної з обухом [RU 45327 U1, B26B23/0, 2005]. Така сокира-колун є механічною і не досить зручною у використанні. Відомий колун, що містить корпус з основною ріжучою частиною із крайками овальної форми і отвором для розміщення рукоятки. Протилежно основній ріжучій частині розміщено додаткову частину, яка розколює, з кромкою овальної форми. Засіб кріплення рукоятки до корпусу виконано у вигляді клина з гострокутними виступами. Збільшення продуктивності праці при колінні дров забезпечується за рахунок того, що колоди, які підлягають розколюванню, розміщують вертикально у циліндрі, утвореному видовженими колодами, і розколюють колоди спочатку одним лезом колуна навпіл, а потім при переміщенні по периметру на чверть кола дволезовою частиною колуна на чотири частини [RU 2109622 С1, В26В23/00,1998]. Цей колун має досить складну конструкцію. Найближчим до корисної моделі, що заявляється, є електрогідравлічний колун, що містить масивну раму, на якій закріплено електричний двигун, гідронасос, поршень, кліщі, важіль, плоский клин та елементи керування, причому електрогідравлічний колун оснащено клином з можливістю повороту на 45° або 90° [UA № 65992, В26В23/0, 2011]. Зазначений електрогідравлічний колун має складну конструкцію і не досить зручний в експлуатації. В основу корисної моделі поставлено задачу створити електричний гвинтовий дроворуб, який був би компактним, простим за конструкцією та зручним в експлуатації. Поставлену задачу вирішують тим, що в електричному гвинтовому дроворубі, який містить колун, електродвигун, органи керування, згідно з корисною моделлю, електродвигун через маховик сполучено з різьбовим колуном, розміщеним над упором, усі елементи електричного гвинтового дроворуба розміщені на металевій цільнокаркасній платформі на чотирьох антивібраційних ніжках, при цьому електродвигун має автоматику. Електродвигун гвинтового дроворуба має напругу 220 В, потужність 2200 Вт, швидкість обертання - 2800 об/хв. Електричний гвинтовий дроворуб, що заявляється, має просту конструкцію і зручний в експлуатації. Корисна модель пояснюється кресленнями. На Фіг. 1 і Фіг. 2 зображено загальний вигляд електричного гвинтового дроворуба. Електричний гвинтовий дроворуб містить електродвигун 1, який через маховик 2 сполучено з різьбовим колуном 3, розміщеним над упором 4. Усі елементи електричного дроворуба розміщені на металевій цільнокаркасній платформі 5 на чотирьох антивібраційних ніжках 6. При цьому електродвигун 1 має автоматику 7. Електричний гвинтовий дроворуб функціонує наступним чином. Електродвигун 1 потужністю 2,2 кВт передає крутний момент на маховик 2, який, в свою чергу, створює зусилля та за допомогою інерційних сил приводить в обертання різьбовий колун 3, що рубає поліно на дві частини. Для запобігання небезпечному прокручуванню поліна навколо осі електричного гвинтового дроворуба, прямо під ним розташовано упор 4, що допомагає різьбовому колуну. У разі, якщо випадково різьбовий колун 3 зупинився (наприклад, попав на свіжий сук), автоматика 7 електродвигуна 1 відключить його від електроенергії для збереження від перевантаження і згоряння обмоток електродвигуна. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Електричний гвинтовий дроворуб, що містить колун, електродвигун, органи керування, який відрізняється тим, що електродвигун через маховик сполучено з різьбовим колуном, розміщеним над упором, усі елементи електричного гвинтового дроворуба розміщені на металевій цільнокаркасній платформі на чотирьох антивібраційних ніжках, при цьому електродвигун має автоматику. 1 UA 104211 U 2. Електричний дроворуб за п. 1, який відрізняється тим, що електродвигун має напругу 220 В, потужність 2,2 кВт, швидкість обертання 2800 об/хв. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. ВасиляЛипківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
