Широкострічковий гвинтовий робочий орган
Номер патенту: 33366
Опубліковано: 25.06.2008
Автори: Левенець Володимир Богданович, Стефанів Сергій Володимирович, Гевко Іван Богданович, Чвартацький Роман Ігорович
Формула / Реферат
Широкострічковий гвинтовий робочий орган, який виконано у вигляді стрічки, навитої на ребро, причому виток гвинтового робочого органа по ширині складається з трьох зон, перша зона жорстко закріплена до вала, і по внутрішньому діаметру стрічки виконані радіальні вирізи трикутної або іншої форми перпендикулярно до осі гвинтового елемента з розрахунку, щоб при скручуванні стрічки у виток довжина внутрішнього кола гвинтового елемента була рівною довжині розтягнутого витка на крок, який відрізняється тим, що відстані між сусідніми твірними вирізів по внутрішньому діаметру стрічки повинні бути більшими в 2...3 рази від максимальних розмірів частинок сипких матеріалів, а друга зона є продовженням першої, де виток гвинтового робочого органа по ширині стрічки виконано шириною a » (8…12)Н, де H – товщина стрічки, з якої навивають гвинтовий елемент, а третя зона розміщена по зовнішньому діаметру гвинтового робочого органа, яка має ширину, виходячи з заданої продуктивності гвинтового робочого органа з відкритими вирізами по зовнішньому діаметру трикутної або іншої форми, які розміщені відносно внутрішніх вирізів на величину половини кута між ними.
Текст

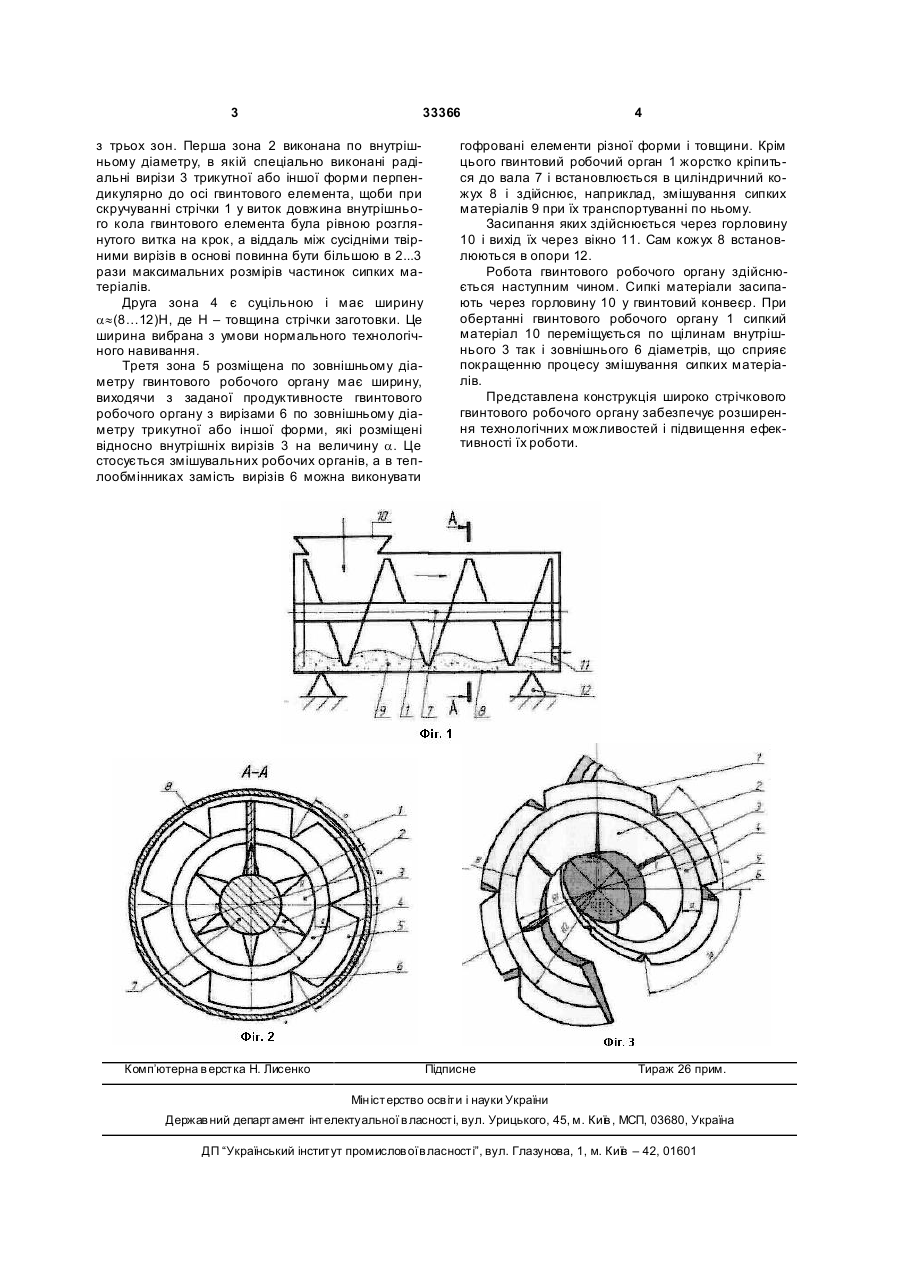

Широкострічковий гвинтовий робочий орган, який виконано у вигляді стрічки, навитої на ребро, причому виток гвинтового робочого органа по ширині складається з трьох зон, перша зона жорстко закріплена до вала, і по внутрішньому діаметру стрічки виконані радіальні вирізи трикутної або іншої форми перпендикулярно до осі гвинтового елемента з розрахунку, щоб при скручуванні стріч 3 33366 з трьох зон. Перша зона 2 виконана по внутрішньому діаметру, в якій спеціально виконані радіальні вирізи 3 трикутної або іншої форми перпендикулярно до осі гвинтового елемента, щоби при скручуванні стрічки 1 у виток довжина внутрішнього кола гвинтового елемента була рівною розглянутого витка на крок, а віддаль між сусідніми твірними вирізів в основі повинна бути більшою в 2...3 рази максимальних розмірів частинок сипких матеріалів. Друга зона 4 є суцільною і має ширину a»(8…12)Н, де H – товщина стрічки заготовки. Це ширина вибрана з умови нормального технологічного навивання. Третя зона 5 розміщена по зовнішньому діаметру гвинтового робочого органу має ширину, виходячи з заданої продуктивносте гвинтового робочого органу з вирізами 6 по зовнішньому діаметру трикутної або іншої форми, які розміщені відносно внутрішніх вирізів 3 на величину a. Це стосується змішувальних робочих органів, а в теплообмінниках замість вирізів 6 можна виконувати Комп’ютерна в ерстка Н. Лисенко 4 гофровані елементи різної форми і товщини. Крім цього гвинтовий робочий орган 1 жорстко кріпиться до вала 7 і встановлюється в циліндричний кожух 8 і здійснює, наприклад, змішування сипких матеріалів 9 при їх транспортуванні по ньому. Засипання яких здійснюється через горловину 10 і вихід їх через вікно 11. Сам кожух 8 встановлюються в опори 12. Робота гвинтового робочого органу здійснюється наступним чином. Сипкі матеріали засипають через горловину 10 у гвинтовий конвеєр. При обертанні гвинтового робочого органу 1 сипкий матеріал 10 переміщується по щілинам внутрішнього 3 так і зовнішнього 6 діаметрів, що сприяє покращенню процесу змішування сипких матеріалів. Представлена конструкція широко стрічкового гвинтового робочого органу забезпечує розширення технологічних можливостей і підвищення ефективності їх роботи. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWide-band screw operating unit
Автори англійськоюHevko Ivan Bohdanovych, Levenets Volodymyr Bohdanovych, Stefaniv Serhii Volodymyrovych, Chvartatskyi Roman Ihorovych
Назва патенту російськоюШирокополосный винтовой рабочий орган
Автори російськоюГевко Иван Богданович, Левенец Владимир Богданович, Стефанив Сергей Владимирович, Чвартацкий Роман Игоревич
МПК / Мітки
МПК: B65G 33/26
Мітки: гвинтовий, орган, широкострічковий, робочий
