Гвинтовий фрикційний двоопераційний штампувальний прес без зворотного ходу

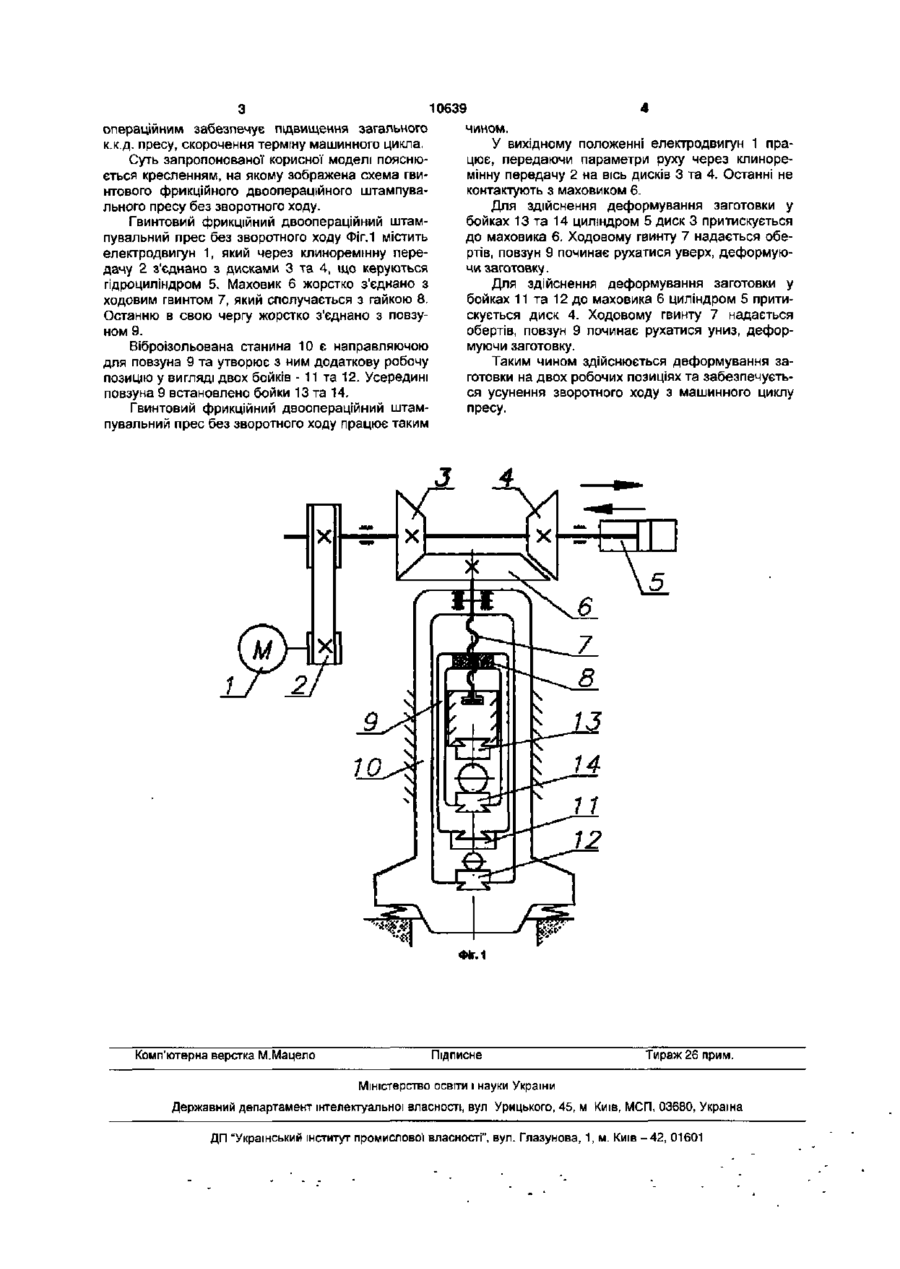

Гвинтовий фрикційний двоопераційний штампувальний прес без зворотного ходу, що містить електродвигун, клиноремінну передачу, лівий та правий диски, натискний гідроциліндр, маховик, станину, ходовий гвинт, гайку та рамний повзун, який відрізняється тим, що рамний повзун та станину оснащено додатковими бойками, які разом з ними утворюють додаткову робочу позицію. Корисна модель відноситься до галузі машинобудування, а саме до обробки матеріалів тиском і може знайти застосування при створенні ковальсько-штампувального обладнання з гвинтовим виконавчим механізмом. Відома конструкція гвинтового пресу з муфтовим приводом [Патент RU2169077 С2, МПК В30В1/18. Винтовой пресс с муфтовым приводом /Сафонов А.В., Крук А.Т., Аверин В.В., Витков ОЛ. Воронежское ЗАО по выпуску тяжелых механических прессов. Заявл. 25.05.1999. Опубл. 20.06.2001], що містить змонтований у направляючих повзун з закріпленою у ньому гайкою, яку зчленовано нарізкою з гвинтом, розміщеним з можливістю обертання в опорах станини, приводний маховик з гвинтом, приводну муфту з веденим і ведучим натискними дисками та електродвигуном зворотного ходу. Для зменшення енергозатрат і спрощення та здешевлення конструкції преса та його експлуатації він постачений встановленим на маховику редуктором, ведучий вал якого з'єднано з гвинтом, а ведений вал - з валом електродвигуна зворотного ходу, при цьому останній встановлено на маховику. Також відома конструкція гідравлічного двоопераційного прес - молота [А.с. 450633 СССР, МПК B21J11/00. Гидравлический двухоперационный пресс - молот /Роганов Л.Л. Заявл. 03.01.72. Опубл. 25 11.74. Бюл. №43], що містить станину, розміщений у станині гідравлічний циліндр з плунжером, який пов'язано з рухливою траверзою преса, встановлений на станині зворотній циліндр, а також бабу зі штоком. При цьому шток баби роз міщено в гідравлічному циліндрі плунжера траверзи, а в порожнині циліндра змонтовано направляючі для штока з вікнами, які оснащено регульованими засувками. Найбільш близьким аналогом пристрою, що заявляється, обраним як прототип, є гвинтовий фрикційний дводисковий конічний прес [Бочаров Ю.А. Винтовые прессы. М.: Машиностроение, 1976. -С.61, рис.2.2, г], що містить електродвигун, клиноремінну передачу, лівий та правий диски, натискний гідроциліндр, маховик, ходовий гвинт, гайку, повзун. Загальними Істотними ознаками відомого і приладу, що заявляється, є електродвигун, клиноремінна передача, лівий та правий диски, натискний гідроциліндр, маховик, ходовий гвинт, гайка, рамний повзун. Недоліком відомої конструкції' гвинтового фрикційного пресу є низький к.к.д. і підвищений термін машинного циклу, який пов'язаний з наявністю зворотного ходу в машинному циклі пристрою. В основу корисної моделі поставлена задача вдосконалення гвинтового фрикційного пресу, у якому шляхом виконання його двоопераційним з відсутністю зворотного ходу забезпечується усунення вищезгаданого недоліку. Поставлена задача вирішується тим, що повзун та станину оснащено додатковими бойками, які разом з ними утворюють додаткову робочу позицію. Запропонована конструкція забезпечує відсутність зворотного ходу гвинтового фрикційного пресу у кожному робочому циклі навантаження. Виконання гвинтового фрикційного пресу дво О) со о о > 10639 операційним забезпечує підвищення загального чином. к.к.д. пресу, скорочення терміну машинного цикла. У вихідному положенні електродвигун 1 праСуть запропонованої корисної моделі пояснюцює, передаючи параметри руху через клинореється кресленням, на якому зображена схема гвимінну передачу 2 на вісь дисків 3 та 4. Останні не нтового фрикційного двоопераційного штампуваконтактують з маховиком 6. льного пресу без зворотного ходу. Для здійснення деформування заготовки у бойках 13 та 14 циліндром 5 диск 3 притискується Гвинтовий фрикційний двоопераційний штамдо маховика 6. Ходовому гвинту 7 надається обепувальний прес без зворотного ходу Фіг.1 містить ртів, повзун 9 починає рухатися уверх, деформуюелектродвигун 1, який через клиноремінну перечи заготовку. дачу 2 з'єднано з дисками 3 та 4, що керуються гідроциліндром 5. Маховик 6 жорстко з'єднано з Для здійснення деформування заготовки у ходовим гвинтом 7, який сполучається з гайкою 8. бойках 11 та 12 до маховика 6 циліндром 5 притиОстанню в свою чергу жорстко з'єднано з повзускується диск 4. Ходовому гвинту 7 надається ном 9. обертів, повзун 9 починає рухатися униз, деформуючи заготовку. Віброізольована станина 10 є направляючою для повзуна 9 та утворює з ним додаткову робочу Таким чином здійснюється деформування запозицію у вигляді двох бойків - 11 та 12. Усередині готовки на двох робочих позиціях та забезпечуєтьповзуна 9 встановлено бойки 13 та 14. ся усунення зворотного ходу з машинного циклу пресу. Гвинтовий фрикційний двоопераційний штампувальний прес без зворотного ходу працює таким Фіг.1 Комп'ютерна верстка М.Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
