Гвинтовий конвеєр

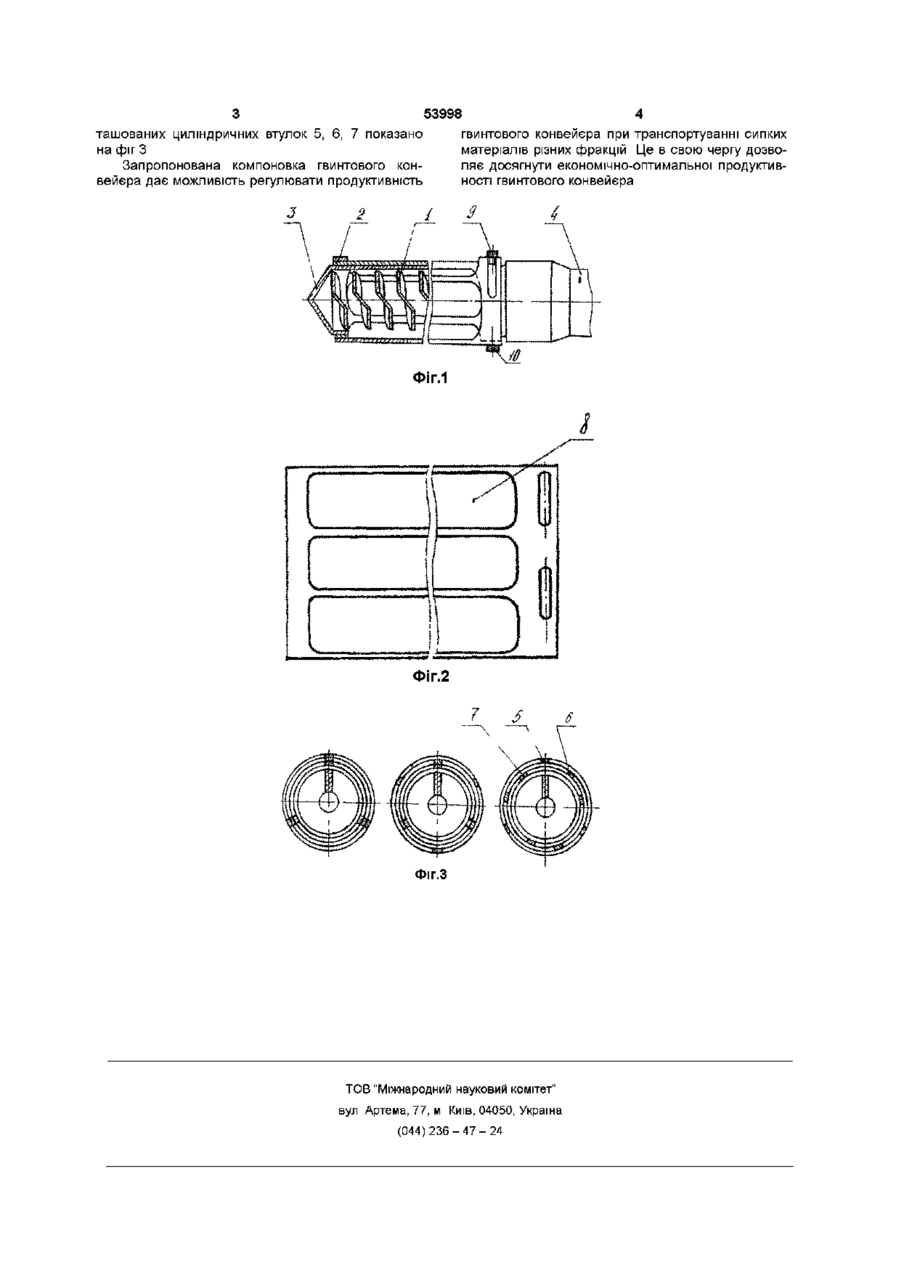

Гвинтовий конвеєр, що містить гвинтову спіраль, розташовану в циліндричному обмежу вачі, з одного боку якого виконана конусоподібна головка, а з іншого - циліндричний обмежувач, розташований у еластичному кожусі, який відрізняється тим, що циліндричний обмежувач виконаний у вигляді концентрично розташованих втулок з поздовжніми пазами з можливістю зміни положення в коловому напрямку і фіксації одних Винахід відноситься до галузі підйомнотранспортного машинобудування, а саме до конвеєрів і може бути застосований для переміщення сипких матеріалів спіралями шнеків Відомий ГВИНТОВИЙ конвейєр (А С СРСР №1798273 МКВ 5 В 65 G 33/16, 33/24, Бюл №5 1992р), що містить гвинтову спіраль розташовану в циліндричному обмежувачі, з однієї сторони якого виконана конусоподібна головка, а з іншої циліндричний обмежувач розташований у еластичному кожусі, причому обмежувач виконаний у вигляді циліндричної спіралі з зазорами між витками, а витки циліндричної спіралі обмежувача протилежно направлені виткам транспортуючої спіралі Аналог Недоліком відомого гвинтового конвейєра є неможливість регулювання прохідного січення отворів і ВІДПОВІДНО продуктивності, оскільки в зоні завантаження відсутні регульовані елементи Найближчим по технічній суті є гвинтовий конве гр (А С СРСР №1645219 МКВ 5 В 65 G 33/24, 33/16, Бюл №16, 1991 р), що містить гвинтову спіраль, розташовану в циліндричному обмежувачі, з однієї сторони якого виконана конусоподібна головка, а з іншого циліндричний обмежувач розташований у еластичному кожусі Недоліком відомого гвинтового конвейєра є неможливість регулювання прохідного січення отворів і ВІДПОВІДНО продуктивності, оскільки в зоні завантаження відсутні регульовані елементи В основу винаходу покладена задача вдосконалення гвинтового конвеєра, забезпечення регулювання прохідного січення для подачі сипкого матеріалу і досягнення економічно-оптимально продуктивність гнучкого гвинтового конвеєра при транспортуванні різних матеріалів, шляхом виконання гвинтового конвейєра, що містить гвинтову спіраль розташовану в циліндричному обмежувачі, з однієї сторони якого виконана конусоподібна головка, а з іншої циліндричний обмежувач розташований у еластичному кожусі, причому циліндричний обмежувач виконаний у вигляді концентрично розташованих втулок з поздовжніми пазами з можливістю зміни положення в коловому напрямку і фіксації одних відносно інших Гвинтовий конвейєр зображений на фіг 1, фіг 2 - розгортка втулки з поздовжніми пазами, фіг 3 варіанти розташування концентрично розташованих втулок Гвинтовий конвейєр складається з гвинтової спіралі 1, розташованої в циліндричному обмежувачі 2 3 однієї сторони виконана конусоподібна головка 3, а з іншої циліндричний обмежувач 2 розташований в еластичному кожусі 4 Циліндричний обмежувач 2 складається з концентрично розташованих втулок 5, 6, 7 з можливістю зміни положення в коловому напрямку одне відносно одного з поздовжніми пазами 8 і фіксаторів для фіксації положення в коловому напрямку 9 110 В процесі роботи, сипкий матеріал проходить через поздовжні пази 8 на гвинтову спіраль 1, яка обертається і транспортує матеріал в зону вивантаження Для зміни продуктивності гнучкого конвейєра проводиться відпуск фіксаторів положення в коловому напрямку 9 і 10, проворот концентричне розташованих втулок 5, 6, 7 одна відносно одної на необхідний кут і затиск фіксаторів 9 і 10 Варіанти відносно положення концентричне роз ВІДНОСНО ІНШИХ 00 о> о> со ю З 53998 ташованих циліндричних втулок 5, 6, 7 показано гвинтового конвейєра при транспортуванні сипких на фіг З матеріалів різних фракцій Це в свою чергу дозвоЗапропонована компоновка гвинтового конляє досягнути економічно-оптимальної продуктиввейєра дає можливість регулювати продуктивність ності гвинтового конвейєра ФІГ.1 Фіг.2 7 S Фіг.З ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
