Спосіб визначення часток складових суміші марок вугілля пилосистеми котла

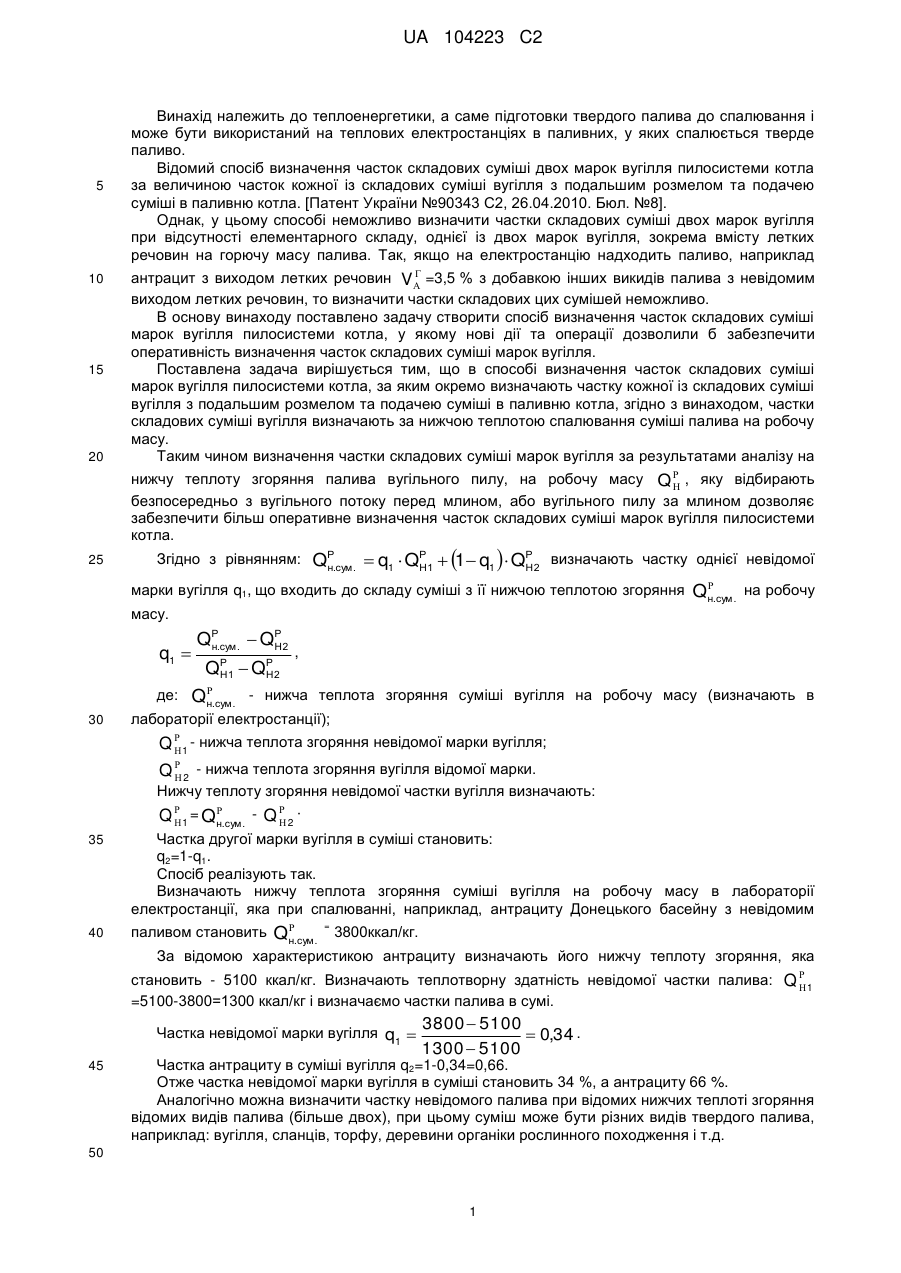

Реферат: Винахід належить до теплоенергетики, а саме підготовки твердого палива до спалювання і може бути використаний на теплових електростанціях в паливних, у яких спалюється тверде паливо. Згідно зі способом визначення часток складових суміші марок вугілля пилосистеми котла окремо визначають частку кожної із складових суміші вугілля з подальшим розмелом та подачею суміші в паливню котла, а частки складових суміші вугілля визначають за нижчою теплотою спалювання суміші палива на робочу масу. Використання винаходу дозволить забезпечити оперативність визначення часток складових суміші марок вугілля за результатами  аналізу на нижчу теплоту згоряння палива вугільного пилу на робочу масу Q  , яку відбирають безпосередньо з вугільного потоку перед млином, або вугільного пилу за млином. UA 104223 C2 (12) UA 104223 C2 UA 104223 C2 5 10 15 20 Винахід належить до теплоенергетики, а саме підготовки твердого палива до спалювання і може бути використаний на теплових електростанціях в паливних, у яких спалюється тверде паливо. Відомий спосіб визначення часток складових суміші двох марок вугілля пилосистеми котла за величиною часток кожної із складових суміші вугілля з подальшим розмелом та подачею суміші в паливню котла. [Патент України №90343 С2, 26.04.2010. Бюл. №8]. Однак, у цьому способі неможливо визначити частки складових суміші двох марок вугілля при відсутності елементарного складу, однієї із двох марок вугілля, зокрема вмісту летких речовин на горючу масу палива. Так, якщо на електростанцію надходить паливо, наприклад  антрацит з виходом летких речовин V =3,5 % з добавкою інших викидів палива з невідомим виходом летких речовин, то визначити частки складових цих сумішей неможливо. В основу винаходу поставлено задачу створити спосіб визначення часток складових суміші марок вугілля пилосистеми котла, у якому нові дії та операції дозволили б забезпечити оперативність визначення часток складових суміші марок вугілля. Поставлена задача вирішується тим, що в способі визначення часток складових суміші марок вугілля пилосистеми котла, за яким окремо визначають частку кожної із складових суміші вугілля з подальшим розмелом та подачею суміші в паливню котла, згідно з винаходом, частки складових суміші вугілля визначають за нижчою теплотою спалювання суміші палива на робочу масу. Таким чином визначення частки складових суміші марок вугілля за результатами аналізу на нижчу теплоту згоряння палива вугільного пилу, на робочу масу Q  , яку відбирають  безпосередньо з вугільного потоку перед млином, або вугільного пилу за млином дозволяє забезпечити більш оперативне визначення часток складових суміші марок вугілля пилосистеми котла. 25 Згідно з рівнянням: Ρ Ρ визначають частку однієї невідомої QΡ 1 н.сум.  q1  QΗ1    q1   QΗ2 марки вугілля q1, що входить до складу суміші з її нижчою теплотою згоряння  Qн.сум. на робочу масу. q1  де: 30 Ρ QΡ н.сум.  Q Η2 QΡ  QΡ Η1 Η2 ,  Qн.сум. - нижча теплота згоряння суміші вугілля на робочу масу (визначають в лабораторії електростанції); Q  - нижча теплота згоряння невідомої марки вугілля; 1 Q  2 - нижча теплота згоряння вугілля відомої марки.  Нижчу теплоту згоряння невідомої частки вугілля визначають:  Q  = Qн.сум. - Q  2 · 1  35 Частка другої марки вугілля в суміші становить: q2=1-q1. Спосіб реалізують так. Визначають нижчу теплота згоряння суміші вугілля на робочу масу в лабораторії електростанції, яка при спалюванні, наприклад, антрациту Донецького басейну з невідомим 40 паливом становить =  Qн.сум. 3800ккал/кг. За відомою характеристикою антрациту визначають його нижчу теплоту згоряння, яка становить - 5100 ккал/кг. Визначають теплотворну здатність невідомої частки палива: Q  1 =5100-3800=1300 ккал/кг і визначаємо частки палива в сумі. Частка невідомої марки вугілля q1  45 3800  5100  0,34 . 1300  5100 Частка антрациту в суміші вугілля q2=1-0,34=0,66. Отже частка невідомої марки вугілля в суміші становить 34 %, а антрациту 66 %. Аналогічно можна визначити частку невідомого палива при відомих нижчих теплоті згоряння відомих видів палива (більше двох), при цьому суміш може бути різних видів твердого палива, наприклад: вугілля, сланців, торфу, деревини органіки рослинного походження і т.д. 50 1 UA 104223 C2 ФОРМУЛА ВИНАХОДУ 5 Спосіб визначення часток складових суміші марок вугілля пилосистеми котла, згідно з яким окремо визначають частку кожної із складових суміші вугілля з подальшим розмелом та подачею суміші в паливню котла, який відрізняється тим, що частки складових суміші вугілля визначають за нижчою теплотою спалювання суміші палива на робочу масу. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
